ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

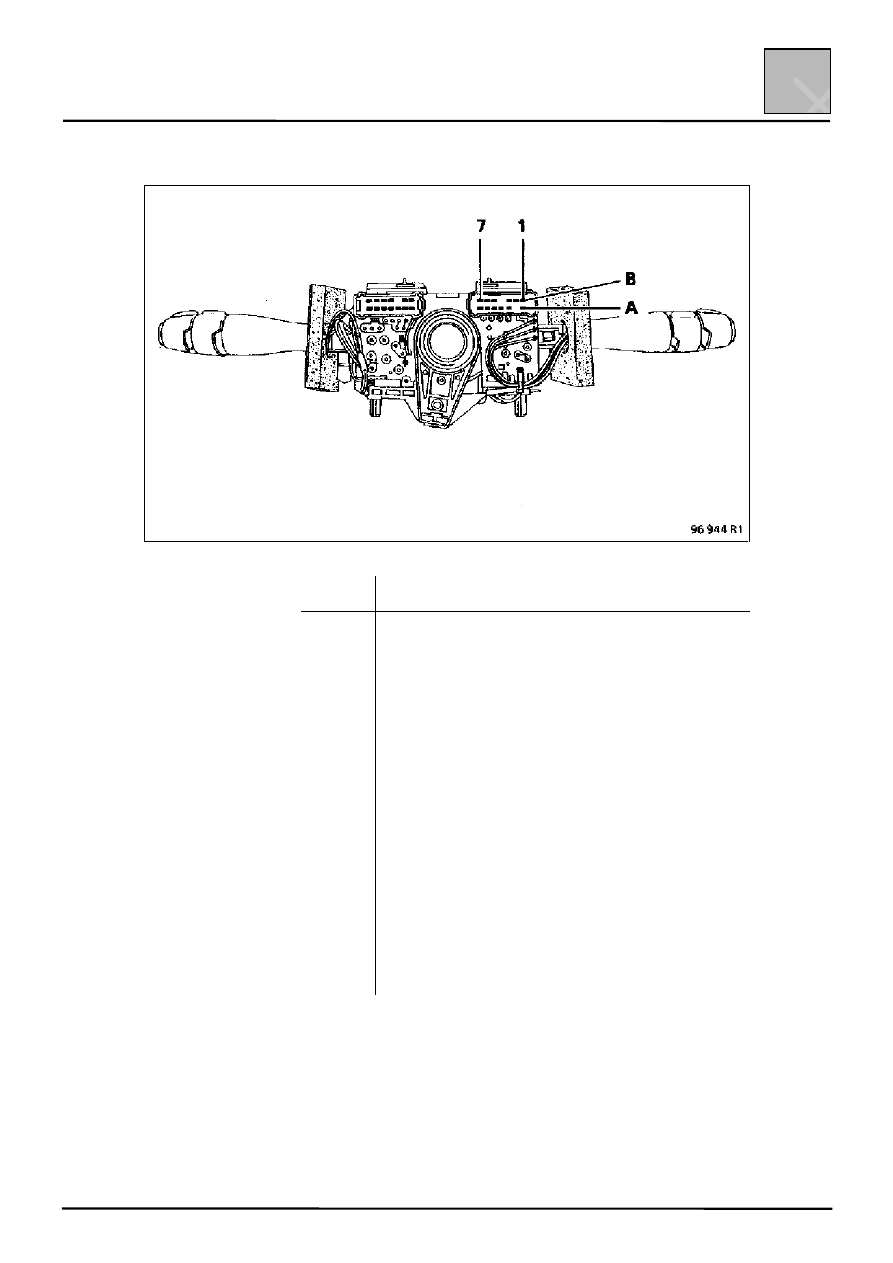

Подрулевой переключатель света фар
84-4
84
ПОДКЛЮЧЕНИЕ (для моделей в полной комплектации)
Контакт
Назначение
А1
Противотуманные фары
А2
Не используется
А3
Задний противотуманный фонарь
А4
Звуковой сигнал
А5
Указатели правого поворота
А6
Реле прерыватель указателей поворота и аварийной сигнализации
А7
Указатели левого поворота
В1
Габаритные огни
В2
«+» после замка зажигания, габаритные огни
В3
«+» после замка зажигания, ближний свет фар
В4
Не используется
В5
Ближний свет фар
В6
«+» после замка зажигания, дальний свет фар
В7
Дальний свет фар
ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ
Основание переключателей
84-5
84
СНЯТИЕ – УСТАНОВКА
Отсоедините аккумуляторную батарею. Снимите рулевое колесо (передние колеса должны быть установлены для движения по прямой) и два облицовочных кожуха рулевой колонки в соответствии с указаниями раздела «Снятие приборной панели» (см. раздел 83). Отсоедините: – разъем подрулевого переключателя света
фар;
– разъем переключателя стеклоочистителя
ветрового стекла;
– разъем поворотного выключателя для
моделей, оборудованных подушкой безопасности или системой круиз-контроля.

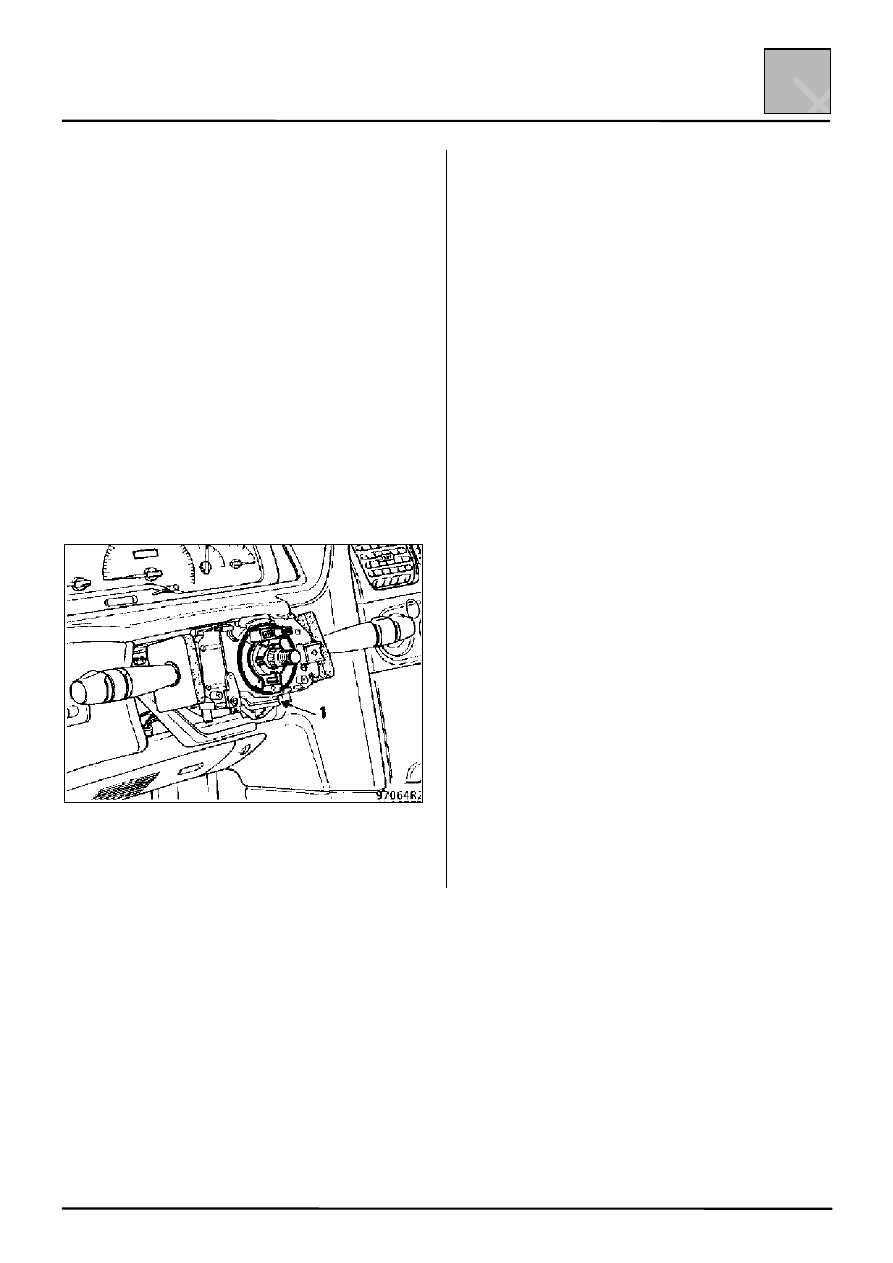

Ослабьте винт (1) и отвинтите его на несколько оборотов, затем, резко ударив по отвертке, освободите конусную часть основания переключателей.
Снимите переключатели вместе с основанием, после чего разберите весь узел (если заменяется основание).
Установка производится с учетом следующего.
Наденьте до упора основание в сборе с переключателями на рулевую колонку. После этого выполните оставшиеся операции по установке и затяните винт (1) только после установки обоих облицовочных кожухов рулевой колонки, чтобы переключатели были правильно расположены относительно приборной панели и приборного щитка. Для облегчения доступа к винту (1) в нижнем облицовочном кожухе имеется специальная прорезь.
ПРИМЕЧАНИЕ: В моделях, оборудованных подушкой безопасности, гайку крепления рулевого колеса следует заменять на новую при каждой сборке (новая гайка имеет капсулу с клеем- герметиком).
ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ
Поворотный выключатель
84-6
84

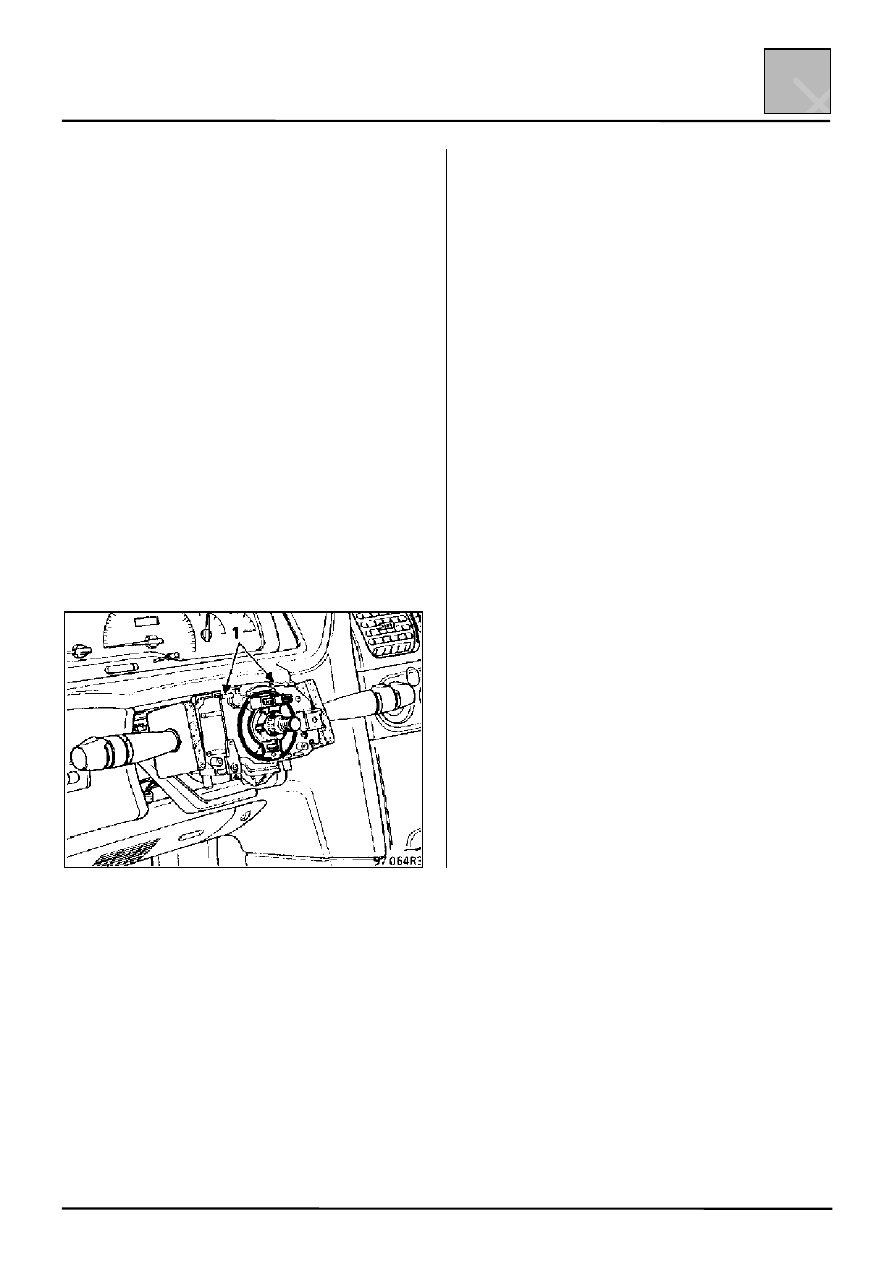

Поворотный выключатель обеспечивает электрическую связь между рулевой колонкой и рулевым колесом. Поворотный выключатель состоит из ленточного кабеля с четырьмя токопроводящими дорожками (для системы круиз-контроля и подушки безопас- ности), который имеет достаточную длину и обес- печивает поворот рулевого колеса на 2,5 оборота в каждом направлении (от упора до упора с учетом запаса длины).
СНЯТИЕ – УСТАНОВКА
Отсоедините аккумуляторную батарею. Снимите: – рулевое колесо, при этом передние колеса
должны быть установлены в положение для движения по прямой, чтобы ленточный кабель поворотного выключателя был расположен по центру;
– верхнюю и нижнюю облицовки рулевой
колонки.
Отсоедините 4-контактный разъем, и снимите его, сжав два верхних фиксатора (1).
При установке поворотного выключателя убедитесь, что передние колеса установлены в положение для движения по прямой.
Выключатель поставляется в отцентрированном состоянии и зафиксирован липкой лентой, которая разрывается при первом повороте рулевого колеса.
ПРИМЕЧАНИЕ: Если при снятии поворотного выключателя передние колеса не были установлены в положение для движения по прямой, то проверить положение ленточного кабеля можно, отцентриро- вав подвижную часть выключателя путем ее поворота на 2,5 оборота от одного из крайних положений (одновременно поджимая центральную часть). При установке поворотного выключателя передние колеса должны быть установлены в положение для движения по прямой.
В моделях, оборудованных подушкой безопасности, гайку крепления рулевого колеса следует заменять на новую при каждой сборке (новая гайка имеет капсулу с клеем-герметиком).
ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ
Замок зажигания
84-7
84
СНЯТИЕ-УСТАНОВКА
Отсоедините аккумуляторную батарею. Снимите рулевое колесо (передние колеса долж- ны быть установлены в положение для движения по прямой) и оба облицовочных кожуха рулевой колонки в соответствии с указаниями раздела «Снятие приборной панели» (см. раздел 83).
Снимите: – пластмассовую декоративную накладку замка
зажигания;
– крышку люка доступа к предохранителям и
кронштейн громкоговорителя речевого синтезатора (три винта).
Отсоедините: –
разъем громкоговорителя речевого синтезатора (если он есть);
–
разъем реостата освещения приборов;

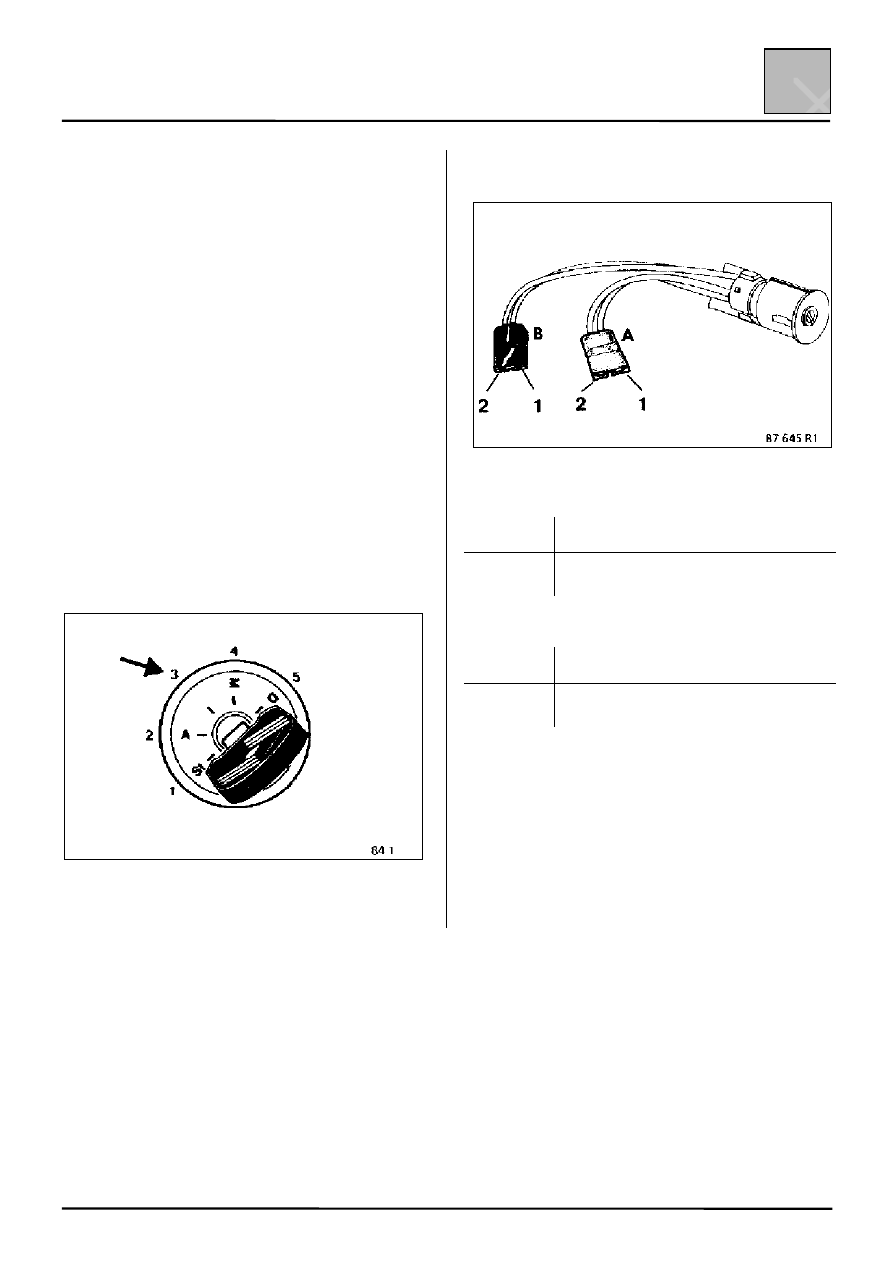

– разъемы А и В замка зажигания. Отверните винт крепления замка зажигания. Поверните ключ в положение (3). Нажмите на стопорный язычок и извлеките замок зажигания.
При установке замка зажигания проследите, чтобы осталось достаточно места для проводки.
ПОДКЛЮЧЕНИЕ
Черный разъем (В)
Контакт
Назначение
1
«+» до замка зажигания
2
Стартер
Серый разъем (А)
Контакт
Назначение
1
Дополнительные электроприборы
2
«+» после замка зажигания
