КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-3

83

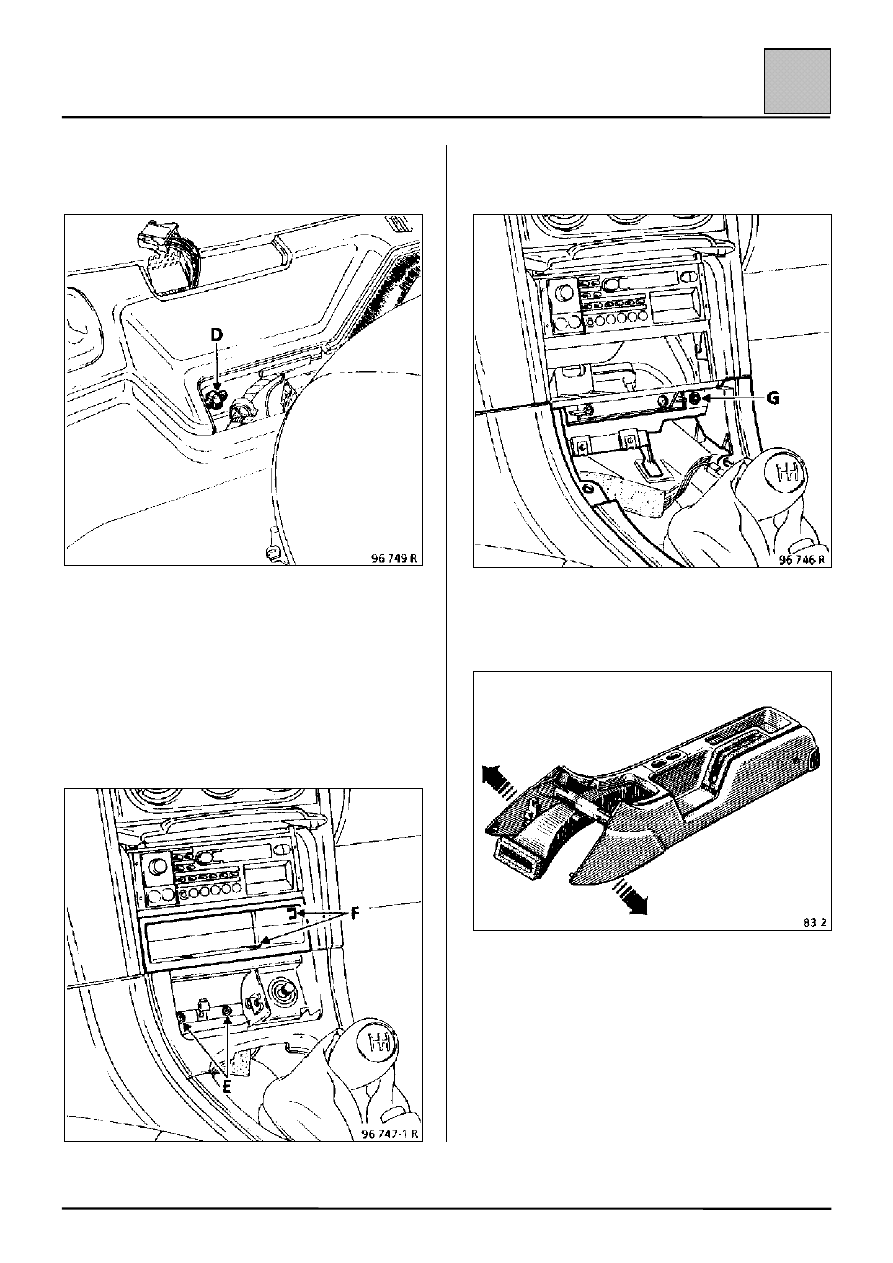

Отпустите гайку (D), крепящую центральную
консоль.

Выньте пепельницу из центральной консоли.

Отсоедините гофрированный чехол рычага
переключения передач.

– Отверните 2 болта (Е), крепящие кронштейн

пепельницы, а затем снимите кронштейн.

– Осторожно отжав 6 фиксаторов (F), извлеките

отделение для мелких предметов.

– Отверните 2 верхних болта, крепящие

консоль (G).

– Отсоедините переднюю часть консоли, а затем

снимите консоль полностью.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-4

83

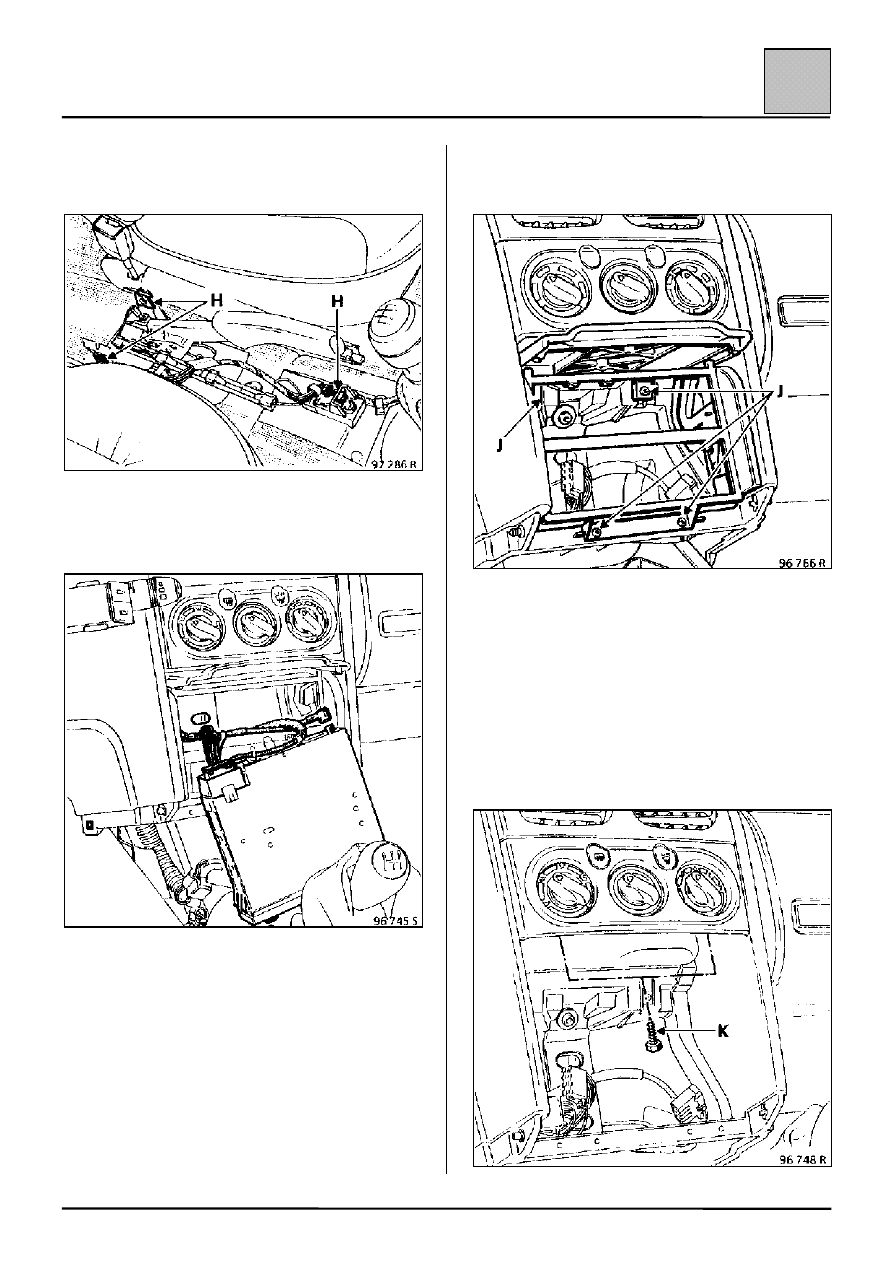

Три фиксатора (Н) должны остаться на своих
местах.

– Снимите радиоприемник (если автомобиль

укомплектован радиоприемником).

– Отвернув 4 крепежных болта (J), снимите

кронштейн крепления радиоприемника.

– Отверните 2 винта (К), крепящие панель

управления, и отсоедините панель управления
от приборной панели.

ПРИМЕЧАНИЕ:

– На моделях, оборудованных кондиционером,

отсоедините и снимите панель управления.

– На остальных моделях снимать панель

управления нет необходимости.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-5

83

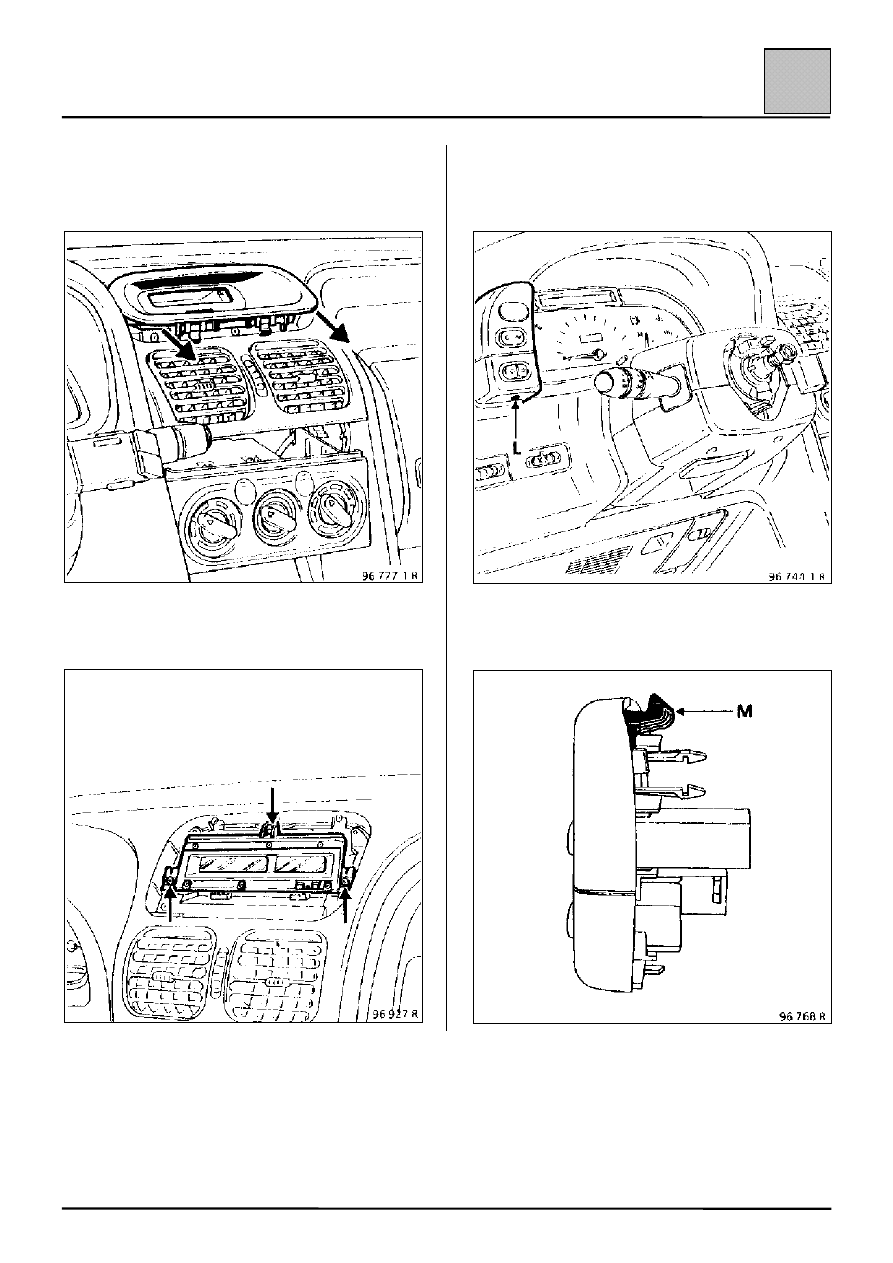

– Отсоединив нижнюю часть окантовки часов и

переместив ее вперед так, чтобы она освобо-
дилась от фиксаторов, снимите окантовку.

– Отверните 3 болта «торкс» крепления часов.

– Отверните нижний винт (L), крепящий панель

выключателей, и снимите панель с фиксатора
(М), перемещая ее вниз.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-6

83

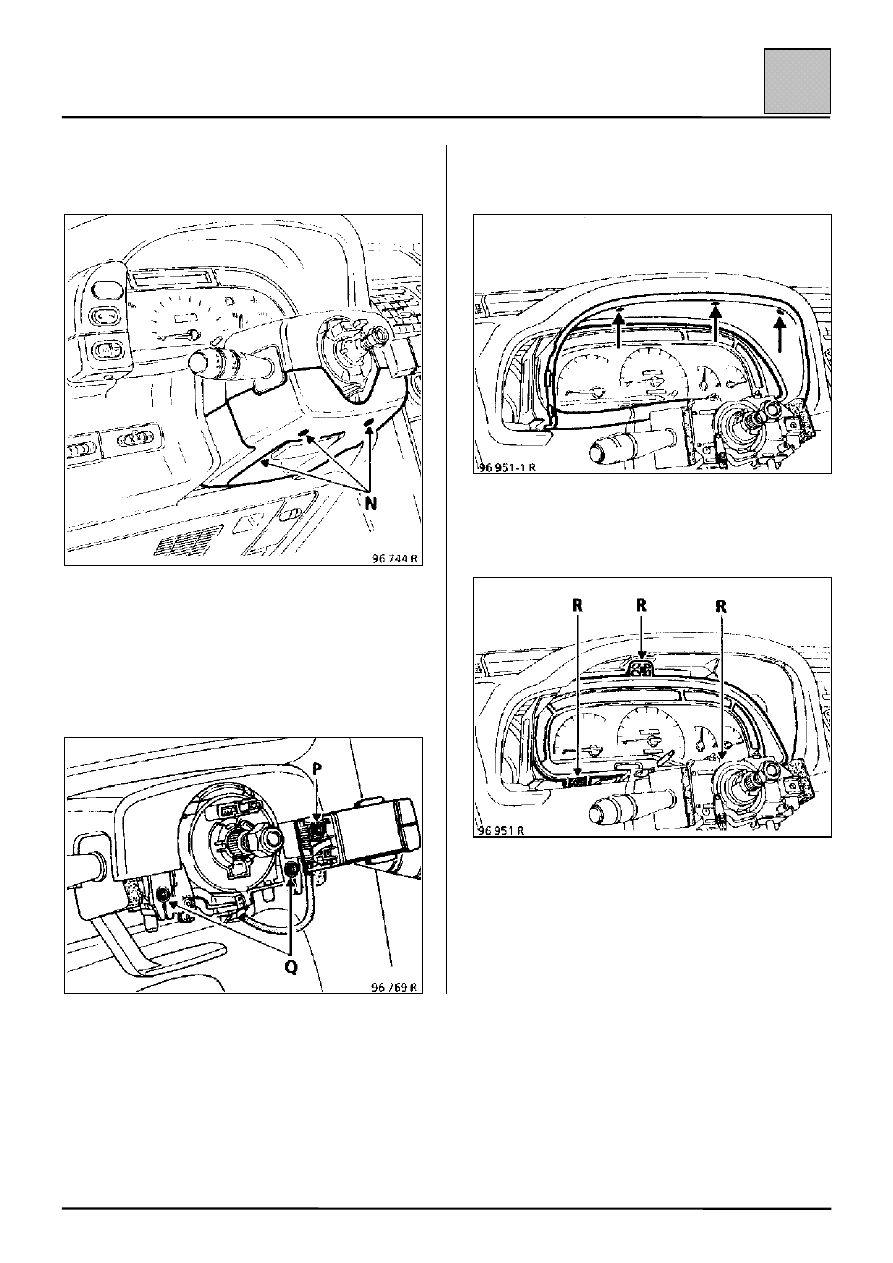

– Отверните 3 болта (N) и снимите нижний

облицовочный кожух рулевой колонки.

– Снимите крышку блока управления

аудиосистемой и отверните крепежный винт
(Р) блока.

– Отверните 2 болта (Q) и снимите верхний

облицовочный кожух рулевой колонки.

– Отверните 3 верхних винта и извлеките

внутреннюю часть рамки приборного щитка.

– Отверните 3 винта (R) и снимите приборный

щиток.
