ПРОТИВОУГОННАЯ СИСТЕМА

Система электронной противоугонной

блокировки запуска двигателя

82-25

82

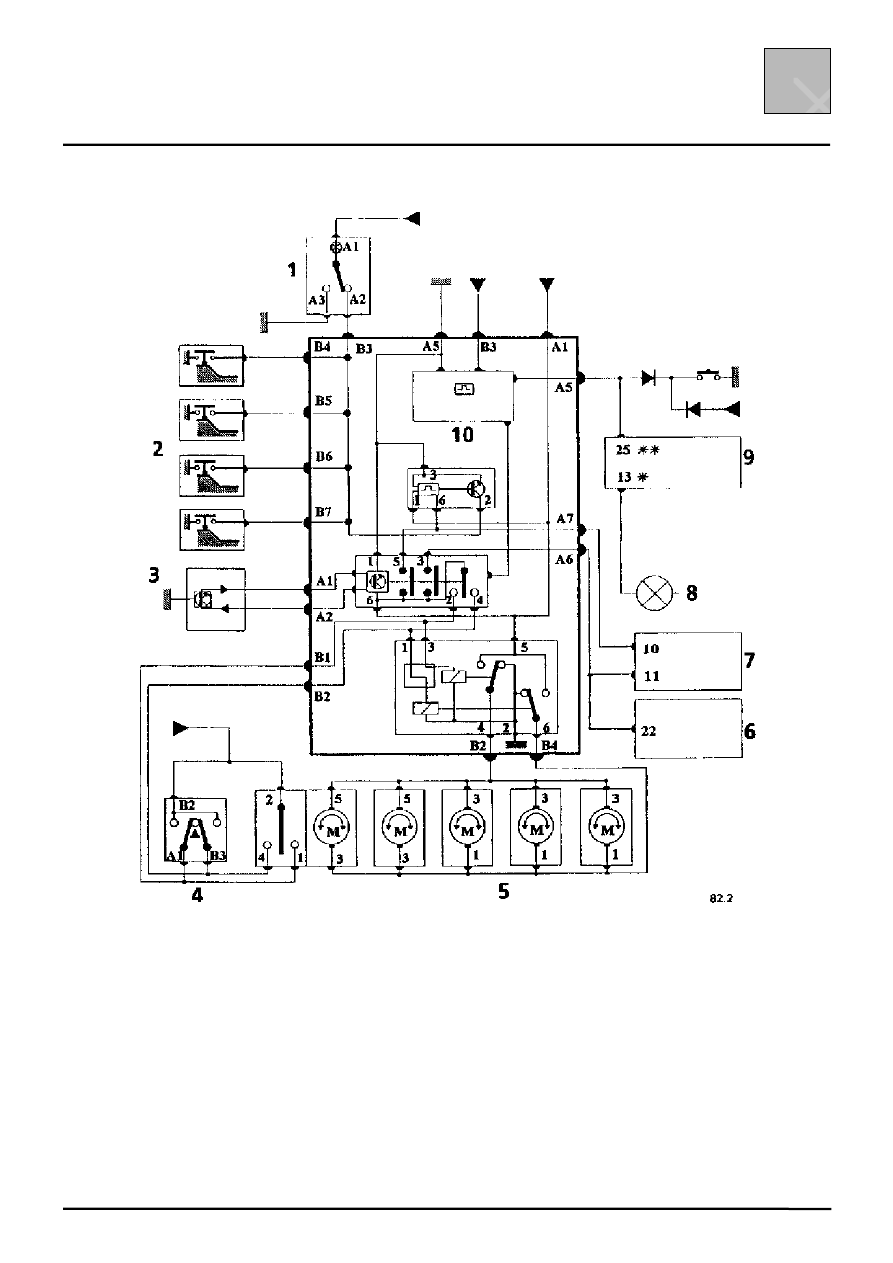

ПРИНЦИПИАЛЬНАЯ СХЕМА ДЕКОДЕРА

1 Плафон освещения
2 Концевые выключатели дверей
3 ИК-приемник
4  Выключатель блокировки замков

дверей

5  Электродвигатель блокировки замков

дверей

6 Электронный модуль запоминания

положения сиденья водителя

7 Электронный модуль сигнализации

8 Контрольная лампа системы впрыска
9 Компьютер впрыска
10 Кодирующее устройство системы впрыска

* 26 на автомобилях с двигателем V6
** 35 на автомобилях с двигателем V6

10 на автомобилях с двигателем F3Р
25 на автомобилях с двигателем F3R

«+» ДО ЗАМКА
ЗАЖИГАНИЯ

«+» ПОСЛЕ

ЗАМКА

ЗАЖИГАНИЯ

«+» ДО ЗАМКА

ЗАЖИГАНИЯ

«+» ДО ЗАМКА
ЗАЖИГАНИЯ

БОРТОВОЙ КОМПЬЮТЕР

ПРОТИВОУГОННАЯ СИСТЕМА

Система электронной противоугонной

блокировки запуска двигателя

82-26

82

ПОИСК НЕИСПРАВНОСТЕЙ

ЖАЛОБЫ КЛИЕНТА

Автомобили без бортового компьютера

Мигают контрольные лампы системы впрыска и/или
необходимости обслуживания

При включении зажигания мигает контрольная лампа
системы впрыска

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 1

Во время движения (при уменьшении числа оборотов и
при холостых оборотах двигателя) мигают контрольные
лампы системы впрыска и необходимости обслуживания

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 2

Автомобиль с бортовым компьютером

При включении зажигания на дисплее бортового компьютера
появляется сообщение «COD», а синтезатор речи выдает
звуковое сообщение

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 1

При движении постоянно горит контрольная лампа необходимости
обслуживания и речевой синтезатор выдает звуковое сообщение

АЛГОРИТМ ПОИСКА

НЕИСПРАВНОСТЕЙ 2

ПРОТИВОУГОННАЯ СИСТЕМА

Система электронной противоугонной

блокировки запуска двигателя

82-27

82

АВТОМОБИЛЬ, ОБОРУДОВАННЫЙ ИЛИ НЕ ОБОРУДОВАННЫЙ БОРТОВЫМ

КОМПЬЮТЕРОМ

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 1

: При включении зажигания мигает контрольная лампа

системы впрыска или на дисплее бортового компьютера появляется сообщение «COD».

Центральный замок работает нормально?

нет

См. алгоритм поиска

неисправностей 1А.

да

Подсоедините переносной диагностический

прибор XR25

Для двигателя F3P на карте 28 должен

высветиться код D03-8inj

Для двигателя F3R на карте 13 должен

высветиться код D03-4inj

Для двигателя Z7X на карте 27 должен

высветиться код D13-9inj

Правый барграф 2 горит?

да

нет

Введите код вручную. Теперь запуск двигателя

возможен?

нет

да

Выполните процедуру

включения электронной противоугонной системы.

Установите переносной диагностический прибор

XR25 в режим импульсного детектора, включите

зажигание и проверьте наличие импульсного

сигнала на контакте А5 кабельной части черного

13-контактного разъема.

Импульсный сигнал имеется?

нет

да

Установите новый компьютер впрыска.

См. алгоритм поиска неисправностей

для правого барграфа 2.

Установите новый компьютер впрыска.

Установите новый декодер.

ПРОТИВОУГОННАЯ СИСТЕМА

Система электронной противоугонной

блокировки запуска двигателя

82-28

82

АВТОМОБИЛЬ, ОБОРУДОВАННЫЙ ИЛИ НЕ ОБОРУДОВАННЫЙ БОРТОВЫМ

КОМПЬЮТЕРОМ

АЛГОРИТМ ПОИСКА
НЕИСПРАВНОСТЕЙ 2:

– во время движения постоянно горит контрольная лампа

необходимости обслуживания и выдается или не выдается речевое
сообщение (при наличии бортового компьютера)

– во время движения (при уменьшении числа оборотов и при холостых

оборотах двигателя) мигают контрольные лампы системы впрыска и
необходимости обслуживания (при отсутствии бортового
компьютера).

Подсоедините переносной диагностический

прибор XR25

Для двигателя F3P на карте 28 должен

высветиться код D03-8inj

Для двигателя F3R на карте 13 должен

высветиться код D03-4inj

Для двигателя Z7X на карте 27 должен

высветиться код D13-9inj

Правый барграф 2 горит?

да

нет

Установите переносной диагностический прибор

XR25 в режим импульсного детектора, включите

зажигание и проверьте наличие импульсного

сигнала на контакте А5 кабельной части черного

13-контактного разъема.

Импульсный сигнал имеется?

нет

да

Установите новый компьютер впрыска.

См. алгоритм поиска неисправностей

для правого барграфа 2.

Установите новый декодер.
