ПРОТИВОУГОННАЯ СИСТЕМА

Система электронной противоугонной

блокировки запуска двигателя

82-29

82

АВТОМОБИЛЬ, ОБОРУДОВАННЫЙ ИЛИ НЕ ОБОРУДОВАННЫЙ БОРТОВЫМ

КОМПЬЮТЕРОМ

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ 1А:

При включении зажигания мигает контрольная

лампа системы впрыска или на дисплее бортового компьютера появляется
сообщение «COD».

Проверьте работу пульта дистанционного

управления.

Проверьте при помощи второго пульта.

Замки дверей блокируются (разблокируются)?

да

нет

Установите переносной диагностический прибор

XR25 в режим импульсного детектора и

проверьте наличие импульсного сигнала

(~ 1,5-2 мс) на контакте 4 ультразвукового/

инфракрасного передатчика при включении

указанного передатчика.

Импульсный сигнал имеется?

нет

да

Установите переносной диагностический прибор

XR25 в режим импульсного детектора и

проверьте наличие импульсного сигнала

(~ 1,5-2 мс) на контакте А1 черного 13-контактного

разъема при включении ультразвукового/

инфракрасного передатчика.

Импульсный сигнал имеется?

нет

да

Установите новый декодер.

Отремонтируйте первый пульт

дистанционного управления.

Установите новый ультразвуковой

"

инфракрасный передатчик.

Отремонтируйте проводку между

контактом А1 декодера и:

– контактом А8 красного разъема

коммутационного блока салона

– контактом В8 оранжевого разъема

коммутационного блока салона

– контактом 4 разъема инфракрасного

"

ультразвукового передатчика

ПРОТИВОУГОННАЯ СИСТЕМА

Система электронной противоугонной

блокировки запуска двигателя

82-30

82

Светится правый барграф 2

«Неисправность в цепи противоугонной системы»

Обрыв цепи
Короткое замыкание на массу
Короткое замыкание на цепь +12 В

цепи

10 двигателей F3P
25 двигателей F3R
35 двигателей Z7X

компьютера

Проверьте исправность и изоляцию относительно

массы и цепи +12 В жгута проводов между

контактами:

– А5 декодера и 25 компьютера впрыска
– В5 рычажного переключателя

стеклоочистителя и 25 компьютера впрыска.

Все указанные цепи исправны?

нет

да

Установите новый декодер (см NT1923).

После устранения неисправности:

Введите с переносного диагностического прибора

XR25 команду G0**, чтобы очистить память.

+

+
(

+

+
)

*

+

%

+

&

'

+

(

+

)

*

Отремонтируйте проводку между

следующими контактами:

– B5 декодера и 25 компьютера впрыска
– В5 рычажного переключателя

стеклоочистителя и 25 компьютера
впрыска.

Проверьте также, не «залипла» ли кнопка

на рычажном переключателе.

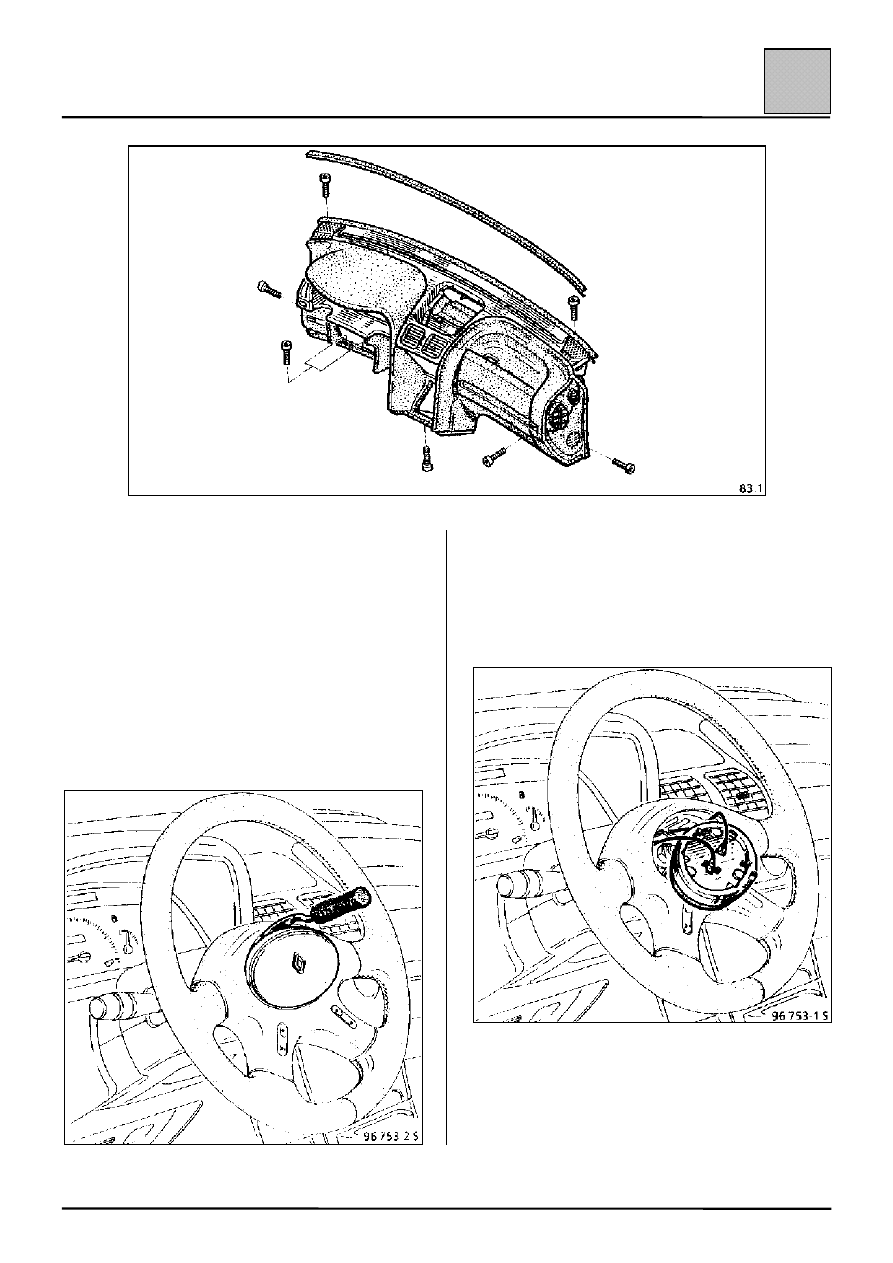

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-1

83

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Установите передние колеса в положение,
соответствующее прямолинейному движению.

Снятие рулевого колеса (без подушки
безопасности)

При помощи приспособления Facom D115
осторожно снимите звуковой сигнал в сборе из
центральной части рулевого колеса.

Отсоедините звуковой сигнал в сборе и снимите
его.

Удалите гайку крепления рулевого колеса.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-2

83

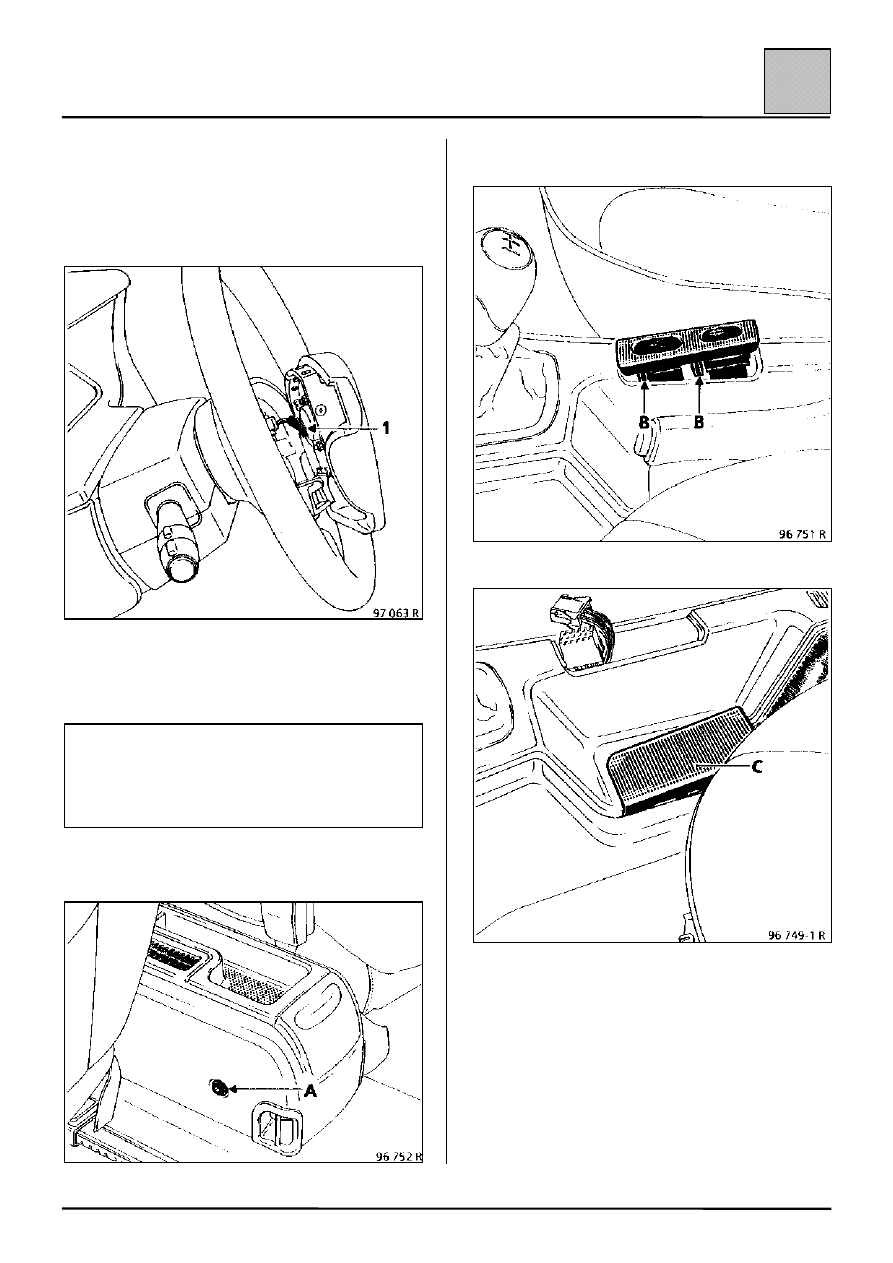

Снятие рулевого колеса (с подушкой

безопасности)

Выполните следующие операции:

– Отвернув 2 крепежных винта с обратной

стороны рулевого колеса и отсоединив белый

разъем, (1) снимите подушку безопасности.

– Отсоедините разъем системы круиз-контроля

(если она есть).

– Отверните гайку крепления рулевого колеса

(устанавливать только новую гайку).

– Снимите рулевое колесо, предварительно

поставив колеса для движения по прямой.

ПРЕДУПРЕЖДЕНИЕ: Ни в коем случае не

располагайте пиротехнические устройства

(подушку безопасности и преднатяжители ремней

безопасности) вблизи источников тепла или

открытого огня во избежание их

самопроизвольного срабатывания.

Снятие консоли

Переместите передние сиденья вперед и отверни-

те 2 боковых болта в задней части (А) консоли.

При помощи плоской отвертки отожмите

фиксаторы (В) и извлеките блок выключателей.

Снимите крышку (С).
