СИСТЕМА ОТОПЛЕНИЯ

Тросики управления

61-33

61

Снимите:
– панель управления (обратитесь к

соответствующей главе),

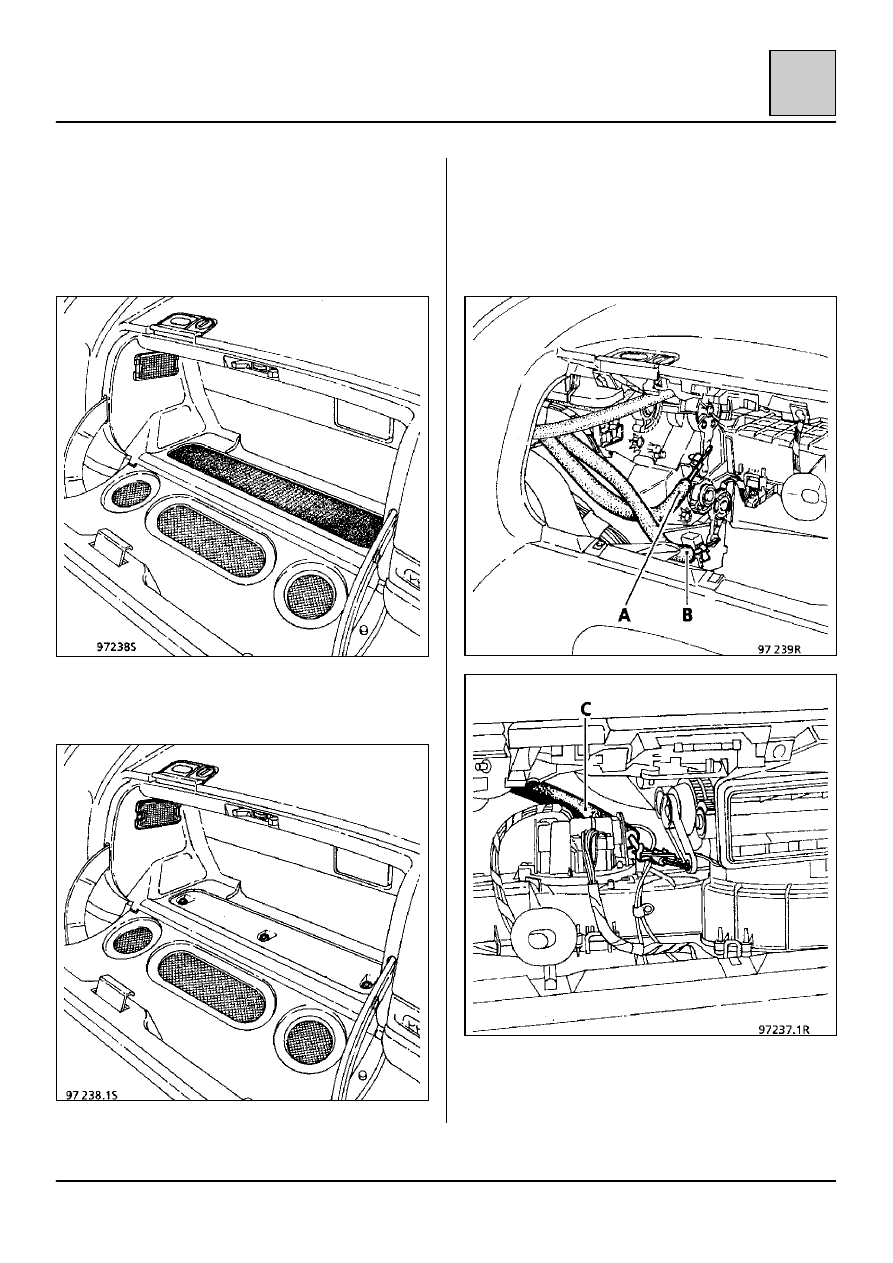

– перчаточный ящик, действуя следующим

образом:

Аккуратно снимите фетровое покрытие.

Снимите:
– семь крепежных винтов перчаточного ящика,
– плафон освещения перчаточного ящика,

– перчаточный ящик.

Затем, вне зависимости о того, какой тросик
подлежит снятию, необходимо рассоединить три
тросика на уровне распределительной (A),
воздухосмесительной (B) и входной (C)
воздушных заслонок.

Извлеките панель управления, следя за
извлечением трех тросиков.

Замените неисправный(ые) тросик(и).

СИСТЕМА ОТОПЛЕНИЯ

Тросики управления

61-34

61

УСТАНОВКА

Подсоедините тросик(и) к панели управления и
установите ее на место в приборную панель.

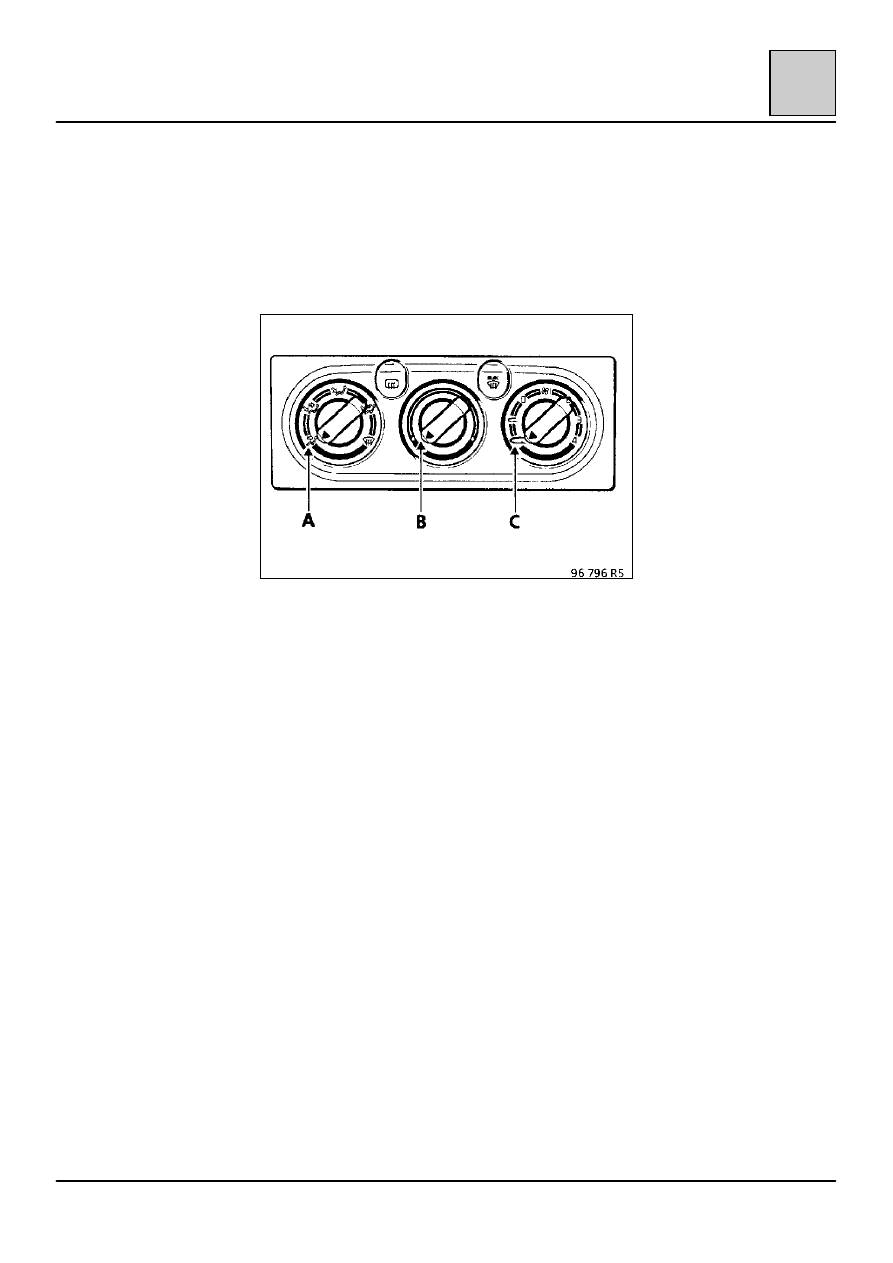

Установите три регулятора в положения (A), (B) и
(C).

На блоке распределения воздуха установите три
заслонки в крайние положения и подсоедините к
заслонкам соответствующие тросики.

ВАЖНО:

Перед установкой на место перчаточного ящика
убедитесь в том, что каждый из регуляторов на
панели управления может перемещаться в
пределах своего полного диапазона.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Общие сведения

62-1

62

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Общие сведения

62-2

62

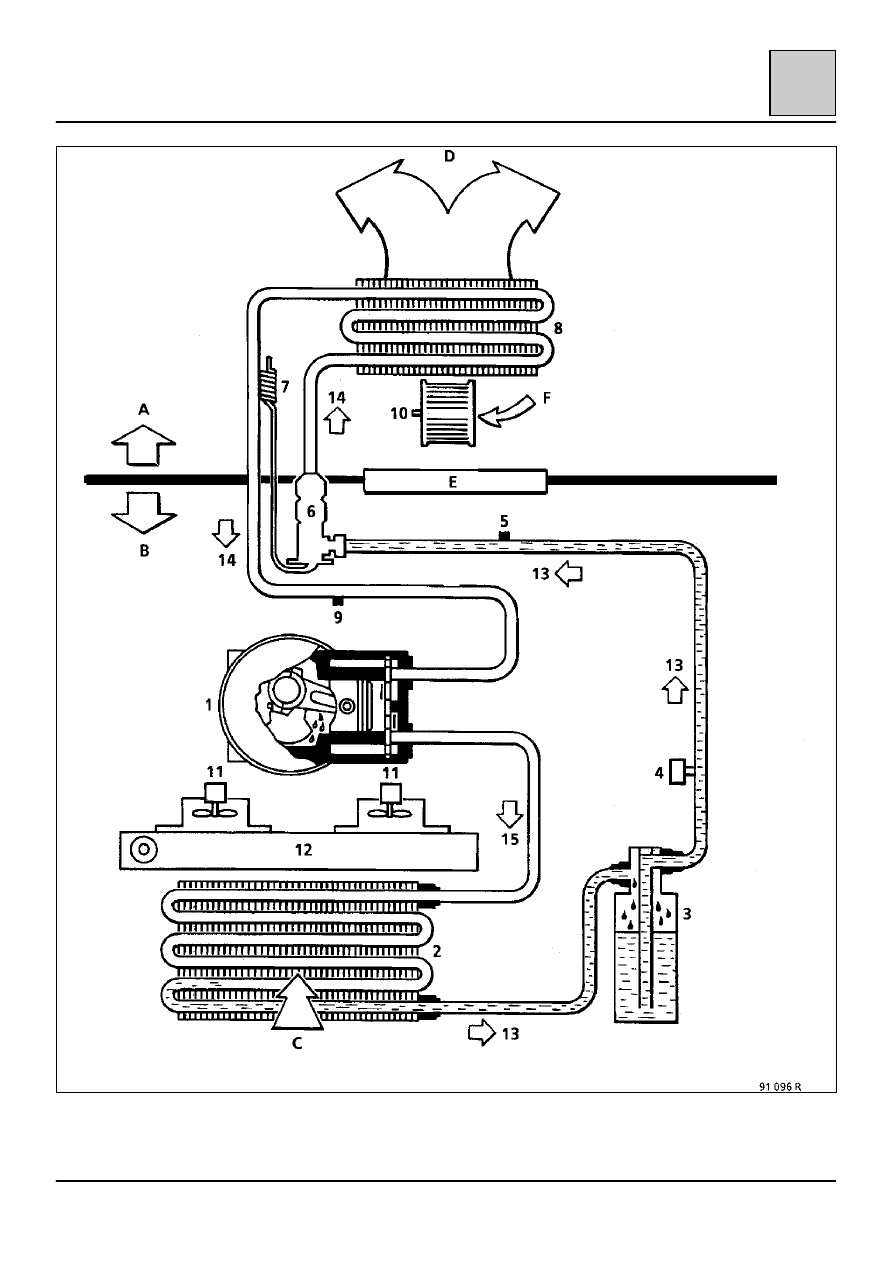

A Салон
B Моторный отсек
C Наружный воздух
D К воздухосмесительному блоку
E Кожух
F Наружный или рециркулированный воздух

1 Компрессор
2 Конденсор
3 Резервуар для фреона
4 Трехфункциональное реле давления
5 Клапан высокого давления
6 Редуктор
7 Терморегулятор редуктора
8 Испаритель
9 Клапан низкого давления
10 Электровентилятор кондиционера
11 Электровентилятор охлаждения двигателя
12 Радиатор двигателя
13 Жидкость под высоким давлением
14 Пар под низким давлением
15 Пар под высоким давлением

Ингредиенты:

- Масло компрессорное

SANDEN SP 20 (PAG)
135 cм

3

± 15

- Жидкий хладагент

R134а
800 г

r 25
