СИСТЕМА ОТОПЛЕНИЯ

Радиатор

61-25

61

Снятие радиатора отопителя осуществляется без
демонтажа панели приборов.

Особенности:

Радиаторы отопителя поставляются двумя
компаниями-изготовителями, VALEO и BEHR.

СНЯТИЕ

В моторном отсеке:

Отсоедините трос акселератора от блока
дроссельной заслонки.

Отсоедините дюритовые шланги от радиатора
отопителя и герметичный кронштейн (A).

Подайте в одну из трубок сжатый воздух для
удаления максимально возможного количества
охлаждающей жидкости из радиатора.

Внутри автомобиля:

Радиатор BEHR

Снимите:
– болт (B),
– винт (C) (обратная установка этого винта при

сборке не требуется),

– два винта (D),

Отогните четыре язычка (E) и, высвободив
верхний патрубок (сохраните соединения),
извлеките радиатор из блока распределения,
соблюдая осторожность, чтобы не повредить
ребра радиатора.

СИСТЕМА ОТОПЛЕНИЯ

Радиатор

61-26

61

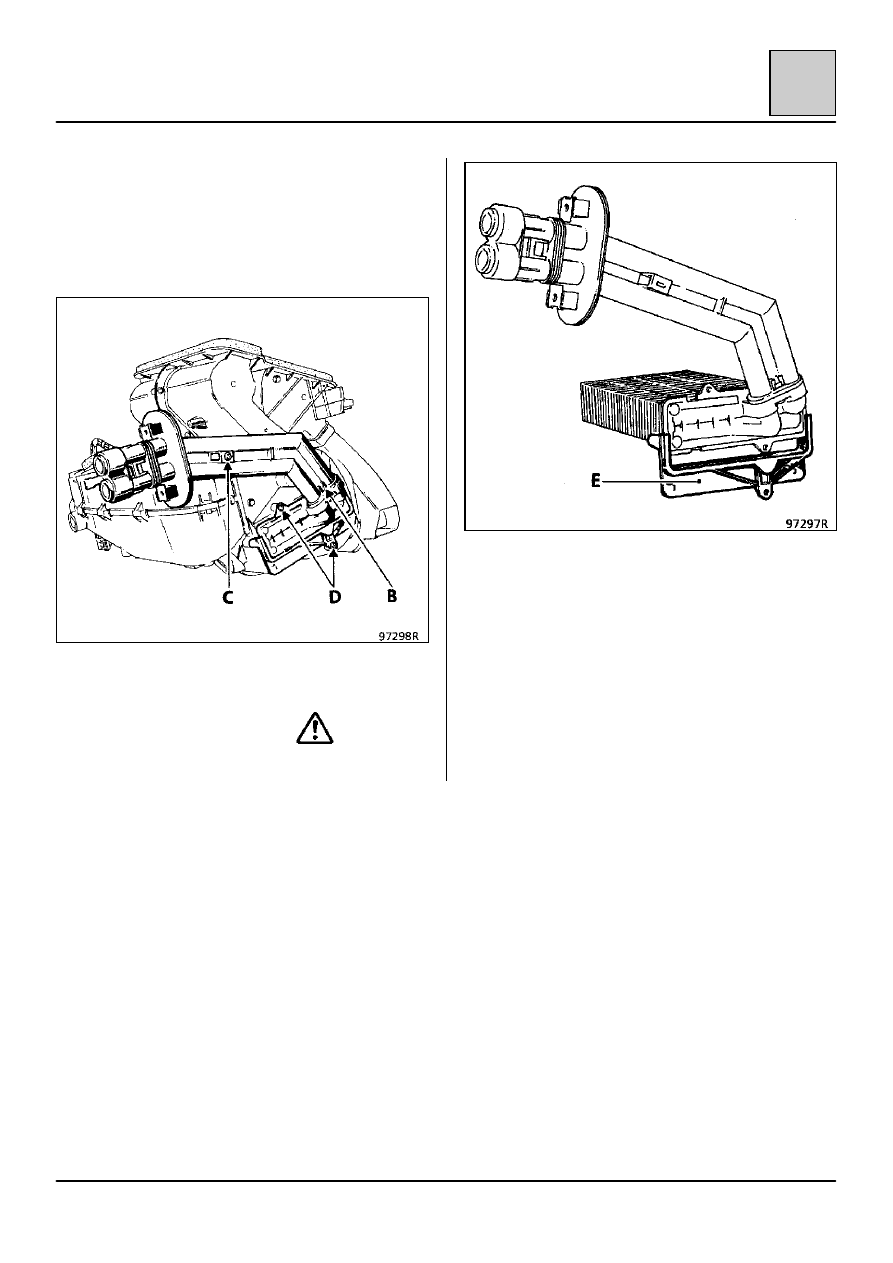

Радиатор VALEO

Снимите:
– болт (B),
– винт (C) (обратная установка этого винта при

сборке не требуется),

– два винта (D).

Высвободите верхние фиксаторы (сохраните
соединения) и извлеките радиатор из блока
распределения, соблюдая осторожность, чтобы
не повредить ребра радиатора.

Снимите крышку (E), чтобы установить ее на
новый радиатор.

УСТАНОВКА

Вставьте радиатор в блок распределения воздуха
с надетыми на него поролоновыми
уплотнительными лентами.

Установка производится в порядке, обратном
снятию.

Выполните промывку системы охлаждения
двигателя.

СИСТЕМА ОТОПЛЕНИЯ

Панель управления

61-27

61

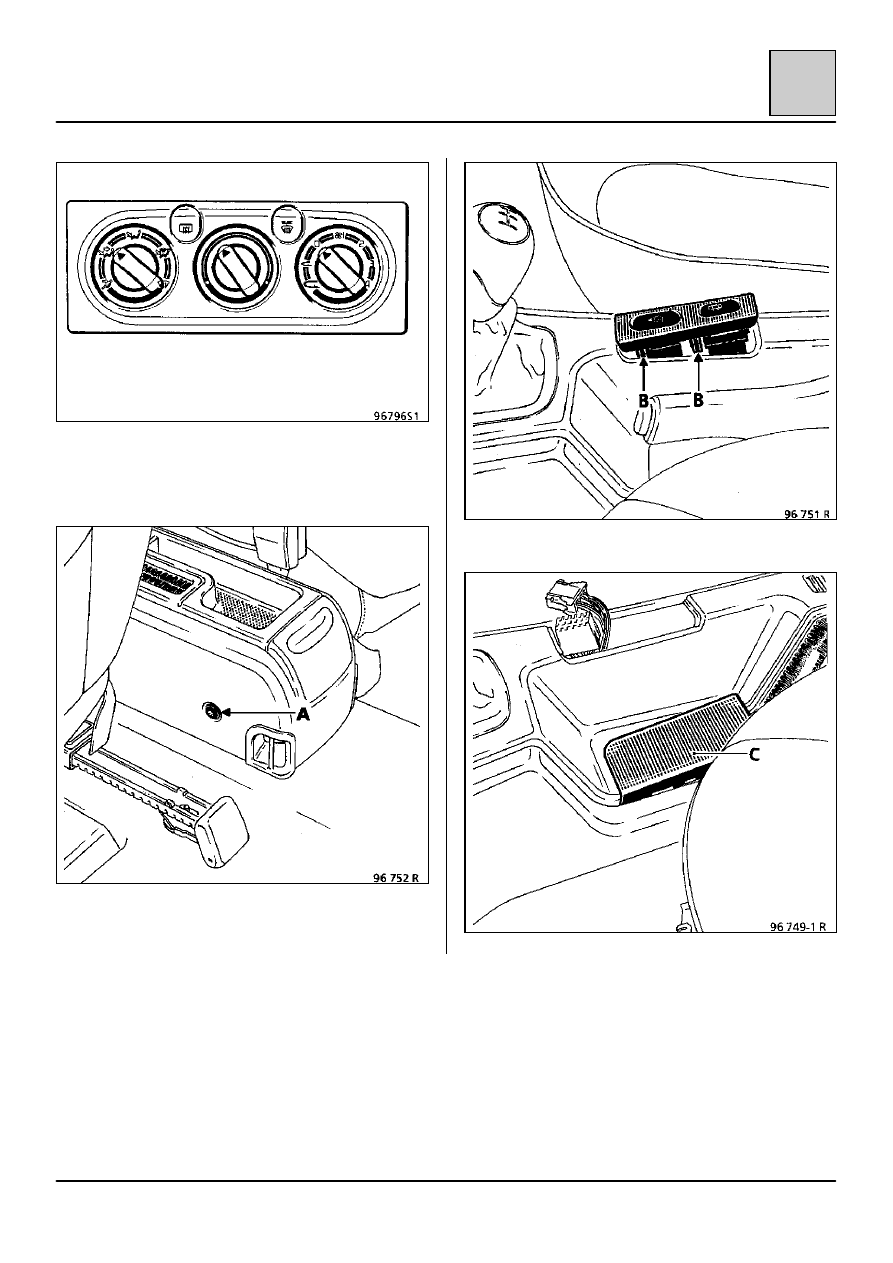

Снимите центральную консоль

Передвиньте сиденья вперед и снимите два
задних боковых винта (A) (момент затяжки 20).

Отсоедините блок выключателей с помощью
плоской отвертки, осторожно нажав на выступы
(B), и снимите его.

Снимите крышку (C).

СИСТЕМА ОТОПЛЕНИЯ

Панель управления

61-28

61

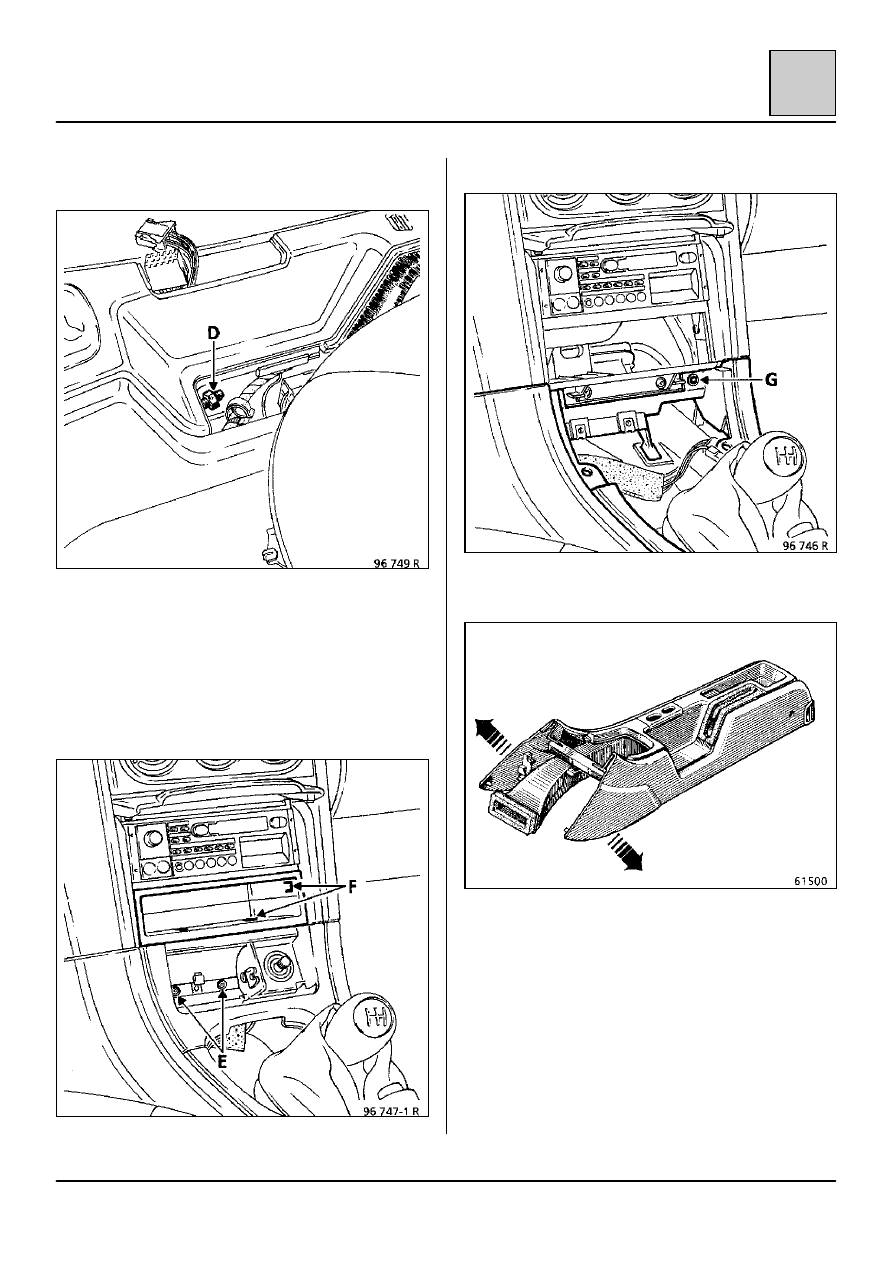

Ослабьте центральный винт (D) крепления
консоли.

Извлеките пепельницу из центральной консоли.

Освободите чехол рычага переключения передач.

Снимите:
– держатель пепельницы, предварительно

отвинтив два винта (E),

– центральный отсек для мелких предметов,

аккуратно отжав 6 фиксаторов (F),

– два верхних винта крепления консоли (G),

– консоль, высвободив сначала ее переднюю

часть.
