СИСТЕМА ОТОПЛЕНИЯ

Принцип работы

61-5

61

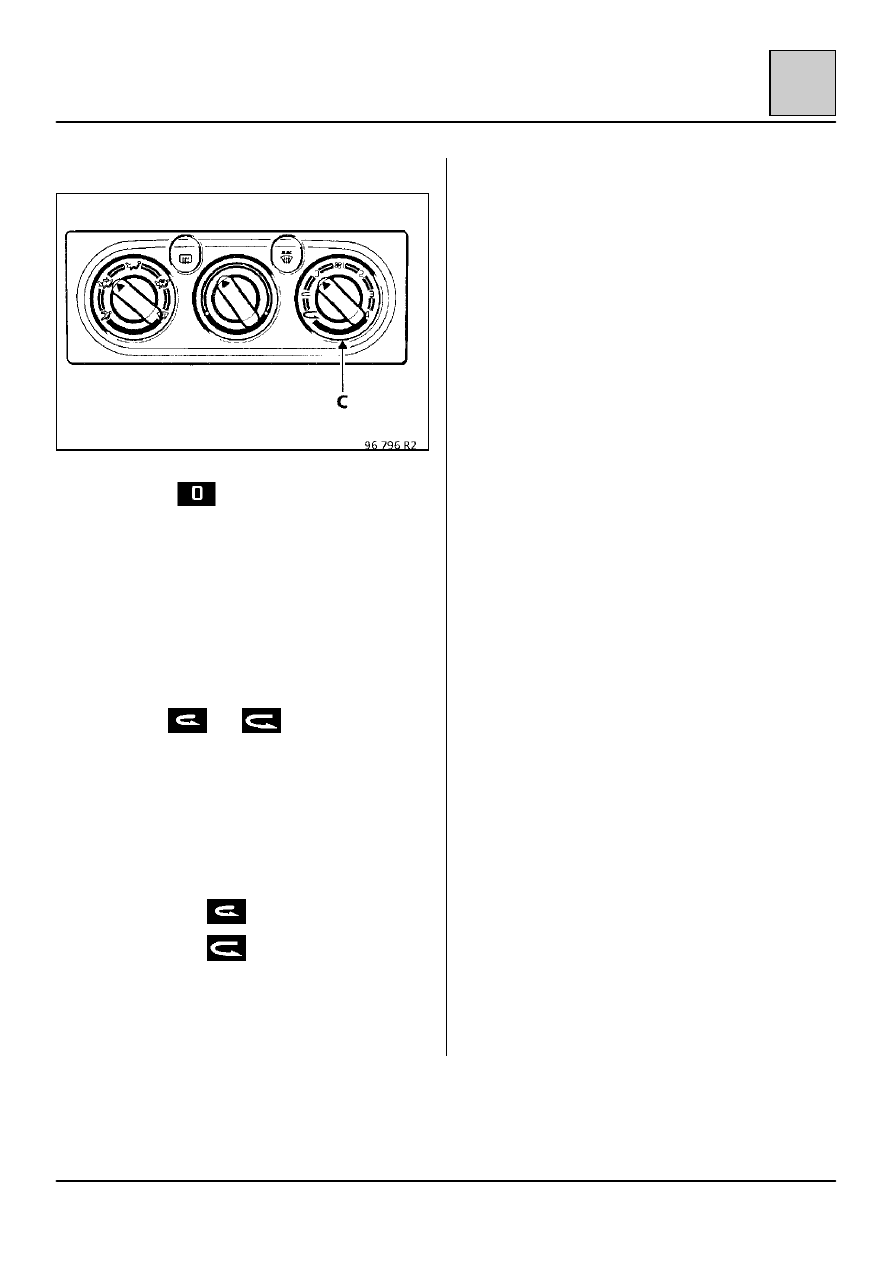

РЕГУЛЯТОР ПОДАЧИ ВОЗДУХА (C)

ПОЛОЖЕНИЕ

В этом положении система отопления полностью
выключена, а заслонка забора наружного воздуха
полностью закрыта. Салон изолирован от
наружного воздуха.

При этом продолжают работать только функции
обогрева заднего стекла и электрического
обогрева ветрового стекла (в зависимости от
комплектации).

ПОЛОЖЕНИЯ           или           (РЕЦИРКУЛЯЦИЯ
ВОЗДУХА)

В этих положениях заслонка забора наружного
воздуха закрыта, а заслонка рециркуляции
открыта.

Этим двум положениям рециркуляции
соответствуют две различные скорости
электрического вентилятора.

Маленькая стрелка

1-я скорость

Большая стрелка

3-я скорость

Вентиляция осуществляется нагнетанием
воздуха.

Подача воздуха в салон регулируется
регулятором (C).

ПОЛОЖЕНИЯ С 1 по 4 (НАРУЖНЫЙ ВОЗДУХ)

В этих положениях заслонка рециркуляции
воздуха закрыта, а заслонка забора наружного
воздуха открыта.

Степень открытия последней зависит от скорости
вентилятора (положение 4 соответствует
максимальному открытию).

СИСТЕМА ОТОПЛЕНИЯ

Принцип работы

61-6

61

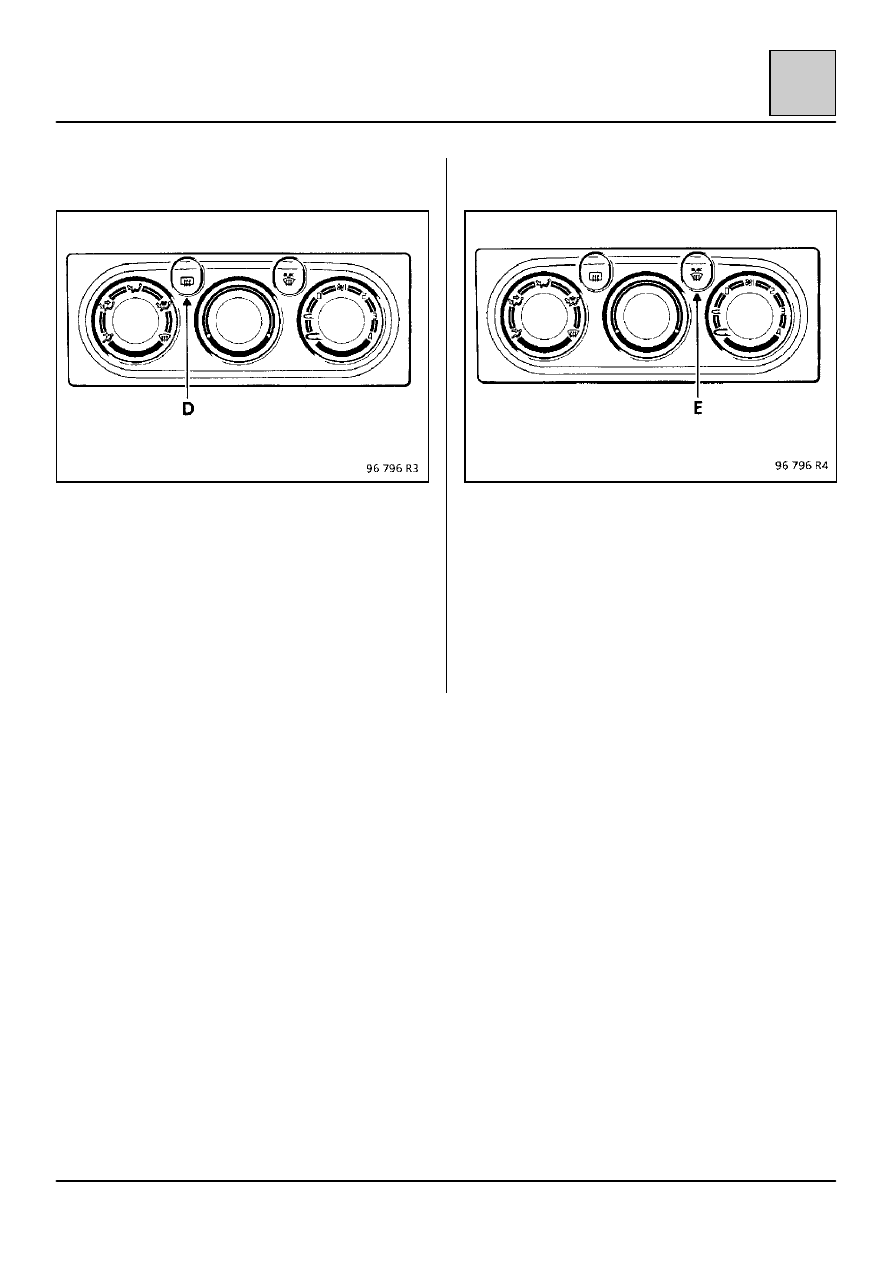

КНОПКА ВКЛЮЧЕНИЯ ЭЛЕКТРООБОГРЕВА
ЗАДНЕГО СТЕКЛА (D)

Нажатие на кнопку обеспечивает включение или
выключение электрообогрева заднего стекла.

Таймер обеспечивает автоматическое
отключения режима обогрева через 15 минут.

Кроме того, отключение обогрева может быть
осуществлено нажатием на кнопку.

КНОПКА ВКЛЮЧЕНИЯ ЭЛЕКТРООБОГРЕВА
ВЕТРОВОГО СТЕКЛА (E)

Нажатие на кнопку обеспечивает включение или
выключение электрообогрева ветрового стекла.

После включения пользователем этого режима
электрообогрев автоматически отключается
через 2 минуты, если наружная температура
превышает 5

qC, или через 4 минуты, если

наружная температура ниже 5

qC.

Кроме того, отключение обогрева может быть
осуществлено нажатием на кнопку (E).

СИСТЕМА ОТОПЛЕНИЯ

Перечень элементов

61-7

61

120 Компьютер впрыска
124 Регулятор отопителя
235 Реле обогрева заднего стекла
241 Реостат или шунт системы освещения
260 Блок предохранителей
320 Электрический вентилятор
597 Блок предохранителей моторного отсека
645 Центральный коммутационный блок
672 Блок резисторов
R43 Соединение двигатель/панель приборов
MJ Электрическая масса правой передней стойки
5C
5G

Спайки электропроводов

}

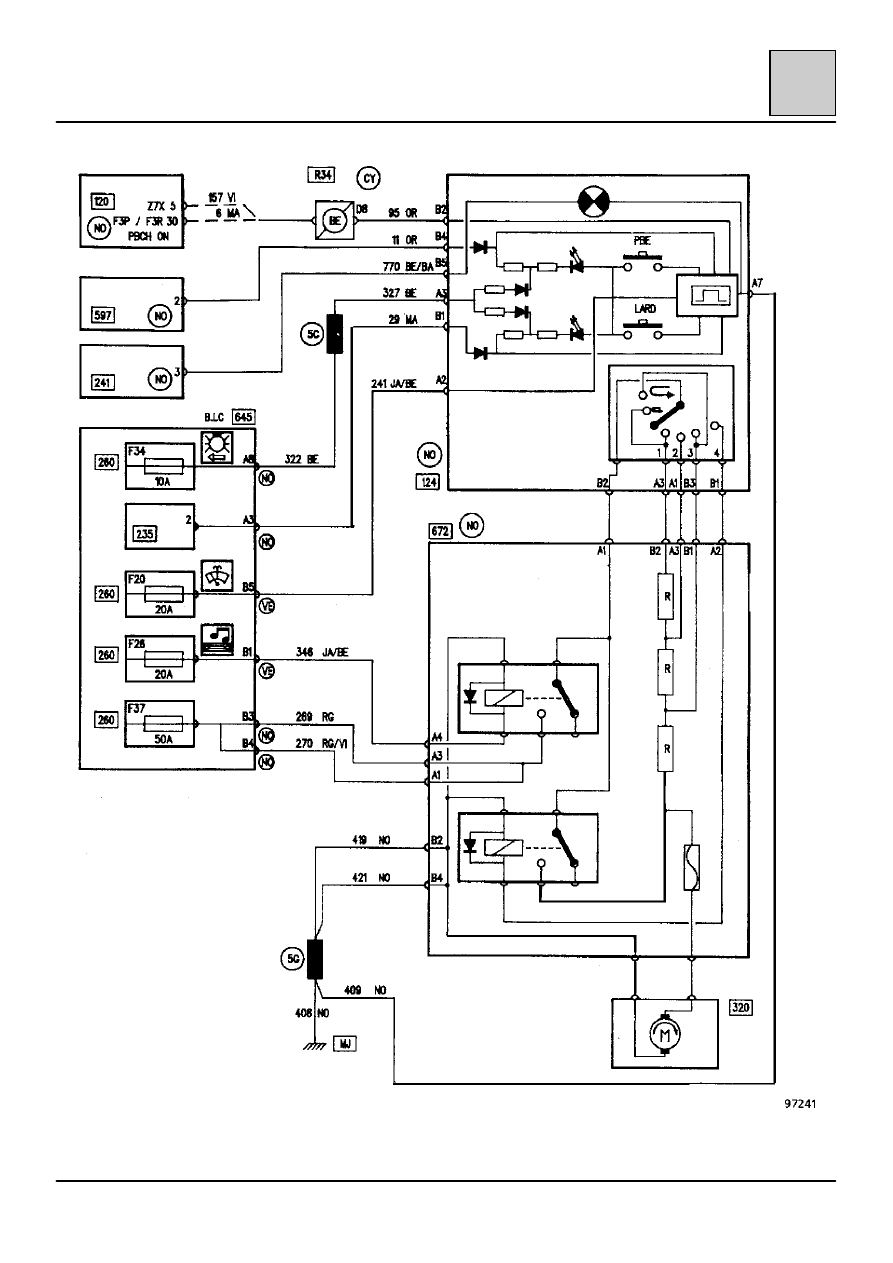

СИСТЕМА ОТОПЛЕНИЯ

Электрическая схема

61-8

61
