МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-25

37

ДВИГАТЕЛЬ F

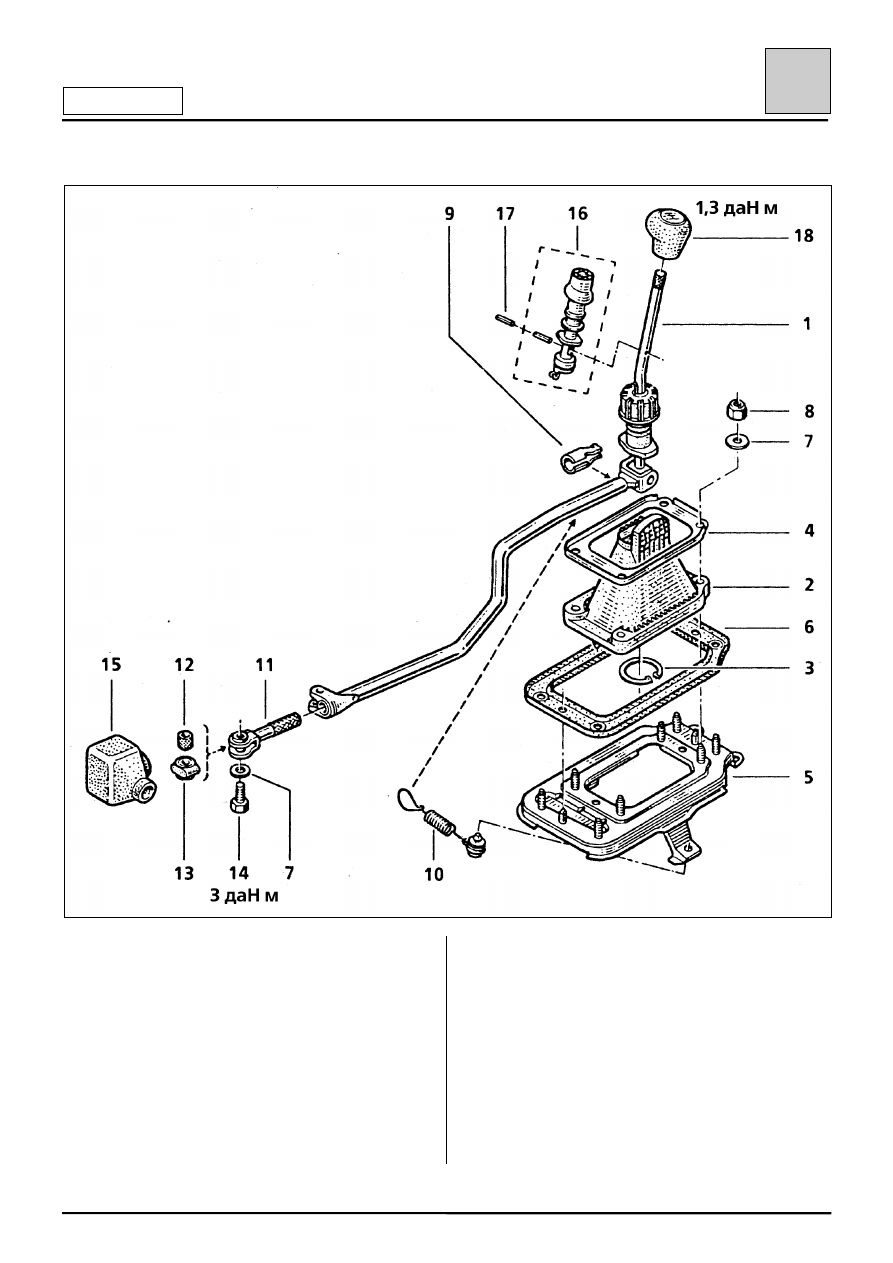

ОБЩИЙ ВИД И МОМЕНТЫ ЗАТЯЖКИ

1 Рычаг переключения передач в сборе с тягой

привода переключения передач

2 Корпус рычага переключения передач
3 Стопорное кольцо
4 Пластина крепления
5 Кронштейн корпуса рычага переключения

передач

6 Уплотнительная прокладка
7 Шайба
8 Гайка шпильки крепления корпуса
9 Стопорная втулка

10 Возвратная пружина в зоне установки вилки

переключения третьей и четвертой передач

11 Наконечник
12 Распорная втулка
13 Втулка
14 Болт клеммного соединения наконечника тяги

переключения передач с рычагом выбора
передач

15 Чехол
16 Механизм блокировки включения передачи

заднего хода

17 Штифт
18 Рукоятка рычага переключения передач

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-26

37

ДВИГАТЕЛЬ F

МОМЕНТЫ ЗАТЯЖКИ (даН

!!!!м)

Болт клеммного соединения
наконечника тяги привода
переключения передач

3

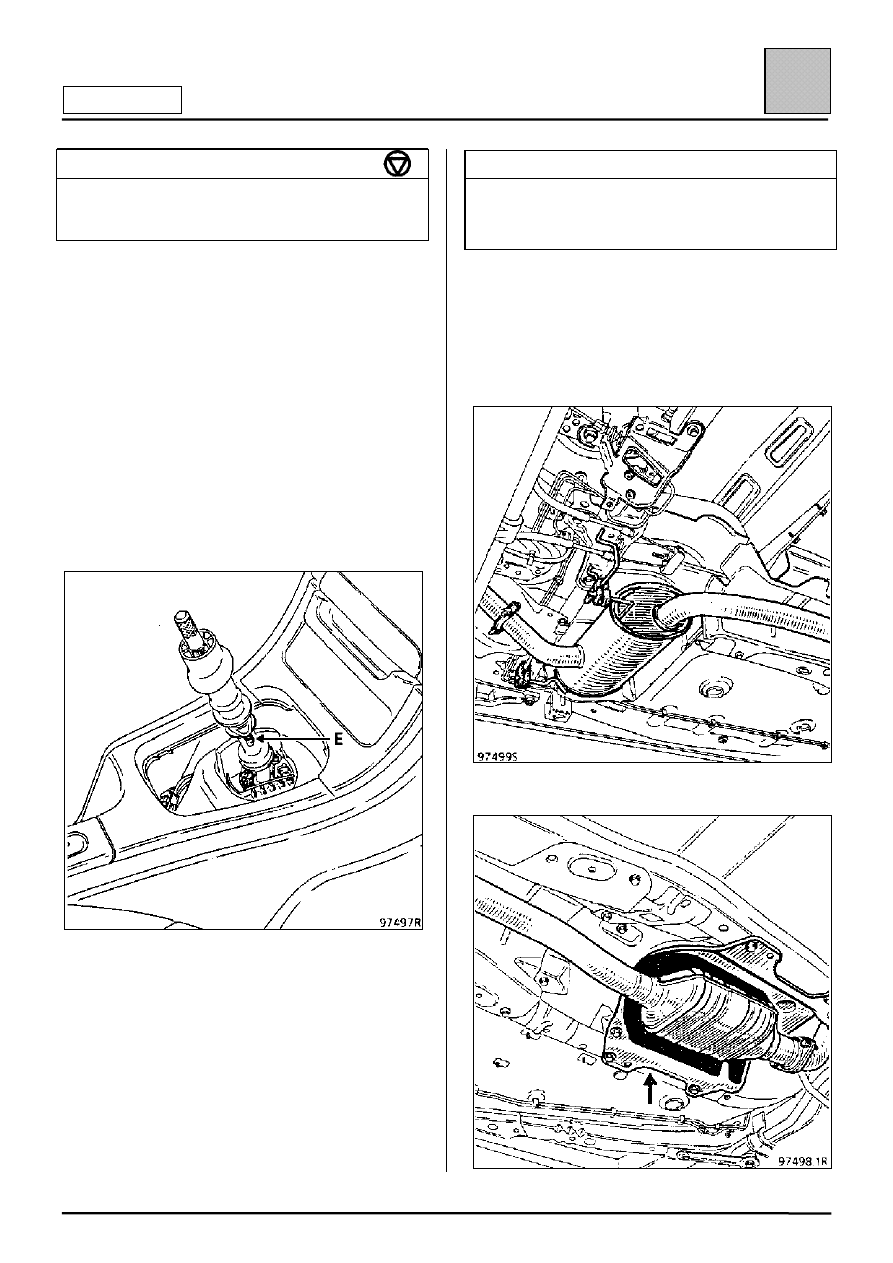

СНЯТИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ С
ТЯГОЙ ПРИВОДА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(1)

В салоне:

Снимите:

– чехол рычага переключения передач,

отсоединив его, а затем обрезав пластиковый
хомут,

– рукоятку рычага переключения передач.

Отсоедините трос механизма блокировки
случайного включения передачи заднего хода.

Снимите механизм блокировки включения
передачи заднего хода (16), удалив штифт (Е).

РАСХОДНЫЕ МАТЕРИАЛЫ

Консистентная смазка Medium 33:
Шарнирные соединения рычага переключения
передач

Под автомобилем:

Снимите:

– каталитический нейтрализатор и

дополнительный глушитель,

– теплозащитный щиток.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-27

37

ДВИГАТЕЛЬ F

МОМЕНТЫ ЗАТЯЖКИ (даН

!!!!м)

Болт клеммного соединения
наконечника тяги привода
переключения передач

3

СНЯТИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ С
ТЯГОЙ ПРИВОДА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(1)

В салоне:

Снимите:

– чехол рычага переключения передач,

отсоединив его, а затем обрезав пластиковый
хомут,

– рукоятку рычага переключения передач.

Отсоедините трос механизма блокировки
случайного включения передачи заднего хода.

Снимите механизм блокировки включения
передачи заднего хода (16), удалив штифт (Е).

РАСХОДНЫЕ МАТЕРИАЛЫ

Консистентная смазка Medium 33:
Шарнирные соединения рычага переключения
передач

Под автомобилем:

Снимите:

– каталитический нейтрализатор и

дополнительный глушитель,

– теплозащитный щиток.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-28

37

ДВИГАТЕЛЬ F

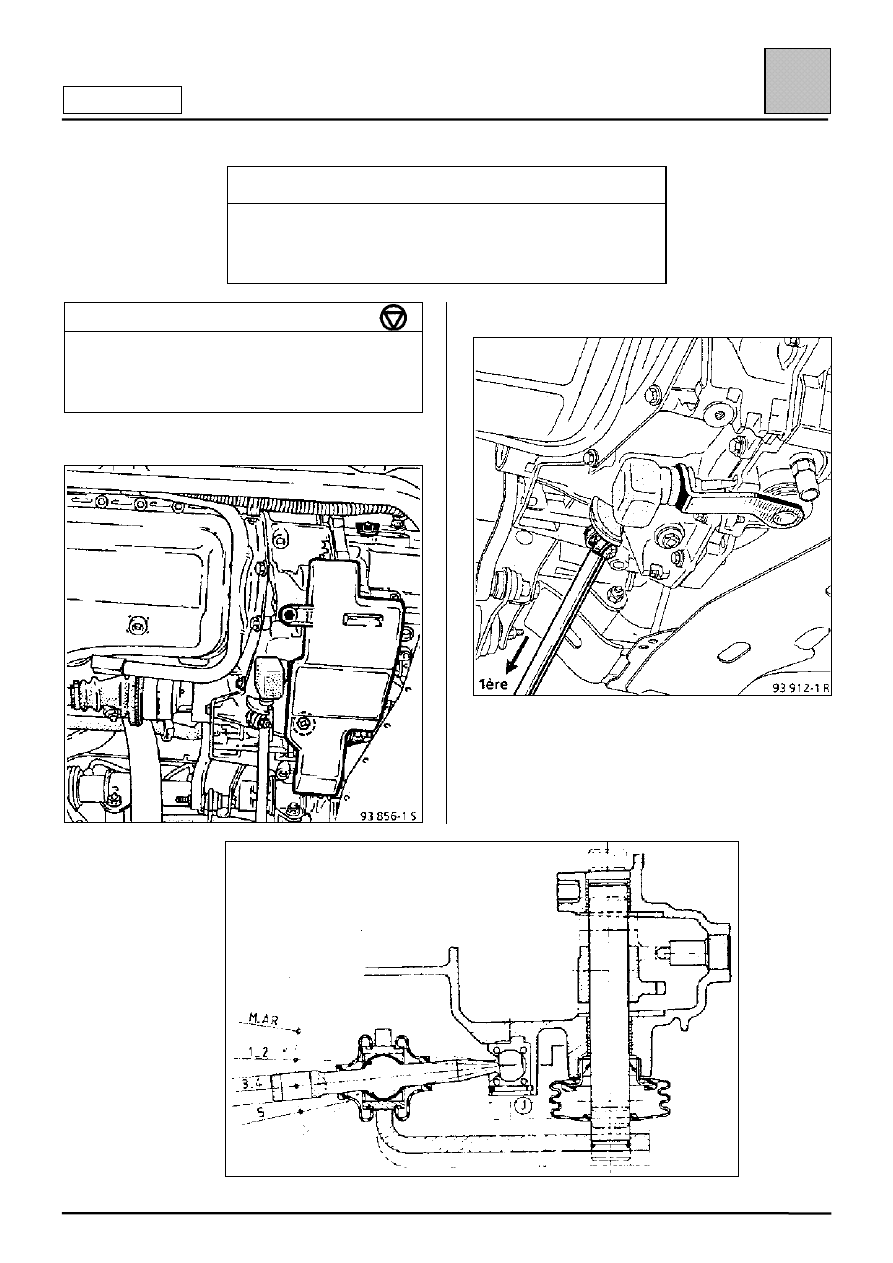

РЕГУЛИРОВКА

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

B. Vi. 1133 Клиновая вставка для блокирования в

положении первой передачи включения
рычага выбора передач коробки передач JB
первой передачи.

МОМЕНТЫ ЗАТЯЖКИ (даН

!!!!м)

Болт клеммного соединения
наконечника тяги привода
переключения передач с рычагом
выбора передач

3

Снимите грязезащитный щиток.

Включите первую передачу.
