ПРИВОДНЫЕ ВАЛЫ

Расходные материалы

29-2

29

Тип

Количество

Узел

Loctite SCELBLOC

Достаточное для смазки

Шлицы хвостовика приводного вала

MOBIL CVJ 825

130 гр.

Шарнир RC 490

Black Star

165 гр.

Шарнир RC 491

или

140 гр.

Шарнир LOBRO

MOBIL EXF 57C

140 гр.

Шарнир SAGINAW

Установка шарниров на автомобиле

Шарниры

Правый

приводной

вал

Левый

приводной

вал

Со стороны

колеса

Со стороны

коробки
передач

КП

JB и JC

КП РК

RC 490

X

X

X

RC 491

X

X

X

LOBRO

X

X

X

X

X

SAGINAW

X

X

X

X

x

ПРИВОДНЫЕ ВАЛЫ

Передняя полуось

29-3

29

ЗАМЕНА

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Rou. 604-01

Фиксатор ступицы

T.Av. 476

Съемник для выпрессовки пальцев
шаровых шарниров

T.Av. 602

Съемник приводного вала

T.Av. 1050

Съемник ступицы

B.Vi. 31-01

Выколотка для штифтов

МОМЕНТ ЗАТЯЖКИ (даН

˜˜˜˜м)

Болт крепления нижней опоры
амортизатора

20

Гайка приводного вала

25

Палец шарового шарнира наконечника
рулевой тяги

4

Винт крепления чехла на КП

2,5

Направляющий винт плавающей скобы

3,5

Колесные болты

4 отверстия
5 отверстий

10
10

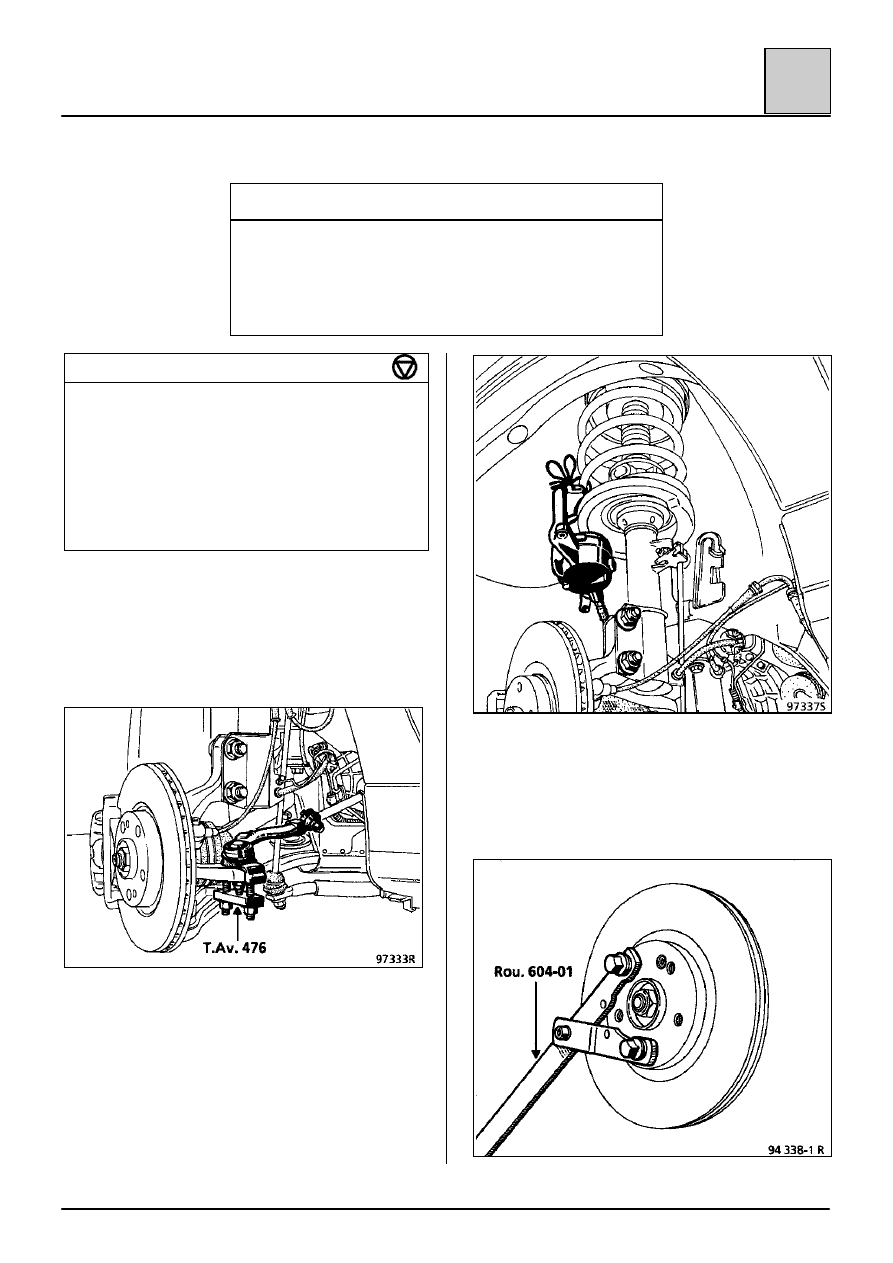

СНЯТИЕ

Снимите:
– колесо,
– палец шарового шарнира наконечника рулевой

тяги с помощью приспособления T.Av. 476.

Установите защитный чехол на чехол приводного
вала.

Снимите плавающую скобу (прикрепите ее к
кузову, чтобы не повредить тормозной шланг).

Отсоедините провода системы АВS (при ее
наличии) от держателей.

Отверните гайку приводного вала, используя
приспособление Rou. 604-01.

ПРИВОДНЫЕ ВАЛЫ

Передняя полуось

29-4

29

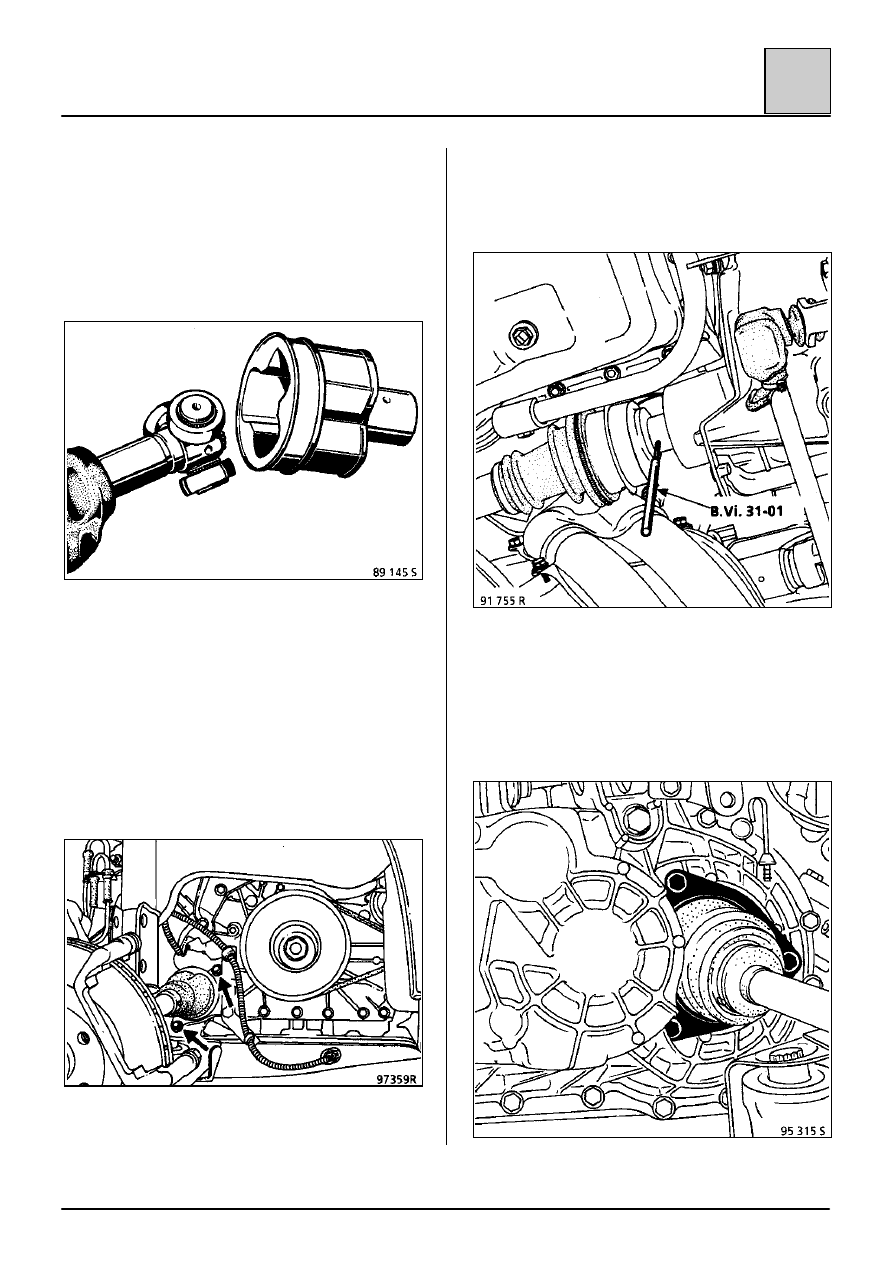

Правая сторона:

Коробка передач РК

Можно снять только наружную часть приводного
вала. В этом случае перекусите хомут крепления
чехла на корпусе шарнира и разъедините
приводной вал.

ПРИМЕЧАНИЕ: корпус шарнира не имеет
стопорного кольца, поэтому снимается без всяких
усилий.

Не следует извлекать ролики из своих гнезд, так
как кольца и ролики приработаны друг и их не
следует менять местами.

Если снимается приводной вал в сборе, то
необходимо вывинтить два винта крепления
фланца.

Коробки передач JB или JС

С помощью приспособления B.Vi. 31-01
извлеките штифт.

Левая сторона:

Слейте масло из коробки передач.

Выверните три винта крепления чехла на коробке
передач.

ПРИВОДНЫЕ ВАЛЫ

Передняя полуось

29-5

29

Для обеих сторон:

Снимите верхний болт крепления нижней опоры
амортизатора.

Отверните, но не извлекайте, нижний болт.

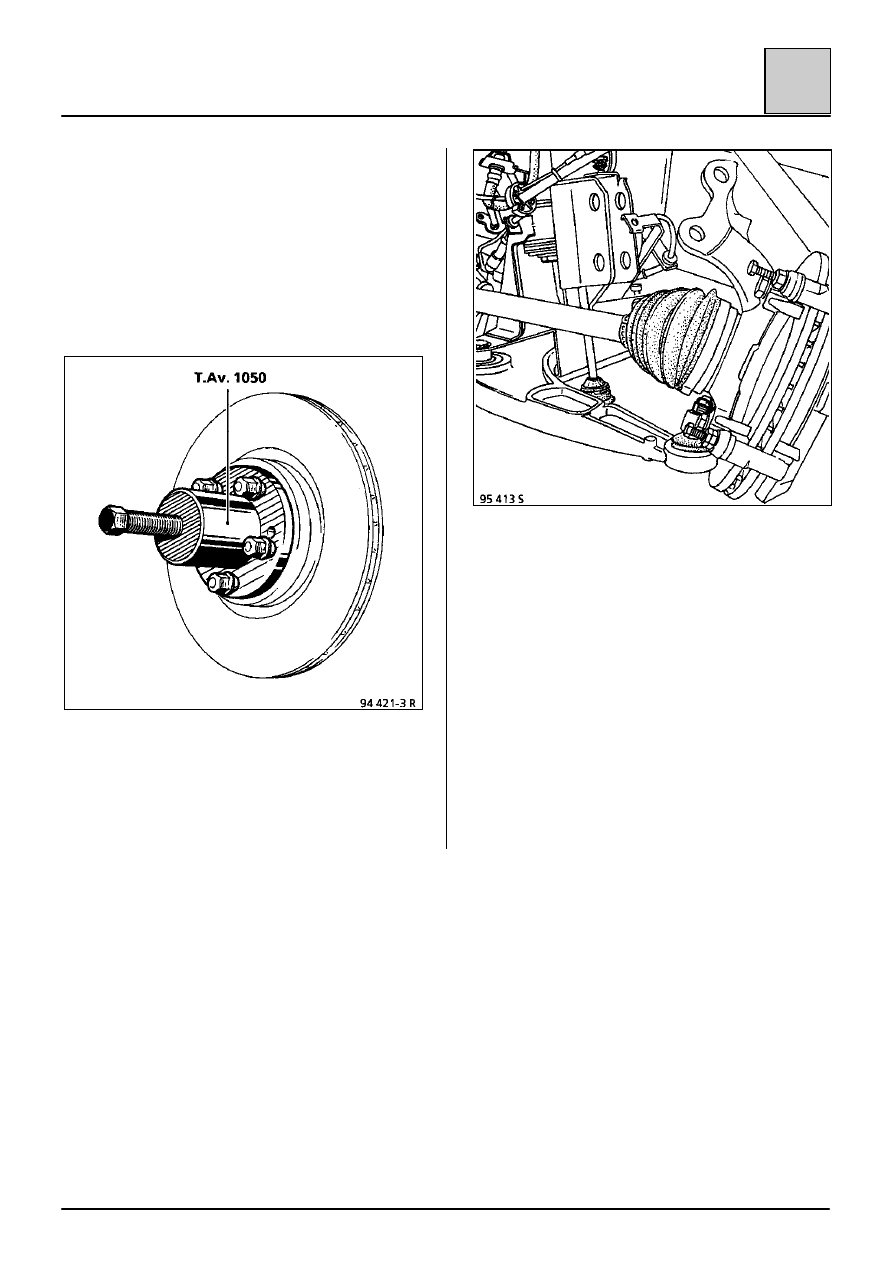

На этих автомобилях приводные валы посажены
на клей, поэтому их следует выпрессовать с
помощью приспособления T.Av. 1050.

Снимите нижний болт нижней опоры
амортизатора и поверните вниз поворотный
кулак.

Извлеките шлицевой хвостовик приводного вала
из ступицы.

Снимите приводной вал.
