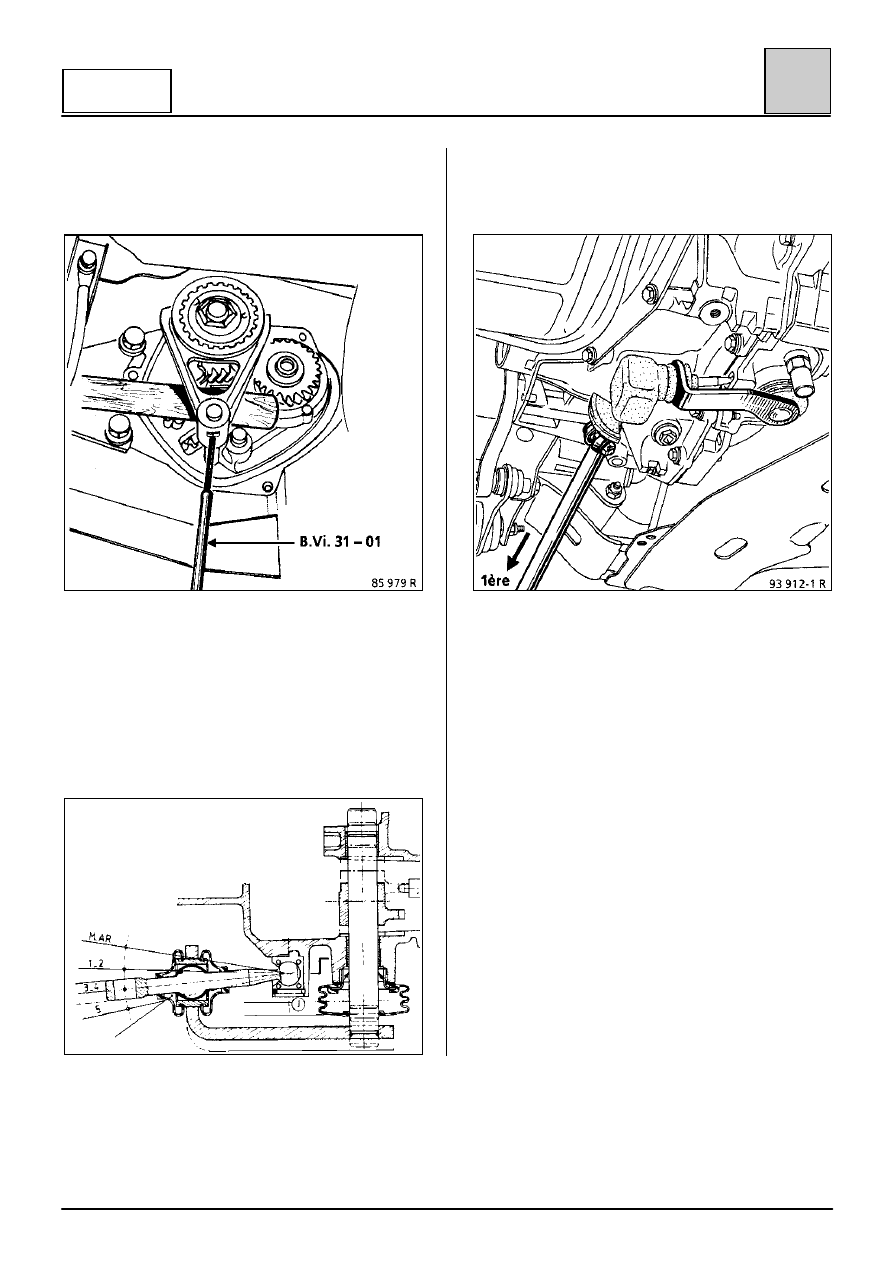

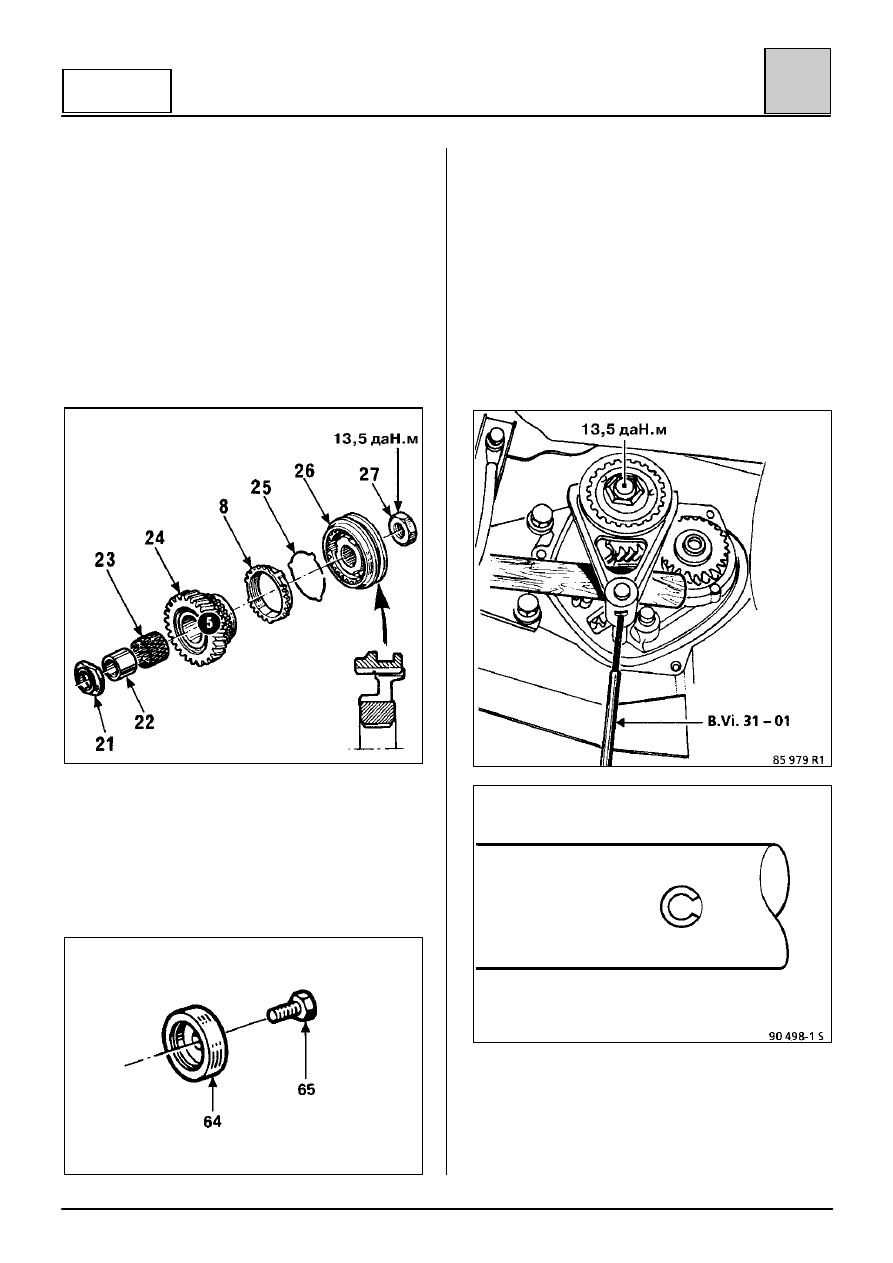

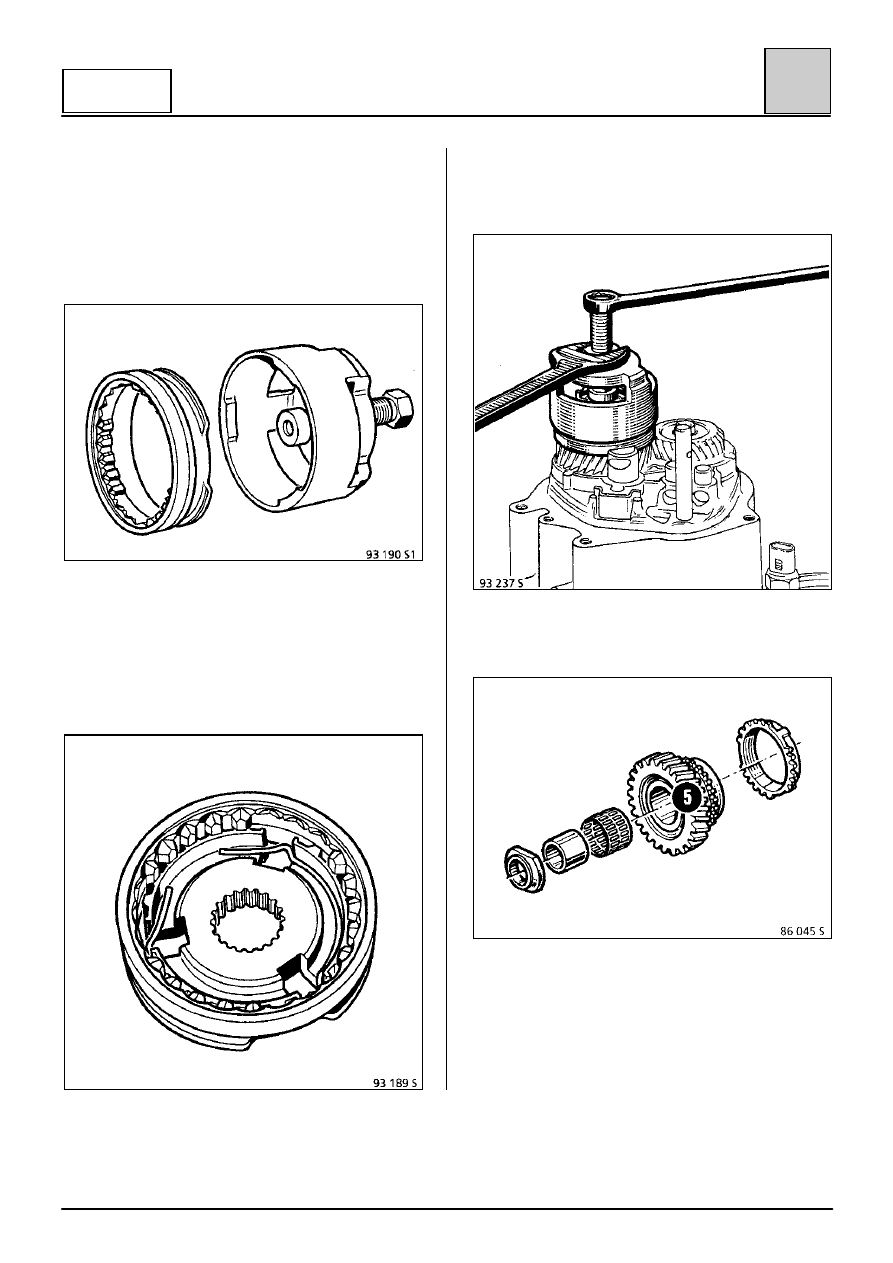

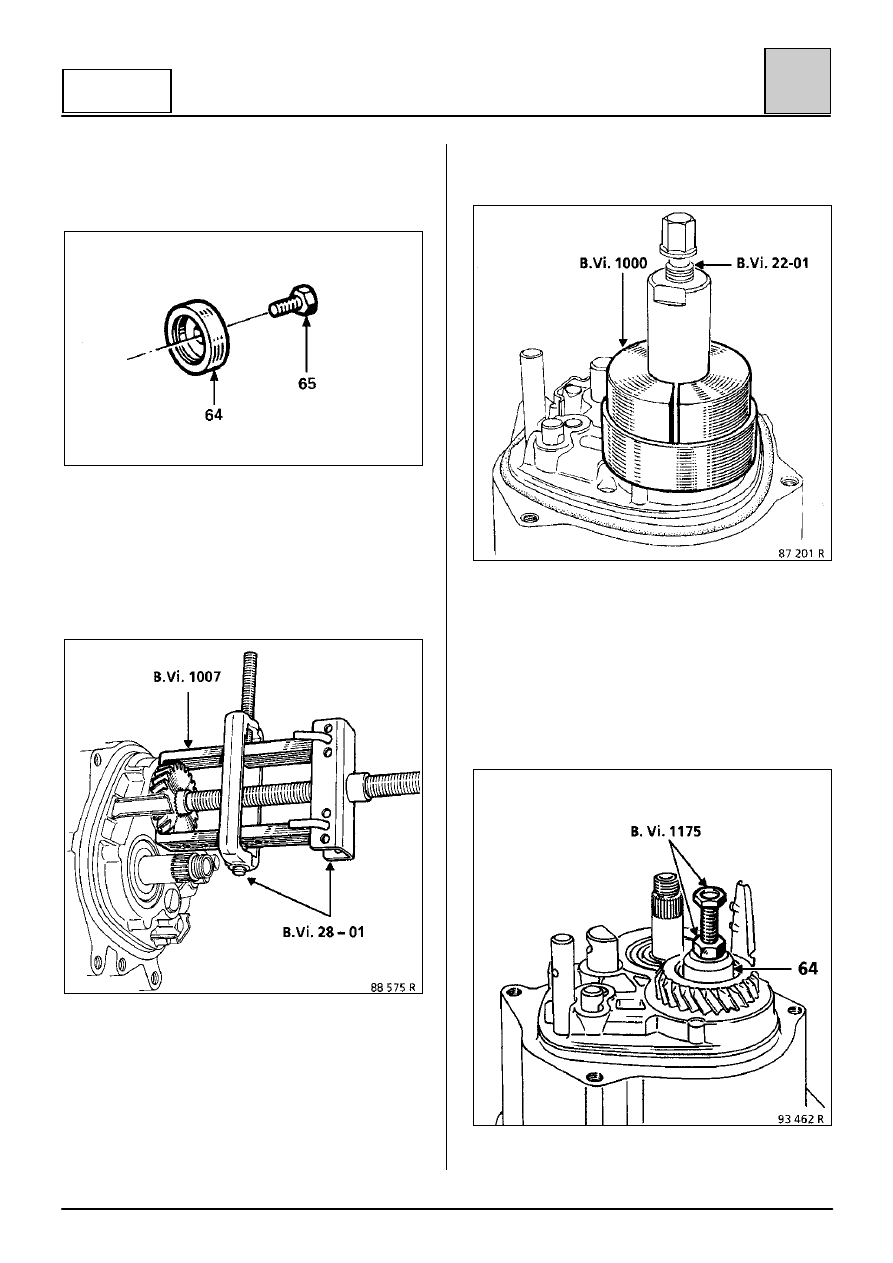

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Группа шестерен пятой передачи

21-26

21

Двигатель

F

Для упора установите деревянный клин между
вилкой пятой передачи и ведущей шестерней и
извлеките штифт из вилки с помощью B.Vi. 31-01.

ПРЕДУПРЕЖДЕНИЕ

Не следует вытягивать наружу опору вилки пятой
передачи, так как фиксатор может сместиться и
помешать ее установке на место; для
безопасности рекомендуется включить передачу
(третью или четвертую) во время снятия и
установки шплинта.

Включите пятую передачу, переместив вилку по
ее оси и рычаг в положение включения 1-й
передачи.

Расконтрите и выверните гайку ведущего вала и
винт ведомого вала.

Верните коробку передач в нейтральное
положение.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Группа шестерен пятой передачи

21-27

21

Двигатель

F

На ведущем валу:

Снимите вилку пятой передачи и муфту
синхронизатора.

Извлеките ступицу синхронизатора при помощи
приспособления B.Vi. 1170.

Установите приспособление B.Vi. 1170 на муфту
синхронизатора в положение, соответствующее
включенной пятой передаче, и поверните
приспособление так, чтобы шлицы муфты
синхронизатора и оправки приспособления
совместились.

Установите колпак приспособления на муфту
синхронизатора, поверните колпак до упора, а
затем извлеките муфту синхронизатора.

Снимите группу пятой передачи.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Группа шестерен пятой передачи

21-28

21

Двигатель

F

На ведомом валу:

Снимите шайбу с буртиком (64).

Выпрессуйте шестерню пятой передачи.

Два способа:

1. С помощью приспособления B.Vi. 28-01 и

захватов B.Vi. 1007.

2. С помощью приспособления B.Vi. 22-01 и

B.Vi. 1000.

УСТАНОВКА

На ведомом валу:

Нанесите три капли Loctite FRENBLOC на шлицы
шестерни.

Установите шестерни, используя приспособление
B.Vi. 1175 и шайбу с буртиком (64).

Снимите приспособление B.Vi. 1175.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Группа шестерен пятой передачи

21-29

21

Двигатель

F

На ведущем валу:

Установите по порядку, начиная с (21) (буртиком к
подшипнику), (22), (2), (24) и (8).

Установите вилку на муфту синхронизатора (26),
также установив (25).

Нанесите три капли состава Loctite FRENBLOC
на втулку и установите группу втулка/муфта
синхронизатора/вилка.

Вставьте выступы синхронизаторов в пазы муфты
синхронизатора.

Включите первую передачу рычагом
переключения передач и пятую передачу в
коробке, переместив вилку пятой передачи по
оси.

На ведомом валу:

Установите шайбу с буртиком (64).

Нанесите три капли Loctite FRENBLOC:

– на гайку (27) ведущего вала и затяните ее с

моментом 13,5 даН

˜˜˜˜м,

– на винт (65) и заверните его с моментом

8 даН

˜˜˜˜м.

Для упора установите деревянный клин между
вилкой пятой передачи и ведущей шестерней,
используя приспособление B.Vi. 31-01, установив
новый штифт в вилку пятой передачи, соблюдая
направление установки: прорезь должна быть
направлена по оси валов.
