ВПРЫСК ТОПЛИВА

Диагностика

17-21

17

ДВИГАТЕЛИ F3R

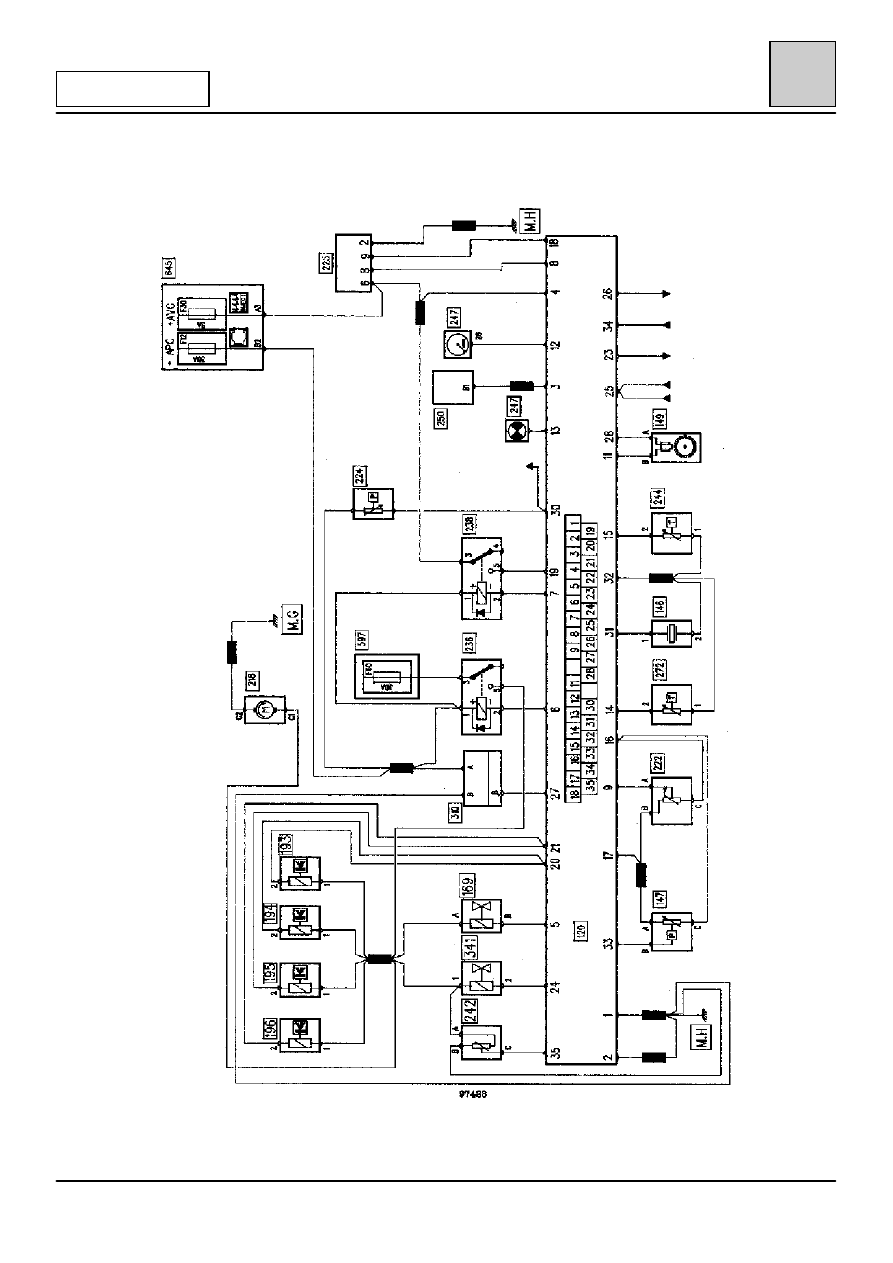

ФУНКЦИОНАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА – B56C

background image

ВПРЫСК ТОПЛИВА

Диагностика

17-22

17

ДВИГАТЕЛИ

F3P – F3R

ТАБЛИЦА НАЗНАЧЕНИЙ КОНТАКТОВ КОМПЬЮТЕРА

Контакты

F3P

F3R

1

Силовая масса

2

Масса электронной системы

3

Информация о скорости автомобиля

4

+ до замка зажигания (постоянно) для питания памяти компьютера

5

Командный сигнал опорожнения абсорбера (периодический контакт на массу)

6

Управление реле насоса (по каналу № 2)

7

Управление блокирующим реле (по каналу № 2)

8

Линия диагностики для удаления из памяти информации о неисправностях

9

Информация о положении потенциометра дроссельной заслонки

Контакт № 4 на поз. 222

Контакт А на поз. 222

10

Вход кодированной линии электронной

противоугонной системы через декодер или

рычажный переключатель стеклоочистителя

Не используется

11

Сигнал датчика верхней мертвой точки (Контакт В)

12

Информация тахометра на панели приборов

13

Связь с сигнальной лампой неисправности впрыска на панели приборов (сигнальная лампа

необходимости обслуживания и/или сигнальная лампа впрыска)

14

Информация о температуре воздуха

15

Информация о температуре охлаждающей жидкости

16

Подача + 5 В на датчик абсолютного давления и потенциометр дроссельной заслонки

17

Общая масса датчика абсолютного давления и потенциометра дроссельной заслонки

18

Выдача диагностической матрицы на диагностический разъем

19

Главное питание компьютера через реле блокировки впрыска

20

Информация о + 12 В при включении

зажигания

Управление инжекторами через массу

21

Управление инжектором через массу

Управление инжекторами через массу

22

Запрет включения муфты компрессора

кондиционера

Не используется

23

Подача + или — на электродвигатель

регулирования холостого хода

(контакт № 1)

Запрет включения муфты компрессора

кондиционера

background image

ВПРЫСК ТОПЛИВА

Диагностика

17-23

17

ДВИГАТЕЛИ

F3P – F3R

Контакты

F3P

F3R

24

Подача + или — на электродвигатель

регулирования холостого хода

(контакт № 2)

Управление через массу клапаном регулирования

холостого хода

25

Сигнал «педаль отпущена»

Вход кодированной линии электронной

противоугонной системы через декодер или

рычажный переключатель стеклоочистителя

26

Информация о расходе топлива

27

Сигнал управления силовым модулем зажигания

28

Сигнал от датчика верхней мертвой точки (контакт А)

29

Не используется

30

Информация о + 12 В при включении

зажигания

Информация от реле давления усилителя рулевого

управления или включенной системы

электрообогрева ветрового стекла

31

Вход сигнала о шумах от датчика детонации

32

Общая масса датчиков температуры охлаждающей жидкости, воздуха и датчика детонации

33

Информация о разрежении в коллекторе от датчика (на канале В)

34

Вход запроса на периодическую работу компрессора кондиционера

35

Напряжение от кислородного датчика

background image

ВПРЫСК ТОПЛИВА

Диагностика

17-24

17

ДВИГАТЕЛЬ Z7X

ОБОЗНАЧЕНИЯ НА ФУНКЦИОНАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ

НАИМЕНОВАНИЕ

120

Компьютер впрыска

146

Датчик детонации № 1

147

Датчик абсолютного давления

149

Датчик верхней мертвой точки

169

Электромагнитный клапан контура рекуперации паров топлива

193 – 198

Инжекторы

218

Топливный насос

222

Потенциометр дроссельной заслонки

225

Диагностический разъем

236

Реле топливного насоса

238

Реле блокировки впрыска (используется только для питания реле предотвращения
перегрева двигателя)

242

Кислородный датчик

244

Датчик температуры охлаждающей жидкости

250

Датчик скорости автомобиля

272

Датчик температуры воздуха

278

Датчик детонации № 2

341

Клапан регулирования холостого хода

597

Блок предохранителей двигателя

645

Коммутационный блок салона

663

Катушка зажигания сдвоенная № 1 (цилиндры 1 и 5)

664

Катушка зажигания сдвоенная № 2 (цилиндры 2 и 6)

665

Катушка зажигания сдвоенная № 3 (цилиндры 3 и 4)

813

Силовой каскад зажигания № 1 (управление катушками 1 и 2)

814

Силовой каскад зажигания № 2 (управление катушкой 3)

MG

Точка подключения к массе сзади слева

MH

Электрическая масса двигателя

R

Питание контакта № 1 реле предотвращения перегрева двигателя
