ВПРЫСК ТОПЛИВА

Диагностика

17-17

17

ДВИГАТЕЛИ

F3P – F3R

В случае, если информация, получаемая переносным диагностическим
прибором XR25, свидетельствует о необходимости проверки целостности
электрической проводки, можно, подключив контактную плату M.S. 1048
вместо компьютера впрыска, облегчить доступ к проверяемым точкам на
различных контактах.

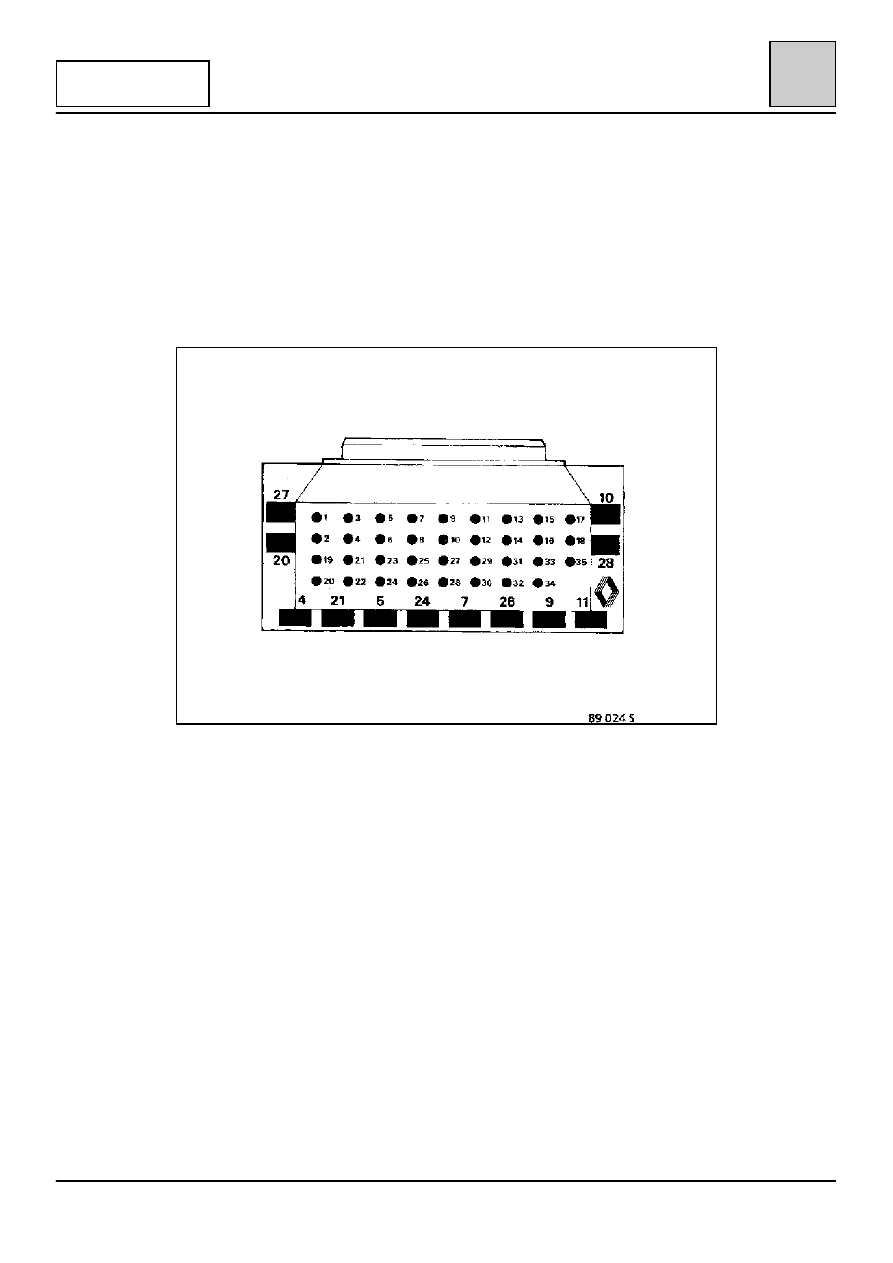

Контактная плата M.S. 1048

(Контактная плата M.S. 1048 состоит 35-контактного разъема, жестко
связанного с печатной платой, на которой располагаются 35 медных
контактных площадок, пронумерованных от 1 до 35).

С помощью функциональных электрических схем, которые приведены
ниже, можно легко определить контакты, связанные с одним или
несколькими элементами, подлежащими проверке.

ВАЖНАЯ ИНФОРМАЦИЯ:
x Любая проверка с помощью пробной контактной платы M.S. 1048

должна выполняться только при отсоединенной аккумуляторной
батарее.

x Контактная плата рассчитана на использование только с омметром.

На проверяемые точки ни в коем случае не должно подаваться
напряжение 12 В.

ВПРЫСК ТОПЛИВА

Диагностика

17-18

17

ДВИГАТЕЛИ F3P

ОБОЗНАЧЕНИЯ НА ФУНКЦИОНАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ

№

НАИМЕНОВАНИЕ

120

Компьютер впрыска

146

Датчик детонации

147

Датчик абсолютного давления

149

Датчик верхней мертвой точки

169

Электромагнитный клапан контура рекуперации паров топлива

193

Инжектор

218

Топливный насос

222

Потенциометр дроссельной заслонки

225

Диагностический разъем

228

Электродвигатель регулирования оборотов холостого хода

236

Реле топливного насоса

238

Реле блокировки впрыска

242

Кислородный датчик

244

Датчик температуры охлаждающей жидкости

247

Щиток приборов (тахометр и сигнальная лампа необходимости обслуживания)

250

Датчик скорости автомобиля

272

Датчик температуры воздуха

310

Силовой модуль зажигания

565

Блок дроссельной заслонки

597

Блок предохранителей двигателя

645

Коммутационный блок салона

MG

Точка подключения к массе сзади слева

MH

Электрическая масса двигателя

ВПРЫСК ТОПЛИВА

Диагностика

17-19

17

ДВИГАТЕЛИ F3P

ФУНКЦИОНАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА – B56B

ВПРЫСК ТОПЛИВА

Диагностика

17-20

17

ДВИГАТЕЛИ F3R

ОБОЗНАЧЕНИЯ НА ФУНКЦИОНАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ

№

НАИМЕНОВАНИЕ

120

Компьютер впрыска

146

Датчик детонации

147

Датчик абсолютного давления

149

Датчик верхней мертвой точки

169

Электромагнитный клапан контура рекуперации паров топлива

193 – 196

Инжекторы

218

Топливный насос

222

Потенциометр дроссельной заслонки

224

Реле давления усилителя рулевого управления

225

Диагностический разъем

236

Реле топливного насоса

238

Реле блокировки впрыска

242

Кислородный датчик

244

Датчик температуры охлаждающей жидкости

247

Щиток приборов (тахометр и сигнальная лампа необходимости обслуживания)

250

Датчик скорости автомобиля

272

Датчик температуры воздуха

310

Силовой модуль зажигания

341

Клапан регулирования холостого хода

597

Блок предохранителей двигателя

645

Коммутационный блок салона

MG

Точка подключения к массе сзади слева

MH

Электрическая масса двигателя
