ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Усилитель крепления заднего ударопоглощающего элемента

41-58

41

Q

ВВОДНАЯ ЧАСТЬ

При повреждениях от удара сзади замена данной
детали производится в дополнение к операции
замены панели задка.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе без комплектующих.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

усилитель крепления заднего
ударопоглощающего элемента;
крайняя задняя поперечина.

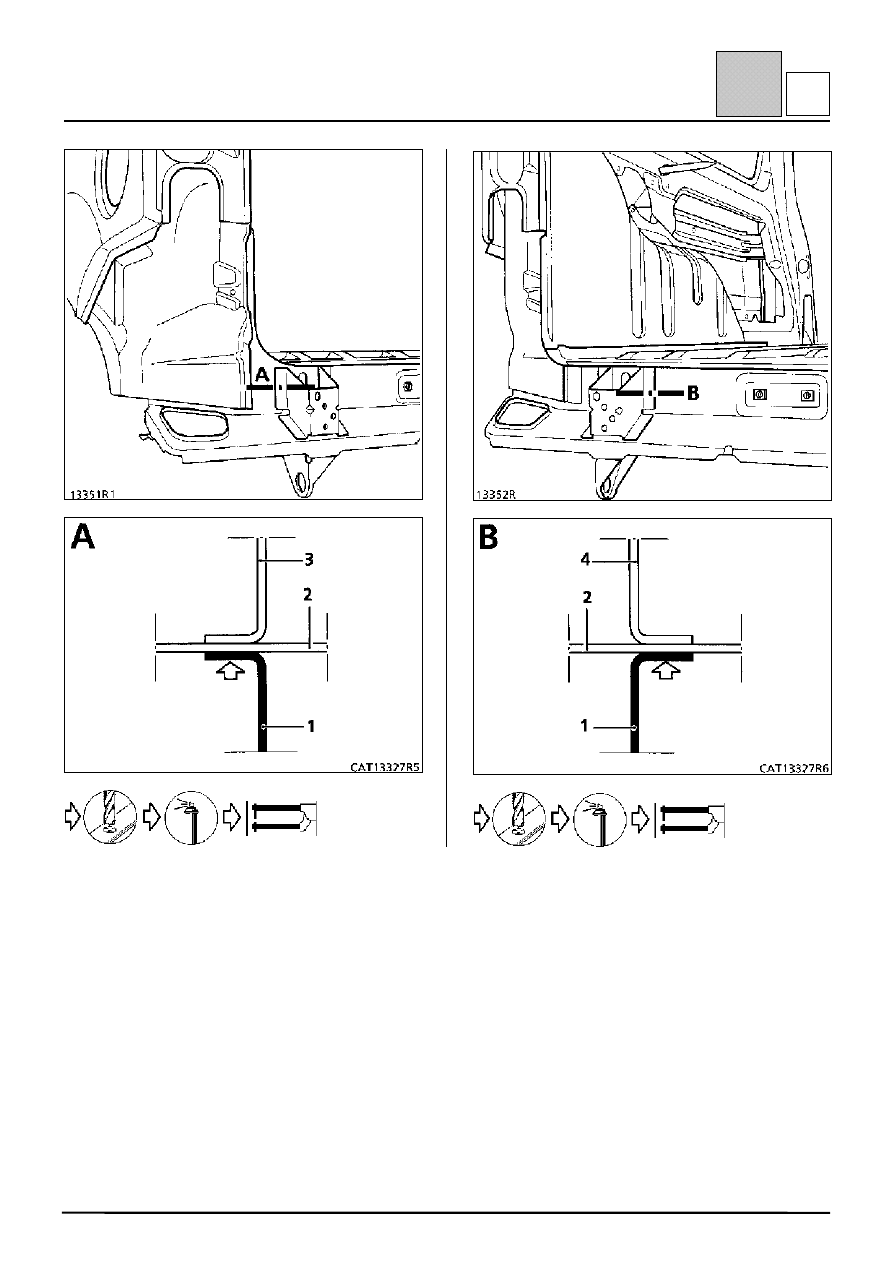

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Усилитель крепления

ударопоглощающего элемента

1,0

2 Крайняя задняя поперечина

1,2

3 Буксировочная проушина (левая

сторона)

1,5

4 Удлинитель заднего лонжерона

1,5

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Усилитель крепления заднего ударопоглощающего элемента

41-59

41

Q

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Удлинитель заднего лонжерона

41-60

41

R

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены крайней задней
поперечины.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединения остальных деталей
даются в соответствующем подразделе.

Операцию рекомендуется выполнять на стапеле
с целью восстановления геометрии крайней
задней поперечины.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с буксировочной проушиной
(левая сторона).

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

задний лонжерон.

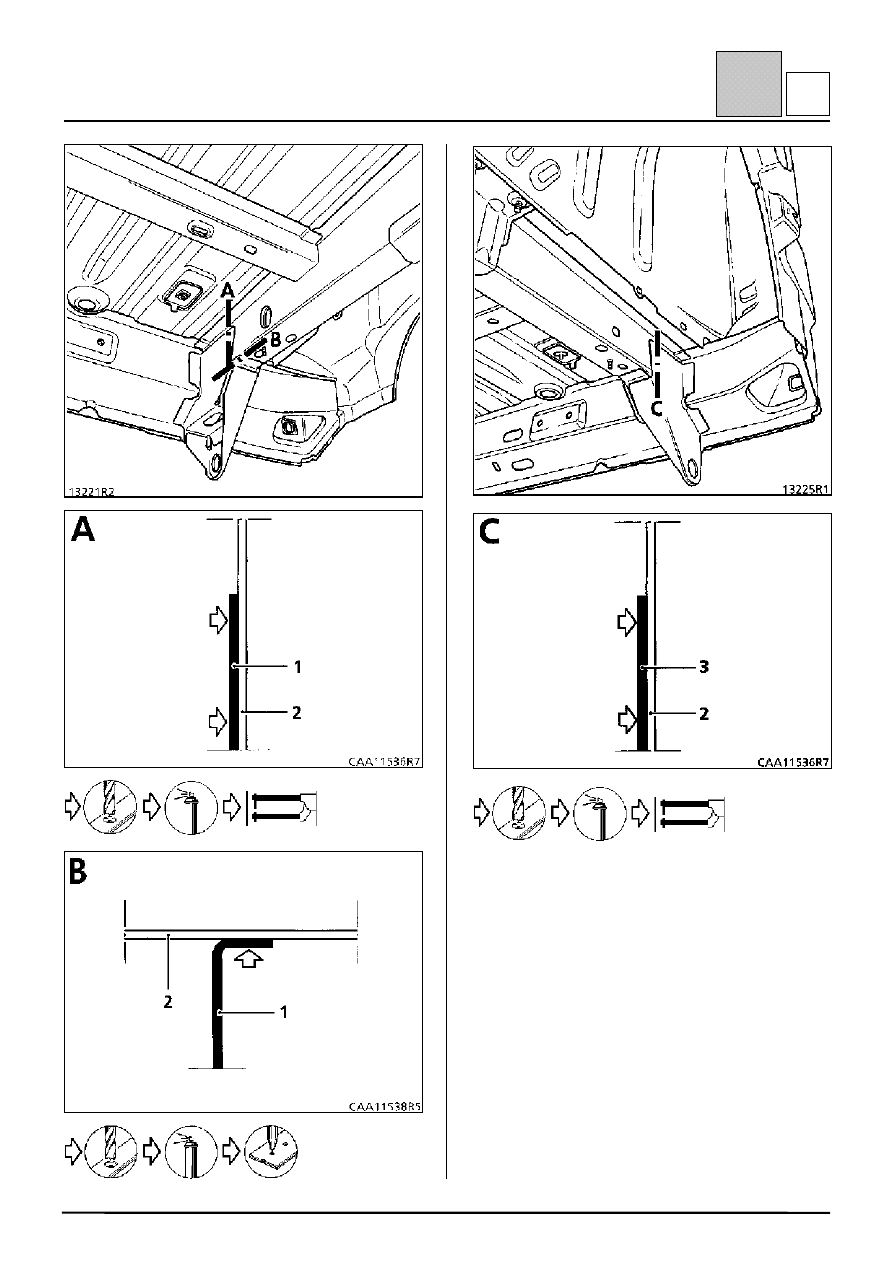

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Удлинитель заднего лонжерона

1,5

2 Задний лонжерон

1,5

3 Буксировочная проушина (левая

сторона)

1,5

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Удлинитель заднего лонжерона

41-61

41
