ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Задняя секция задней части пола (частичная замена)

41-50

41

M

ВВОДНАЯ ЧАСТЬ

Ниже указаны особенности выполнения операции
на автомобилях, задний пол которых имеет
переднюю часть.





ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Передняя часть поперечины задней части пола

41-51

41

N

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены накладки порога
при повреждениях от бокового удара.

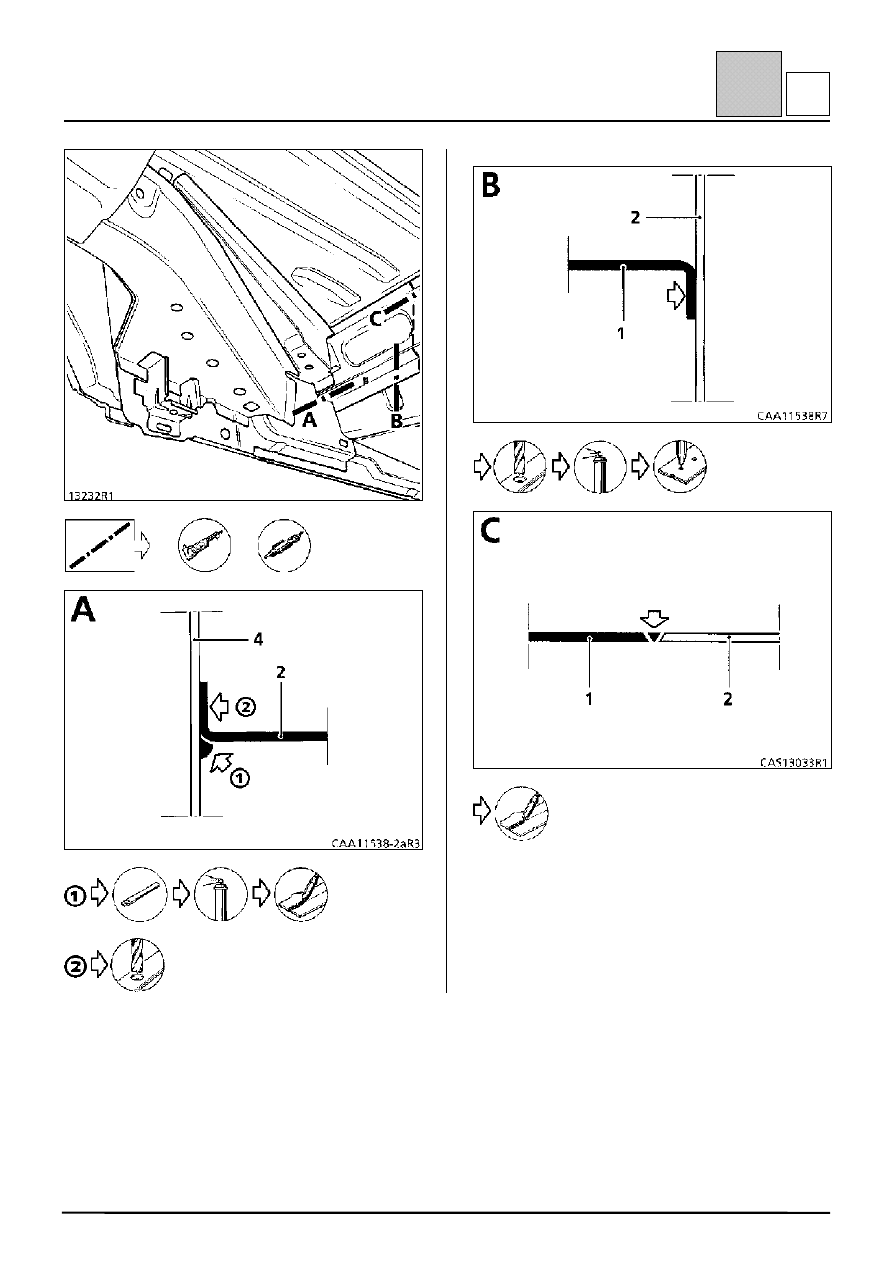

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

Данная деталь может заменяться частично (см.
приведенный рисунок с указанием линии разреза
и символов операций)

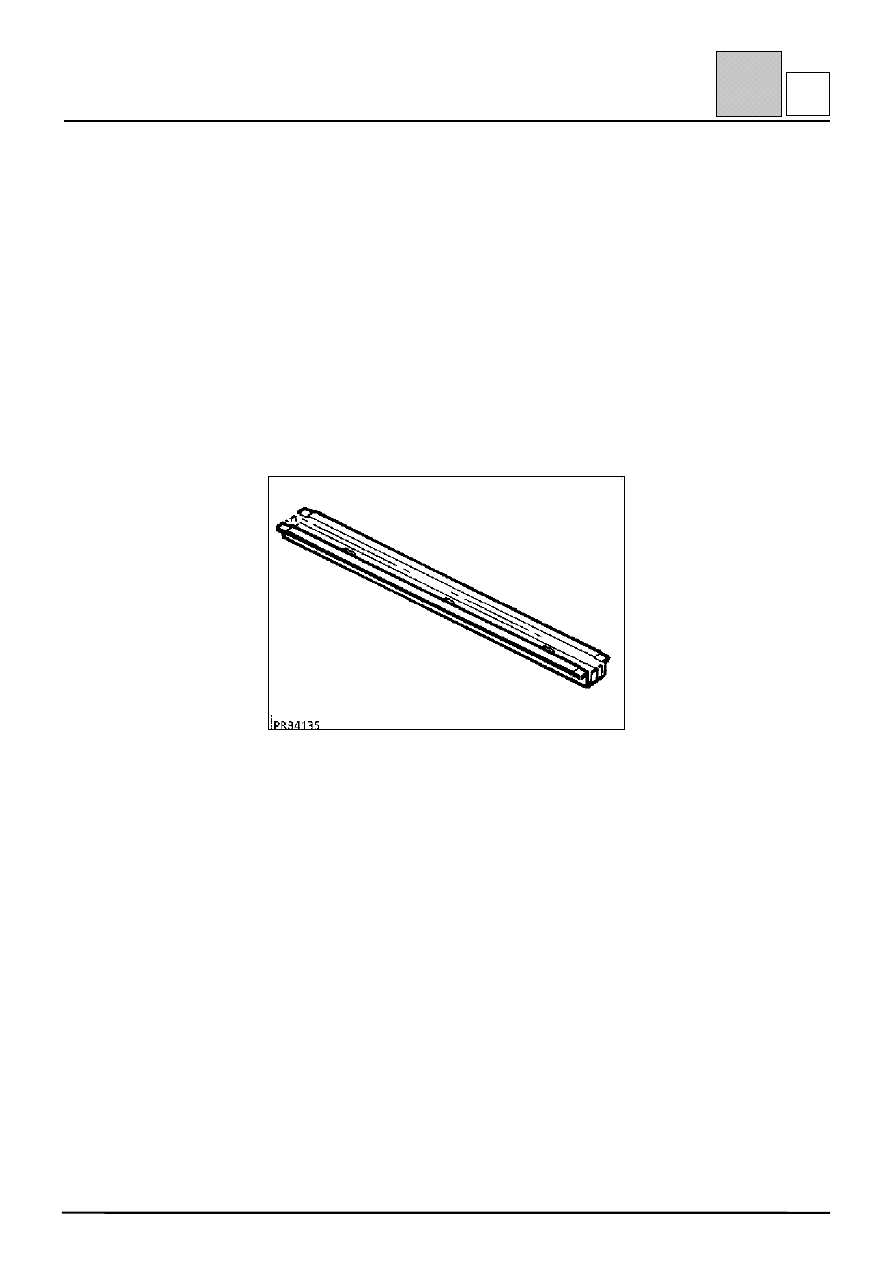

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь без комплектующих.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

задняя часть пола;
передняя часть накладки порога;
задняя часть накладки порога.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя часть поперечины задней

части пола

0,8

2 Задняя часть пола

1,0

3 Передняя часть накладки порога

1,2

4 Задняя часть накладки порога

1,5

или

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Передняя часть поперечины задней части пола

41-52

41

N







или

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

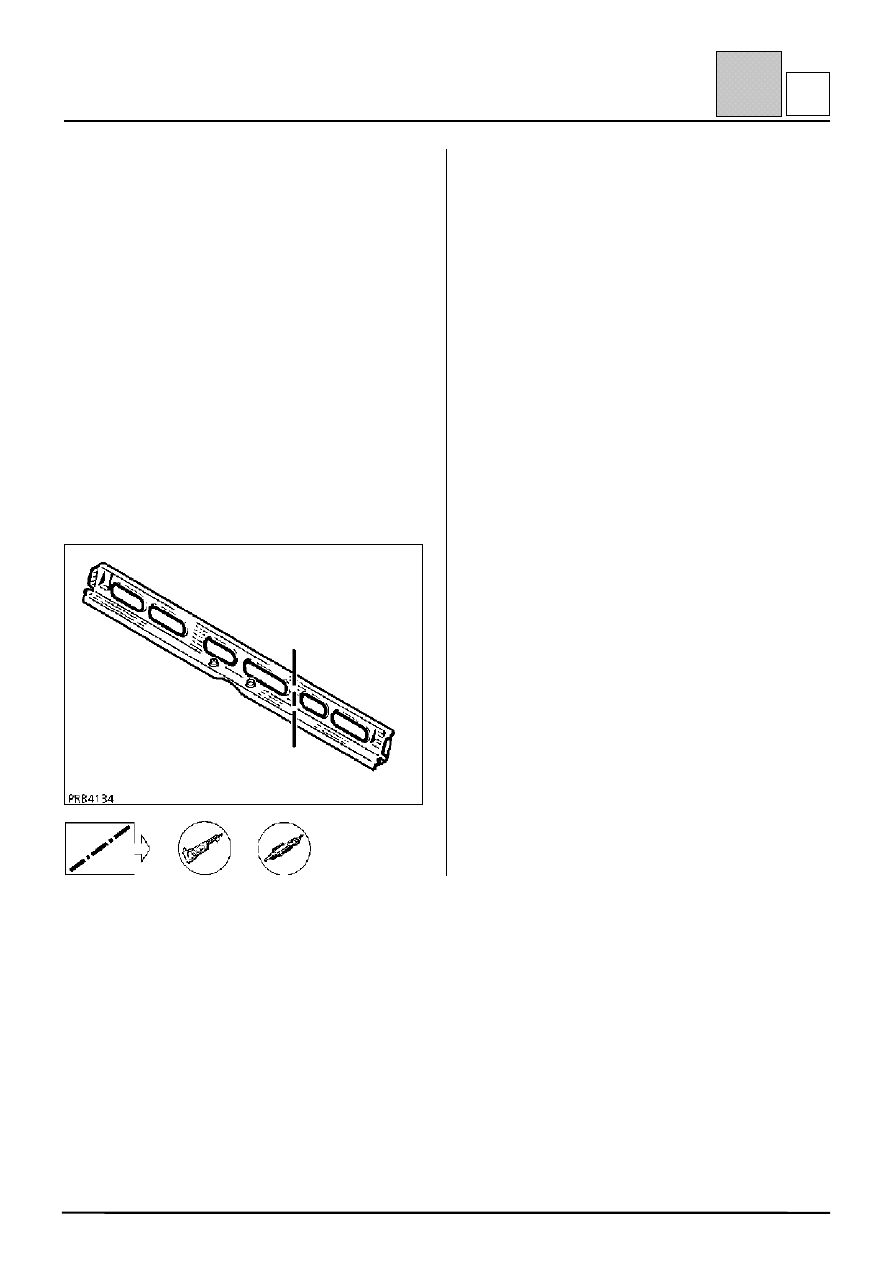

Элемент жесткости задней части пола

41-53

41

O

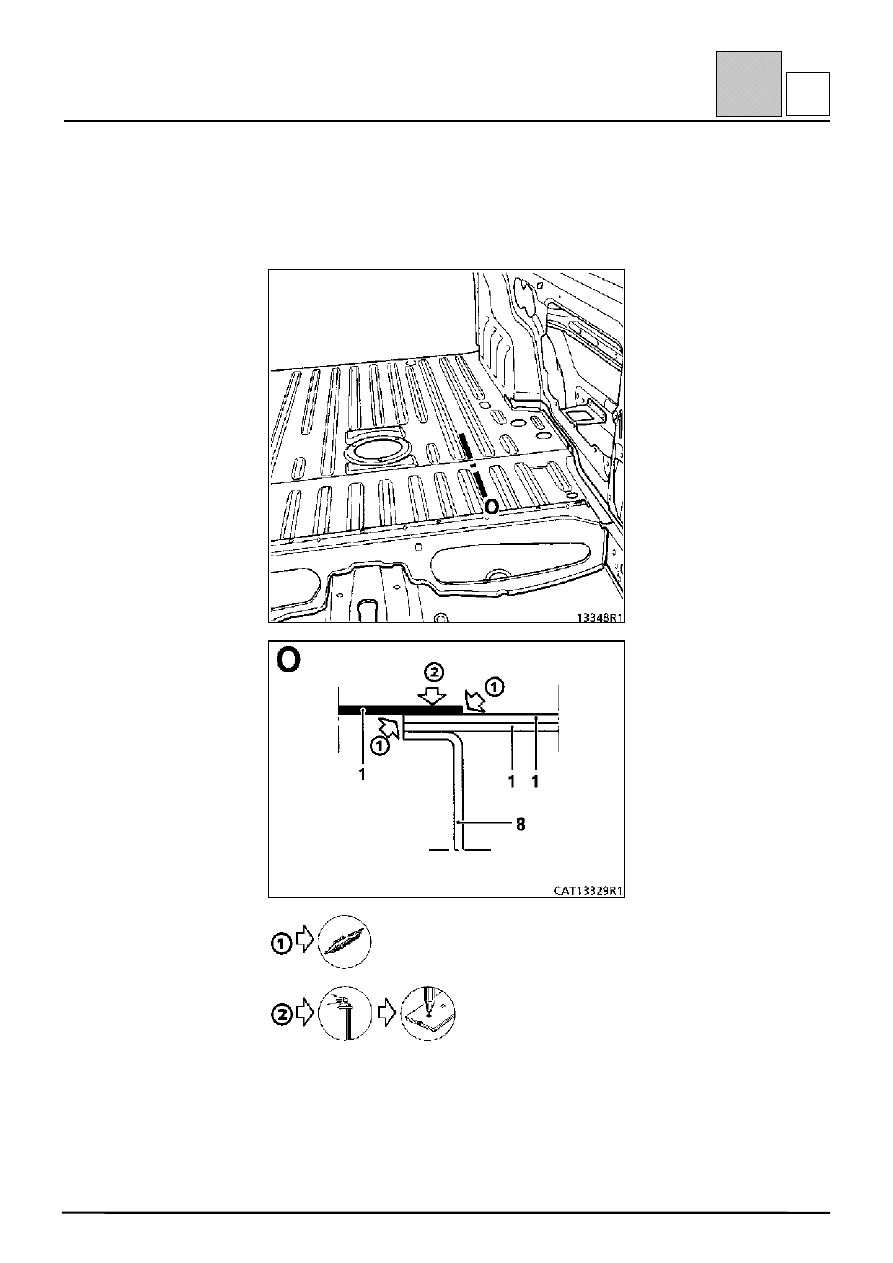

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены задней части
пола при повреждениях от удара сзади.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь без комплектующих.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

задняя часть пола;
задний лонжерон.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Элемент жесткости задней части пола

1,0

2 Задняя часть пола

0,8

3 Задний лонжерон

1,5
