ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Элемент жесткости задней части пола

41-54

41

O







ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Крайняя задняя поперечина

41-55

41

P

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены панели задка при
повреждениях от удара сзади.

Обязательна замена удлинителей (11) и (12)
лонжеронов, которые заказываются отдельно.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

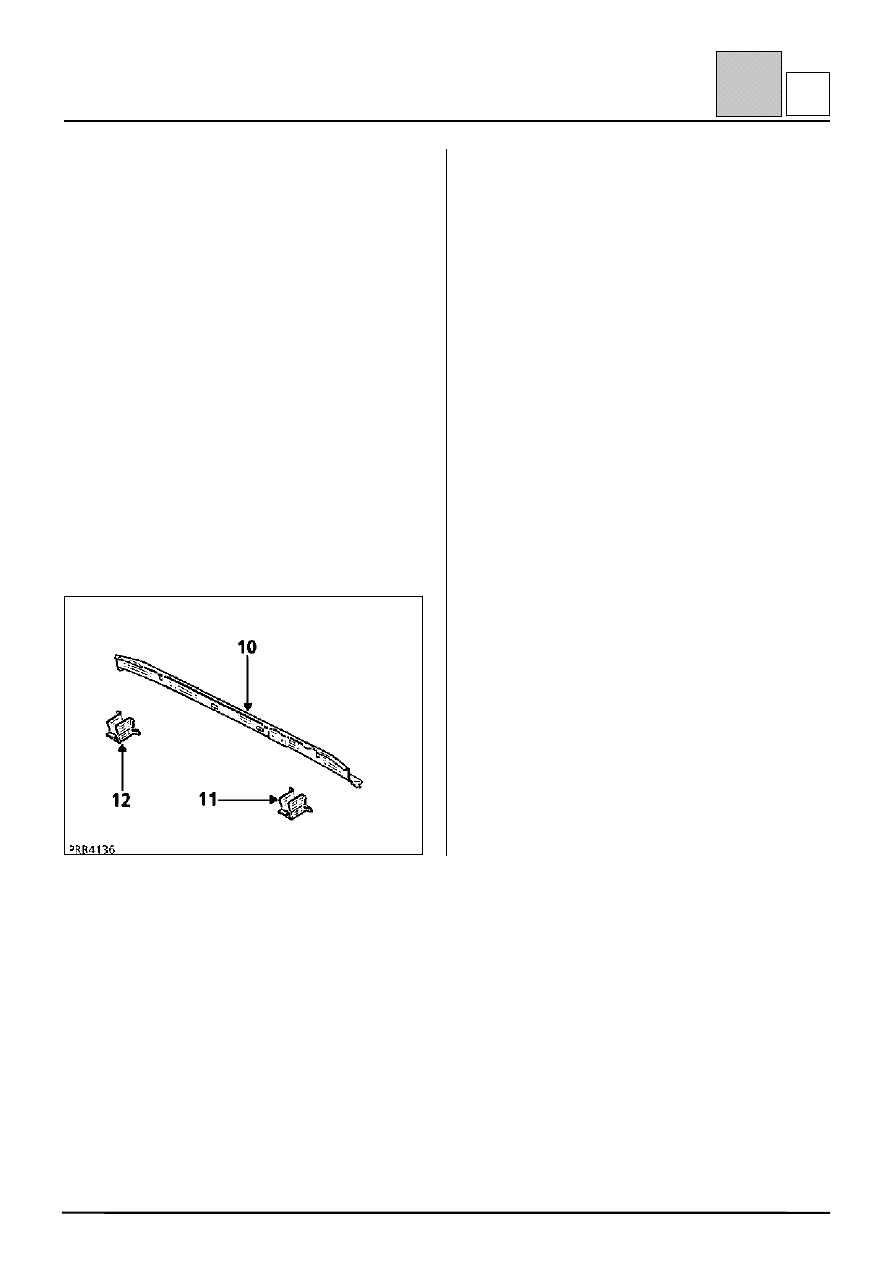

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

10 –

Заменяемая деталь в сборе с
усилителем заднего ударопоглощающего
элемента.

11 и 12 – Удлинители лонжеронов.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

усилитель заднего ударопоглощающего элемента;
буксировочная проушина (левая сторона);
удлинители задних лонжеронов;
желоб боковой панели;
внутренняя панель боковины;
задняя часть пола;
лонжерон.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Крайняя задняя поперечина

1,2

2 Усилитель заднего ударопоглощающего

элемента

1,0

3 Буксировочная проушина (левая

сторона)

1,5

4 Удлинитель заднего лонжерона

1,5

5 Желоб боковой панели

1,5

6 Внутренняя панель боковины

0,7

7 Задняя часть пола

0,8

8 Лонжерон

1,5

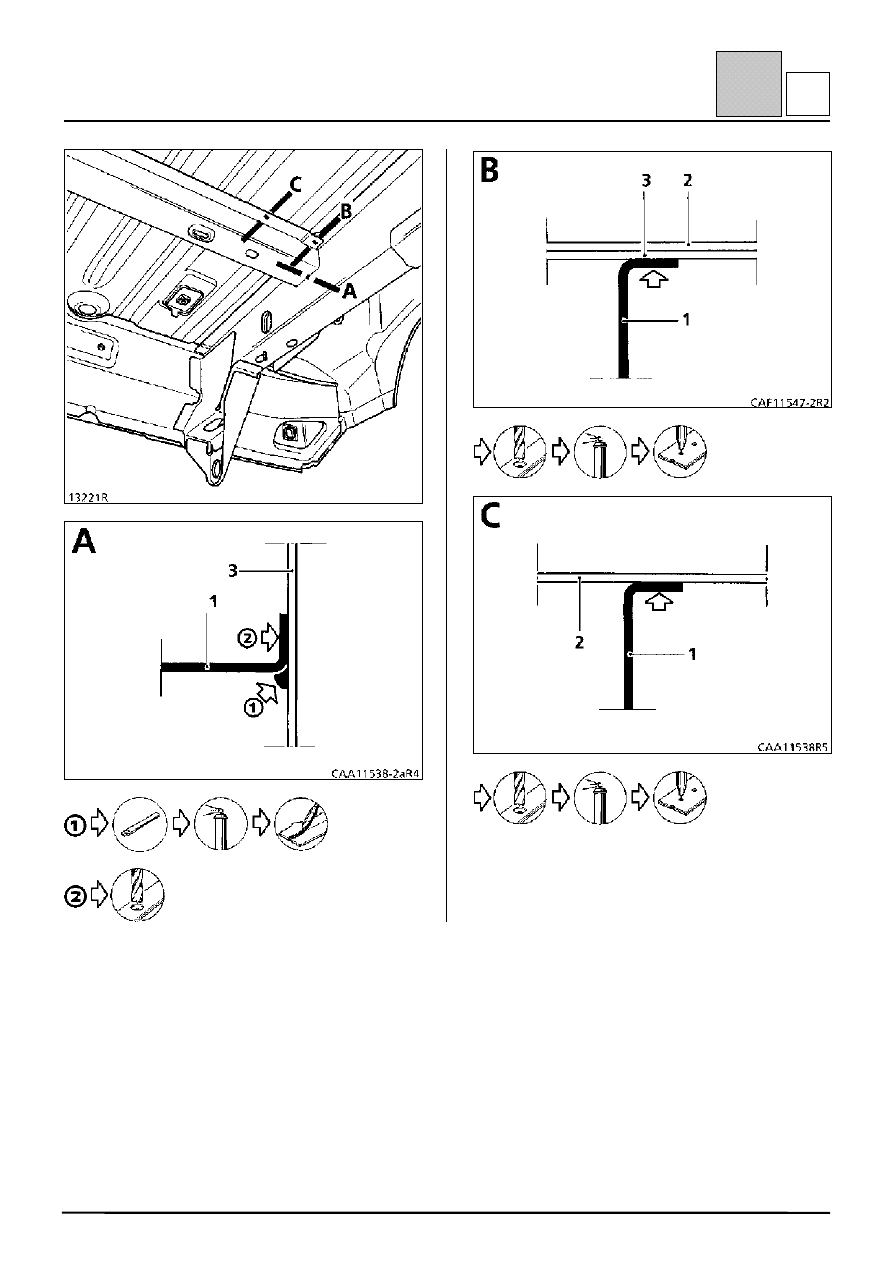

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Крайняя задняя поперечина

41-56

41

P





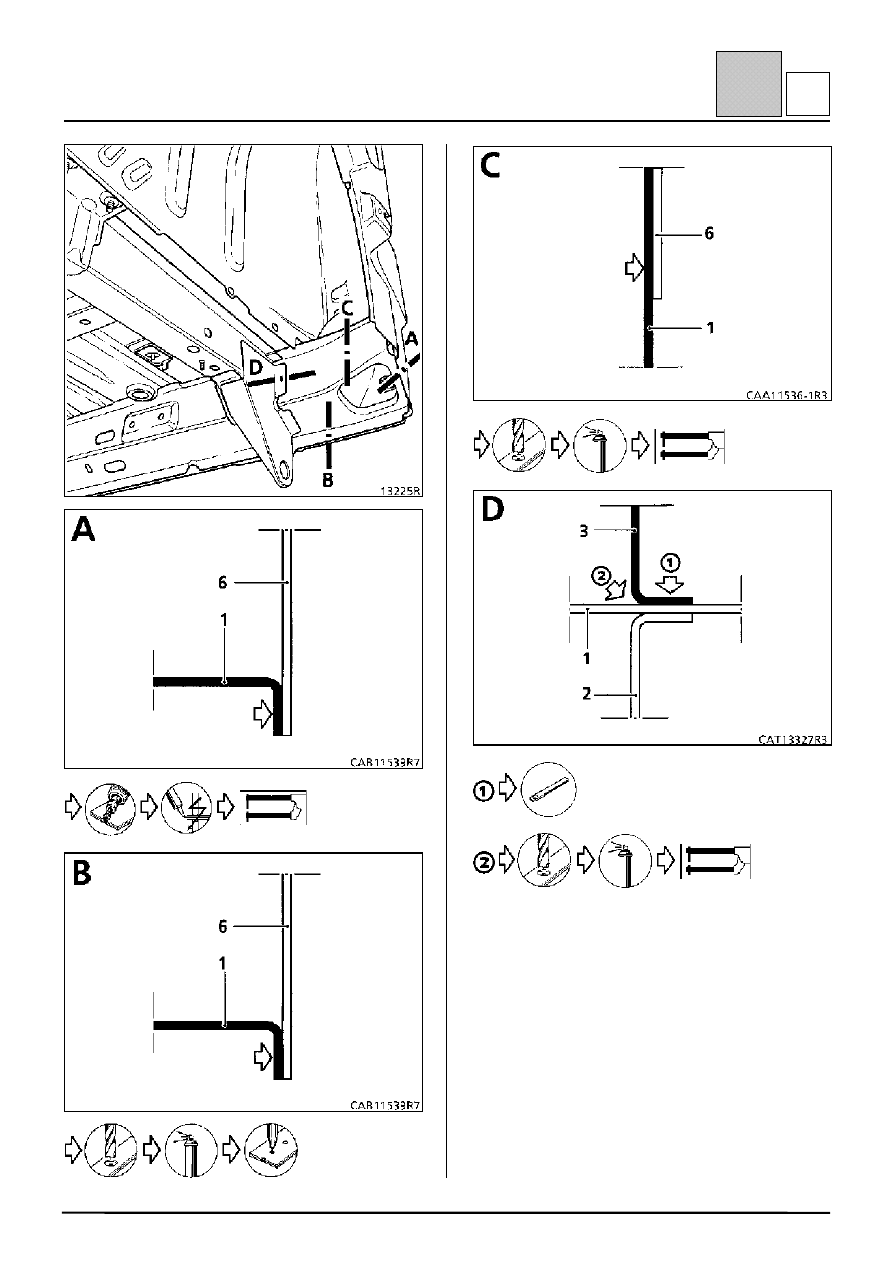

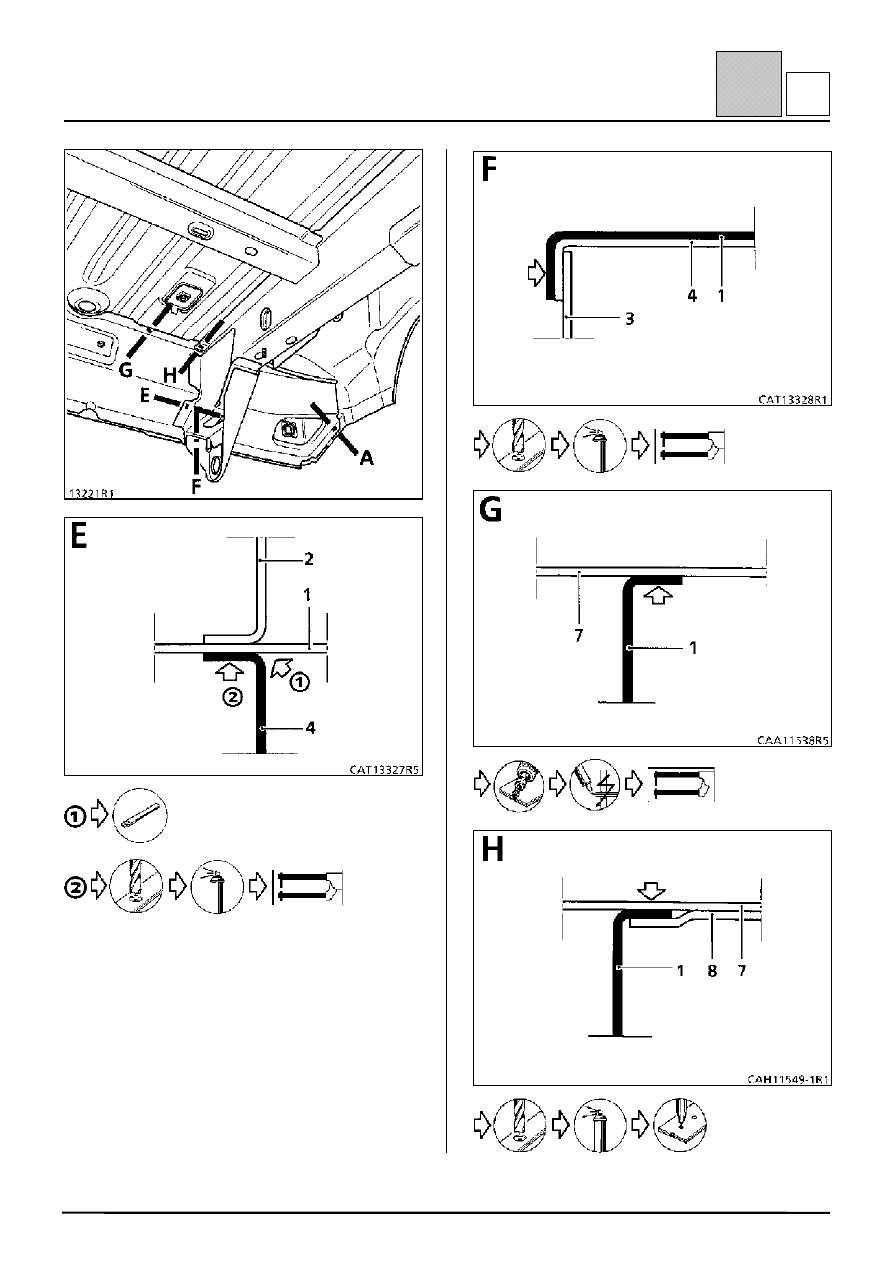

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Крайняя задняя поперечина

41-57

41

P
