Renault duster. Руководство - часть 204





87B-7

V1

87B

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

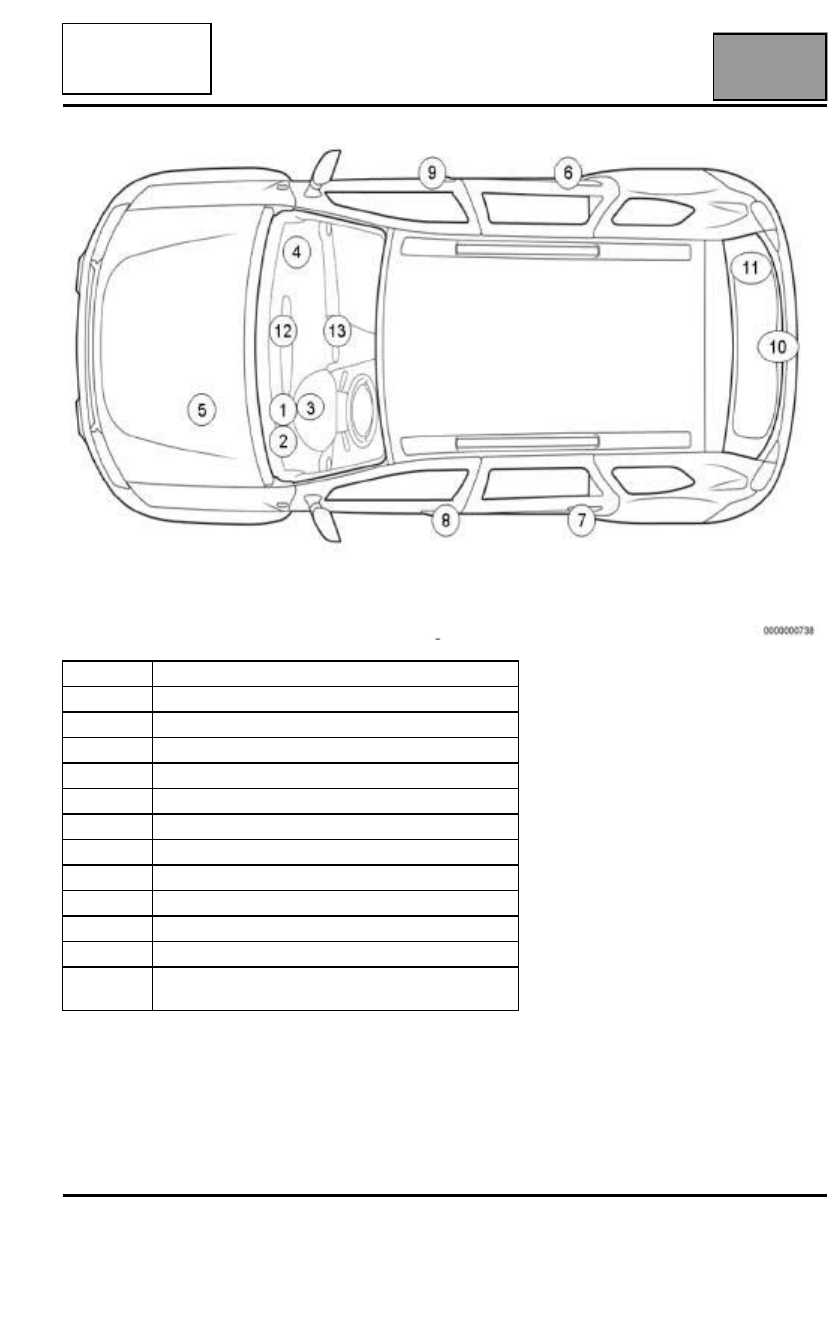

1

ЦЭКБС

2

Блок предохранителей и реле в салоне

3

Щиток приборов

4

Диагностический разъем

5

ЭБУ системы впрыска

6

Концевой выключатель правой задней двери

Концевой выключатель левой задней двери

8

Концевой выключатель двери водителя

9

Концевой выключатель двери пассажира

10

Выключатель двери багажного отделения

11

Элемент обогрева заднего стекла

12

Включение обогрева заднего стекла

13

ЭБУ подушек безопасности / преднатяжителей
ремней безопасности

КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика – Перечень и расположение элементов

Renault

http___viamobile.ru

87B-8

V1

87B

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

ОБЩИЙ ПРИНЦИП РАБОТЫ

Центральный электронный коммутационный блок в салоне (ЦЭКБС) участвует в осуществлении
четырех функций (выполняемых несколькими ЭБУ):

– Доступ в автомобиль - Защита от угона

Данная функция подразделяется на три подфункции: "Доступ в автомобиль", "Защита от угона" и "Запуск
двигателя" (см. Главу 82D, Доступ в автомобиль и защита от угона).

– Функция "Отопление и климатическая установка с ручным управлением"

Для реализации этой функции ЦЭКБС управляет включением сигнальных ламп обогрева заднего стекла,
органами управления отоплением и запросами на включение климатической установки, при этом ЦЭКБС
передает запросы на ЭБУ системы впрыска:
– На автомобиле с ручным управлением климатической установкой: нажатием на выключатель

кондиционера.

– Функция "Очистка стекол"

Данная функция подразделяется на две подфункции: "Управление стеклоочистителями" и "Мощность
стеклоочистителей" (см. главу 85A, Стеклоочистители и стеклоомыватели).

– Функция "Освещение"

Данная функция подразделяется на две подфункции: "Управление наружным освещением" и "Мощность
наружного освещения" (см. главу 80D, "Наружное освещение").

КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика – Назначение элементов системы

Renault

http___viamobile.ru

87B-9

V1

87B

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

КОНФИГУРАЦИИ ЦЭКБС

Возможные варианты конфигурирования ЦЭКБС:

* АЗДВ: Автоматическое запирание дверей во время движения
* ЦЗ: центральный замок дверей.

Конфигурация

Команда

считывания

конфигурации

Наименование конфигурации

Конфигурация

CF020

LC020

Штатная защита периметра

SC008 "Тип ЦЭКБС"

Окно 1

CF052

LC166

Обогрев заднего стекла

CF053

LC178

Запрос реле стартера

CF054

LC009

Включение аварийной сигнализации в

случае удара

CF059

LC012

Повторное автоматическое запирание

открывающихся элементов кузова.

CF060

LC170

Разрешение функции АЗД*
диагностическим прибором

CF061

LC169

Запирание автомобиля функцией АЗД

CF063

LC047

Плафон освещения салона с временной

задержкой выключения

CF067

LC167

Обогрев заднего стекла при движении

автомобиля

SC008

Окно 2

CF070

LC113

Сигнальная лампа подушек безопасности

CF072

LC168

Временная задержка включения плафона

освещения

CF073

LC097

Тип ключа

CF077

LC124

Послепродажная охранная сигнализация

CF047

LC171

Функция радиочастотного

дистанционного управления

CF130

LC163

Сигнализация превышения заданной

скорости движения

CF051

LC023

Модель двигателя

SC008

Окно 3

CF068

LC179

Предупреждение сигнализации прицепа

CF069

LC116

Прерывистые изменения в зависимости

от скорости движения

CF082

LC149

Запирание ключом

CF048

LC165

Сигнальная лампа незастегнутого ремня

безопасности

CF071

LC164

Система электронной противоугонной

блокировки запуска двигателя

CF064

LC172

Тип выключателя центрального

замка (ЦЗ)*

LC064

Очиститель заднего стекла

SC008

LC142

Сигнальная лампа заднего

противотуманного света

CF167

LC065

Прерывистый зуммер

CF167

КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика – настройка

Renault

http___viamobile.ru

87B-10

V1

КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика – настройка

87B

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

КОНФИГУРИРОВАНИЕ ЭБУ ЦЭКБС

• При включенном зажигании установите режим обмена данными с ЭБУ ЦЭКБС.
• Меню "Ремонтный режим", перейдите к вставке "Конфигурация".
Выберите сценарий: SC008 Тип ЦЭКБС и выполняйте инструкции, приводимые на экране
диагностического прибора.

Проверьте правильность регистрации внесенных данных с помощью меню Считывание конфигураций.
