86A-28

V1

АУДИОСИСТЕМА

ТЕСТ

86A

ПРОВЕРКА 1

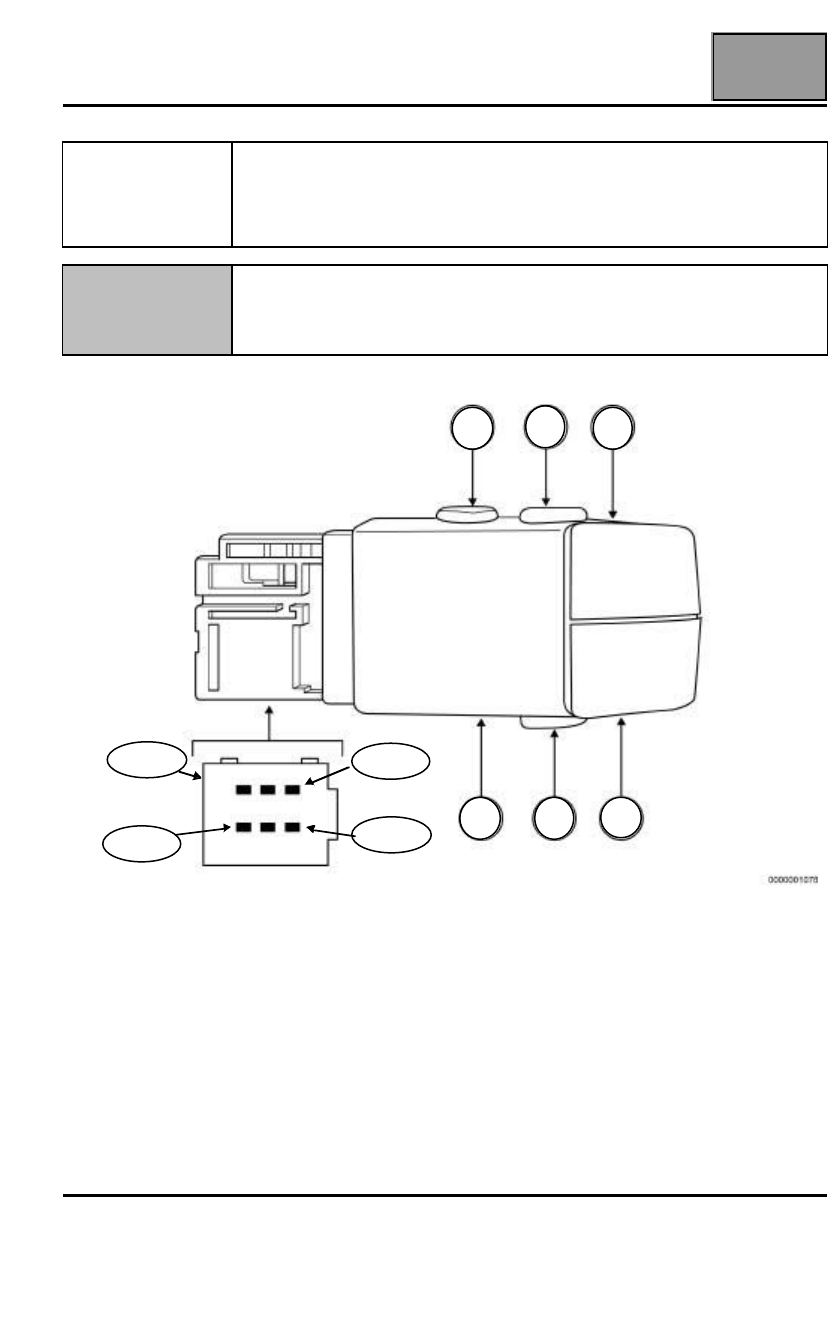

Проверка сопротивления ПДУ аудиосистемы

УКАЗАНИЯ

Проверка выполняется мультиметром в режиме омметра, подключенным к
контактам вилочной части разъема пульта дистанционного управления
аудиосистемой.

34AU

34AS

34AT

34AP

1

2

3

6

5

4

Renault

http___viamobile.ru

86A-29

V1

АУДИОСИСТЕМА

ТЕСТ

86A

ПРОВЕРКА 1

ПРОДОЛЖЕНИЕ

Воздействие на пульт дистанционного

управления аудиосистемой

Контакты вилочной части

разъема

Сопротивление (Ω

Ω

Ω

Ω)

Нижняя кнопка (5)

между цепями 34AU и 34AP

< 150

Кнопка уменьшения громкости (4)

между цепями 34AS и 34AP

< 150

Кнопка увеличения громкости (3)

между цепями 34AT и 34AP

< 150

Верхняя правая кнопка (2)

между цепями 34AU и 34AQ

< 150

Верхняя левая кнопка (1)

между цепями 34AS и 34AQ

< 150

Ручка, 1

-ое

 фиксированное положение (6)

между цепями 34AU и 34AR

< 150

Ручка, 2

-ое

 фиксированное положение (6)

между цепями 34AS и 34AR

< 150

Ручка, 3

-е

 фиксированное положение (6)

между цепями 34AT и 34AR

< 150

Renault

http___viamobile.ru

8

Электрооборудование

V1

87B

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
руководства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

V1

Все права принадлежат RENAULT s.a.s.

Edition Russe

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения RENAULT s.a.s.

© Renault s.a.s. 2009

КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

ЦЭКБС
Номер версии программного
обеспечения диагностики (Vdiag): 09

Диагностика – Вводная часть

87B - 2

Диагностика – Перечень и расположение

элементов

87B - 7

Диагностика – Назначение элементов системы

87B - 8

Диагностика – настройка

87B - 9

Диагностика – Замена элементов системы

87B - 11

Диагностика – Сводная таблица неисправностей 87B - 12
Диагностика – Интерпретация неисправностей

87B - 13

Диагностика – Контроль соответствия

87B - 19

Диагностика – Интерпретация состояний

87B - 22

Диагностика – Сводная таблица команд

87B - 28

Диагностика – Интерпретация команд

87B - 29

Диагностика – Жалобы владельцев

87B - 35

Диагностика – АПН

87B - 37

Renault

http___viamobile.ru

87B-2

V1

87B

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

1.

ПРИМЕНИМОСТЬ ДОКУМЕНТА

В данном документе описана процедура диагностики, применяемая для всех ЭБУ, имеющих следующие
характеристики:

2.

ДОКУМЕНТАЦИЯ, НЕОБХОДИМАЯ ДЛЯ ДИАГНОСТИКИ

Вид документации:

Методика диагностики (настоящий документ):
– Компьютерная диагностика (встроенная в диагностический прибор), ПО Dialogys.
Электросхемы:
– Видеосхема.

Диагностические приборы:

– CLIP

Приборы и оборудование, используемые для проведения работ:

Если данные, полученные с помощью диагностического прибора, требуют проверки электрических
цепей, подсоедините контактную плату Elé. 1622 или универсальную контактную плату Elé. 1681.

Автомобиль (или автомобили): DUSTER

Наименование ЭБУ: ЦЭКБС

Проверяемая функция: КОММУТАЦИОННЫЙ
БЛОК В САЛОНЕ

№ версии программного обеспечения
диагностики (Vdiag): 09

Необходимые оборудование и приборы:

Диагностический прибор

Мультиметр

Elé. 1622

Контактная плата

Elé. 1622

Универсальная контактная плата

ВАЖНОЕ ЗАМЕЧАНИЕ:
– Проверки с использованием контактной платы Elé. 1622 или Elé. 1681 должны выполняться только при

отключенной аккумуляторной батарее.

– Контактная плата предназначена для использования только с мультиметром. Ни в коем случае не

подключайте источник питания напряжением 12 В к проверяемым точкам.

UCH_V09_PRELI

КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика – Вводная часть
