Instruments and controls

Service indicator

  More than 1 800 miles (3 000 km)
remain before the next service is due

 When the ignition is switched on, no service
information appears in the screen.

 System which informs the driver when the
next service is due, in accordance with the
manufacturer's servicing schedule.
 The point at which the service is due is
calculated from the last indicator zero reset. It
is determined by two parameters:
   -

the distance travelled,

  -

the time elapsed since the last service.

  Between 600 miles (1 000 km) and
1 800 miles (3 000 km) remain
before the next service is due

 For 5 seconds after the ignition is switched on, the
spanner symbolising the service operations comes
on. The distance recorder display line indicates the
distance remaining before the next service is due.
Example:  1 700 miles (2 800 km) remain before
the next service is due.
 For 5 seconds after the ignition is switched on, the
screen indicates:

 5 seconds after the ignition is switched on,
the spanner goes off ; the distance recorder

s off

resumes its normal operation. The screen then
indicates the total and trip distances.

  Less than 600 miles (1 000 km)
remain before the next service is due

Example:  400 miles (900 km) remain before
the next service is due.
 For 5 seconds after the ignition is switched on,
the screen indicates:

 5 seconds after the ignition is switched on,
the distance recorder resumes its normal
operation.  The spanner remains on  to
indicate that a service must be carried out
soon.

  Illumination of the key is accompanied
by a message in the instrument panel
screen.

34

i

i

Instruments and controls

  Service overdue

 For 5 seconds after the ignition is switched
on, the spanner flashes  to indicate that the
service must be carried out as soon as possible.
Example:  the service is overdue by 300 miles
(300 km).
 For 5 seconds after the ignition is switched on,
the screen indicates:

 The distance remaining may be
weighted by the time factor, depending
on the driving conditions.
 Therefore, the spanner may also come
on if you have exceeded the two year
service interval.

 Following this operation, if you wish to
disconnect the battery, lock the vehicle
and wait at least five minutes for the
zero reset to be taken into account.

 5 seconds after the ignition is switched on,
the distance recorder resumes its normal
operation.  The spanner remains on.

Service indicator zero reset

 After each service, the service indicator must
be reset to zero.
 The procedure for resetting to zero is as
follows:
   switch off the ignition,
   press and hold the trip distance recorder

zero reset button,

   switch on the ignition; the distance recorder

display begins a countdown,

   when the display indicates  "=0" , release

the button; the spanner disappears.

  Retrieving the service
information

 You can access the service information at any
time.
   Press the trip distance recorder zero reset

button.



The service information is displayed for a
few seconds, then disappears.

1

35

i

Instruments and controls

  Low oil level

 This is indicated by a message in the
instrument panel screen.
 If the low oil level is confirmed by a check using
the dipstick, the level must be topped up to
avoid damage to the engine.

  Oil level gauge fault

 This is indicated by a message in the
instrument panel screen. Contact a PEUGEOT
dealer or a qualified workshop.

  Dipstick

 Refer to the "Checks" section to locate the
dipstick and the oil filler cap on your engine.
 There are 2 marks on the dipstick:

 The total mileage is displayed in zone  A  of the
screen and the trip mileage in zone  B .

 With the trip mileage displayed, press the
button for a few seconds.

  Mileage recorder

  Trip recorder zero reset

 System which informs the driver of the validity
or invalidity of the engine oil level.
 This information is indicated for a few seconds
when the ignition is switched on, after the
service information.

 The level read will only be correct if
the vehicle is on level ground and the
engine has been off for more than
30 minutes.

   -

 A  = max; never exceed this
level,

  -

 B  = min; top up the level via
the oil filler cap, using the
grade of oil suited to your
engine.

  Oil level correct

 This is indicated by a message in the
instrument panel screen.

36

Instruments and controls

 System which provides current information
concerning the trip (range, consumption…).

               Trip computer

  Instrument panel screen

  Information display

   Press the button, located at the end of

the  wiper stalk , to display the various trip
computer tabs in succession.

    -

The current information tab
with:
       the range,
      the current fuel

consumption,

      the distance remaining to

be travelled.

    -

The trip  "1"  tab with:
       the distance travelled,
      the average fuel

consumption,

      the average speed,
  for the first trip.

    -

The trip  "2"  tab with:
       the distance travelled,
      the average fuel

consumption,

      the average speed,
  for the second trip.

   Pressing the button again takes you to a

black screen.



A further press returns you to the normal
display.

   Or on the steering mounted control.

1

37

i

i

i

Instruments and controls

 If dashes are displayed continuously
while driving in place of the digits,
contact a PEUGEOT dealer or a
qualified workshop.

 This function is only displayed from
20 mph (30 km/h).

 This value may vary following a change
in the style of driving or the relief,
resulting in a significant change in the
current fuel consumption.

A few definitions…

  Range

 (miles or km)
 This indicates the distance
which can still be travelled with
the fuel remaining in the tank
in relation to the average fuel
consumption over the last few
miles (kilometres) travelled.

 When the range falls below 20 miles (30 km),
dashes are displayed. After filling with at least
5 litres of fuel, the range is recalculated and is
displayed when it exceeds 60 miles (100 km).

  Current fuel consumption

 (mpg or l/100 km or km/l)
 This is the average fuel consumption
during the last few seconds.

  Average fuel
consumption

 (mpg or l/100 km or km/l)
 This is the average fuel
consumption since the last trip
computer zero reset.

  Average speed

 (mph or km/h)
 This is the average speed calculated
since the last trip computer zero reset
(ignition on).

  Trip reset

   When the trip required is displayed, press

the control for more than two seconds
or use the left hand thumbwheel of the
steering mounted controls.

 Trips  "1"  and  "2"  are independent but their use
is identical.
 For example, trip  "1"  can be used for daily
figures, and trip  "2"  for monthly figures.

38

Instruments and controls

  Distance travelled

 (miles or km)
 This indicates the distance
travelled since the last trip
computer zero reset.

Stop & Start time
counter

 (minutes/seconds or hours/
minutes)
 If your vehicle is fitted with Stop &
Start, a time counter calculates
the time spent in STOP mode
during a journey.
It resets to zero every time the
ignition is switched on with the
key.

2

39

i

Access

 System which permits central unlocking or locking of the vehicle using the lock or from a distance. It is also used to locate and start the vehicle, as well
as providing protection against theft.

                        Remote control key

  Unfolding the key

   First press this button to unfold the key.

 "Keyless Entry and
Starting" system

  System that allows the opening, closing
and starting of the vehicle while keeping the
electronic key on your person. It can also be
used as a remote control.

  Unlocking the vehicle
 Complete unlocking

  Using the key

   Turn the key to the front of the vehicle to

unlock the vehicle.

  Using the remote control

   Press the open padlock to unlock

the vehicle.

 Holding this button down opens the
windows automatically.

  Using the electronic key

   With the electronic key on your person and

in the defined zone, pass your hand behind
the door handle to unlock the vehicle, then
pull on the handle to open the door.



Your passengers can also open their doors,
as soon as the electronic key is in the
defined zone.

  Unlocking is confirmed by rapid
flashing of the direction indicators for
approximately two seconds.
 According to version, the door mirrors
unfold at the same time.

40

i

Access

          Selective unlocking

   To unlock the driver's door only

press the open padlock once.

  Using the remote control

 This is set via the instrument panel
screen configuration menu.
 Complete unlocking is activated by
default.

  Using the electronic key

   To unlock only the driver's door with the

electronic key on your person, pass your
hand behind the driver's door handle then
pull the handle to open the door.

   To unlock the vehicle completely, pass your

hand behind one of the passenger door
handles, on the side of the vehicle where
the electronic key is located, then pull the
door handle.

  Each unlocking is confirmed by rapid
flashing of the direction indicators for
approximately two seconds.
 According to version, the door mirrors
unfold at the same time as the first
unlocking action.

Unlocking the boot

  Using the remote control

   Press this button to unlock the

vehicle and open the boot.

  Using the electronic key

   With the electronic key in the defined zone,

press button  1  (Saloon) or lift lever  2  (SW)
to unlock the vehicle and open the boot.

   To unlock the other doors and the boot,

press the open padlock again

2

41

!

Access

  Boot only function activated

 This is set in the instrument panel
configuration menu.

 This function is deactivated by default.
   use of the remote control or the electronic

key then unlocks and/or opens only the
boot.

  Don't forget to lock your boot
afterwards.

Locking the vehicle
 Normal locking

  Using the key

   Turn the key towards the rear of the vehicle

to lock the vehicle completely.

  Using the remote control

   Press the closed padlock to lock

the vehicle completely.

  Using the electronic key

   With the electronic key in the defined zone,

press with a finger on the door handle (at
the markings) to lock the vehicle.

   From the boot (SW only), with the

electronic key in the defined zone, press a
button to lock the vehicle.

42

i

!

i

!

Access

  As a safety measure (children on
board), never leave the vehicle without
taking your key, even for a short period.

 Guard against theft when the electronic
key is in the defined zone with the
vehicle unlocked.

  Maintaining any locking action
automatically closes the windows and
sunroof.
 Locking is confirmed by fixed
lighting of the direction indicators for
approximately two seconds.
 According to version, the door mirrors
fold at the same time.

  If one of the doors or the boot is still
open or if an electronic key has been
left inside the vehicle, the central
locking does not take place.
 When the vehicle is locked, if it is
unlocked inadvertently, it will relock
automatically after about thirty seconds
unless a door is opened.

 It is not possible to lock the vehicle if an
electronic key is left inside the vehicle.
 After a long period of parking, the
automatic detection functions of the
electronic key are inhibited so as to not
discharge the vehicle's battery. You
should then use the remote control
function of the electronic key to unlock
the vehicle.

 The folding and unfolding of the door
mirrors by the remote control can be
deactivated by a PEUGEOT dealer.

Deadlocking

 Deadlocking renders the exterior and
interior door controls inoperative.
 It also deactivates the manual central
control button.
 Therefore, never leave anyone inside
the vehicle when it is deadlocked.



  Using the key

   Turn the key to the rear in the driver's door

lock to lock the vehicle completely.

   Turn the key to the rear again within five

seconds to deadlock the vehicle.

2

43

i

Access

lighting of the direction indicators for
approximately two seconds.

  Using the remote control

   Press the closed padlock to lock

the vehicle completely or press
the closed padlock for more
than two seconds to close the
windows automatically in addition
to locking.

  Using the electronic key

 By the doors:
   With the electronic key in the defined zone,

press a finger on the door handle (at the
markings) to lock the vehicle.

   Within five seconds, press the door handle

again to deadlock the vehicle.

 By the tailgate (SW only):
   With the electronic key in the defined zone,

press the button to lock the vehicle.

   Within five seconds, press the button to

deadlock the vehicle.

   Press the closed padlock again within five

seconds to deadlock the vehicle.

44

!

!

Access

 Locking/unlocking from the inside

  Automatic central locking of the
doors

 The doors can lock automatically while driving
(speed above 6 mph [10 km/h]).
 To activate or deactivate this function,
press and hold the button until the message
"Automatic door locking activated or
deactivated" appears.

 If the vehicle is deadlocked, the button
is not active. In this case, use the key or
the remote control to unlock.

  Driving with the doors locked may make
access to the passenger compartment
by the emergency services more
difficult in an emergency.

   Folding the key

   First press this button to fold the key.

   Press the closed padlock to

locate your locked vehicle in a
car park.

Locating your vehicle

   Press the button.
 This allows the doors and the boot to be locked
or unlocked.

 This is indicated by lighting of the courtesy
lamps and flashing of the direction indicators
for a few seconds.

2

45

Access

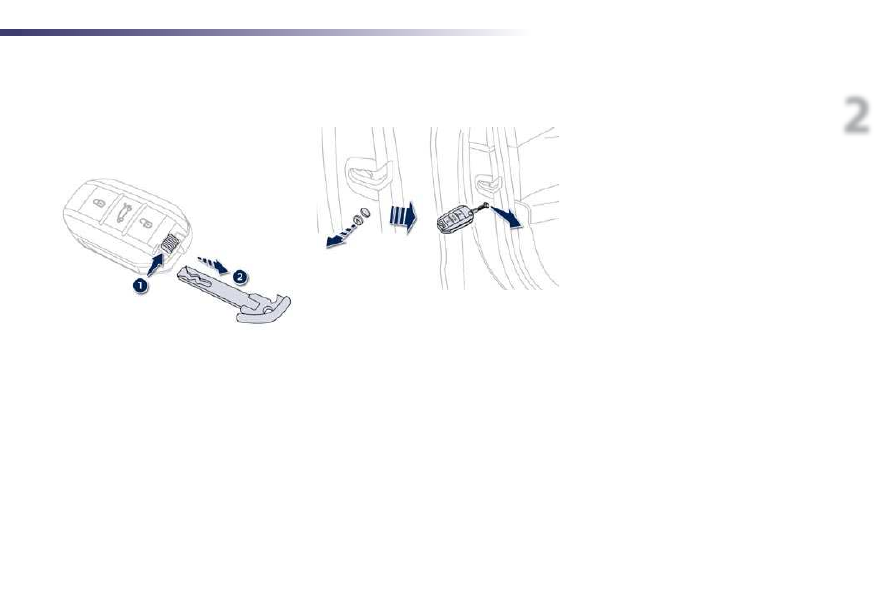

      Emergency procedure

  Emergency unlocking/
locking
using the electronic key

 The integral key is used to lock and unlock the
vehicle when the electronic key cannot operate:
   -

cell battery flat, vehicle battery discharged
or disconnected, ...

  -

vehicle located in an area with strong
electromagnetic emissions.

   Pull on button  1 , to extract the integral key  2 .
   Unlock or lock the vehicle using the key.

  Manual locking

  Driver's door

 Insert the key in the lock to lock or unlock the
door.

  Passenger doors

   On the rear doors, check that the child lock

is not on.

   Remove the black cap located on the edge

of the door, using the key.

   Insert the key into the aperture without

forcing, then without turning, move the latch
sideways towards the inside of the door.

   Remove the key and refit the cap.

Remote control problem

 Following disconnection of the vehicle battery,
replacement of the remote control battery or
in the event of a remote control malfunction,
you can no longer unlock, lock or locate your
vehicle.
   First of all, use the key in the lock to unlock

or lock your vehicle.

   Then, reinitialise the remote control.
 If the problem persists, contact a PEUGEOT
dealer or a qualified workshop as soon as
possible.

  Reinitialisation with the remote
control

   Switch on the ignition.
   Immediately press one of the remote

control buttons for a few seconds.

   Switch off the ignition.
 The remote control is fully operational again.

46

Access

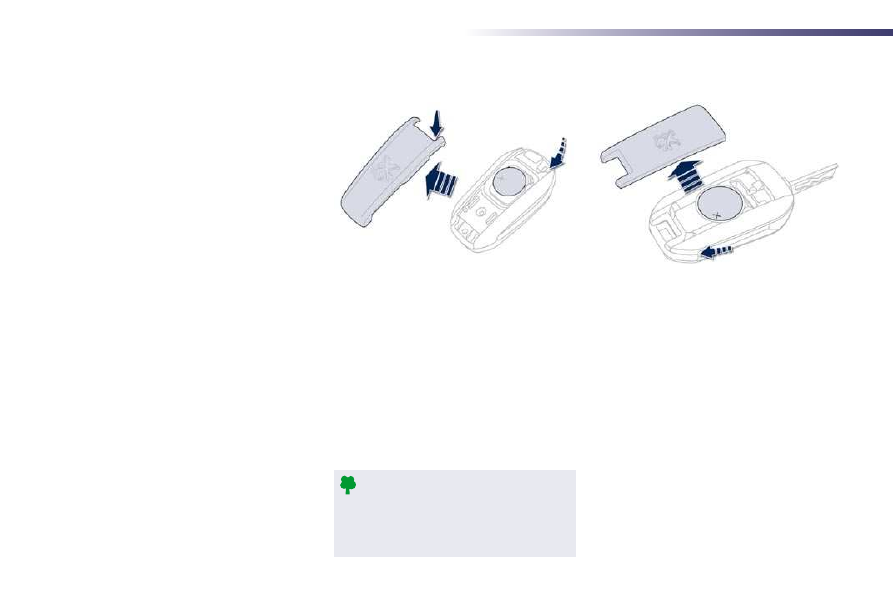

             Changing the battery of the key

 Battery ref.: CR2032/3 volts.
 This replacement battery is available from a
PEUGEOT dealer or a qualified workshop.
 A message appears in the instrument panel
screen when replacement of the battery is
needed.
   Unclip the cover using a small screwdriver

at the cutout.

   Lift off the cover.
   Remove the flat battery from its location.
   Fit the new battery into its location

observing the original direction of fitment.

   Clip the cover onto the casing.

Do not throw the remote control
batteries away, they contain metals
which are harmful to the environment.
 Take them to an approved collection
point.

  Reinitialisation with the
electronic key

   Switch of the ignition.
   Immediately press one of the remote

control buttons for a few seconds.

   Switch on the ignition
 The electronic key is fully operational again.

Changing the battery of the
electronic key

 Battery ref.: CR2032/3 volts.
 This replacement battery is available from a
PEUGEOT dealer or a qualified workshop.
 A message is displayed in the instrument panel
screen when replacement of the battery is
needed.
   Unclip the cover using a pointed object at

the key ring.

   Slide the flat battery out of its location.
   Slide the new battery into its location

observing the original direction of fitment.

   Clip the cover in place starting at the front.
   Reinitialise the electronic key.

2

47

!

Access

Lost keys, remote control, electronic key

 Visit a PEUGEOT dealer with the vehicle's V5 registration document and your personal identification documents.
 The PEUGEOT dealer will be able to retrieve the key code and the transponder code required to order a replacement.

  Remote control

 The high frequency remote control is a sensitive system; do not operate it while it is in your pocket as there is a possibility that it may unlock the
vehicle, without you being aware of it.
 Do not repeatedly press the buttons of your remote control out of range and out of sight of your vehicle. You run the risk of stopping it from
working and the remote control would have to be reinitialised.
 The remote control does not operate when the key is in the ignition, even when the ignition is switched off.

  Locking the vehicle

 Driving with the doors locked may make access to the passenger compartment by the emergency services more difficult in an emergency.
 As a safety precaution (with children on board), remove the key from the ignition or take the electronic key when you leave the vehicle, even for
a short time.

  Electrical interference

 The Keyless Entry and Starting electronic key may not operate if close to certain electronic devices: telephone, laptop computer, strong
magnetic fields, ...

  Anti-theft protection

 Do not make any modifications to the electronic engine immobiliser system; this could cause malfunctions.
 Don't forget to turn the steering to engage the steering lock.

  When purchasing a second-hand vehicle

 Have the key codes memorised by a PEUGEOT dealer, to ensure that the keys in your possession are the only ones which can start the vehicle.

2

39

i

Access

 System which permits central unlocking or locking of the vehicle using the lock or from a distance. It is also used to locate and start the vehicle, as well
as providing protection against theft.

                        Remote control key

  Unfolding the key

   First press this button to unfold the key.

 "Keyless Entry and
Starting" system

  System that allows the opening, closing
and starting of the vehicle while keeping the
electronic key on your person. It can also be
used as a remote control.

  Unlocking the vehicle
 Complete unlocking

  Using the key

   Turn the key to the front of the vehicle to

unlock the vehicle.

  Using the remote control

   Press the open padlock to unlock

the vehicle.

 Holding this button down opens the
windows automatically.

  Using the electronic key

   With the electronic key on your person and

in the defined zone, pass your hand behind
the door handle to unlock the vehicle, then
pull on the handle to open the door.



Your passengers can also open their doors,
as soon as the electronic key is in the
defined zone.

  Unlocking is confirmed by rapid
flashing of the direction indicators for
approximately two seconds.
 According to version, the door mirrors
unfold at the same time.
