187

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

ЗАМЕНА

КОЛЕСА

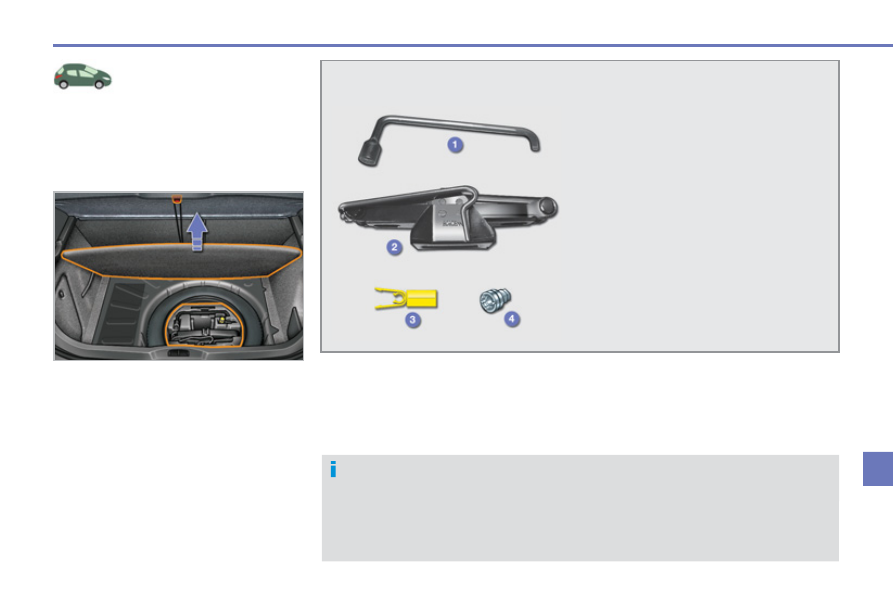

Комплект инструментов расположен под по-

лом багажного отделения.
Чтобы достать инструменты:
   )   откройте багажное отделение,
  )   поднимите полик,
  )   закрепите его, зацепив его шнур за крю-

чок держателя полки,

) снимите с фиксаторов и выньте модуль с

инструментами.

Все перечисленные здесь инструменты

предназначены только для Вашего ав-

томобиля. Не используйте их для других

целей.
1. Баллонный ключ.

Служит для снятия колпака и отвора-

чивания болтов крепления колеса.

2. Домкрат с ручкой в комплекте.

Служит для поднятия автомобиля.

3. Съемник декоративных колпачков с

болтов крепления колес.

Используется для снятия декоратив-

ных колпачков с головок болтов креп-

ления легкосплавных дисков.

4. Втулка для "антикражных" болтов (в

перчаточном ящике)

Используется в качестве переходни-

ка для отворачивания "антикражных"

болтов баллонным ключом.

Перечень инструментов

Доступ к инструментам

Колесо с колпаком
Перед тем как снять колесо , снимите с него декоративный колпак, поддев его баллон-

ным ключом 1 возле воздушного вентиля.
После установки колеса на место установите на него декоративный колпак, совместив

его метку с воздушным вентилем, а затем придавив его ладонью по всей окружности.

Порядок действий при замене проколотого

колеса запасным с использованием штатно-

го комплекта инструментов.

188

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

Установка колеса со штампованным

диском
Если на Вашем автомобиле установ-

лены легкосплавные колесные диски,

то при затяжке болтов Вы заметите,

что их опорные поверхности не каса-

ются плоскости штампованного диска.

Это - нормальное явление, так как диск

прижимается к ступице коническими

фасками болтов.

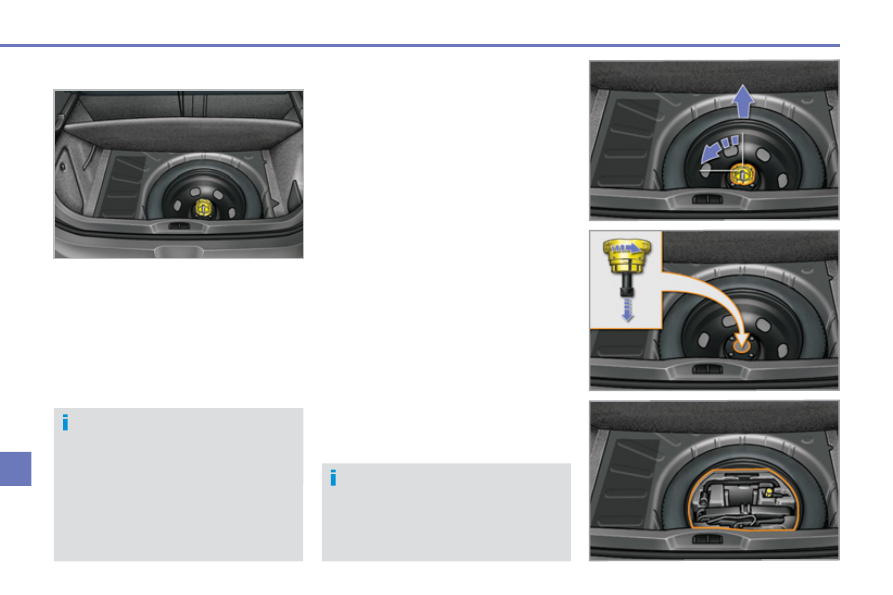

Доступ к запасному колесу

Запасное колесо находится под полом ба-

гажного отделения.
В зависимости от страны поставки, запасное

колесо может быть смонтировано либо на

штампованном диске, либо на легкосплавном.
О том, как его достать, читайте в разделе

"Доступ к инструментам".

Извлечение колеса
) Отверните расположенный в центре

винт желтого цвета.

) Приподнимите запасное колесо со своей

стороны и потяните его на себя.

) Выньте колесо из багажного отделения.

Укладка колеса на место
) Уложите колесо в нишу багажного отде-

ления.

) Отверните на несколько оборотов жел-

тый винт, а затем установите его в цен-

тре колеса.

) Чтобы тщательно закрепить колесо, за-

верните винт полностью, пока не послы-

шатся щелчки.

) В центре колеса уложите инструмен-

тальный модуль и закрепите его.

Датчик давления воздуха в колесе
Запасное колесо не оснащено датчи-

ком падения давления воздуха. Проко-

лотое колесо следует отремонтировать

в сервисной сети PEUGEOT или в спе-

циализированном техцентре.

189

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

ЗАМЕНА КОЛЕСА

Порядок действий при замене

проколотого колеса запасным с

использованием штатного ком-

плекта инструментов.

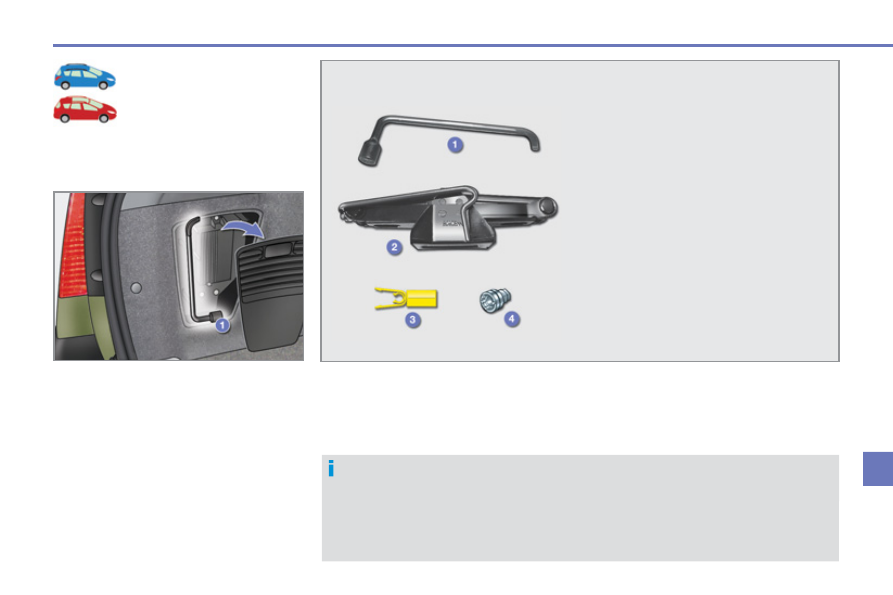

Баллонный ключ 1 находится в боковой

обивке с левой стороны багажного отделе-

ния; чтобы достать его:
) откройте багажное отделение,
) снимите крышку с ниши, расположенной

в обивке с левой стороны,

) снимите с кронштейна баллонный ключ,
Инструменты 2 и 3 расположены в футля-

ре, уложенном под запасным колесом; все

это находится сзади под автомобилем (как

достать их, читайте в параграфе "Доступ к

запасному колесу" на след. странице).

Доступ к инструментам

Перечень инструментов

Колесо с колпаком
Перед тем как снять колесо , снимите с него декоративный колпак, поддев его баллон-

его метку с воздушным вентилем, а затем придавив его ладонью по всей окружности.

Все перечисленные здесь инструменты

предназначены только для Вашего автомо-

биля. Не используйте их для других целей.
1. Баллонный ключ.

Служит для снятия колпака и отворачи-

вания болтов крепления колеса.

2. Домкрат с ручкой в комплекте.

Служит для поднятия автомобиля.

3. Съемник декоративных колпачков с

болтов крепления колес.

Используется для снятия декоративных

колпачков с головок болтов крепления

легкосплавных дисков.

4. Втулка для "антикражных" болтов (в

перчаточном ящике или в инструмен-

тальном модуле, находящемся под за-

пасным колесом).

Используется в качестве переходника

для отворачивания "антикражных" бол-

тов баллонным ключом.

190

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

Установка колеса со штампованным

диском или колеса-"галеты"
Если на Вашем автомобиле установле-

ны легкосплавные колесные диски, то

при затяжке болтов Вы заметите, что

их опорные поверхности не касаются

плоскости штампованного диска и дис-

ка-"галеты". Это - нормальное явление,

так как диск прижимается к ступице ко-

ническими фасками болтов.

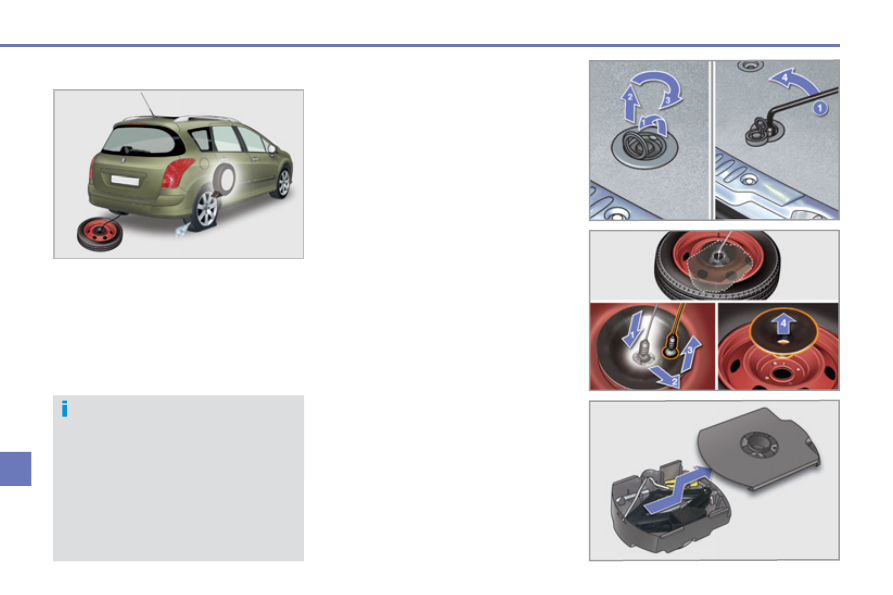

Доступ к запасному колесу

Запасное колесо находится в держателе под

задним полом автомобиля.
В зависимости от страны поставки, запасное

колесо может быть смонтировано либо на

штампованном диске, либо на легкосплавном,

либо на неполноразмерном типа "галета".

Извлечение колеса

) Приподнимите ручку крышки, потяните

за нее кверху и поверните крышку, чтобы

открыть люк; так механизм держателя

колеса приводится в рабочее положение

и открывается доступ к удерживающей

его гайке.

) Полностью отверните гайку баллонным

ключом 1 , чтобы размотать трос меха-

низма держателя.

) Опустите колесо вместе с футляром и

извлеките его из-под автомобиля.

) Отцепите крюк от колеса с футляром,

чтобы высвободить их, как показано на

рисунке.

) Достаньте черный пластмассовый стер-

жень для центровки.

Доступ к инструментам
) Приподнимите колесо, чтобы извлечь

футляр с инструментом.

) Для открытия футляра нужно сместить

крышку на половину хода и снять ее.
