Практические советы по эксплуатации и обслуживанию

  *   Предохранители расположены за панелью приборов. Для их замены обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.

Предохранитель №

Номинальный ток, A

Защищаемая цепь

1

10

Фонари стоп-сигнала, ABS, коробка передач 2 Tronic

2

25

Центральный замок, дистанционное управление

3

20

Обогрев заднего стекла

4

7,5

Задние фонари, подсветка номерного знака, панель приборов, дисплей, корректор фар, ходовые огни
на светодиодах LED, стояночные огни

5

7,5

Диагностический разъем

6

7,5

Коробка передач 2 Tronic, задний противотуманный фонарь, система ESP, ходовые огни на светодиодах LED, панель приборов, тахометр

7

-

Не используется

8

7,5

Системы ABS/ESP, усилитель рулевого управления, вентилятор системы охлаждения двигателя

9

10

Фонарь заднего хода, центральный замок, электрические стеклоподъемники, обогрев заднего стекла,
спидометр, кондиционер воздуха, отопление салона, тахометр, дистанционное управление

10

20

Очиститель и омыватель ветрового и заднего стекол

11

15

 Автомагнитола, розетка на 12 В (не более 120 Вт)

12

7,5

Обогрев заднего стекла, система ABS, вентилятор системы охлаждения двигателя, очиститель и омыватель
ветрового и заднего стекол, усилитель рулевого управления, центральный замок, кондиционер воздуха,
отопление салона, электрические стеклоподъемники, спидометр, тахометр, фонарь заднего хода

13

15

Подушка безопасности, система впрыска топлива, коробка передач 2 Tronic, панель приборов, тахометр, ходовые огни на светодиодах LED

14

7,5

Кондиционер воздуха, отопление салона

15 *

40

 Автомагнитола, розетка на 12 В, очиститель и омыватель ветрового и заднего стекол, усилитель
рулевого управления, системы ABS/ESP, вентилятор системы охлаждения двигателя

16 *

30

Стеклоподъемники

17 *

40

Кондиционер воздуха, отопление салона

i

74

Практические советы по эксплуатации и обслуживанию

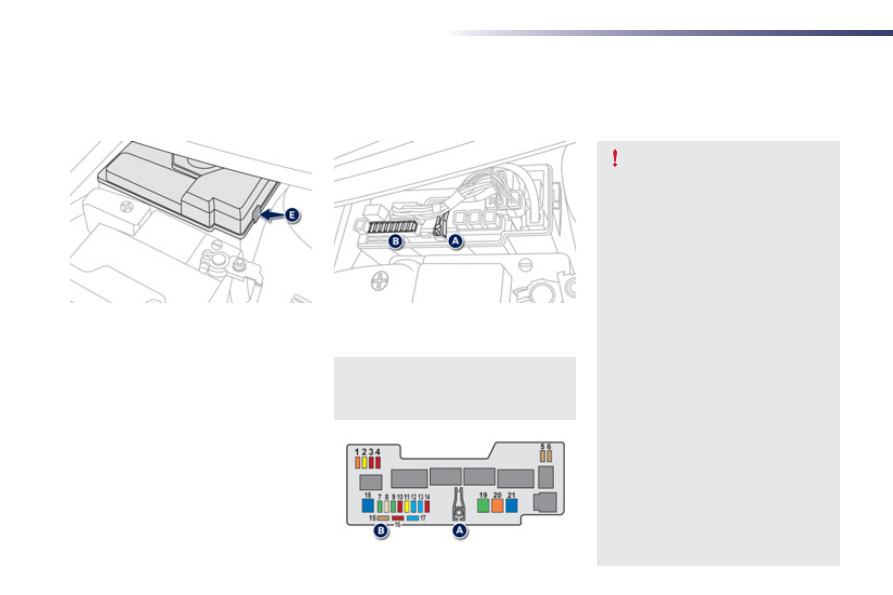

Снимите с крышки фиксатор, нажав
вправо на выступ  E, чтобы получить
доступ к предохранителям.

  Пинцет A и запасные предохранители B
расположены в передней части блока.

Система электрооборудования Вашего автомобиля
рассчитана на работу как со стандартным
оборудованием, так и с дополнительными устройствами.
Прежде чем устанавливать на свой автомобиль
дополнительные электроприборы или электронные
устройства, проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном техцентре.

Некоторые электроприборы сами по
себе или вследствие неправильной
установки могут нарушить нормальную
работу систем Вашего автомобиля
(электронных блоков управления,
радиооборудования и системы зарядки
аккумуляторной батареи).

Компания PEUGEOT не несет
ответственности за расходы по
устранению неисправностей Вашего
автомобиля, вызванных установкой
дополнительного электрооборудования,
не изготовленного и не рекомендованного
к использованию компанией PEUGEOT,
либо установленного с нарушением
инструкций фирмы. В особенности это
относится к электрооборудованию,
потребляющему ток более 10 мА.

Электрические предохранители

в моторном отсеке

 После замены предохранителя
аккуратно и плотно закройте крышку.

9

75

Практические советы по эксплуатации и обслуживанию

Предохранитель

№

Номинальный ток,

А

Защищаемая цепь

1

5

 Ходовые огни на светодиодах LED

2

20

 Противотуманные фары

3

10

 Передние световые приборы слева

4

10

 Передние световые приборы справа

5

7,5

 Коробка передач 2 Tronic, система
впрыска топлива

6

7,5

 Коробка передач 2 Tronic, система
впрыска топлива



7

30

 Ходовые огни на светодиодах LED,
противотуманные фары

8

25

 Система ABS

30

Системы ABS/ESP (с VSC)

9

30

 Стартер, обогрев заднего стекла, система
ABS, вентилятор системы охлаждения
двигателя, очиститель и омыватель
ветрового и заднего стекол, усилитель
рулевого управления, центральный
замок, кондиционер воздуха, отопление
салона, электрические стеклоподъемники,
спидометр, тахометр, дистанционное
управление, фонарь заднего хода, подушка
безопасности, система впрыска топлива,
коробка передач 2 Tronic, панель приборов,
ходовые огни на светодиодах LED

Предохранитель

№

Номинальный ток,

А

Защищаемая цепь

10

10

 Фонари аварийной сигнализации, панель приборов, тахометр, указатели поворотов

11

20

 Передние световые приборы слева, передние световые приборы справа

12

15

 Плафон, спидометр, автомагнитола,
панель приборов, тахометр

13

15

 Система впрыска топлива, вентилятор системы охлаждения двигателя

14

10

 Звуковой сигнал

15

7,5

 Запасной предохранитель

16

10

 Запасной предохранитель

17

15

 Запасной предохранитель

18

50

 Коробка передач 2 Tronic

19

30 / 40

 Вентилятор системы охлаждения двигателя

20

40

 Система ABS

50

 Системы ABS/ESP (с VSC)

21

50

 Усилитель рулевого управления

76

Практические советы по эксплуатации и обслуживанию

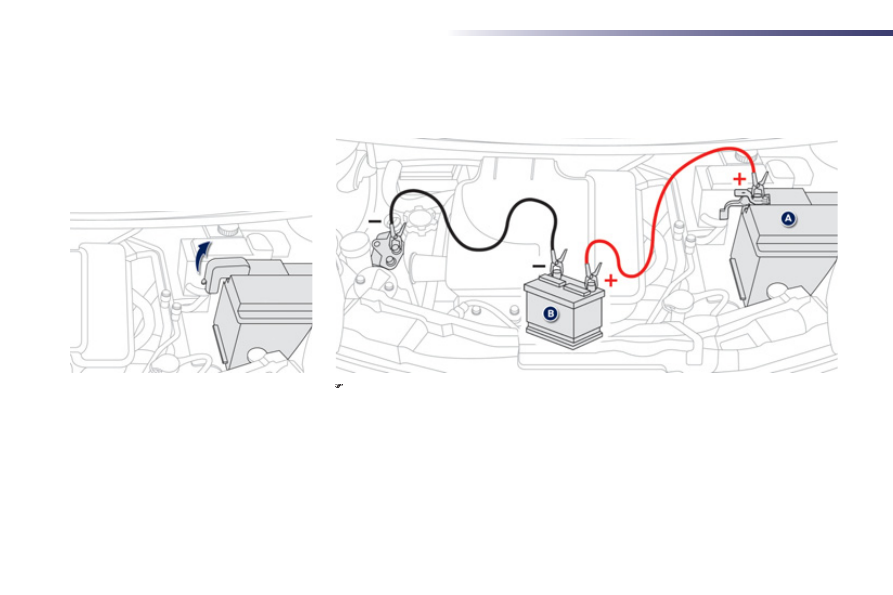

   Присоедините один конец красного

провода к выводу (+) неисправной
батареи  A , а другой к выводу (+)
дополнительной батареи B.

   Присоедините один конец зеленого

или черного провода к выводу (-)
дополнительной батареи B.

Запуск двигателя от дополнительной батареи

Присоедините другой конец зеленого
или черного провода к массе  C  своего
автомобиля (напр., к кронштейну двигателя).
Включите стартер и запустите двигатель.
Дождитесь устойчивой работы
двигателя на холостом ходу и снимите
соединительные провода.

     Аккумуляторная батарея

Заряд батареи и запуск двигателя от
дополнительной аккумуляторной батареи.

 Аккумуляторная батарея расположена под
капотом.
Доступ к батарее:

отоприте замок капота из салона и
откройте его,
закрепите капот на стойке,
снимите с батареи пластмассовый
кожух, закрывающий вывод (+),

Доступ к батарее
