Peugeot Partner (B9). Руководство - часть 482

Отделить генератор (12) от кронштейнов (11), (13) (Как показано стрелкой ).
Снять генератор (12) вместе с комплектом разрезных колец и винтов (4), (8) (Со стороны арки колеса).

2. У становка

ВНИМ АНИЕ : Убедиться, что обводные ролики свободно вращаются (без люфта и заедания) ; Замените
неисправные детали (В зависимости от комплектации).

ВНИМ АНИЕ : Нанести на винт обводного ролика крепежную пасту с индексом E3 (См. каталог средств
для технического обслуживания, предоставляемый Службой обеспечения запасными частями).

2.1. Версия с кондиционером воздуха

Установите :



Генератор (12) с комплектом прорезных колец и болт (4), (8)



Обводной ролик (3) ; Затяните моментом 4,5 ± 0,6 дН.м



Болт (7) ; Затяните моментом 4,1 ± 1 дН.м

Затяните болта (4), (8) моментом 4,9 ± 1,2 дН.м.
Установите :



Компрессор кондиционера (2)



болтов (1) ; Затяните моментом 2,4 ± 0,5 дН.м

2.2. Версия без кондиционера воздуха

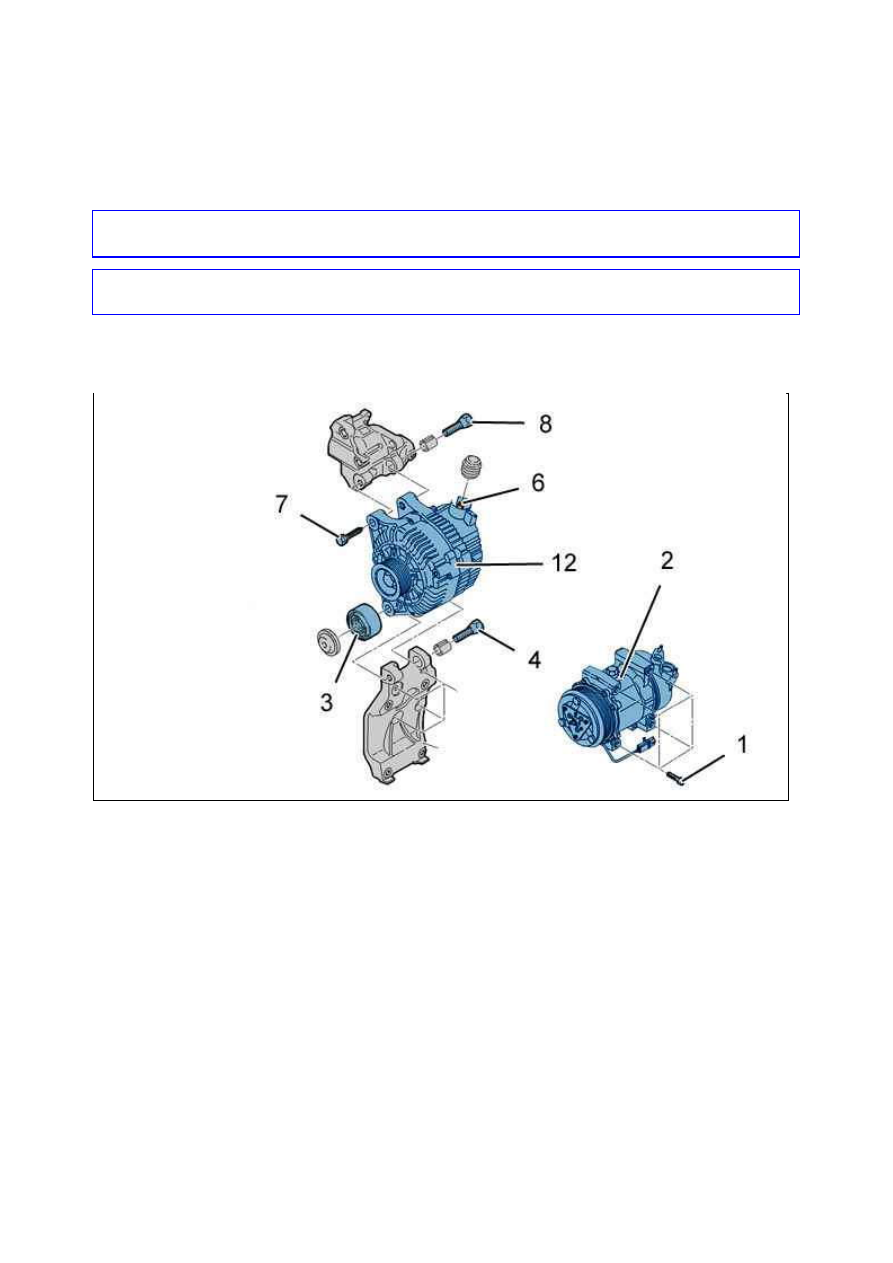

Рисунок : D1AP04VD

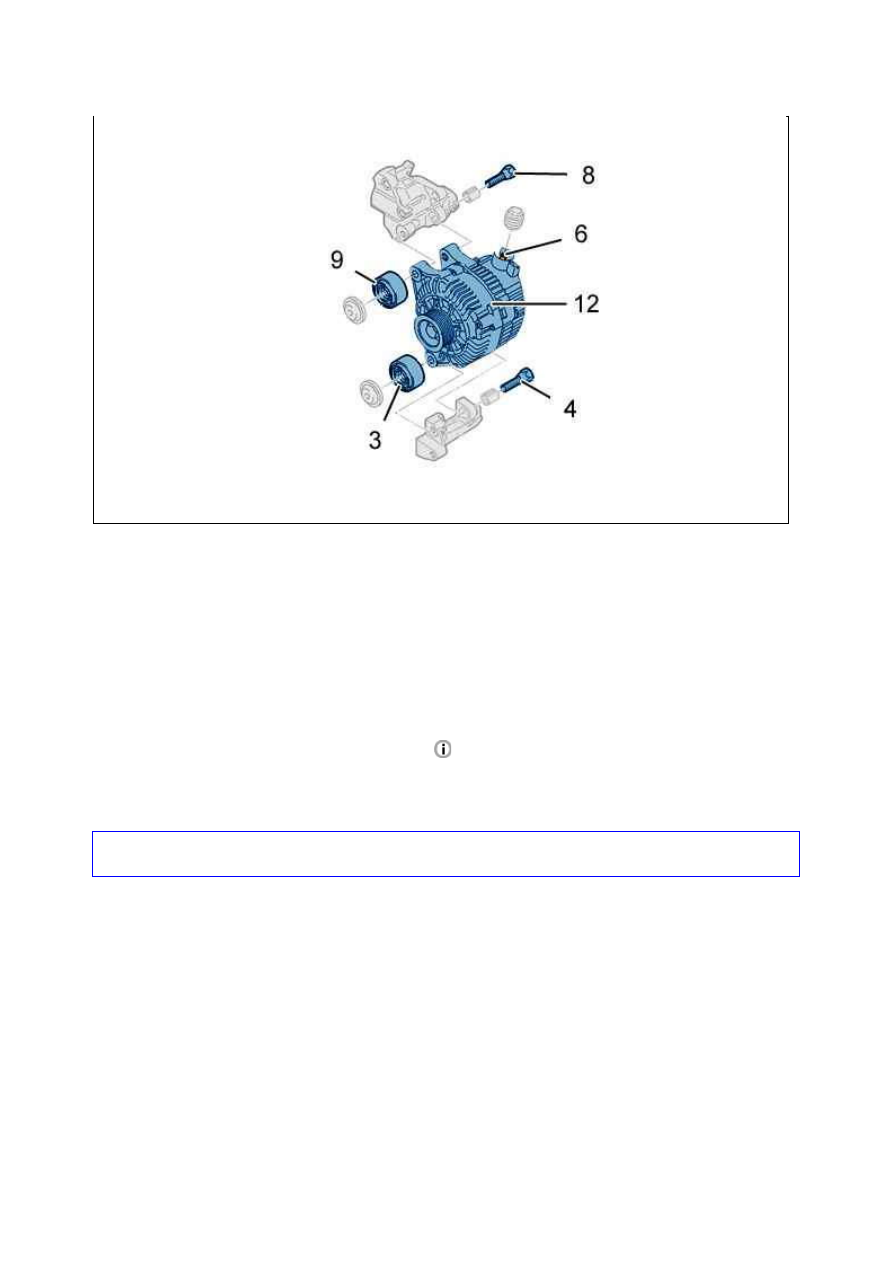

Рисунок : D1AP04WD

18.01.2012

Установите :



Генератор (12) с комплектом прорезных колец и болт (4), (8)



Обводной ролик (9) ; Затяните моментом 4,5 ± 0,6 дН.м



Обводной ролик (3) ; Затяните моментом 4,5 ± 0,6 дН.м

Затяните болта (4), (8) моментом 4,9 ± 1,2 дН.м.

2.3. Общие операции

Затяните гайку (6) моментом 1,6 ± 0,2 дН.м.
Установите :



Впускной воздухопровод теплообменника воздух/воздух



Ремень привода навесного оборудования



Передний правый подкрылок



Защитного щитка под двигателем



Декоративную крышку двигателя

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

Рисунок : D1AP04XD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : РЕМ ЕНЬ ПРИВОДА НАВЕСНОГО ОБОРУ ДОВАНИЯ

( РУ ЛЕВОЕ У ПРАВЛЕНИЕ БЕЗ У СИЛИТЕЛЯ)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

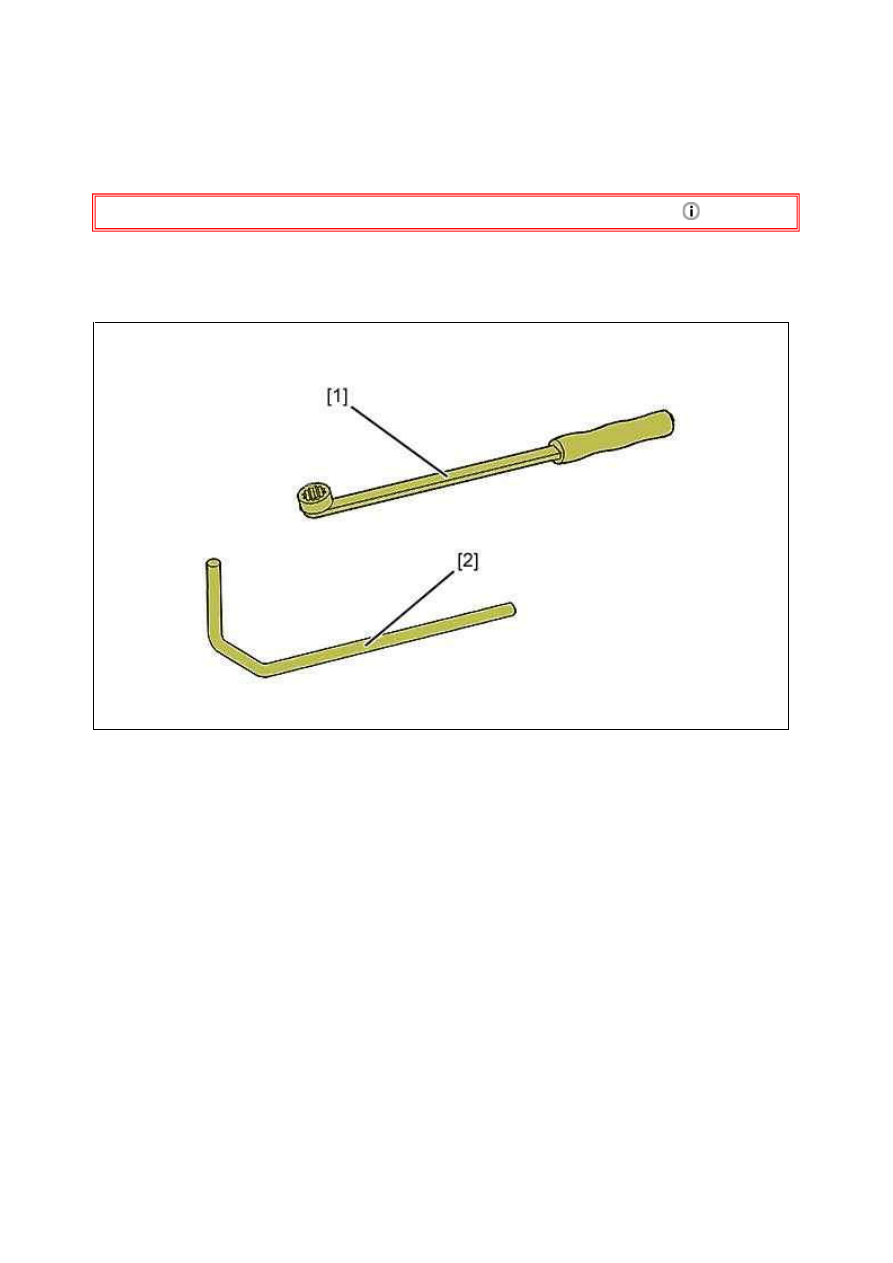

[1] Рычаг для сжатия пружины динамического натяжителя (­).0188­Z.
[2] штифт для динамического натяжного ролика (­).0194­F.

2. Снятие

Отсоединить аккумуляторную батарею .
Снимите :



Переднее правое колесо



Защитного щитка под двигателем

2.1. Автомобиль без кондиционера

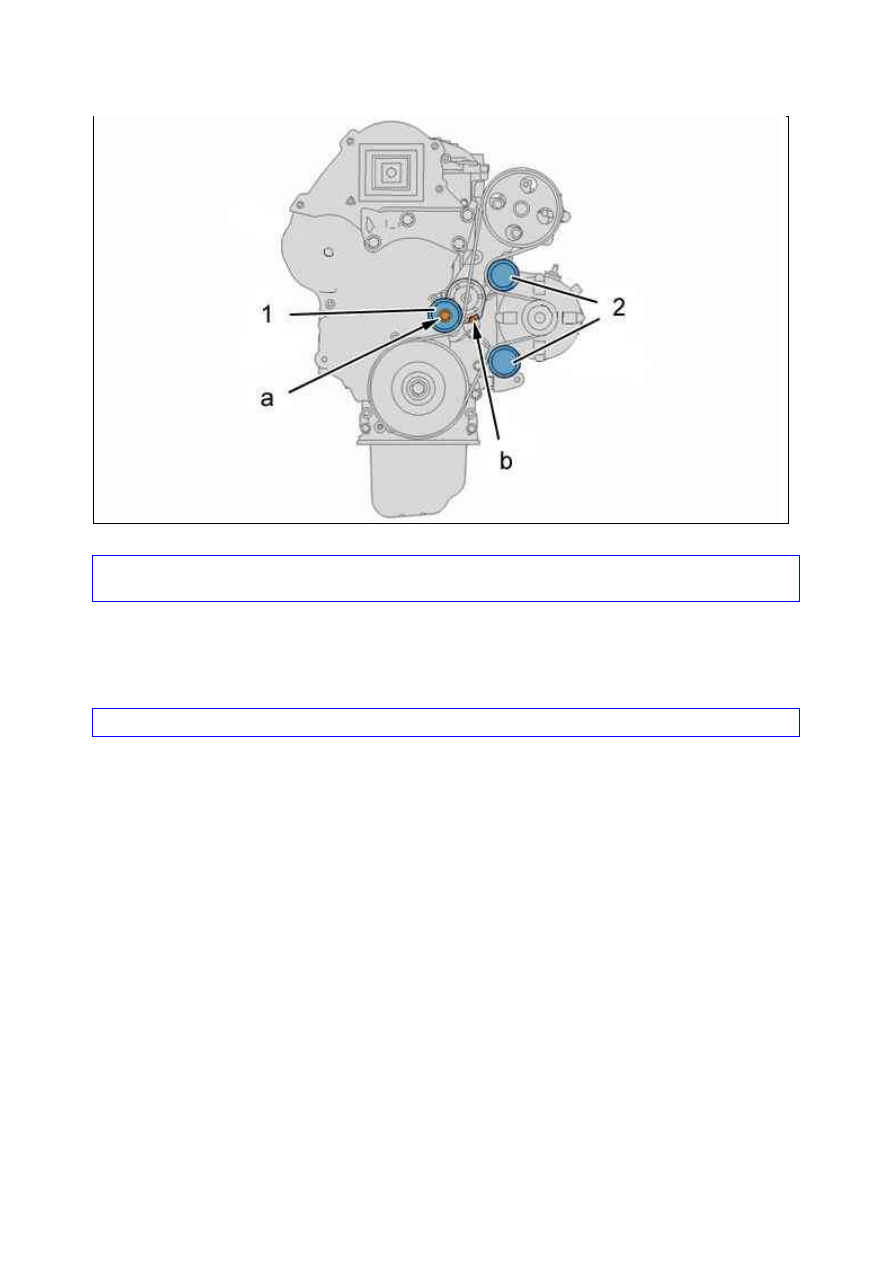

Рисунок : E5AM06BD

18.01.2012

ВНИМ АНИЕ :  Пометьте  направление  монтажа  ремня  привода  навесного  оборудования  в  случае  его
повторного использования.

Сожмите ролик динамического натяжителя (1), нажимая в " a " (в направлении часовой стрелки) ; С помощью
приспособления [1].
Зафиксируйте штифтом ( в "b") ; С помощью штифта [2].
Удерживать динамический натяжной ролик (1) в сжатом положении и снять ремень привода
дополнительного оборудования.

ВНИМ АНИЕ : Убедитесь, что ролики (1), (2) свободно поворачиваются (без люфтов и заеданий).

2.2. Автомобиль с кондиционером

Рисунок : B1BM0VBD

18.01.2012
