СНЯТИЕ ­ У СТАНОВК А : ГЕНЕРАТОР

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отсоединить аккумуляторную батарею .
Снять декоративную крышку двигателя .
Поднять и закрепить автомобиль с вывешенными колесами.
Снимите :



Защитного щитка под двигателем



Передний правый подкрылок



Ремень привода навесного оборудования



Впускной воздухопровод теплообменника воздух/воздух

1.1. Автомобиль с кондиционером

Отключить электрических разъема ( в "a").
Отвернуть болты (1) ; Отведите в сторону и закрепите компрессор (2) (не отключая трубки).

1.2. Общие операции

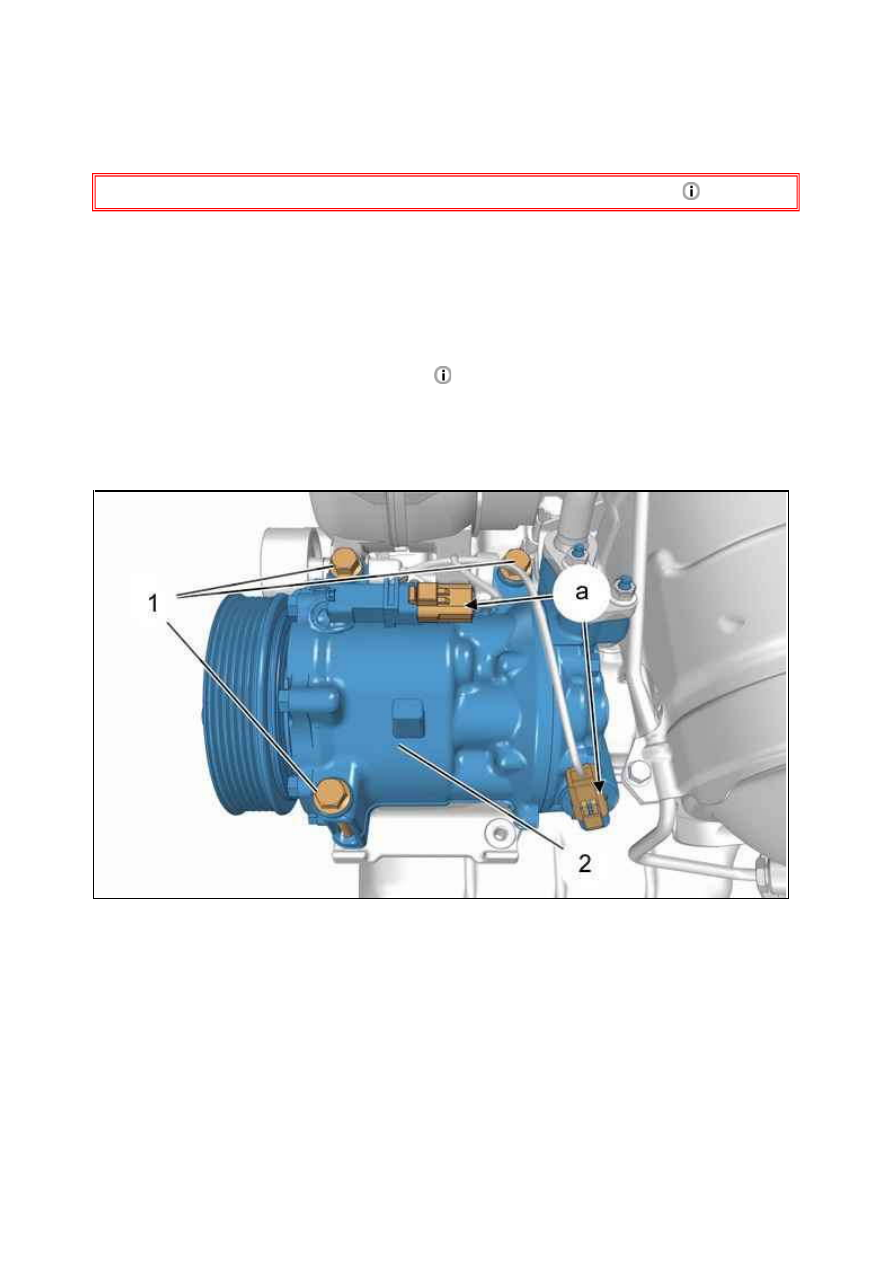

Рисунок : D1AM03VD

18.01.2012

ПРИМ ЕЧАНИЕ : Снять колпачок обгонного ролика для обеспечения доступа к его крепежному болту.

Ослабить болт (4) на 3 оборота.
Снимите обводной ролик (3).

Снимите :



Заглушку электропитания генератора ( в "b")



Гайку (6)

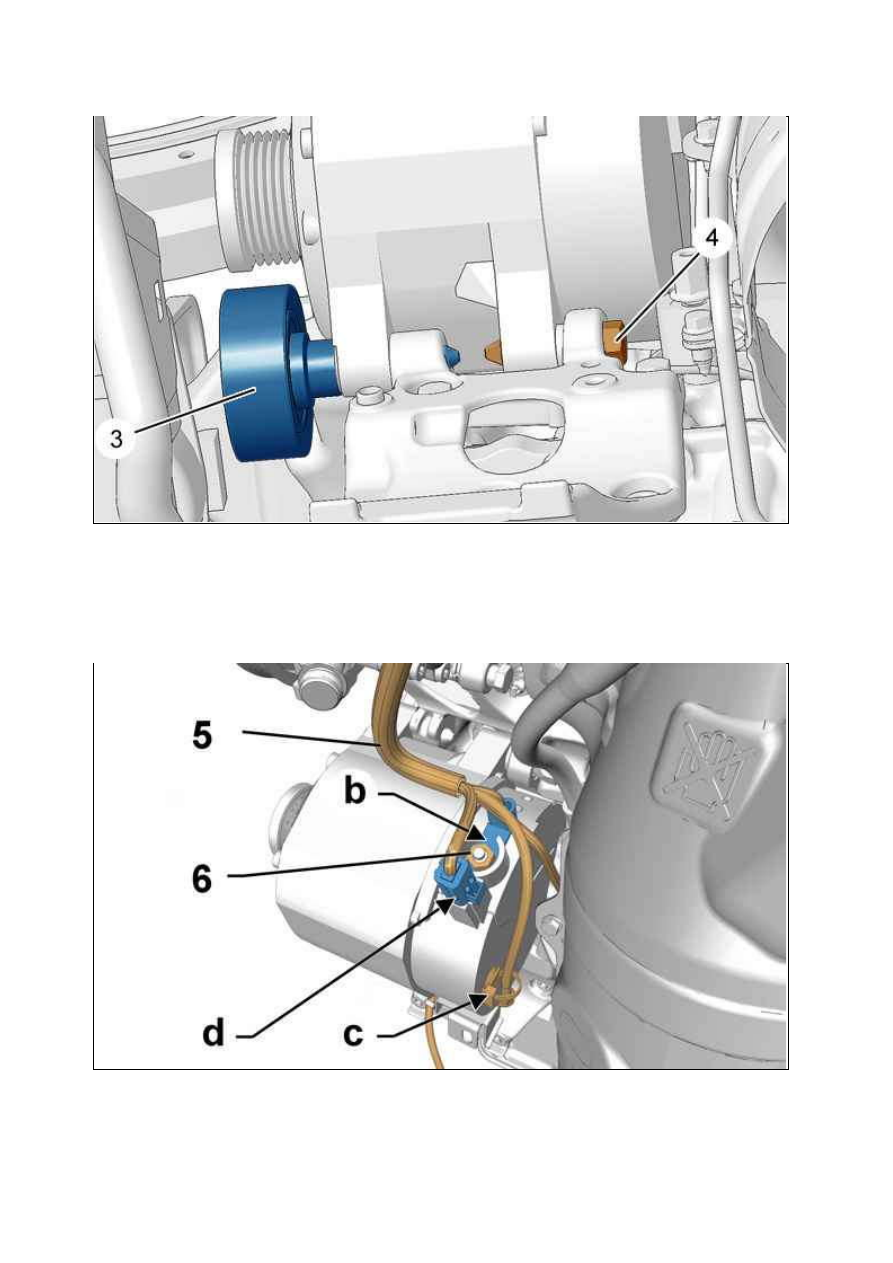

Рисунок : D1AP03YD

Рисунок : D1AP04SD

18.01.2012

Отсоединить :



Разъем ( в "d")



Электропитание генератора ( в "b")

Отстегнуть и отвести электрический жгут (5) генератора ( в "c").

1.3. Автомобиль с кондиционером

Ослабить болт (8) на 3 оборота.
Снимите болтов (7).

1.4. Автомобиль без кондиционера

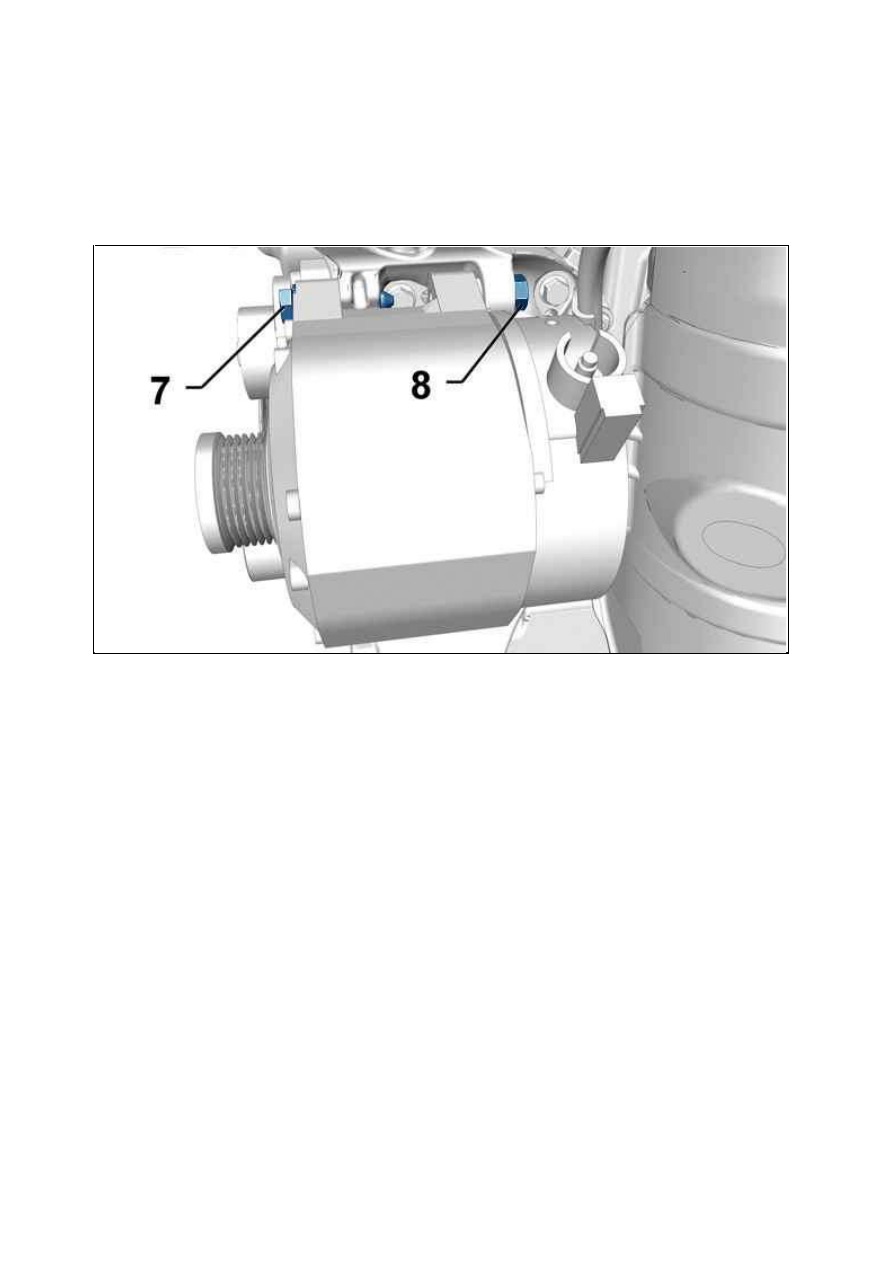

Рисунок : D1AP04TD

18.01.2012

ПРИМ ЕЧАНИЕ : Снять колпачок обгонного ролика для обеспечения доступа к его крепежному болту.

Ослабить болт (8) на 3 оборота.
Снимите :



Болт (9)



Обводной ролик (10)

1.5. Общие операции

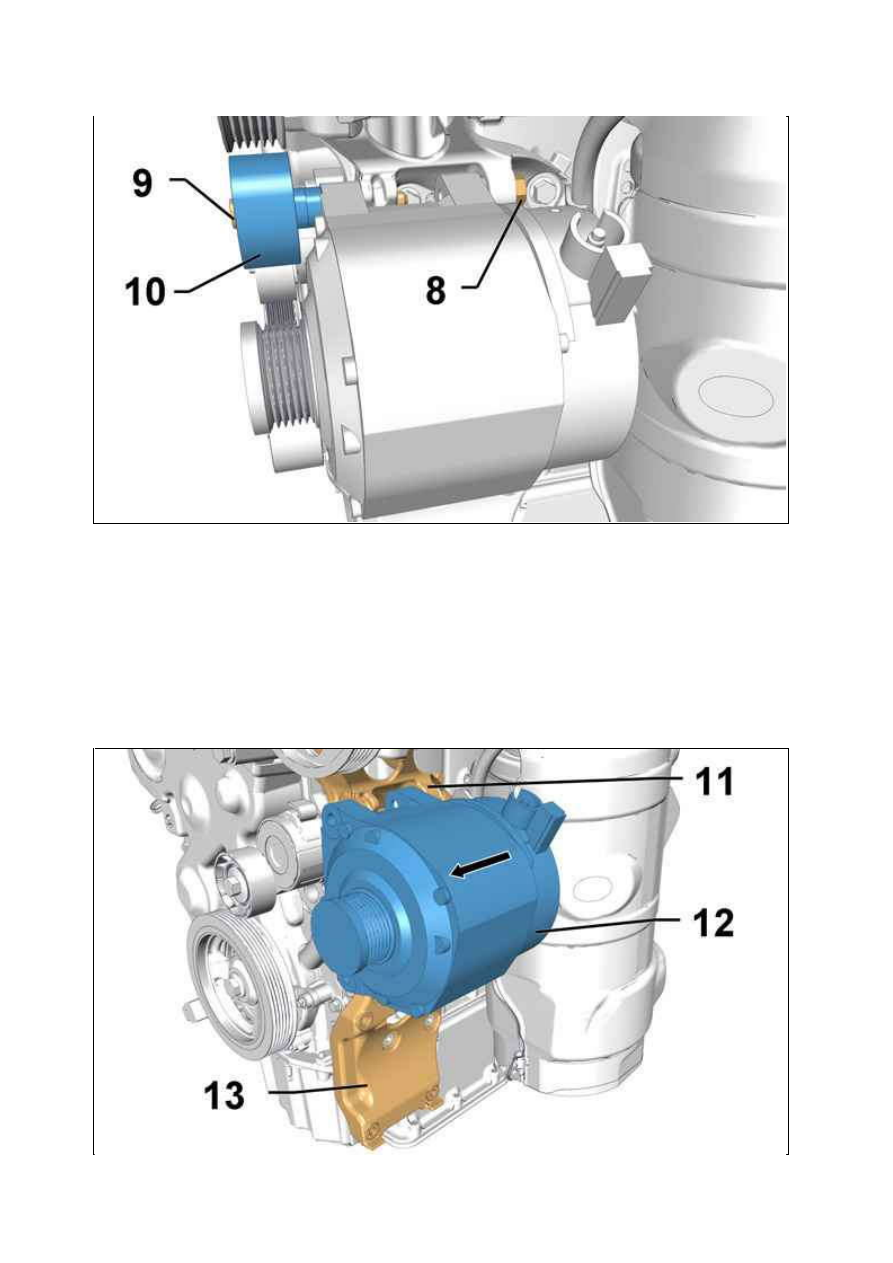

Рисунок : D1AP04UD

18.01.2012
