Отсоединить и отвести трубки вакуумной системы  (в "d").
Снимите болтов (9).
Отсоединить вакуумный резервуар (10) (в "c").
Снять вакуумный резервуар (10).

1.3. Общие операции

Снимите гайки (12) и (13).
Ослабить гайку (11) (при необходимости).
Отвести электрический жгут стартера .
Снимите :

2 болтов (15)

Стартер (14)

Отодвиньте опору жгута проводов (16).

2. У становка

2.1. Общие операции

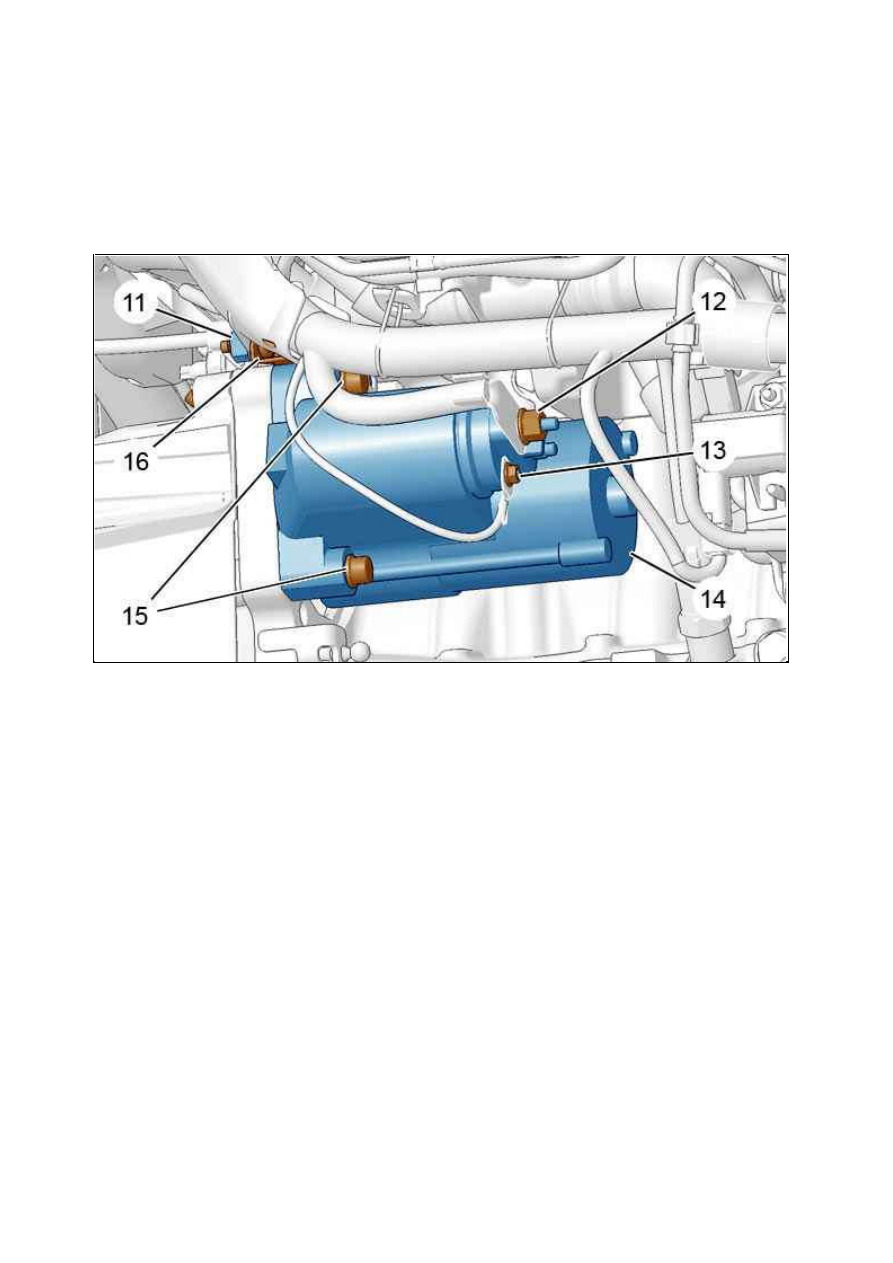

Рисунок : B1BM151D

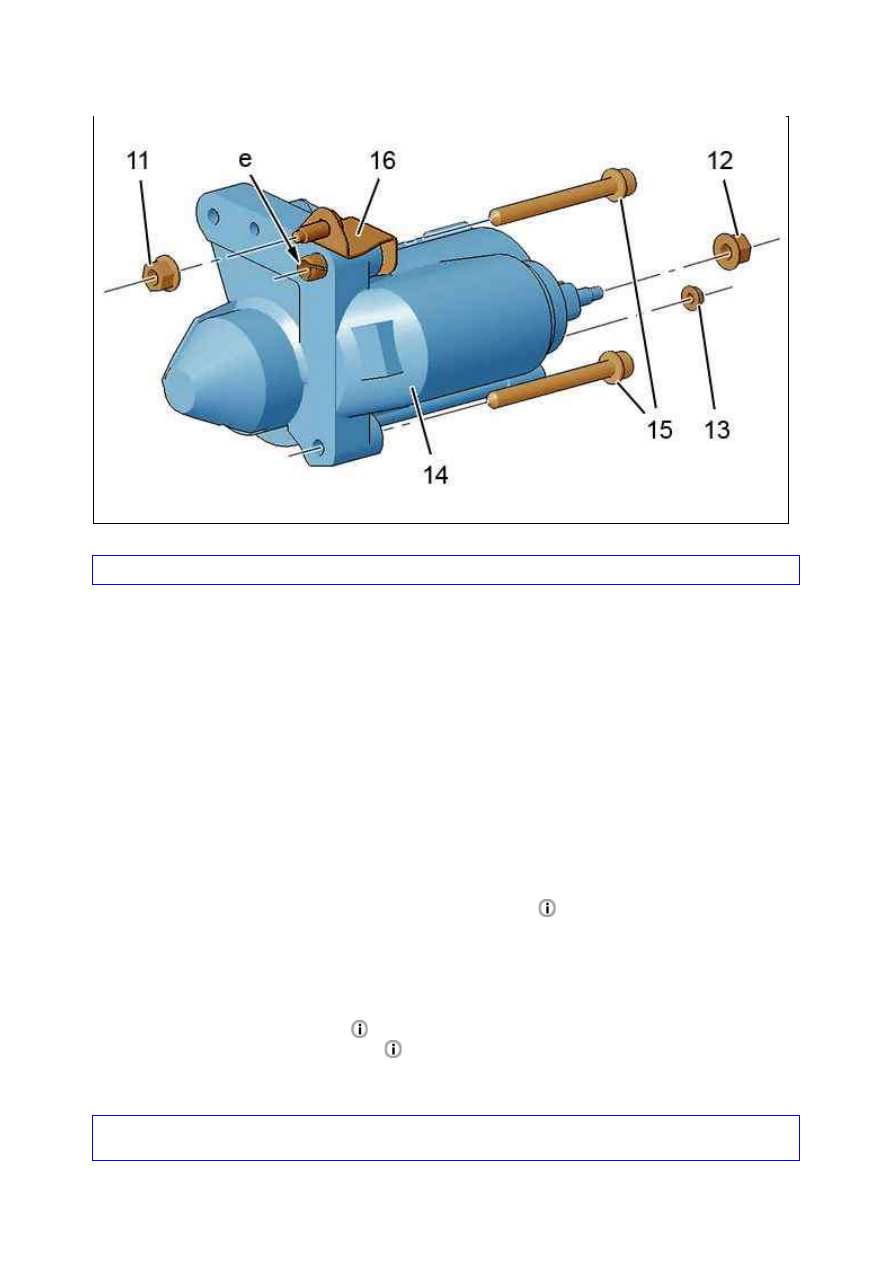

Рисунок : D1BM018D

18.01.2012

ВНИМ АНИЕ : Проверьте наличие установочного штифта  (в "e").

Установите :

Стартер (14)

Опору жгута проводов (16)

2 болтов (15) ; Затяните моментом 2 ± 0,3 дН.м

Электрический жгут стартера

Гайки (12), (13)

Гайку (11)

2.2. У становка вакуумного резервуара (в зависимости от комплектации)

Установите :

Вакуумный бачок (10)

Гайку (9)

Подсоедините вакуумные трубки (в "d").

2.3. Общие операции

Установите :

Переднюю промежуточную трубку выпускной системы

Болт (8) ; Затяните моментом 2 ± 0,3 дН.м

Опора (7)

болтов (6)

болтов (5)

Болт (4)

Болт (3)

Брызговик передний правый

Защитного щитка под двигателем

Блок предохранителей (2)

Аккумуляторная батарея и ее поддон (1)

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : D1BM019D

18.01.2012

Подсоедините обратно аккумуляторную батарею.

18.01.2012

ПРОВЕРК А : РЕМ ЕНЬ ПРИВОДА НАВЕСНОГО ОБОРУ ДОВАНИЯ  (АВТОМ ОБИЛИ

БЕЗ РУ ЛЕВОГО У СИЛИТЕЛЯ)

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Динамический натяжной ролик

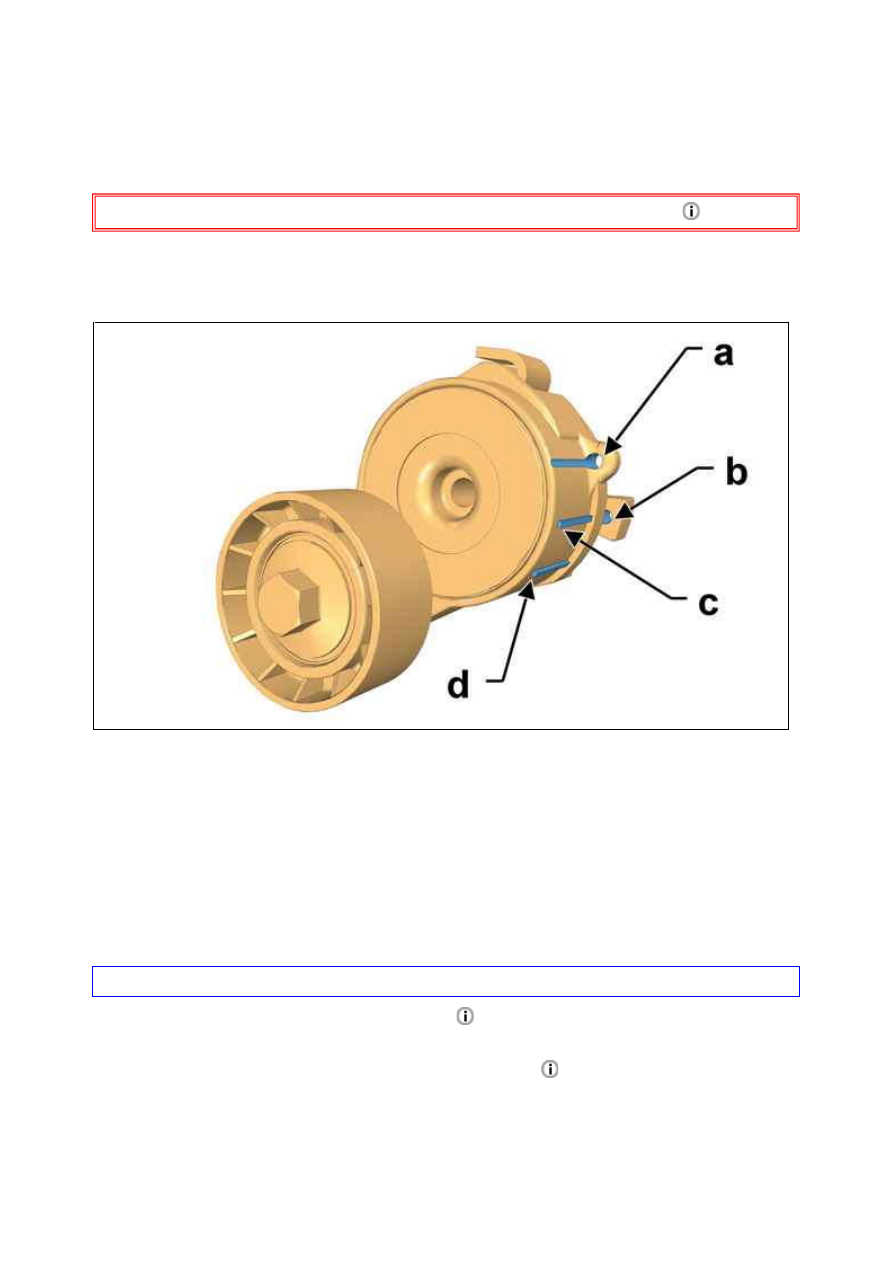

"a" Отверстие для штифтового соединения динамического натяжного ролика .
"b" Контрольная отметка удлинения.
"c" Отметка минимального удлинения.
"d" Отметка максимального удлинения.
Такая система меток обеспечивает возможность контроля за удлинением приводного ремня навесного
оборудования.

2. Ремень привода навесного оборудования

Визуально проверить удлинение приводного ремня навесного оборудования на динамическом натяжном
ролике.
При совпадении меток "d" и "b" заменить приводной ремень навесного оборудования.

ВНИМ АНИЕ : Перед снятием отметьте направление вращения ремня привода агрегатов.

Снимите ремень привода навесного оборудования

.

Убедитесь в отсутствии жестких точек, шумов или следов масла на динамическом натяжителе, а также на
шкивах агрегатов.

У становите на место ремень привода навесного оборудования

.

Прокрутите двигатель на 4 оборота и проверьте удлинение ремня привода агрегатов.
Приводной ремень навесного оборудования должен быть правильно установлен на динамическом натяжном
ролике и на шкивах.

Рисунок : B1BPSKND

18.01.2012
