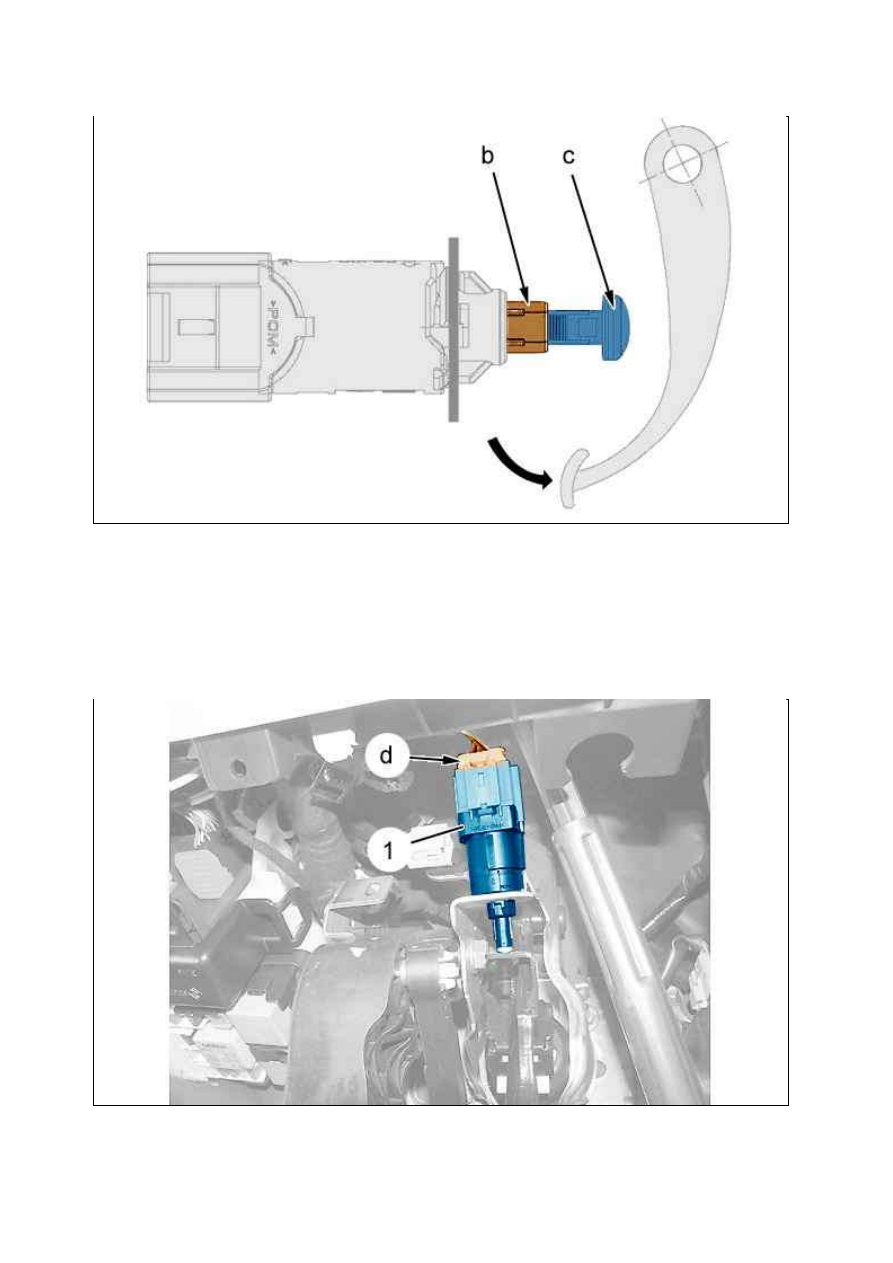

Опора толкателя "b" находится в свободном состоянии, и толкатель "c" больше не упирается в педаль
тормоза .

2. К онцевой выключатель стоп­сигнала (With automatic adjustment)

2.1. Снятие

Disconnect the connector of the stop lamp switch (1) (в "d").

Рисунок : B3FG249D

Рисунок : B3FG24AD

Rotate the stop lamp switch (1) a quarter turn anti­clockwise to unlock it.
Снимите : Концевой выключатель стоп­сигнала (1).

2.2. У становка

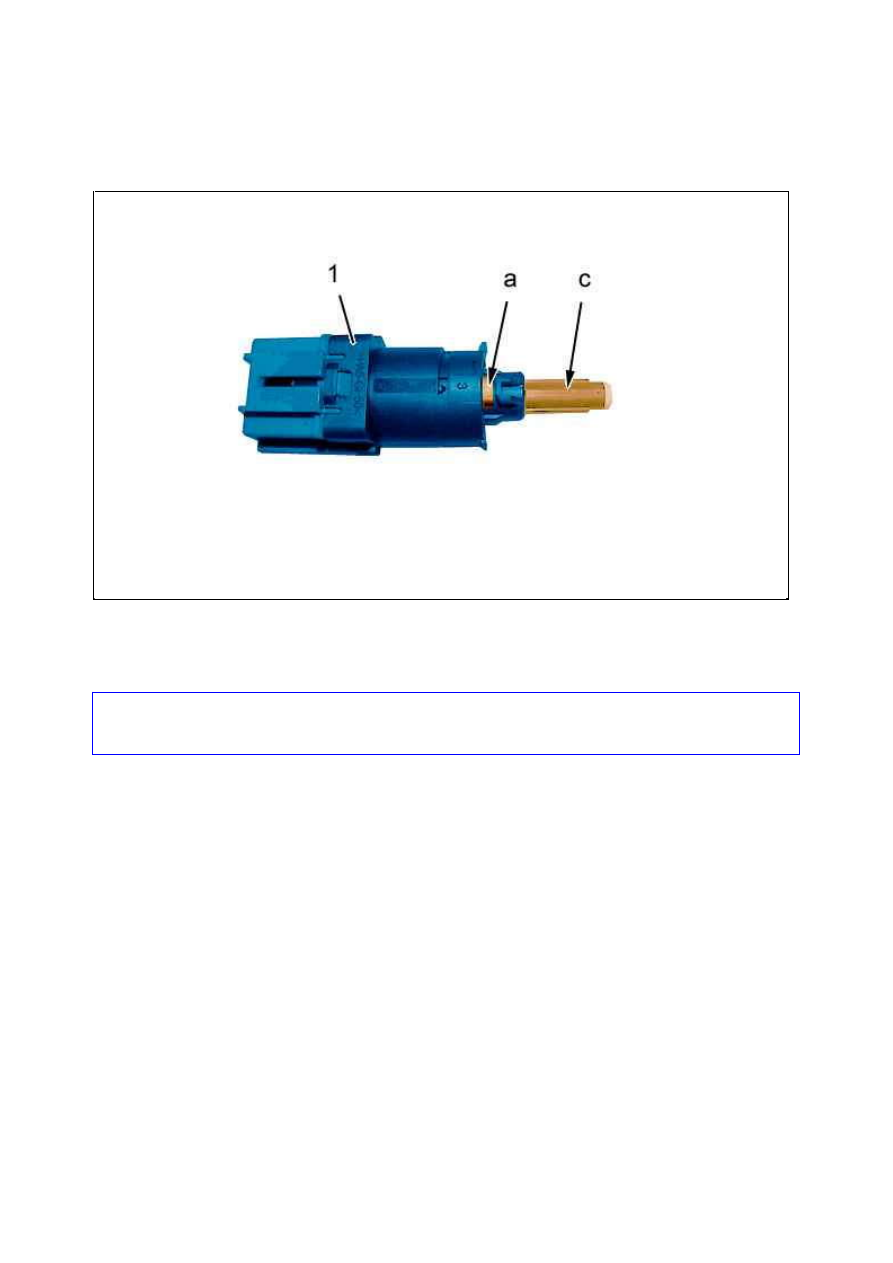

(1) Концевой выключатель стоп­сигнала .
"a" Блокиратор.
"c" Толкатель .

ВНИМ АНИЕ : Убедиться, что педаль тормоза находится в положении покоя и будет в этом положении в
течение выполнения операции. Не удерживать нажатой педаль тормоза во время установки выключателя
(1), во избежание некорректной регулировки.

Проверить, чтобы блокиратор "a" находился в насадке центровочного пальца выключателя стоп­сигналов (1).
Present the stop lamp switch (1) to its support, with the thrust pad "c" against the brake pedal.
Повернуть контактный датчик торможения (1) на четверть оборота по часовой стрелке до упора.

ПРИМ ЕЧАНИЕ :  Регулировка  выключателя  стоп­сигналов  (1)  происходит  автоматически  при  его
запирании.

Соединить разъем  (в "d").
Проверить включение стоп­сигналов.

Рисунок : B3FG24BD

СНЯТИЕ ­ У СТАНОВК А : ГИДРАВЛИЧЕСК ИЙ БЛОК  (ABS/ESP)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

Нажимное приспособление для педали.
Диагностический прибор.

2. Снятие

Разблокируйте болты левого переднего колеса.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Отсоединить аккумуляторную батарею .
Установить педальный пресс на педаль тормоза во избежание вытекания тормозной жидкости при
отсоединении тормозных трубок.
Снимите :



Болты левого переднего колеса



Переднее левое колесо



Передний левый брызговик

Снимите : Защитный чехол (1).

Рисунок : B3FM03PD

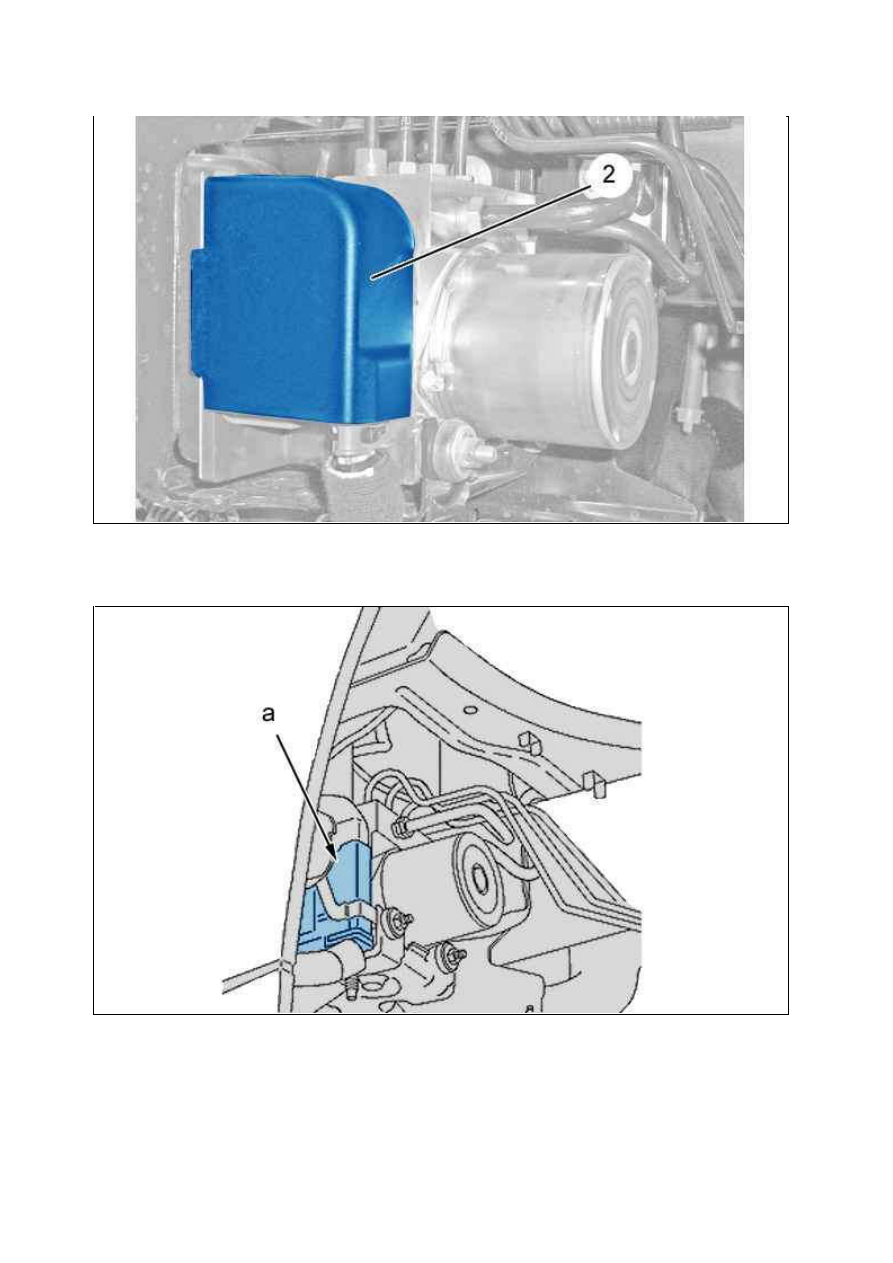

Снять сащиту (2).

Отсоедините разъем ( в "a").

Рисунок : B3FM03QD

Рисунок : B3FP7R4D
