Peugeot Partner (B9). Руководство - часть 470

с каждой стороны ; Отстегнуть : Трос стояночного тормоза (4) (в "b", "c", "d").

с каждой стороны :



Отсоедините : Трос стояночного тормоза (4) (в "g")



Отстегнуть : Трос стояночного тормоза (4) (в "e", "f")



Отделите : Трос стояночного тормоза (4) из направляющих



Снимите : Трос стояночного тормоза (4)

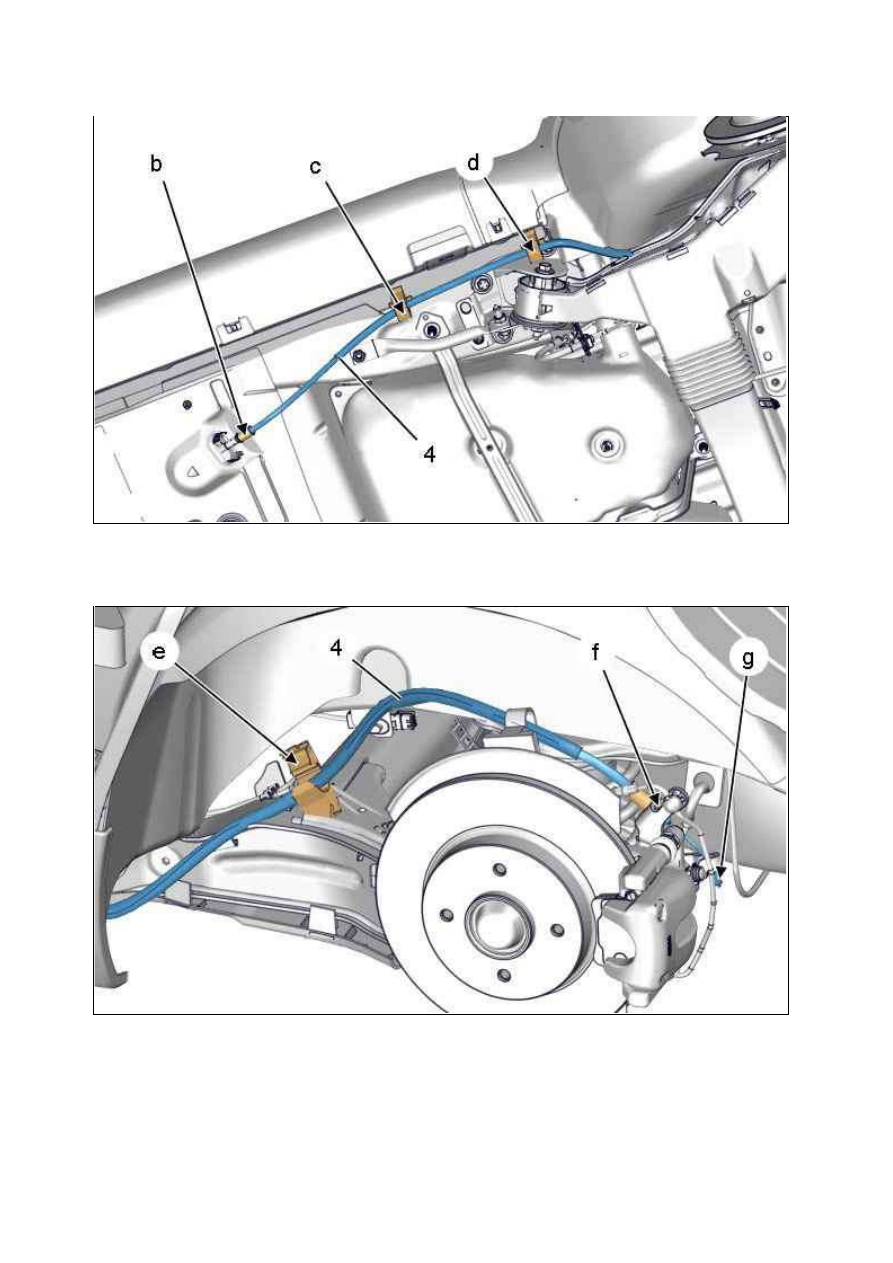

Рисунок : B3FM0DPD

Рисунок : B3FM0DQD

2. У становка

с каждой стороны :



Установите : Трос стояночного тормоза (4)



Вставьте : Трос стояночного тормоза (4) в направляющие



Прикрепить : Трос стояночного тормоза (4) (в "b", "c", "d")



Прикрепить : Трос стояночного тормоза (4) (в "e", "f")



Присоедините : Трос стояночного тормоза (4) (в "g")

Присоединить тросы стояночного тормоза (4) к поперечине (3) (в "a").

ПРИМ ЕЧАНИЕ : Рычаг стояночного тормоза в отпущенном положении.

Нажать на толкатель отпирания (2) (в соответствии со стрелкой ).
Продолжая нажимать на толкатель отпирания (2), повернуть на четверть оборота ручку компенсации люфтов
(1) (в соответствии со стрелкой ).
Отпустить толкатель отпирания (2).
Повернуть на четверть оборота ручку компенсации люфтов (2) (В противоположном направлении).
Установите :



Задние колеса



Болты задних колес

Отрегулировать стояночный тормоз

.

Установите :



Центральная консоль



Автомобиль на его колеса

Затяните : Болты задних колес :



Алюминиевый колесный диск : Затяжка моментом 9 ± 9 2 дН.м



Стальной штампованный колесный диск : Затяжка моментом 11 ± 11 2 дН.м

Проверьте правильность работы стояночного тормоза.

СНЯТИЕ ­ У СТАНОВК А : ПЕДАЛЬНЫЙ У ЗЕЛ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отсоединить аккумуляторную батарею .

Снять обивку (1) под панелью управления.

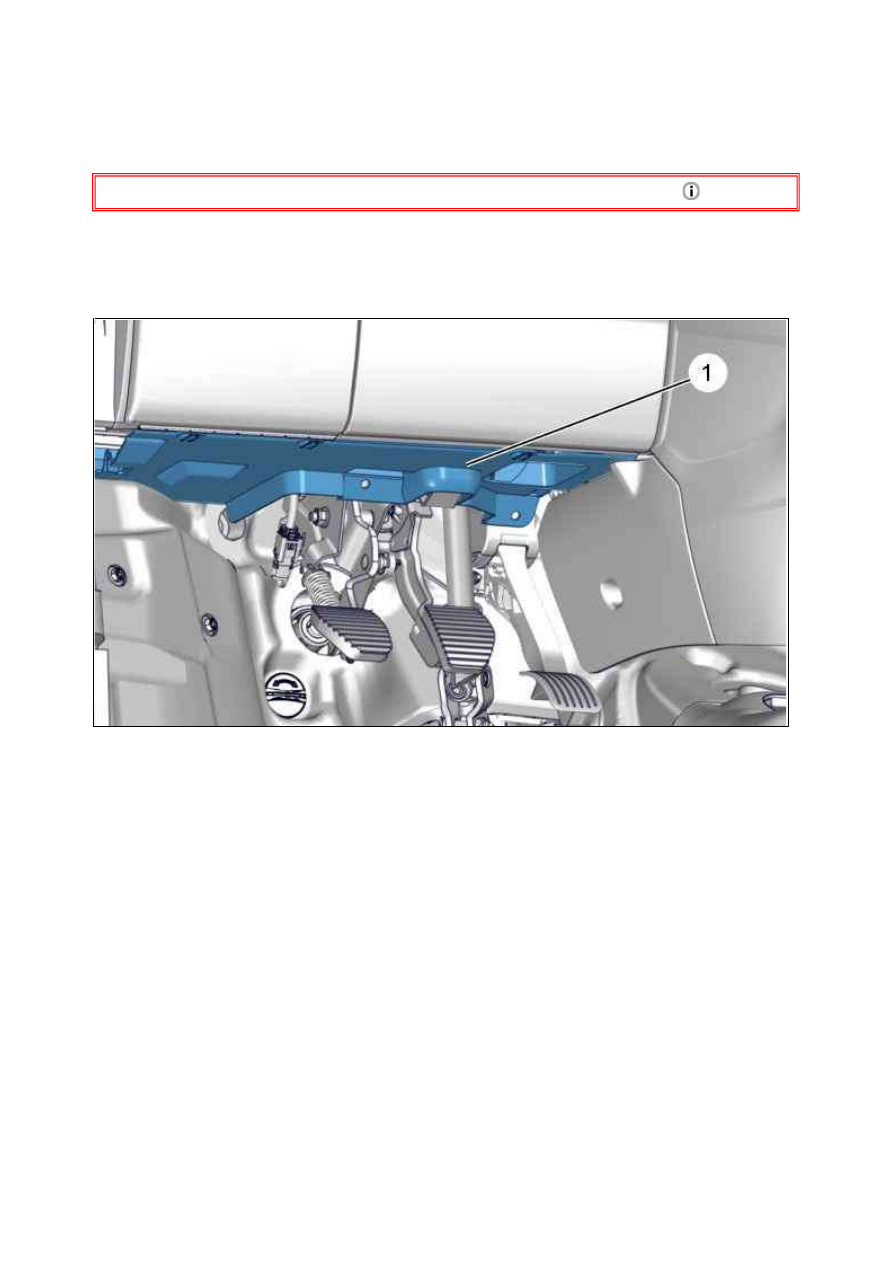

Рисунок : C5FM0LFD

Снять контактор стоп­сигналов (2)

 .

ВНИМ АНИЕ : Установить передние колеса прямо. Заблокировать рулевое колесо в этом положении.

Снимите :



Гайку (3)



Болт (4)

Отсоединить рулевую колонку от хвостовика клапана усилителя рулевого управления.
Отсоедините разъем ( в "a").
Отсоедините тягу (5) главного цилиндра гидравлического привода сцепления ( в "b").

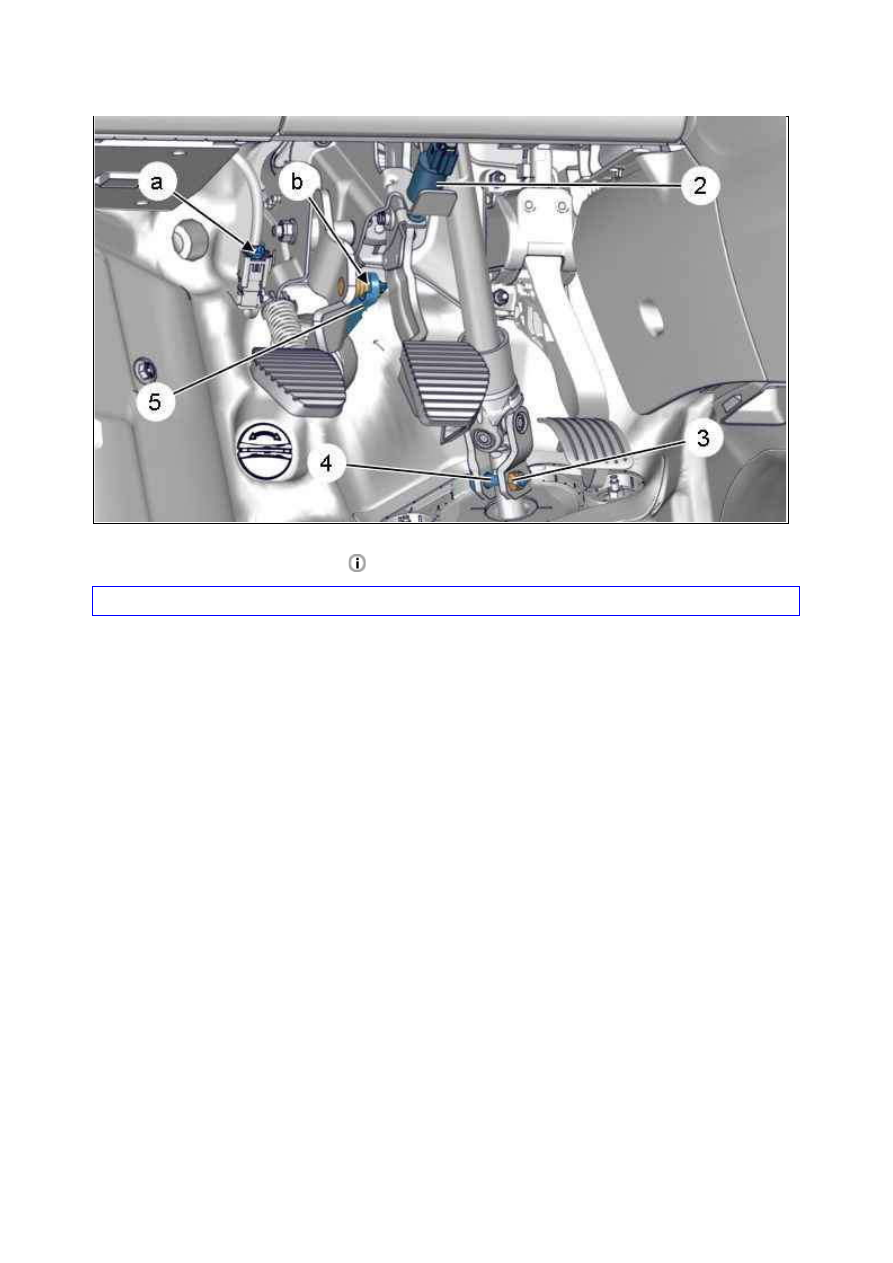

Рисунок : C5FM0LGD
