Ящик аккумуляторной батареи



Аккумуляторная батарея



Резонатор (В зависимости от вида двигателя)

Подсоедините : Отрицательный кабель аккумуляторной батареи.
Установите на место декоративную крышку аккумуляторной батареи .
Закрепить в фиксаторах : Блок предохранителей .

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините : Положительный кабель аккумуляторной батареи.

Слейте тормозную жидкость и продуйте контур тормозной системы

.

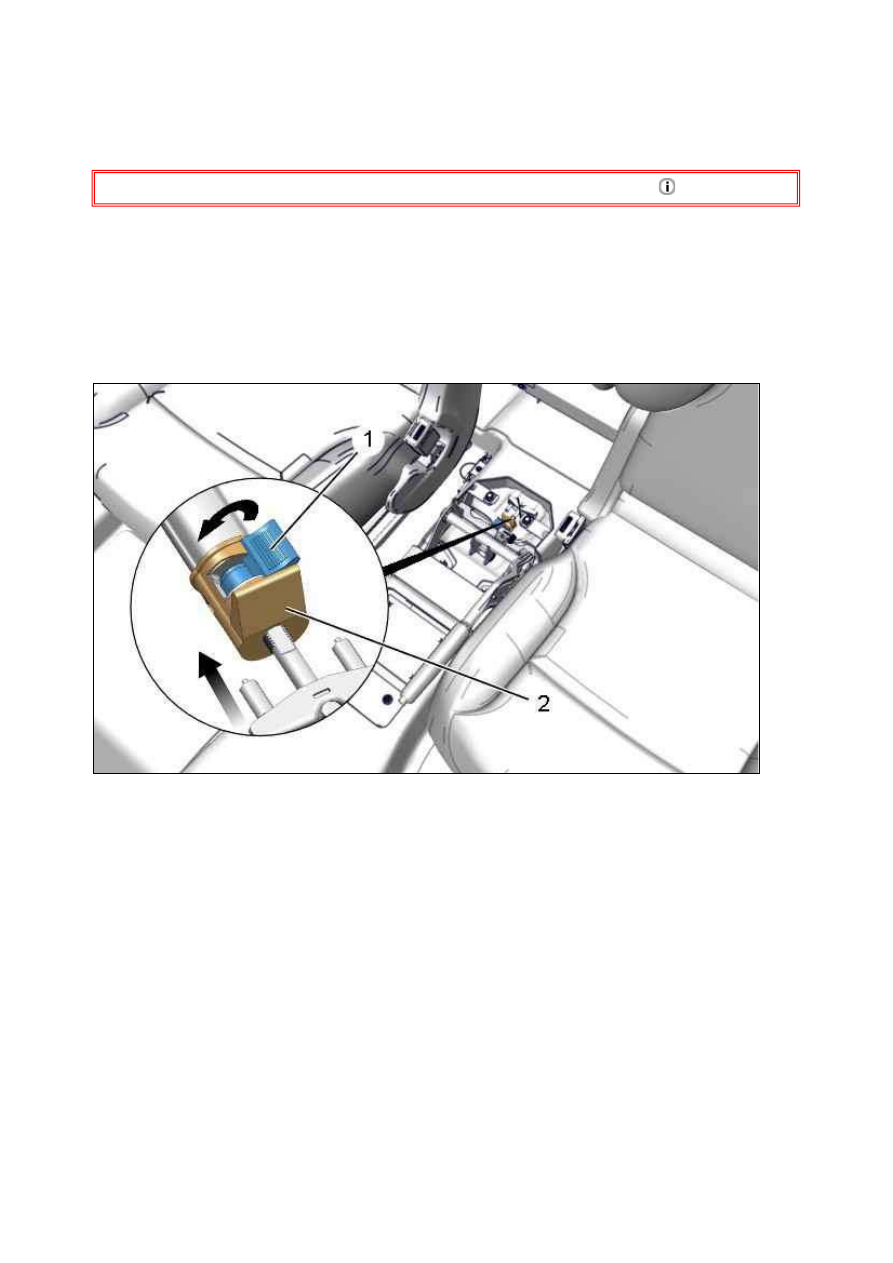

РЕГУ ЛИРОВК А : СТОЯНОЧНЫЙ ТОРМ ОЗ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

Поднимите и зафиксируйте неподвижно автомобиль, вывесив задние колеса.
Перед выполнением регулировки стояночного тормоза :



Проверить, правильно ли проложены тросы стояночного тормоза



Проверьте правильное положение тросов (плохое крепление тросов или оболочек, некорректная
регулировка)



Убедиться в свободном скольжении в обе стороны всех деталей и узлов механизма стояночного тормоза

Снимите центральную консоль .

Установить рычаг стояночного тормоза в отпущенное положение.
Нажать на толкатель отпирания (2)  (в соответствии со стрелкой ).
Продолжая нажимать на толкатель отпирания (2), повернуть на четверть оборота ручку компенсации люфтов (1)
 (в соответствии со стрелкой ).
Отпустить толкатель отпирания (2).
Повернуть на четверть оборота ручку компенсации люфтов (1) (В противоположном направлении ).
Нажать несколько раз на педаль тормоза.
Энергично затянуть несколько раз рычаг стояночного тормоза.
Нажать на толкатель отпирания (2)  (в соответствии со стрелкой ).
Продолжая нажимать на толкатель отпирания (2), повернуть на четверть оборота ручку компенсации люфтов (1)
 (в соответствии со стрелкой ).
Отпустить толкатель отпирания (2).
Повернуть на четверть оборота ручку компенсации люфтов (1) (В противоположном направлении ).
Проверить включение визуального сигнализатора стояночного тормоза с первого щелчка общего хода рычага
стояночного тормоза .
Ослабленный стояночный тормоз, проверить, что колеса свободно вращаются от руки.
Установите :



Центральная консоль



Автомобиль на его колеса

Проверить эффективность стояночного тормоза.

Рисунок : C5FM0LLD

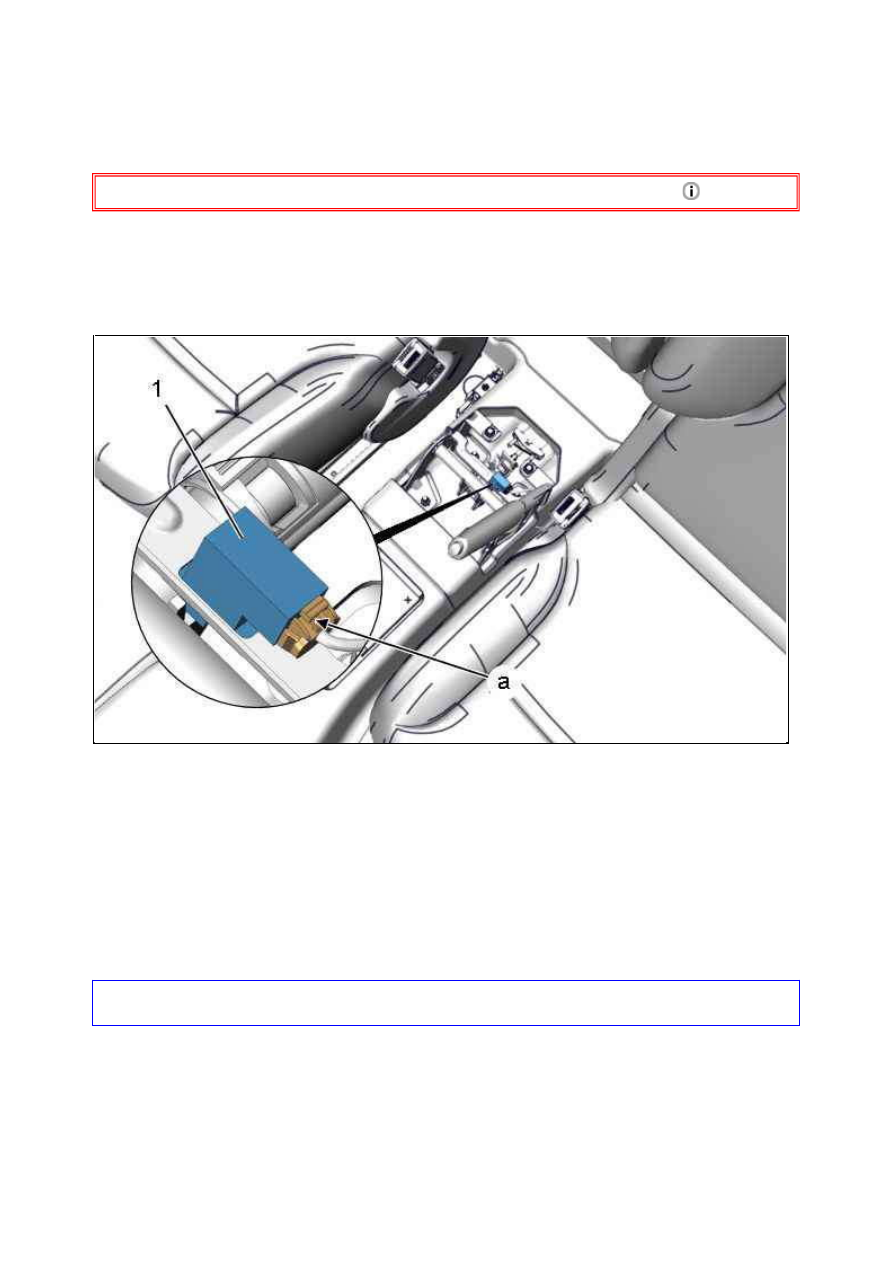

СНЯТИЕ ­ У СТАНОВК А : К ОНТАК ТОР РЫЧАГА СТОЯНОЧНОГО ТОРМ ОЗА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отсоединить аккумуляторную батарею .
Снимите центральную консоль .

Вытянуть рычаг стояночного тормоза .
Отсоедините разъем  (в "a").
Снять контактор рычага стояночного тормоза (1).

2. У становка

Установить контактор рычага стояночного тормоза (1).
Подсоедините разъем  (в "a").
Установите центральную консоль .
Подсоедините обратно аккумуляторную батарею.
Проверить включение визуального сигнализатора стояночного тормоза с первого щелчка общего хода рычага
стояночного тормоза .

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C5FM0LRD

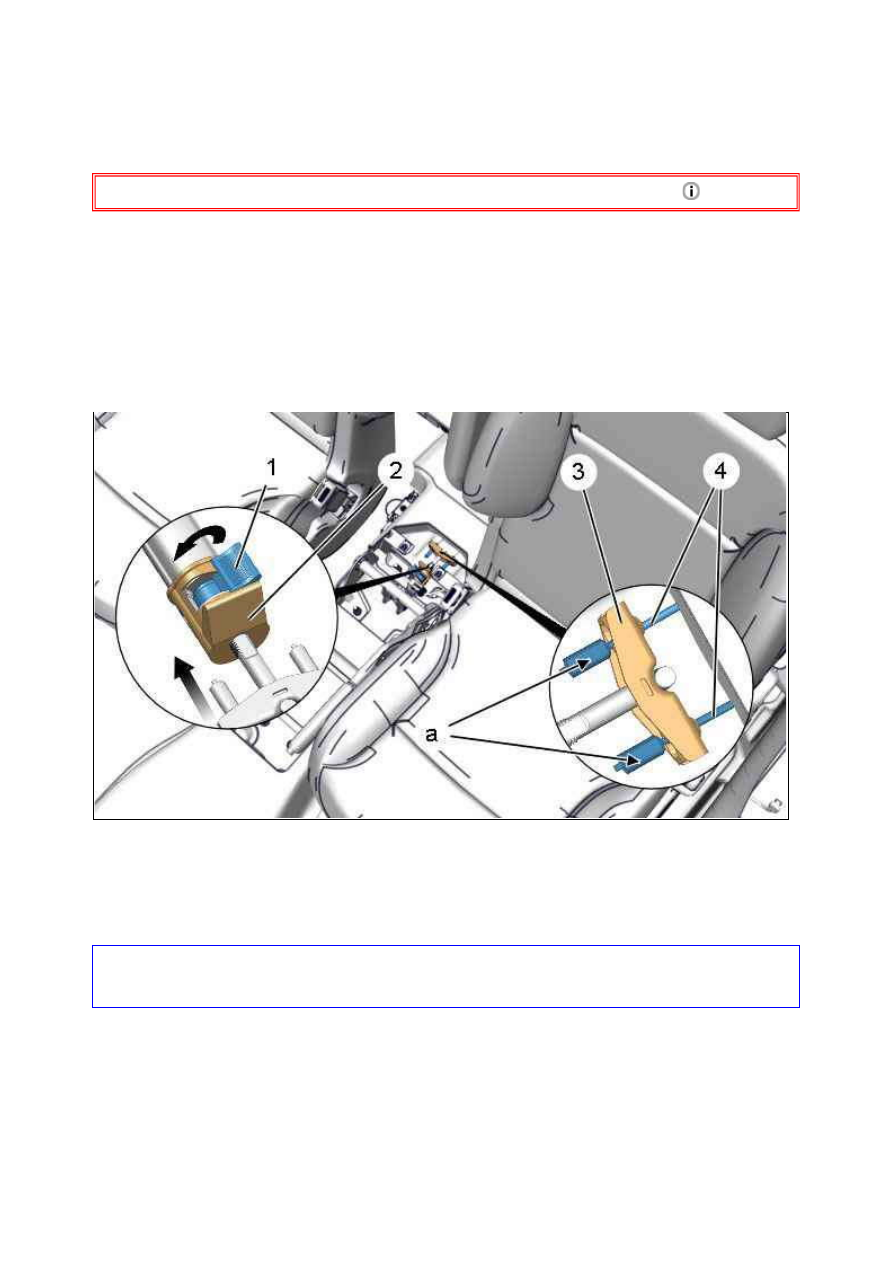

СНЯТИЕ ­ У СТАНОВК А : ТРОСЫ СТОЯНОЧНОГО ТОРМ ОЗА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отпустите болты задних колес.
Поднимите и зафиксируйте неподвижно автомобиль, вывесив задние колеса.
Снимите :



Болты задних колес



Задние колеса



Центральная консоль

Установите рычаг стояночного тормоза в отпущенное положение.
Нажать на толкатель отпирания (2) (в соответствии со стрелкой ).
Продолжая нажимать на толкатель отпирания (2), повернуть на четверть оборота ручку компенсации люфтов
(1) (в соответствии со стрелкой ).
Отпустить толкатель отпирания (2).

ВНИМ АНИЕ :  Чтобы  не  повредить  пружину  системы  компенсации  зазоров,  нельзя  затягивать  рычаг
стояночного  тормоза больше, чем  на  первое  фиксированное положение  хода рычага, не переведя кнопку
(1) в положение LOCKED (заперто).

Поднимите рычаг стояночного тормоза до первого щелчка.
Повернуть на четверть оборота ручку компенсации люфтов (2) (В противоположном направлении).
Установите рычаг стояночного тормоза в отпущенное положение.
Отсоедините : Тросы стояночного тормоза (4) поперечины (3) (в "a").

Рисунок : C5FM0LPD
