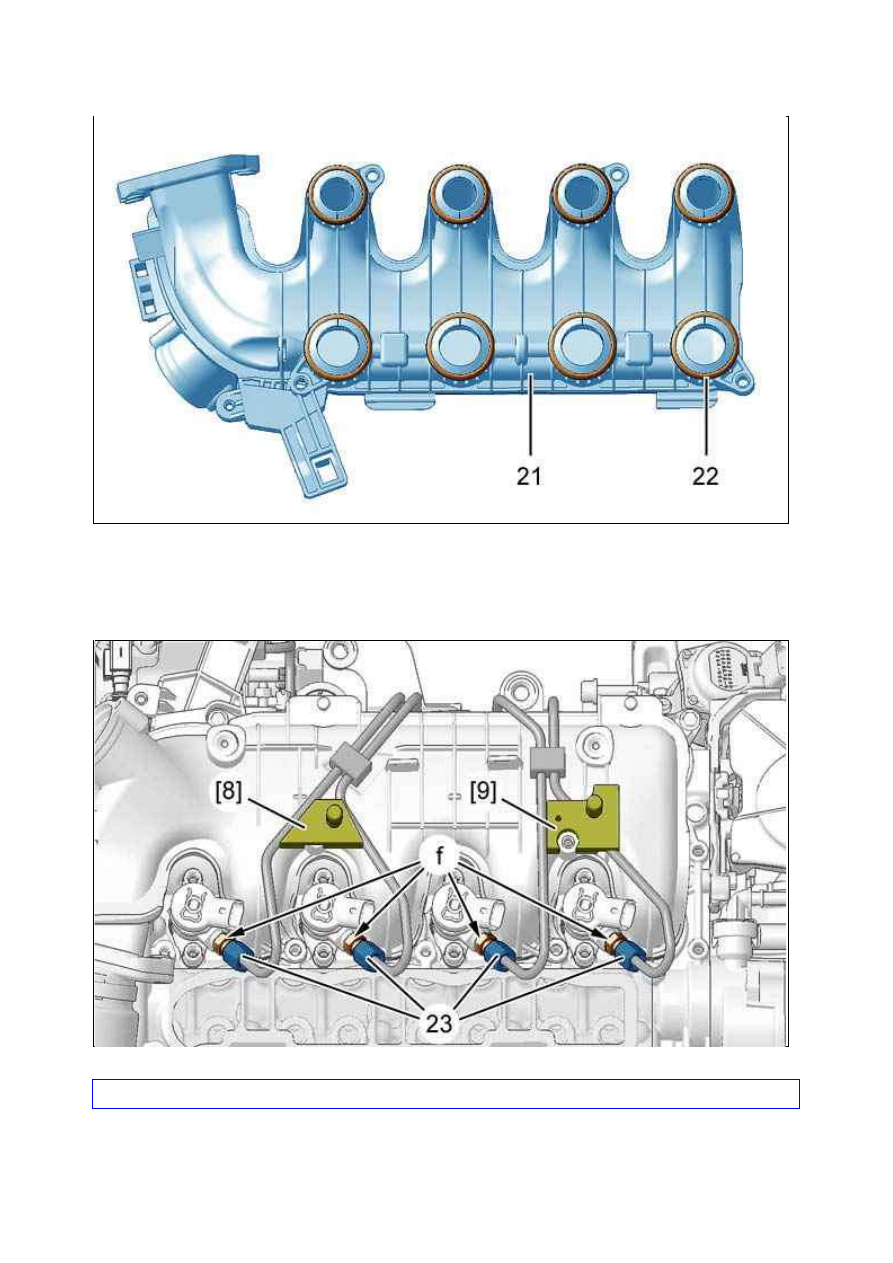

Периодически производите замену прокладок (22) ; Слегка смазывайте уплотнения ; С помощью моторного
масла .
Установите коллектор впуска воздуха (21).

ВНИМ АНИЕ : Установите новые топливные трубки высокого давления.

Установите приспособления [8] и [9].
Предварительно затянуть ; При помощи приспособлений [4], [5]и [6] :



соединения (19) на топливной рампе высокого давления моментом 2 ± 0,5 дН.м

Рисунок : B1HM032D

Рисунок : B1HM033D



соединительных элементов трубок на форсунках (23) моментом 2 ± 0,5 дН.м ; Для предварительной
затяжки соединительных элементов приложите удерживающий момент ( в "f")

Затяните ; С помощью приспособлений [4], [5]и [6] :



соединения (19) на топливной рампе высокого давления моментом 2,5 ± 0,3 дН.м



соединительных элементов трубок (23) на форсунках моментом 2,5 ± 0,3 дН.м ; Для затяжки
соединительных элементов приложите удерживающий момент ( в "f")

Снимите приспособления [8]и [9].

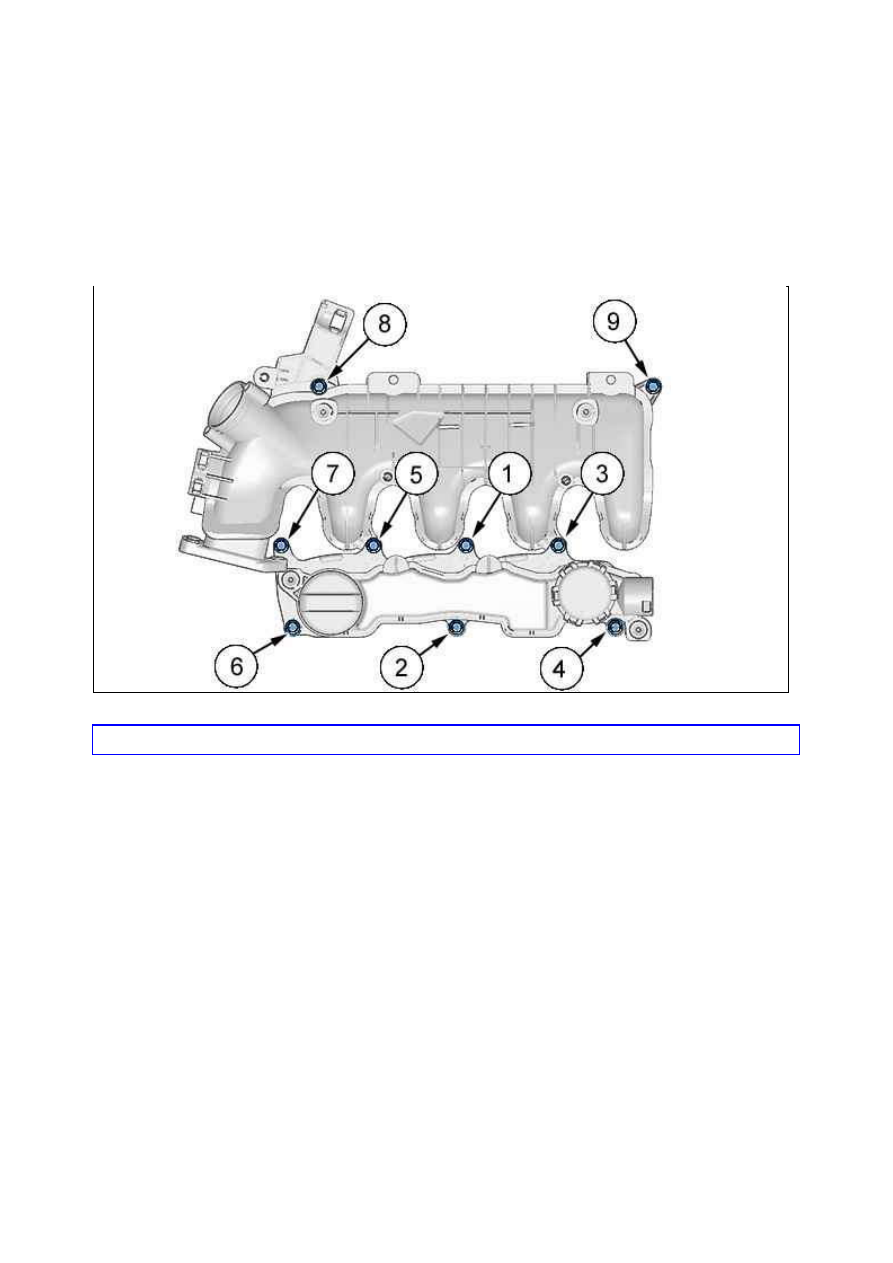

ВНИМ АНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений (порядок от 1 до 9).

Снимите приспособление [2].
Установите маслоотделитель (14).
Затяните болта моментом 1,3 ± 0,2 дН.м (в указанномпорядке).
Установите :



3 болтов (12) ; Затяните моментом 0,8 ± 0,1 дН.м



Опора (18)



Трубки возврата топлива от дизельных форсунок (16)



Трубку рециркуляции отработавших газов (15)

Снимите приспособление [1].
Присоедините трубки возврата и подвода топлива ( в "e").
Установите : Кронштейн жгута проводов дизельных форсунок (11).
Подключить разъемы дизельных форсунок ( в "d").
Установите : Глушитель шума, производимого турбокомпрессором (13).

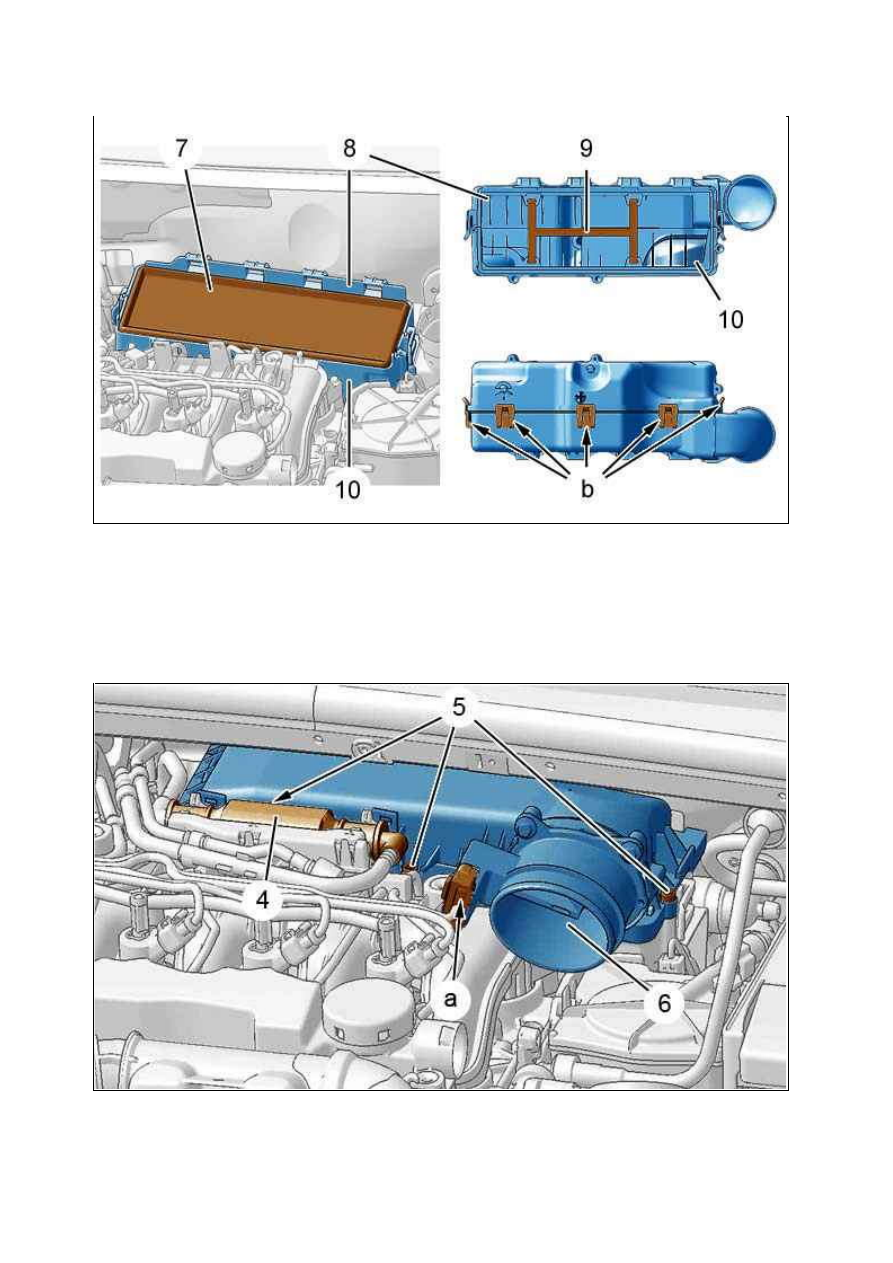

3.2. Верхняя интегрированная система подачи воздуха

Рисунок : B1DP231D

Установите : Элементы (10), (8) фильтра.
Снова закрепите в фиксаторе : Части (10), (8) ( в "b").
Установите :



Опора (9)



Воздушный фильтр (7)

Установите :



Крышку (6), оснащенную расходомером воздуха

Рисунок : B1BM0JPD

Рисунок : B1BPS7QD



3 болтов (5)



Опору ручного топливоподкачивающего насоса



Ручной топливоподкачивающий насос (4)

Подсоедините разъем ( в "a").

Установите :



Воздушный патрубок (2)



Воздушный патрубок (3)

Соедините воздушный патрубок (4) с воздушным патрубком (2).
Затяните хомуты (3).
Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Нажмите несколько раз на насос ручной подкачки топлива , чтобы заполнить топливный контур.
Приведите в действие одновременно стартер и ручной насос подкачки топлива, пока двигатель не запустится.
Дать двигателю поработать на холостом ходу в течение 2 минут.

4. К онтроль герметичности

ВНИМ АНИЕ :  Распылите  состав  [7]  на  соединительные  элементы  трубок  топливных  форсунок  и  на
топливной рампе высокого давления .

Установить автомобиль на подъемник.
Снять защиту двигателя .
Распылите продукт [7].
Дождаться высыхания состава [7].
Запуск двигателя.
Проверьте отсутствие утечек.
Увеличить частоту вращения коленчатого вала до 4000 об/мин (максимальное).
Проверьте отсутствие утечек.
Провести дорожные испытания.

Рисунок : B1HM0TPD
