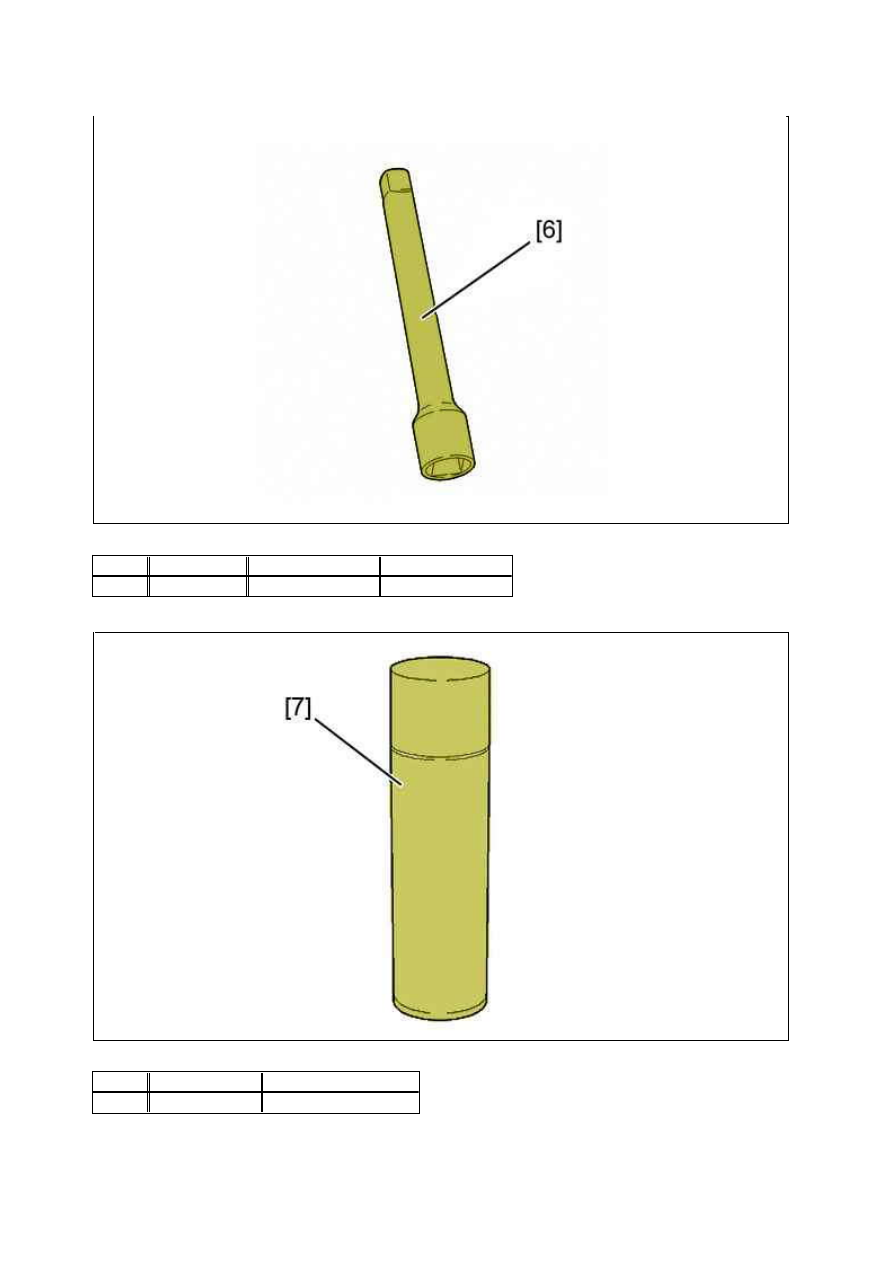

Рисунок : E5AP3DVD

М етка  Обозначение  Номер (реферанс)   Номер (реферанс)
[6]

Удлинитель

4220­T.B

(­).1603 E

Рисунок : E5AP3DWD

М етка  Обозначение

Номер (реферанс)

[7]

детектор утечек  ARDROX 9D1 BRENT

2. Снятие

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

Отсоединить аккумуляторную батарею .
Снять декоративную крышку двигателя .

2.1. Верхняя интегрированная система подачи воздуха

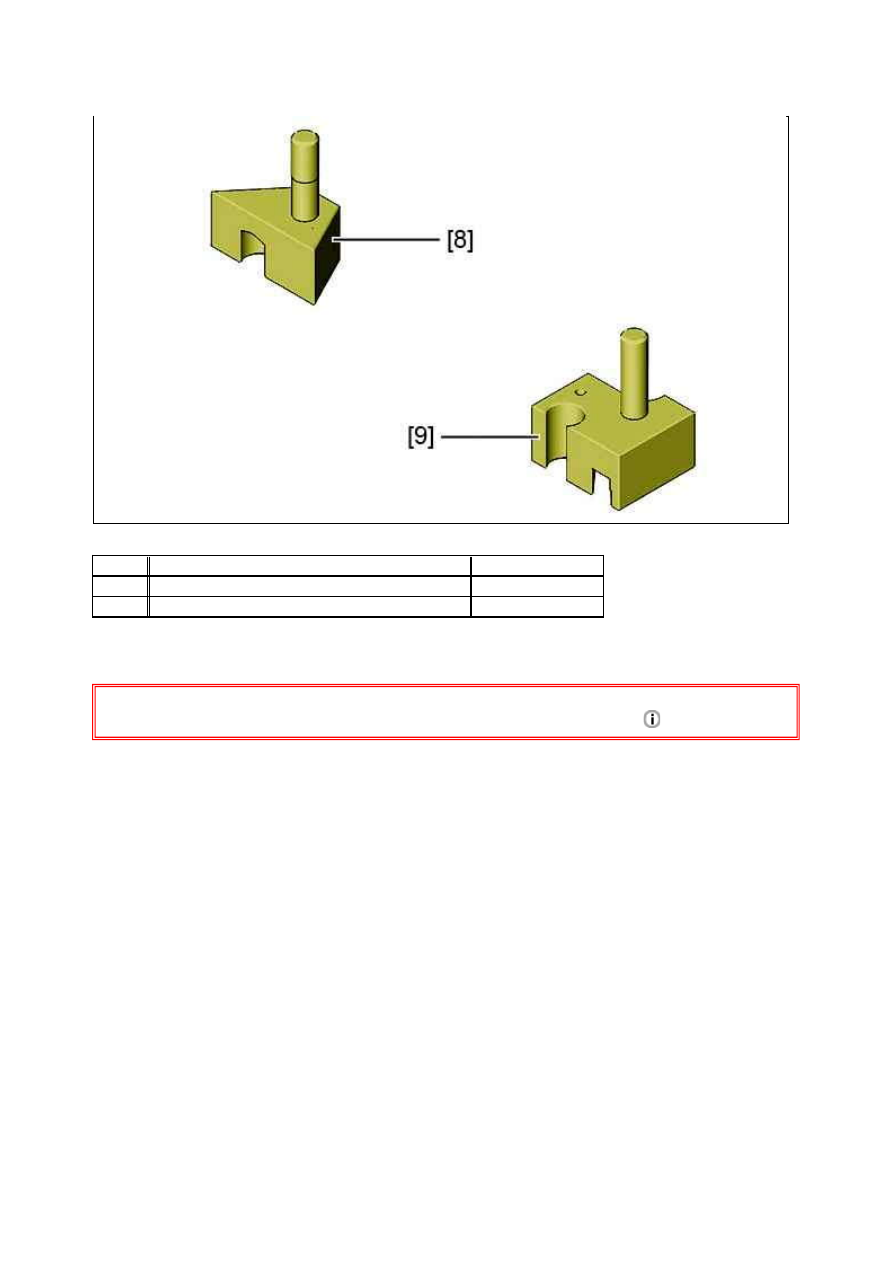

Рисунок : E5AP3DXD

М етка  Обозначение

Номер (реферанс)

[8]

Регулировочная прокладка для трубок форсунок  (­).0194­V1

[9]

Регулировочная прокладка для трубок форсунок  (­).0194­V2

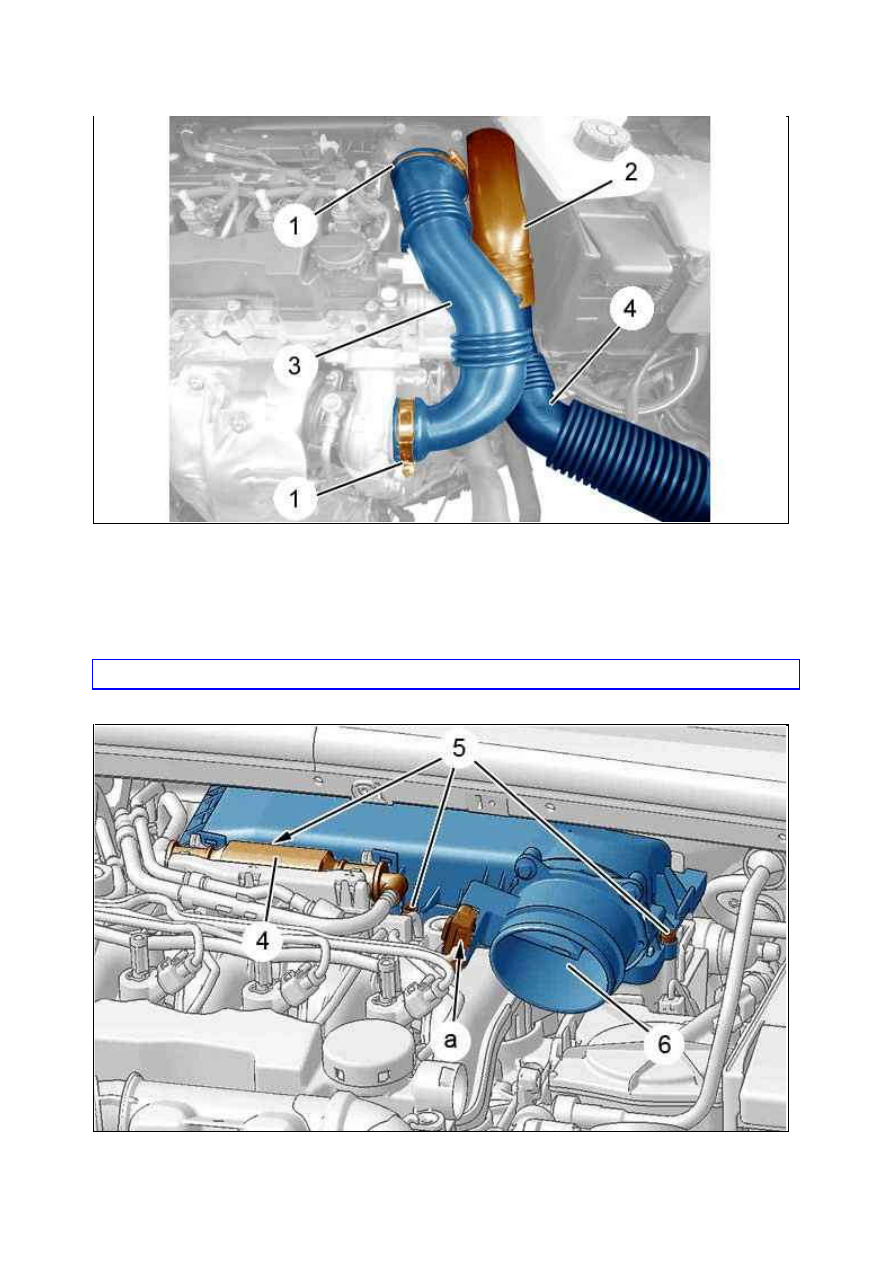

Ослабьте хомуты (1).
Отсоедините воздушный патрубок (4) от воздушного патрубка (2).
Снимите :



Воздуховод (3)



Воздуховод (2)

ВНИМ АНИЕ : Заглушить отверстия контура подачи воздуха .

Рисунок : B1HM0TPD

Рисунок : B1BPS7QD

Открепите и отодвиньте ручной подкачивающий топливный насос (4).
Отведите в сторону опору ручного топливоподкачивающего насоса (4).
Отсоедините разъем ( в "a").
Снимите :



3 болтов (5)



Крышку (6), оснащенную расходомером воздуха

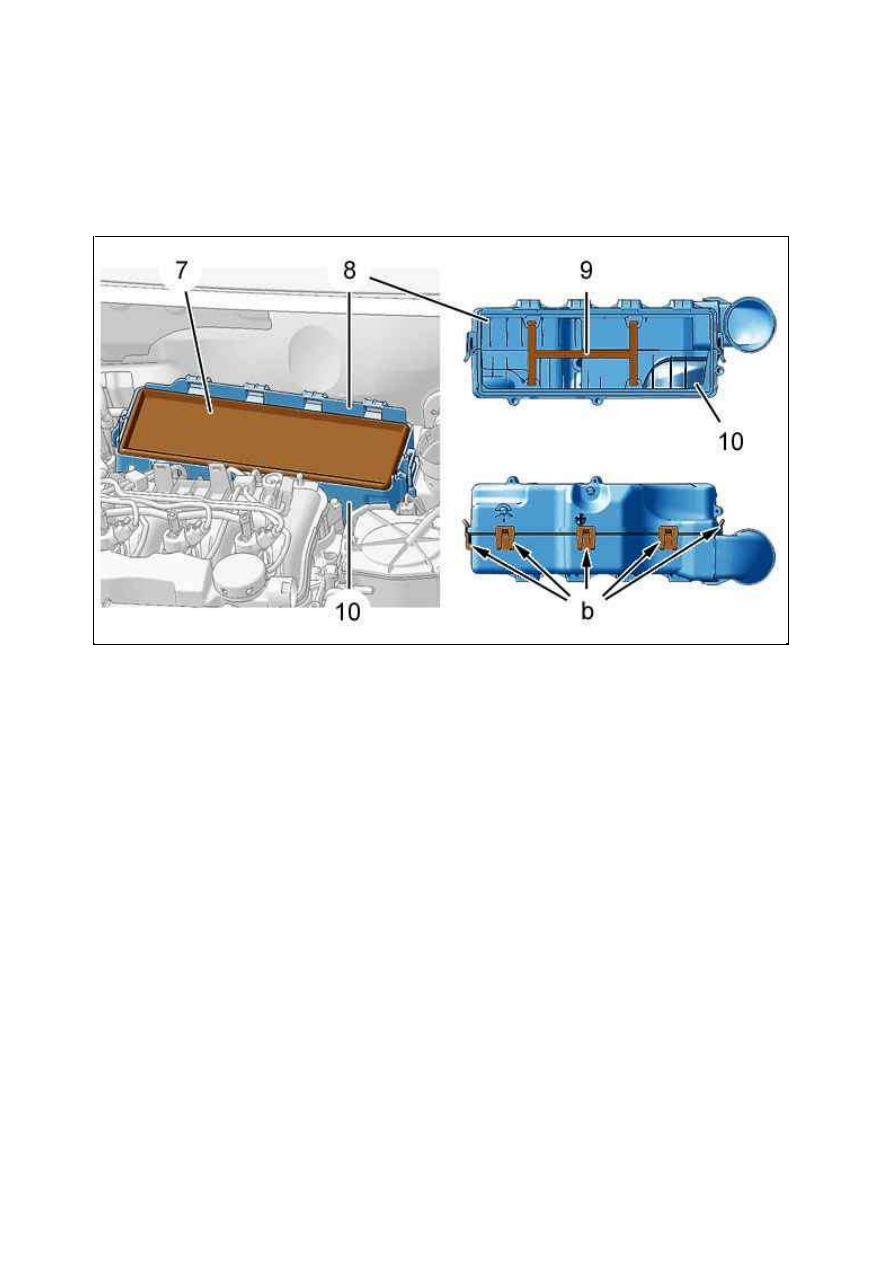

Снимите :



Воздушный фильтр (7)



Опора (9)

Отсоедините элементы (8), (10) (в "b").
Отделите и снимите элементы (8), (10).

2.2. Нижняя интегрированная система подачи воздуха

Рисунок : B1BM0JPD
