Отодвиньте опору жгута проводов (3).

Отсоедините разъем ( в "c").
Отсоединить и сдвинуть : Узел в сборе опоры с датчиком .

ВНИМ АНИЕ : Заглушите воздушный штуцер приспособления [1].

Отсоедините и снимите : Датчик температуры топлива (1).

4. У становка

Снять заглушки [1].
Установите : Датчик температуры топлива (1).
Снова закрепите в фиксаторе : Узел в сборе опоры с датчиком .
Подсоедините разъем ( в "c").
Установите :

Опору жгута проводов (3)

болтов (4)

Подключить электрические разъемы ( в "b", "a").
Установите декоративную крышку двигателя .

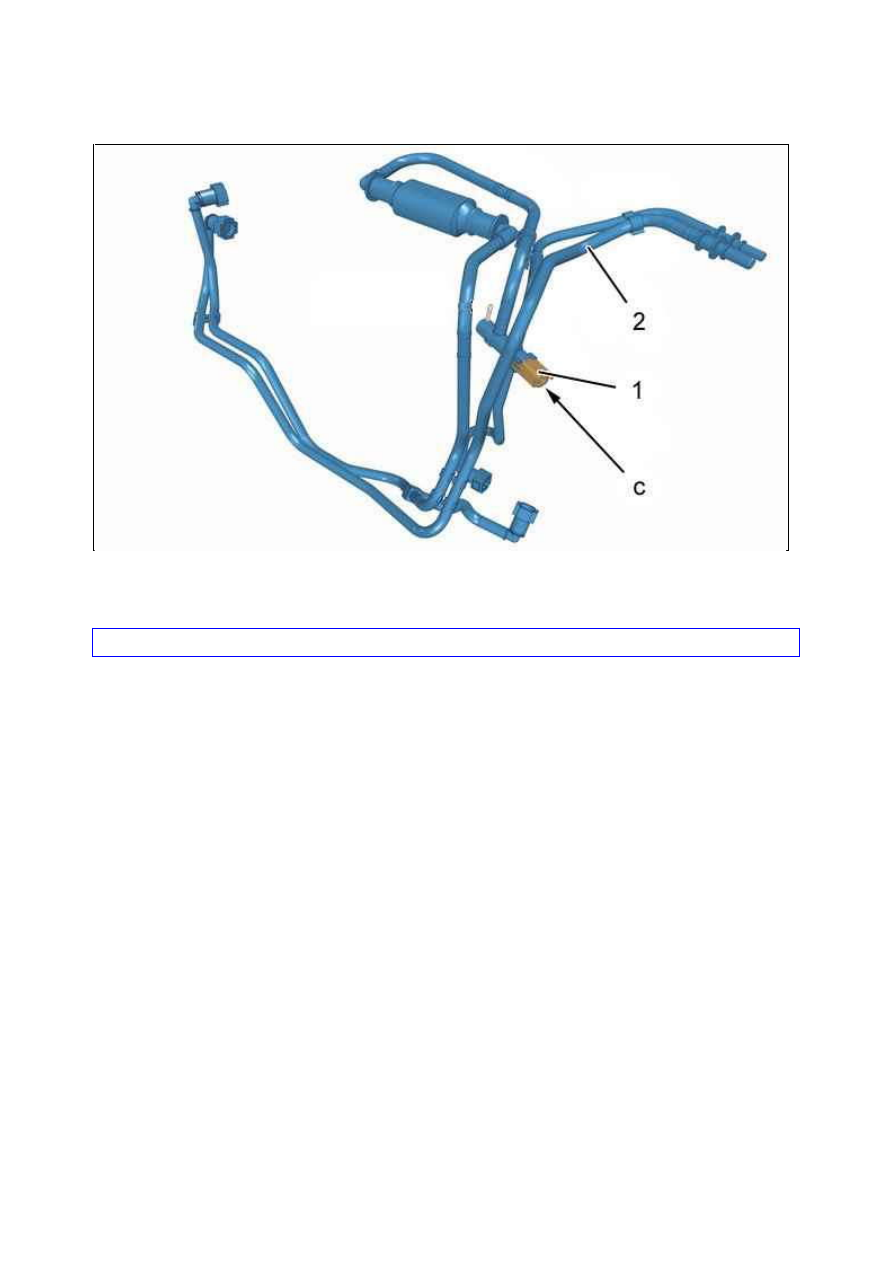

Рисунок : B1HG0BBD

СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

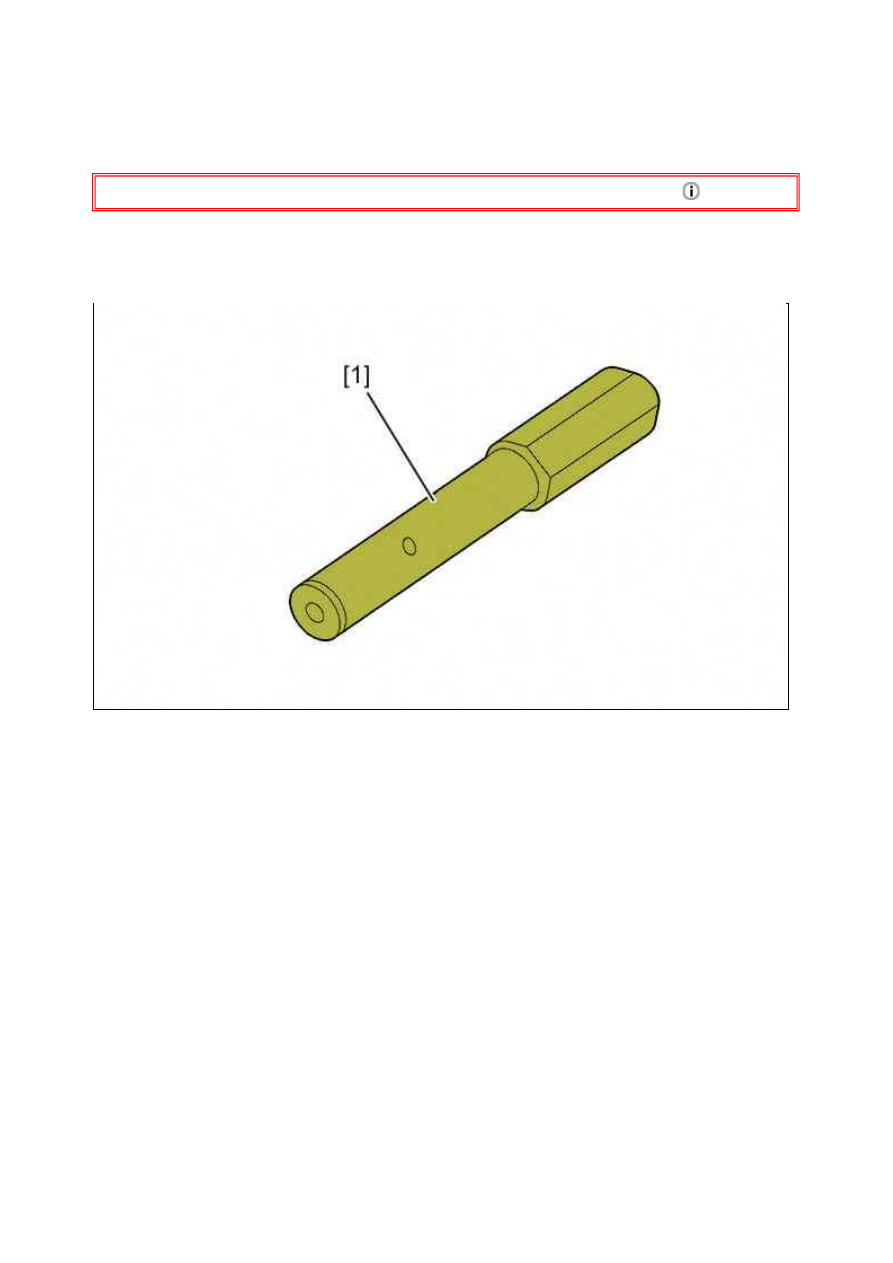

[1] стопор маховика двигателя (­).0194.C.

2. Снятие

Отсоединить аккумуляторную батарею .
Поднять автомобиль и закрепить его так, чтобы колеса не касались пола.
Снимите :

Защитного щитка под двигателем

Переднее правое колесо

Ремень привода навесного оборудования (/)

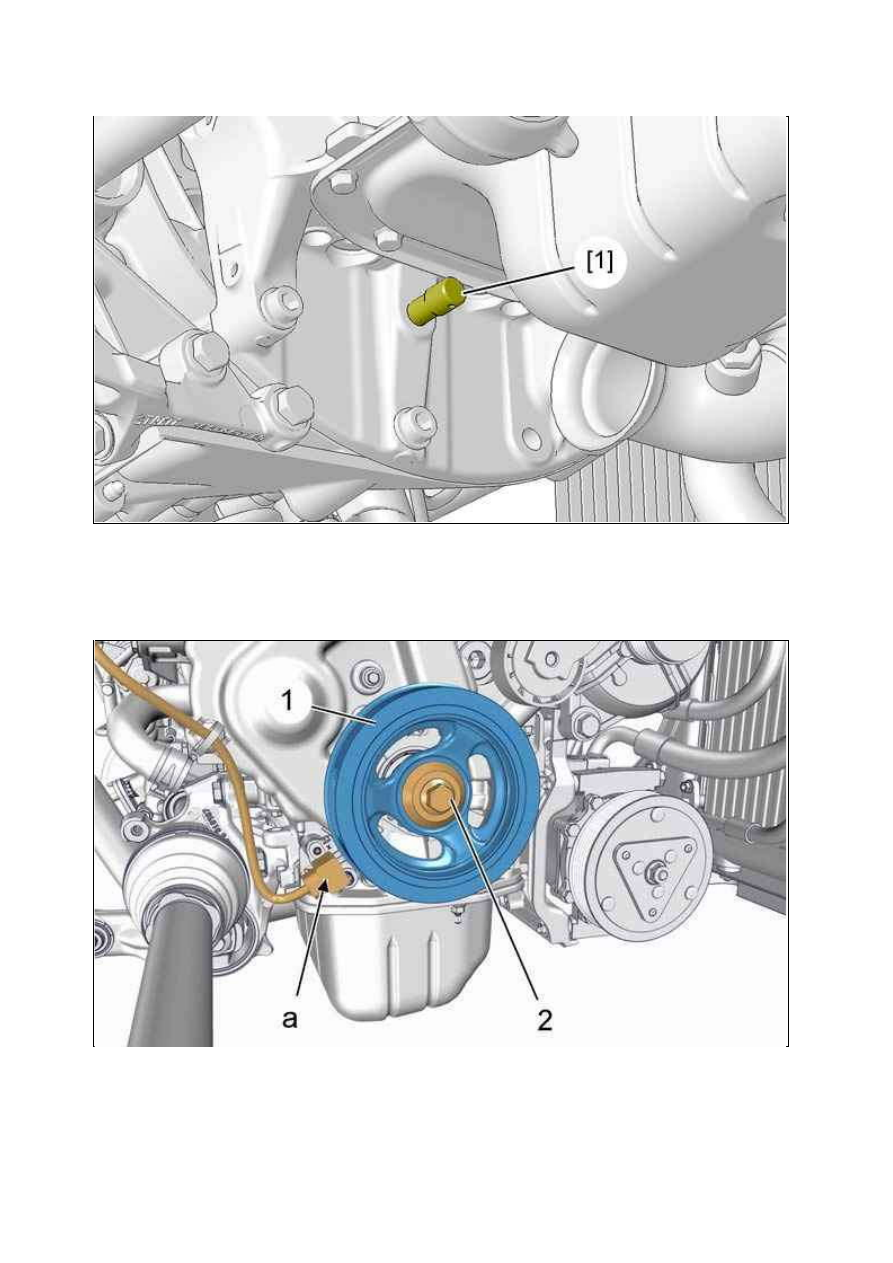

Рисунок : E5AP3MFD

Установить штифт для блокировки маховика двигателя [1] в отверстие крышки подшипников коленчатого
вала).
Провернуть двигатель в обычном направлении вращения коленвала до установки штифта [1] в отверстие.

Отсоедините разъем  (в "a").
Снимите :

Болт (2)

Ш кив (1)

Рисунок : B1EP1UED

Рисунок : B1BM0ERD

ВНИМ АНИЕ :  Магнитная  дорожка  не  должна  иметь  никаких  следов  повреждений,  и  к  ней  нельзя
приближать намагниченные предметы ; В противном случае замените шкив коленчатого вала .

Снимите :

болта (3) и (4)

Датчик частоты вращения двигателя (5)

ПРИМ ЕЧАНИЕ :  Отодвинуть  :  Защитная  крышка  газораспределительного  механизма  (Соблюдая
осторожность).

3. У становка

Установите :

Датчик частоты вращения двигателя (5)

Болт (4) ; Затяните моментом 0,7 ± 0,17 дН.м

болтов (3)

Ш кив (1)

Болт (2)

Метод затяжки болта (2) :

Предварительно затяните моментом 3,4 ± 0,4 дН.м

Угловая затяжка 190 ± 5

ВНИМ АНИЕ : После угловой затяжки проверить момент затяжки винта: он должен составлять от 8 до 16.

Заново подсоедините разъем ( в "a").
Снимите приспособление [1].
Установите :

Ремень привода навесного оборудования (/)

Переднее правое колесо

Защитного щитка под двигателем

Подсоедините обратно аккумуляторную батарею.

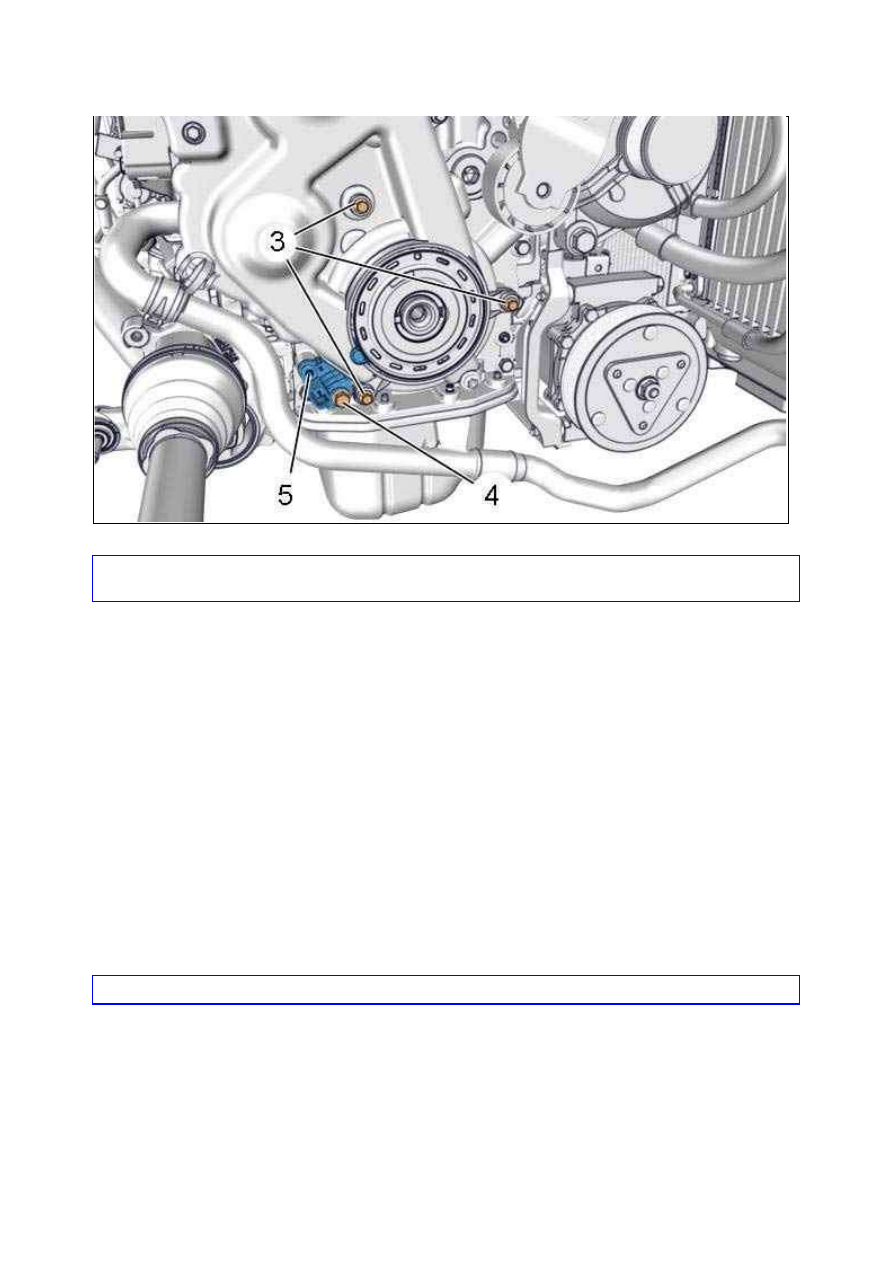

Рисунок : B1BM0ESD
