СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  К ОНТРОЛЯ ДАВЛЕНИЯ ВПУ СК НОГО

ВОЗДУ ХА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Размещение

1.1. Блок дозатора воздуха

(1) Датчик контроля давления впускного воздуха.

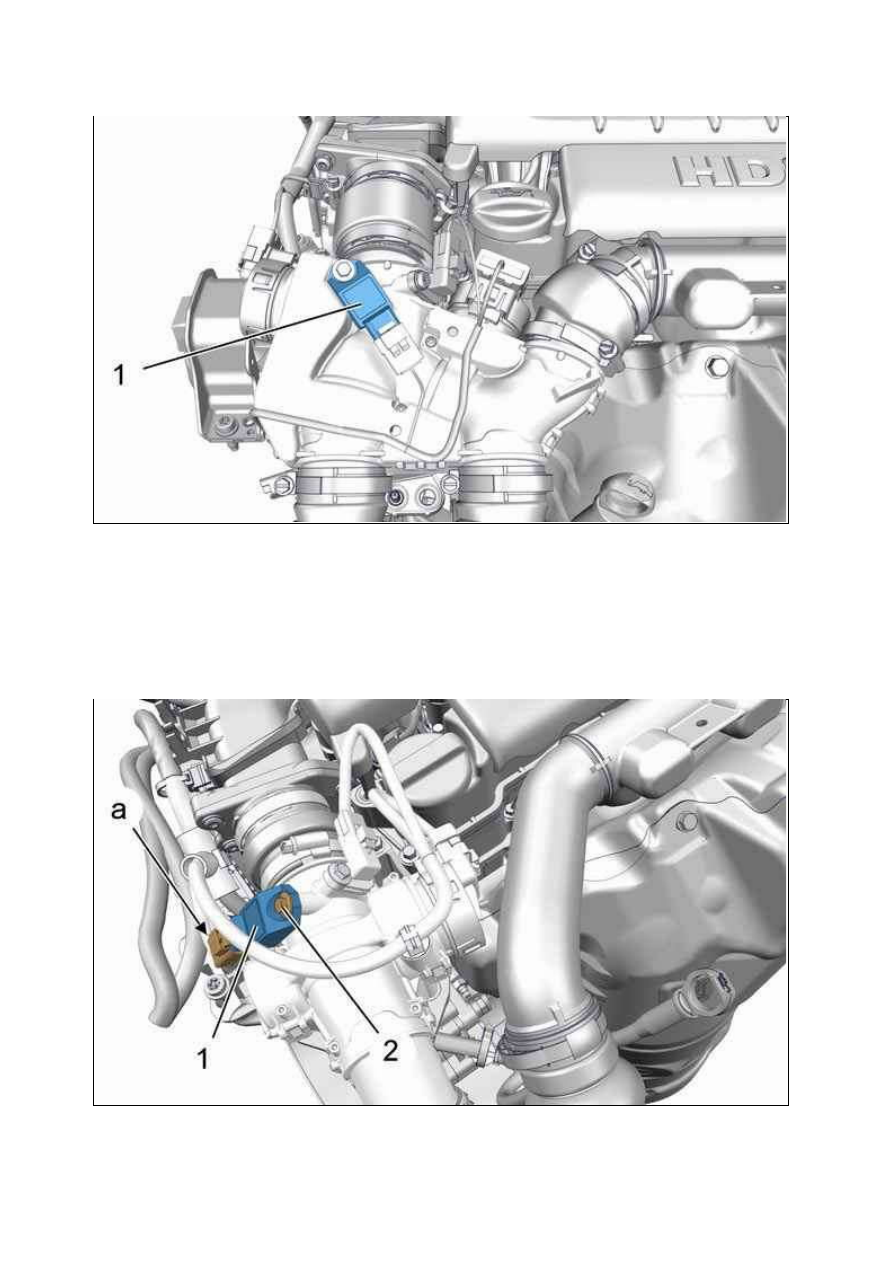

1.2. Блок двойного дозирования воздуха на впуске

Рисунок : B1HM0CPD

(1) Датчик контроля давления впускного воздуха.

2. Снятие

Отсоединить аккумуляторную батарею .

2.1. Блок дозатора воздуха

Отсоедините разъем  (в "a").

Рисунок : B1HM0CQD

Рисунок : B1HM0CRD

Снимите :



Болт (2)



Датчик давления впуска (1)

2.2. Блок двойного дозирования воздуха на впуске

Отсоедините разъем  (в "a").
Снимите :



Болт (2)



Датчик давления впуска (1)

3. У становка

Установите :



Датчик давления впуска (1)



Болт (2)

Подсоедините разъем  (в "a").
Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : B1HM0CSD

СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  ТЕМ ПЕРАТУ РЫ НАГНЕТАЕМ ОГО ВОЗДУ ХА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Размещение

1.1. Блок дозатора воздуха

(1) Датчик температуры нагнетаемого воздуха.

1.2. Блок двойного дозирования воздуха на впуске

Рисунок : B1HM0CCD
