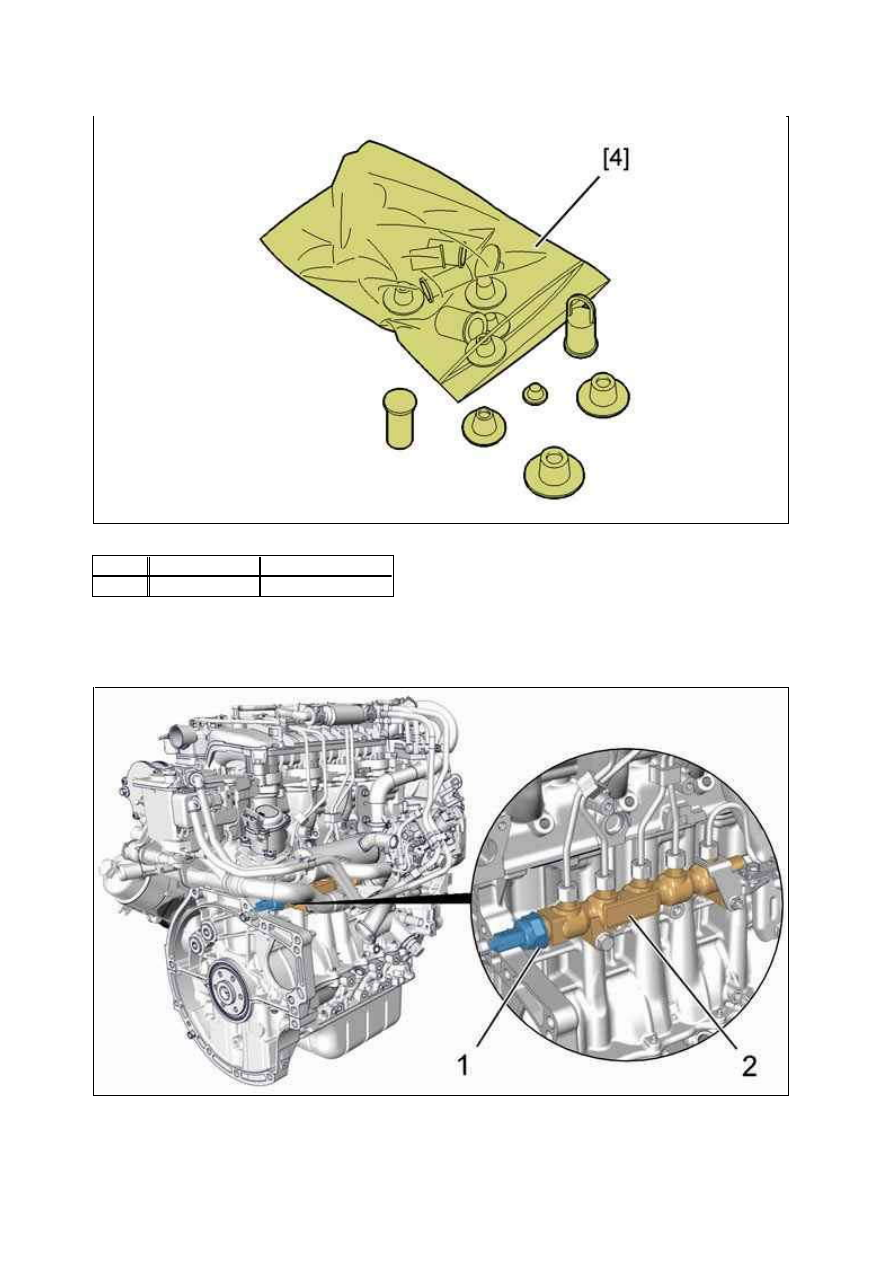

2. Размещение

(1) Датчик высокого давления топлива .
(2) Топливная рампа высокого давления .

Рисунок : E5AP32ND

М етка  Обозначение

Номер (реферанс)

[4]

набор заглушек  (­).0194­T

Рисунок : B1HM0CND

3. Снятие

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

Отсоединить аккумуляторную батарею .
Снимите :



Декоративную крышку двигателя



Декоративная крышка аккумуляторной батареи

Снимите (в зависимости от комплектации) :



Патрубки воздушного фильтра



Аккумуляторная батарея и ее поддон



Кронштейн аккумуляторной батареи

Отсоедините разъем расходомера воздуха.
Отсоединить и сдвинуть :



Блок воздушного фильтра



Топливный фильтр (Не вскрывать топливную систему)

ПРИМ ЕЧАНИЕ : Использовать зеркало и лампу.

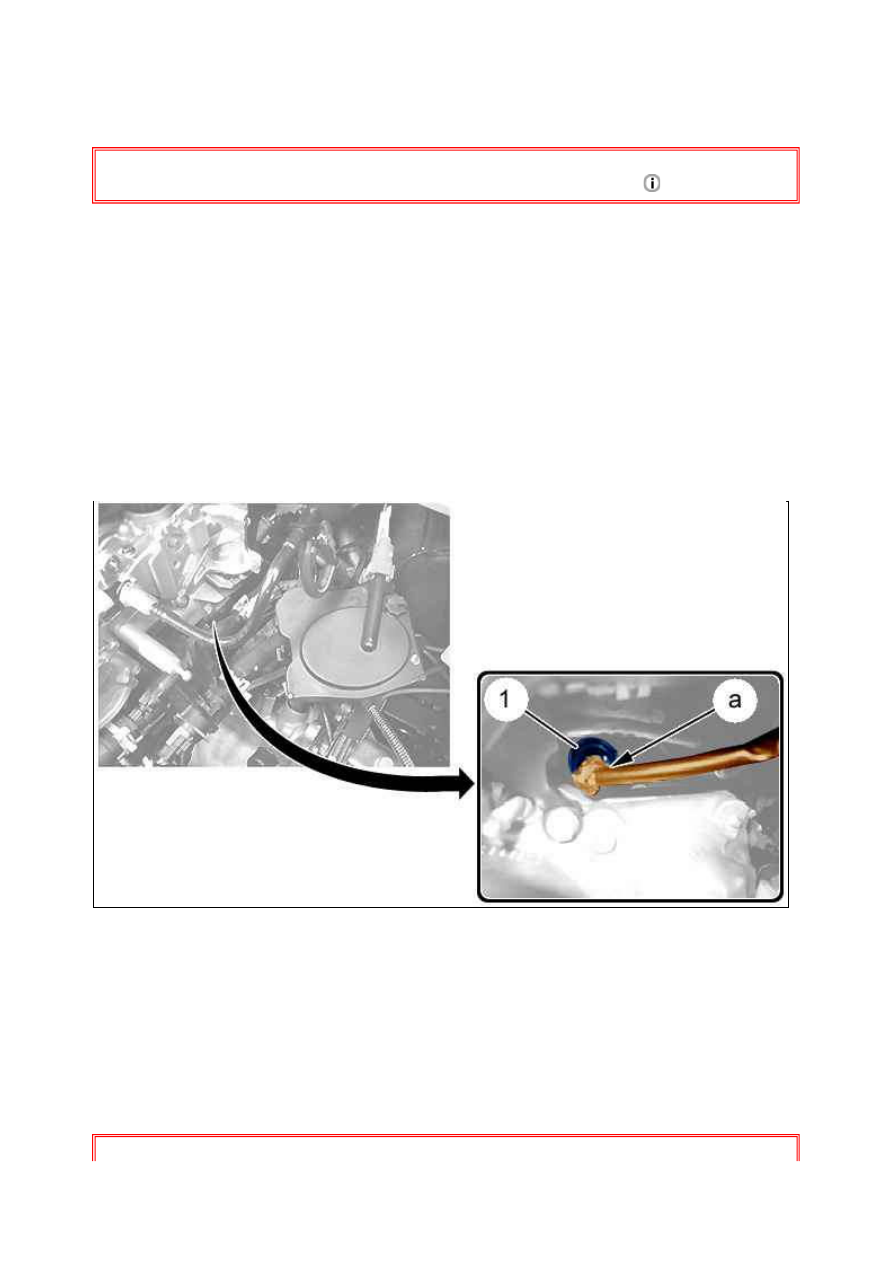

Отсоедините разъем  (в "a").
Снять датчик высокого давления (1) ; С помощью приспособления [2].

ПРИМ ЕЧАНИЕ : Подобрать металлическую шайбу с помощью магнита (при необходимости).

Заглушить топливную рампу высокого давления ; При помощи приспособлений [4].

4. У становка

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

Рисунок : B1HM10WD

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

ВНИМ АНИЕ :

Соблюдайте требуемые моменты затяжки

.

ПРИМ ЕЧАНИЕ : Использовать зеркало и лампу.

Снимите приспособления [4] (общая рампа высокого давления системы впрыска топлива).

ВНИМ АНИЕ : Проверить наличие прокладки датчика высокого давления топлива.

Установите : Датчик высокого давления топлива (1) (с новой уплотнительной прокладкой).

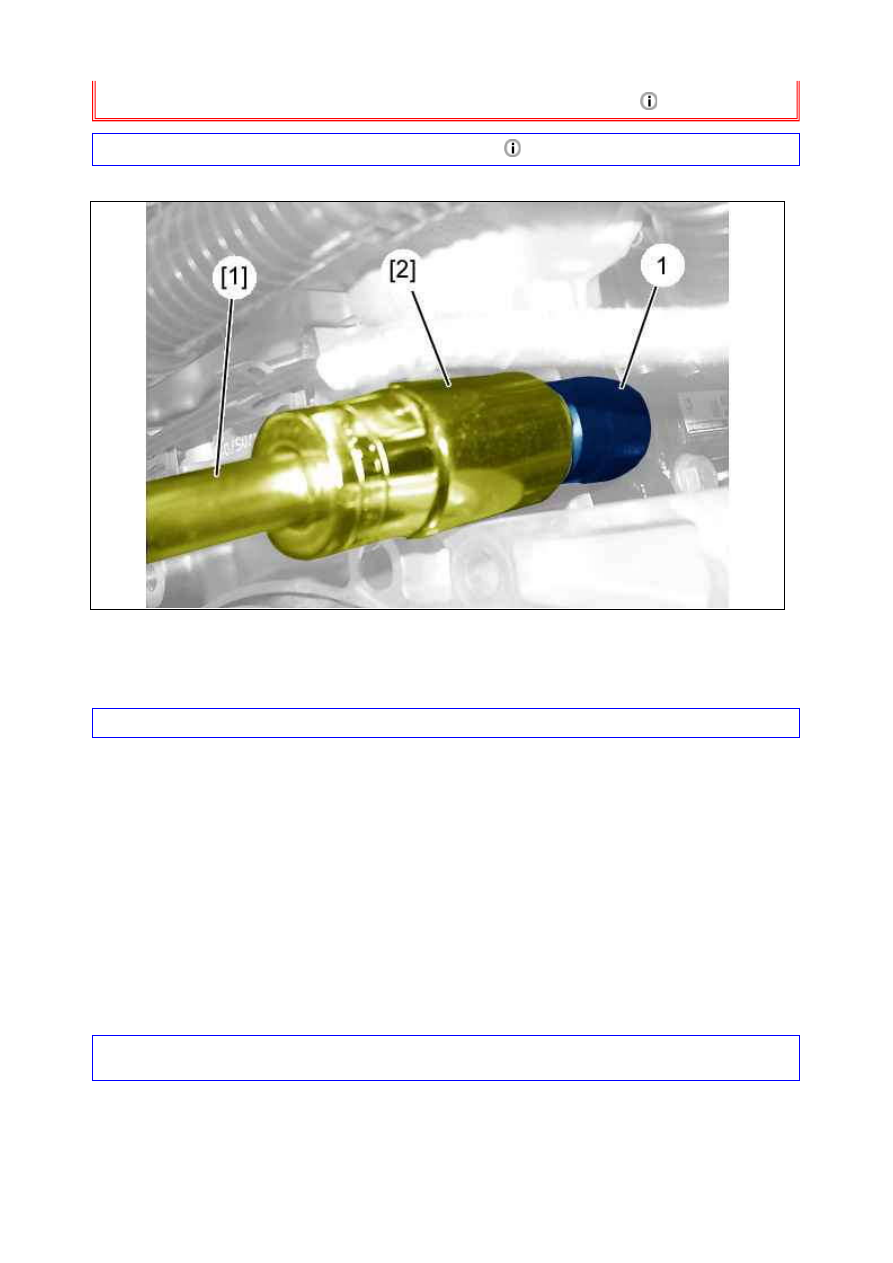

Затяните : Датчик высокого давления топлива (1) ; С помощью приспособлений [1]и [2].
Заново подсоедините разъем  (в "a").
Установите :



Топливный фильтр



Блок воздушного фильтра



Кронштейн аккумуляторной батареи



Аккумуляторная батарея и ее поддон



Патрубки воздушного фильтра

Снова подсоедините разъем расходомера воздуха .
Установите :



Декоративную крышку двигателя



Декоративная крышка аккумуляторной батареи

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ

:  Осуществить  операции,  которые  необходимо  выполнить  перед  подключением

аккумуляторной батареи.

5. К онтроль герметичности

Метод контроля :



Распылить из баллончика состав [3] на соединительный элемент датчика высокого давления

Рисунок : B1HM10XD



Дать материалу высохнуть



Запуск двигателя



Проверьте отсутствие утечек



Нажмите на акселератор, чтобы довести частоту вращения двигателя до максимума



Проверьте отсутствие утечек



Провести дорожные испытания



Проверьте отсутствие утечек



Замените неисправные детали (при необходимости)
