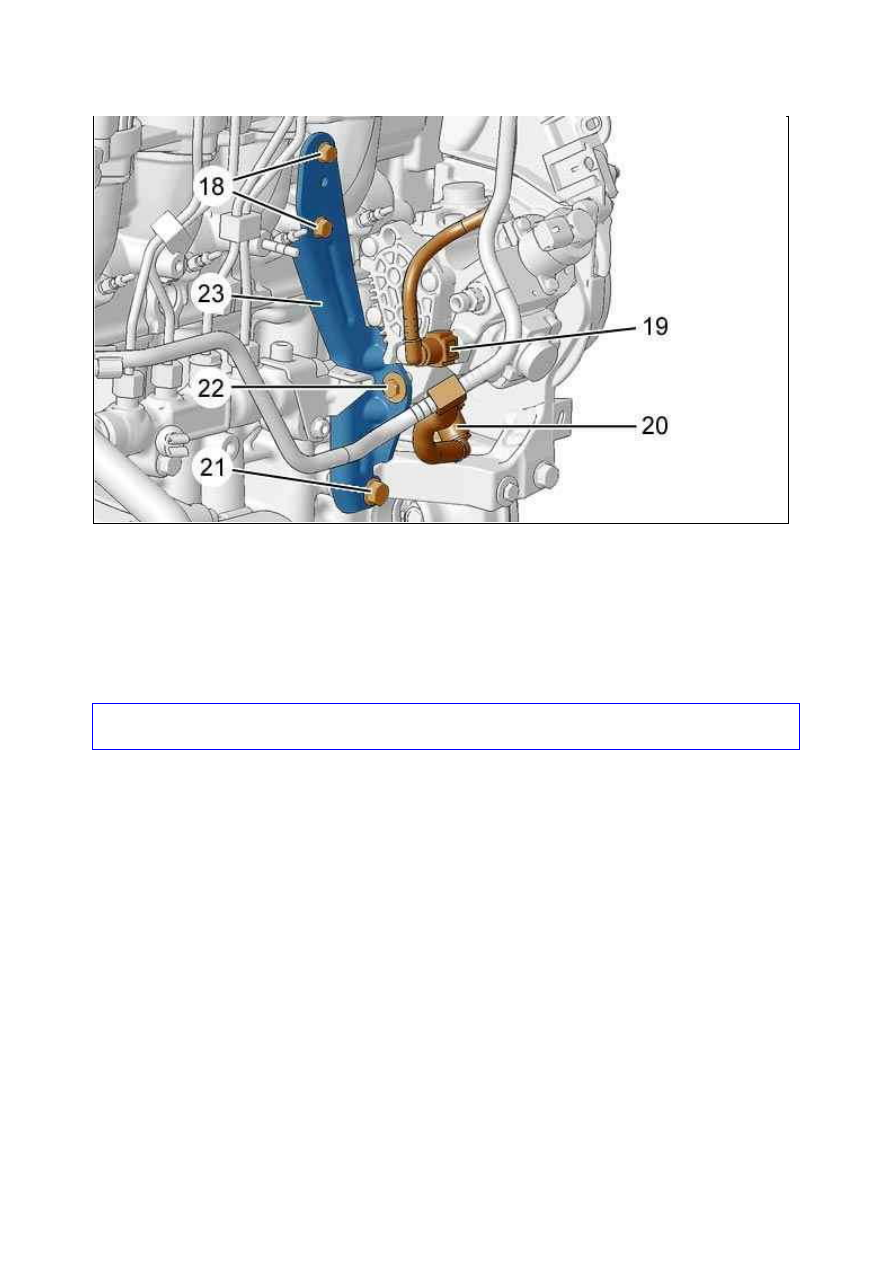

Установить кронштейн (23).
Наживите болты (21), (18), (22).
Затянуть болты в следующем порядке :

Болт (21) моментом 2 ± 0,3 дН.м

болтов (18) моментом 1 ± 0,1 дН.м

Болт (22) моментом 1 ± 0,1 дН.м

Присоедините трубопроводы и (19), (20) к топливному насосу высокого давления .

ВНИМ АНИЕ :  Заверните  вручную  сетку,  соединения  трубопроводов  высокого  давления  со  стороны
топливного насоса высокого давления и топливной рампы.

Установите топливную трубку высокого давления (16) (новый).
Наживите винт (15) крепления топливопровода высокого давления .
Предварительно затянуть ; При помощи приспособлений [1], [4], [7] :

Соединение (14) на топливном насосе высокого давления до момента 2 ± 0,5 дН.м ; Примените
удерживающий момент (в "c")

Соединение (17) на топливной рампе до момента 2 ± 0,5 дН.м

Затяните ; При помощи приспособлений [1], [4], [7] :

Соединение (14) на топливном насосе высокого давления до момента 2,5 ± 0,3 дН.м ; Примените
удерживающий момент (в "c")

Соединение (17) на топливной рампе до момента 2,5 ± 0,3 дН.м

Затяните болты моментом от (15) до 0,8 ± 0,2 дН.м.
Установите :

Опора (13)

Опора (11)

Жгут проводов питания свечей предпускового подогрева (12)

Опора (10)

Электромагнитный клапан регулирования давления турбокомпрессора (9)

Гайки (8) ; Затяните моментом 0,7 ± 0,1 дН.м

Подсоедините разъем  (в "b").

Рисунок : B1HM0UKD

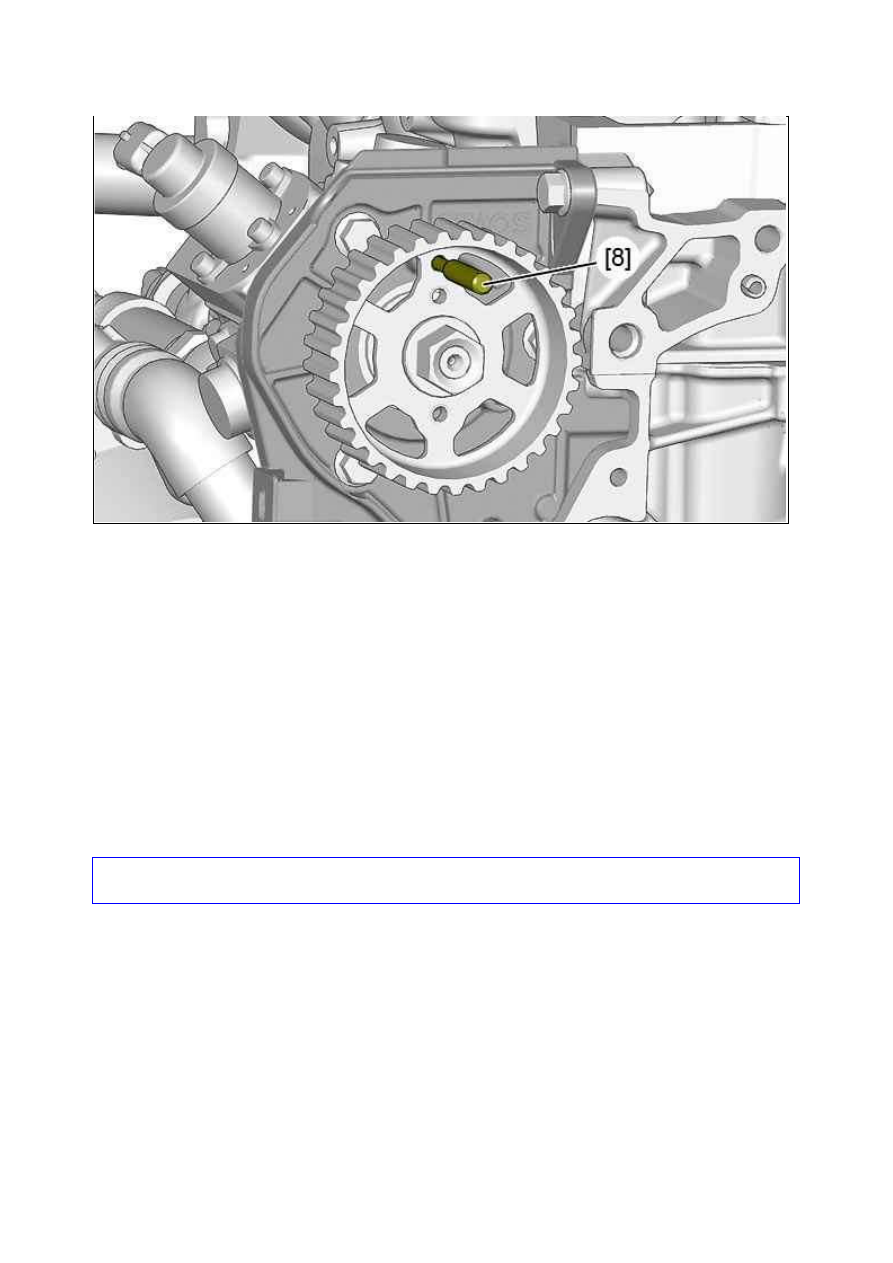

Зафиксируйте штифтом шкив привода топливного насоса высокого давления ; С помощью приспособления
[8].
Установите :

Ремень привода ГРМ

Ремень привода навесного оборудования

Воздушный коллектор (7)

Установить фиксаторы  (в "a").
Установите :

болтов (6)

Верхняя интегрированная система впуска воздуха (3)

Решетку воздухозаборника перед ветровым стеклом (1)

Бачок с тормозной жидкостью (5)

болтов (4)

Заполните трубопроводы топливом с помощью ручного подкачивающего насоса.
Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

4. К онтроль герметичности

ПРИМ ЕЧАНИЕ :  Распылите  состав  [6]  на  соединительные  элементы  трубок  топливных  форсунок  и  на
топливной рампе высокого давления .

Установить автомобиль на подъемник.
Снять защиту двигателя .
Распылите продукт [6].
Дать материалу высохнуть.
Запуск двигателя.
Проверьте отсутствие утечек.
Увеличить частоту вращения коленчатого вала до 4000 об/мин.
Проверьте отсутствие утечек.

Рисунок : B1EP1K0D

Провести дорожные испытания.
Проверьте отсутствие утечек.
Замените неисправные детали.
Установите :

Защитного щитка под двигателем

Декоративную крышку двигателя (2)

СНЯТИЕ ­ У СТАНОВК А : БЛОК  ДОЗАТОРА ВОЗДУ ХА НА ВПУ СК Е

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Снятие

ОБЯЗАТЕЛЬНО

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

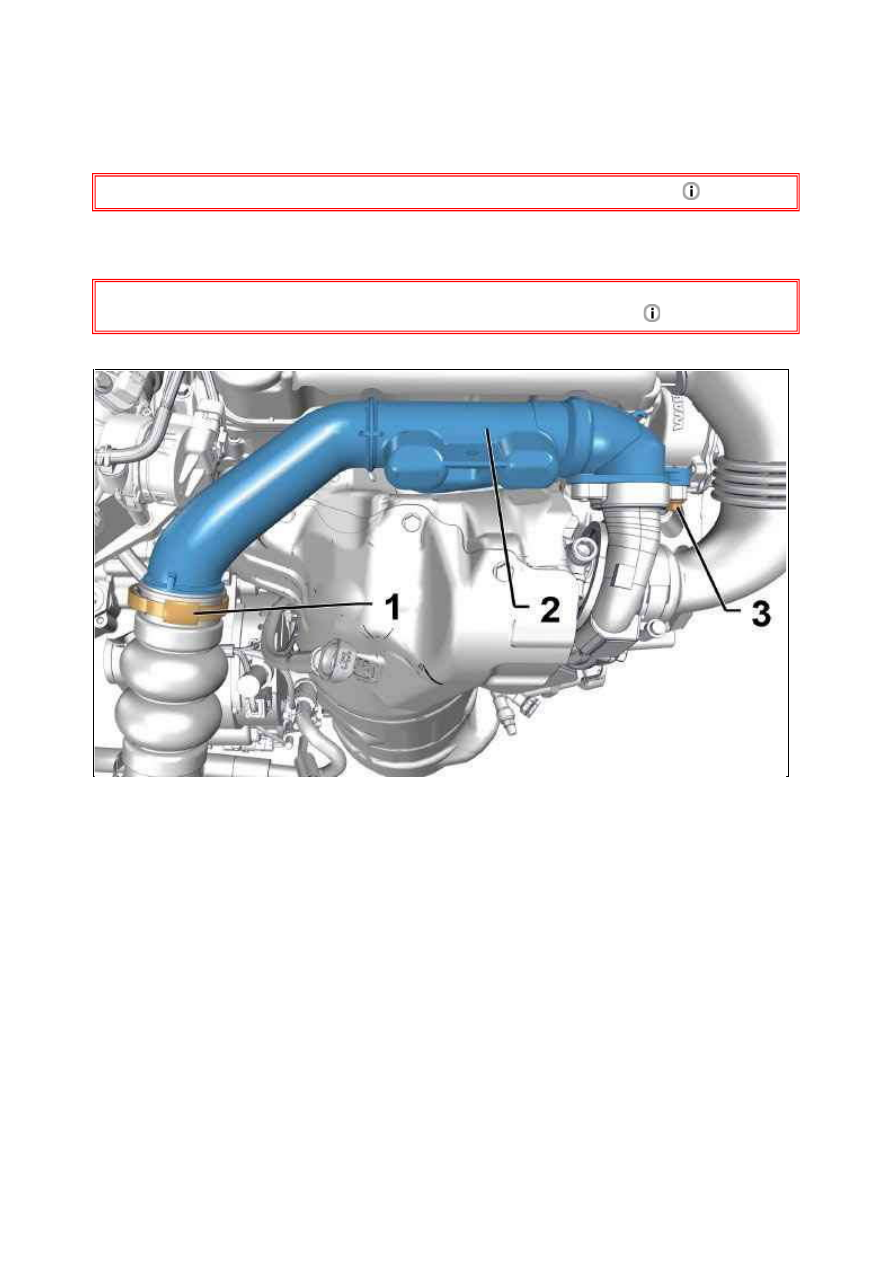

Снимите :

Хомут (1)

Болт (3)

Глушитель шума турбокомпрессора (2)

ПРИМ ЕЧАНИЕ :  Снимите  глушитель  шума  турбокомпрессора,  повернув  его  относительно  оси
коллектора турбокомпрессора.

Рисунок : B1HP300D
