Peugeot Partner (B9). Руководство - часть 422

Отвернуть болты (6).
Отсоедините фиксаторы  (в "a").
Снять впускной коллектор (7).

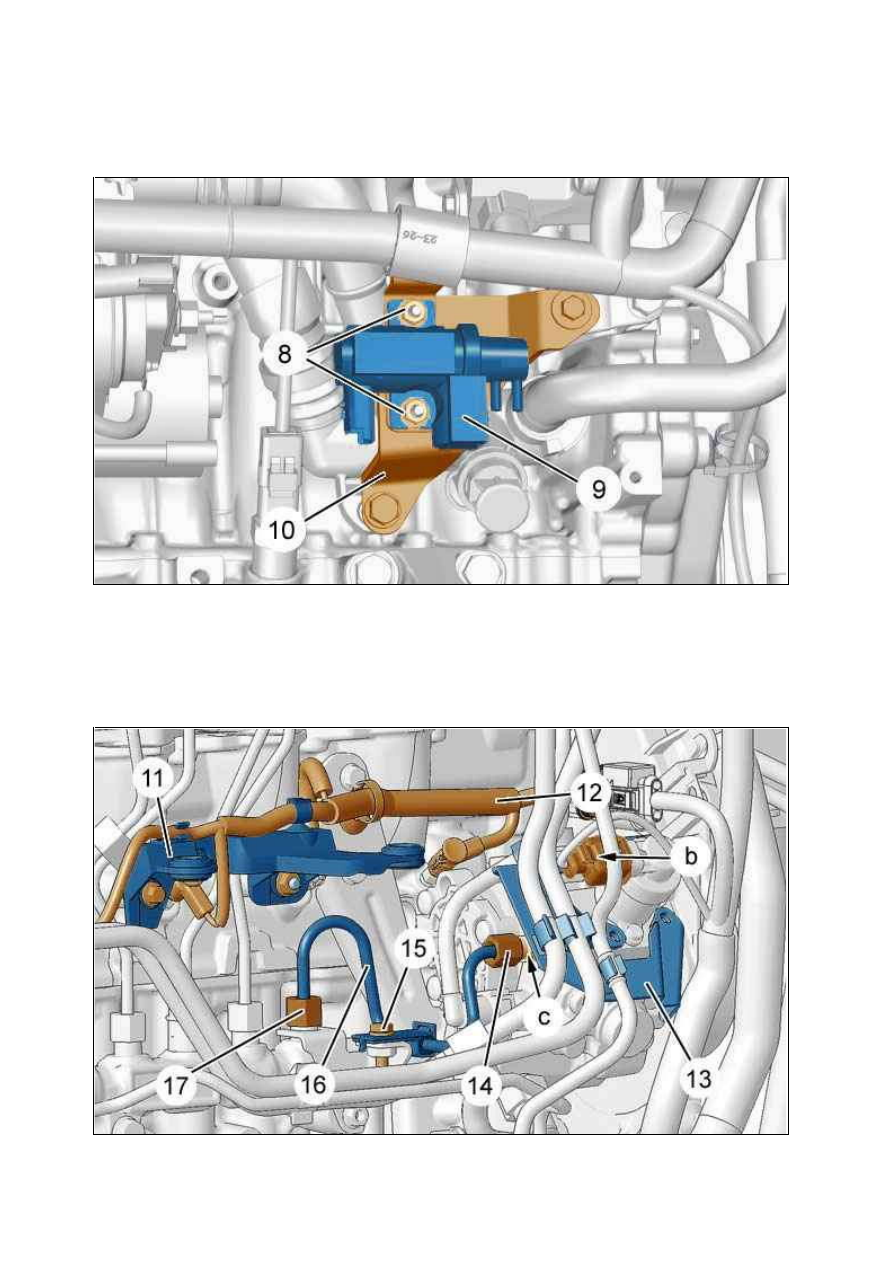

Снимите :



Гайки (8)



Электромагнитный клапан регулирования давления турбокомпрессора (9)



Опора (10)

Рисунок : B1HM0UHD

Рисунок : B1HM0UJD

ПРИМ ЕЧАНИЕ

:  Используйте  зеркало  для  выполнения  перечисленных  ниже  операций (при

необходимости).

Снимите и отведите в сторону теплообменник системы рециркуляции отработавших газов.

ВНИМ АНИЕ :  Не  отключайте  контур  охлаждающей  жидкости  теплообменника  рециркуляции
отработавших газов .

Отведите в сторону жгут проводов питания свечей предварительного подогрева (12).
Отсоедините разъем  (в "b").
Снимите :



Опора (13)



Опора (11)



Болт (15)

ВНИМ АНИЕ : Перед отсоединением очистите штуцеры трубопровода высокого давления.

Ослабьте :



Ш туцер (14) на топливном насосе высокого давления ; Примените удерживающий момент (в "c")



Ш туцер (17) на топливной рампе магистрали высокого давления

ВНИМ АНИЕ :  Закройте  штуцеры  на  топливном  насосе  высокого  давления  и  на  рампе  магистрали
высокого давления ; При помощи приспособлений [5].

Снимите топливопровод высокого давления 16.

Отсоедините и закупорьте трубопроводы 19 и 20 топливного насоса высокого давления ; При помощи
приспособлений [5].

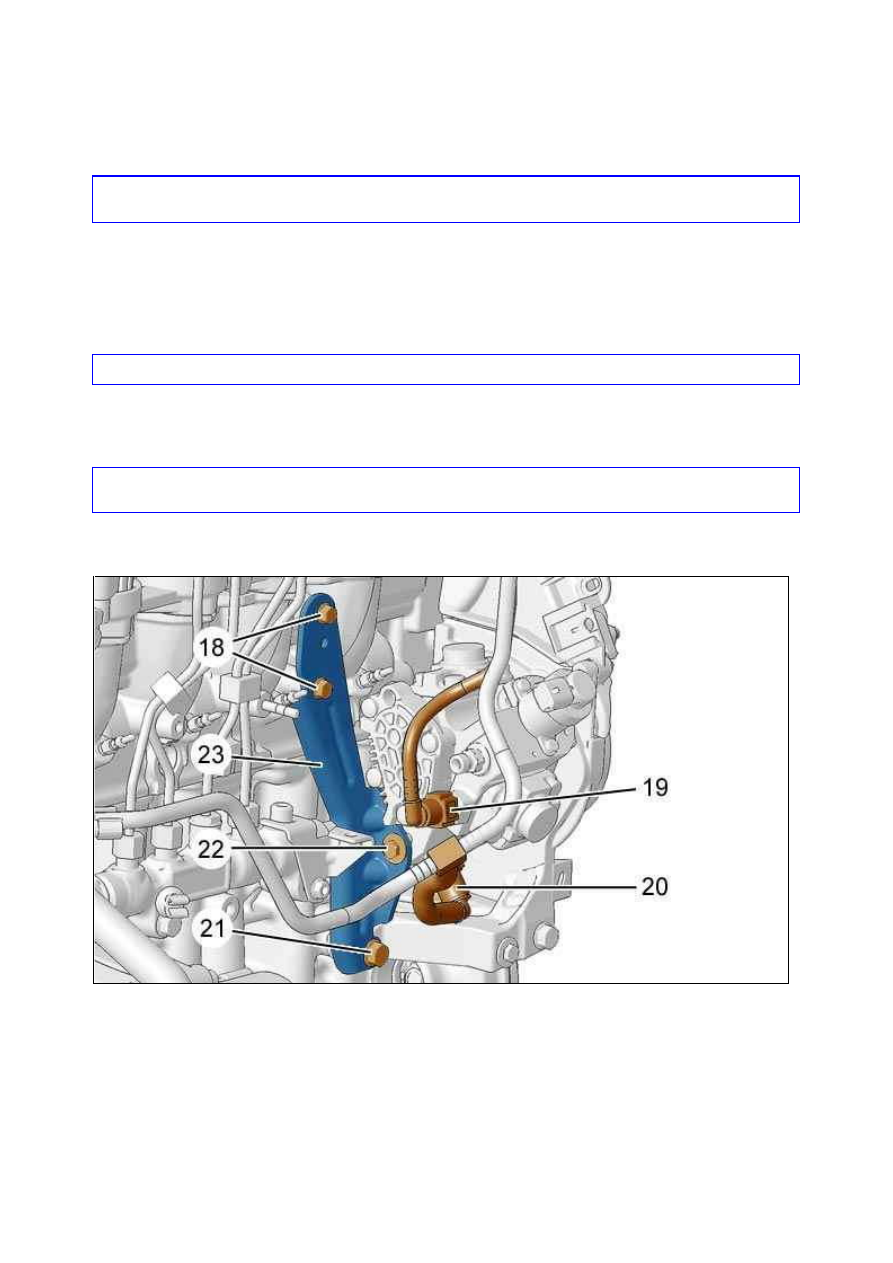

Снимите :



болтов (18)



Болт (21)



Болт (22)



Опора (23)

Рисунок : B1HM0UKD

Снимите :



Ремень привода навесного оборудования



Ремень привода ГРМ

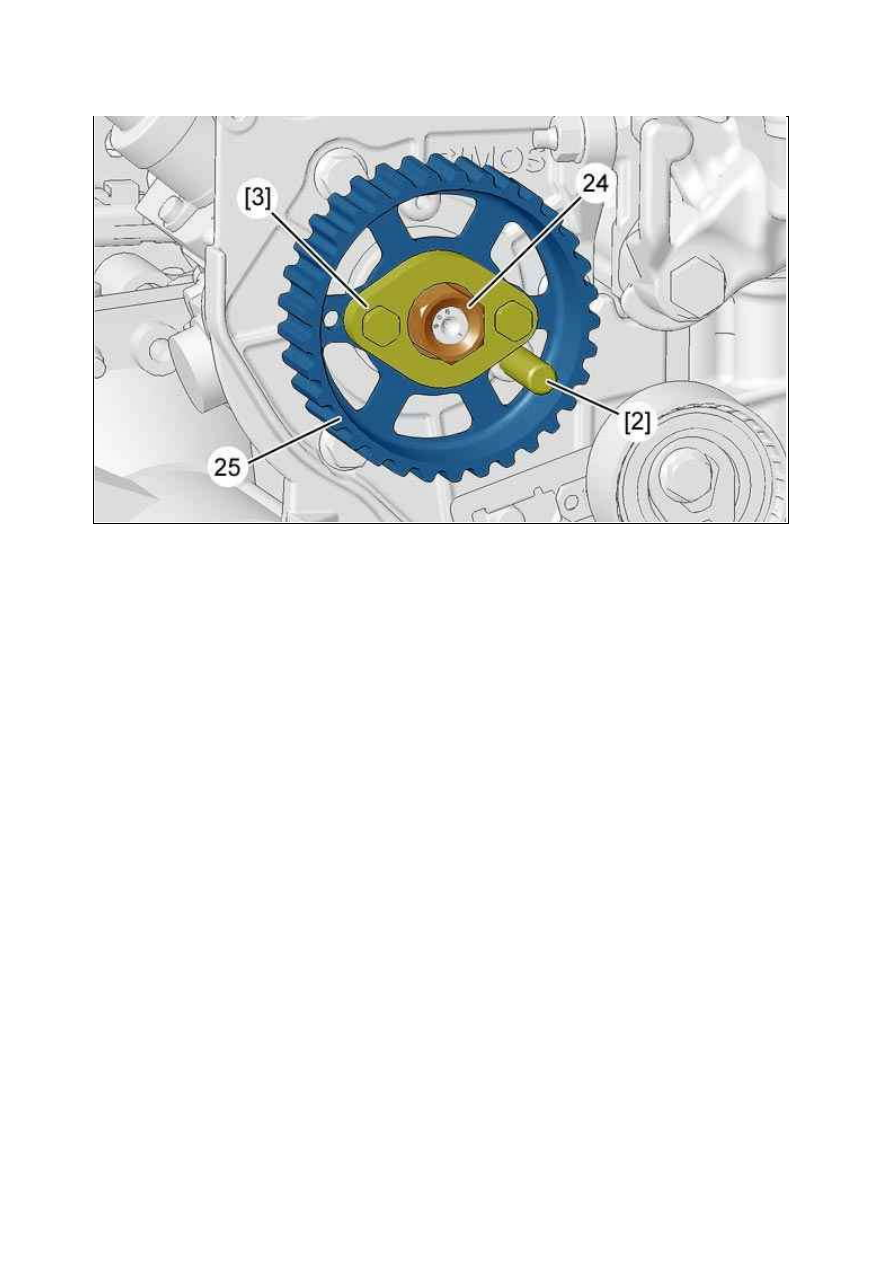

Установите инструмент [3] на шкив (25).
Зафиксируйте шкив (25) ; С помощью приспособления [2].
Ослабить гайку (24).
Снимите :



Гайку (24)



Ш кив (25)



Приспособление [2]



Приспособление [3]

Рисунок : B1HM0ULD

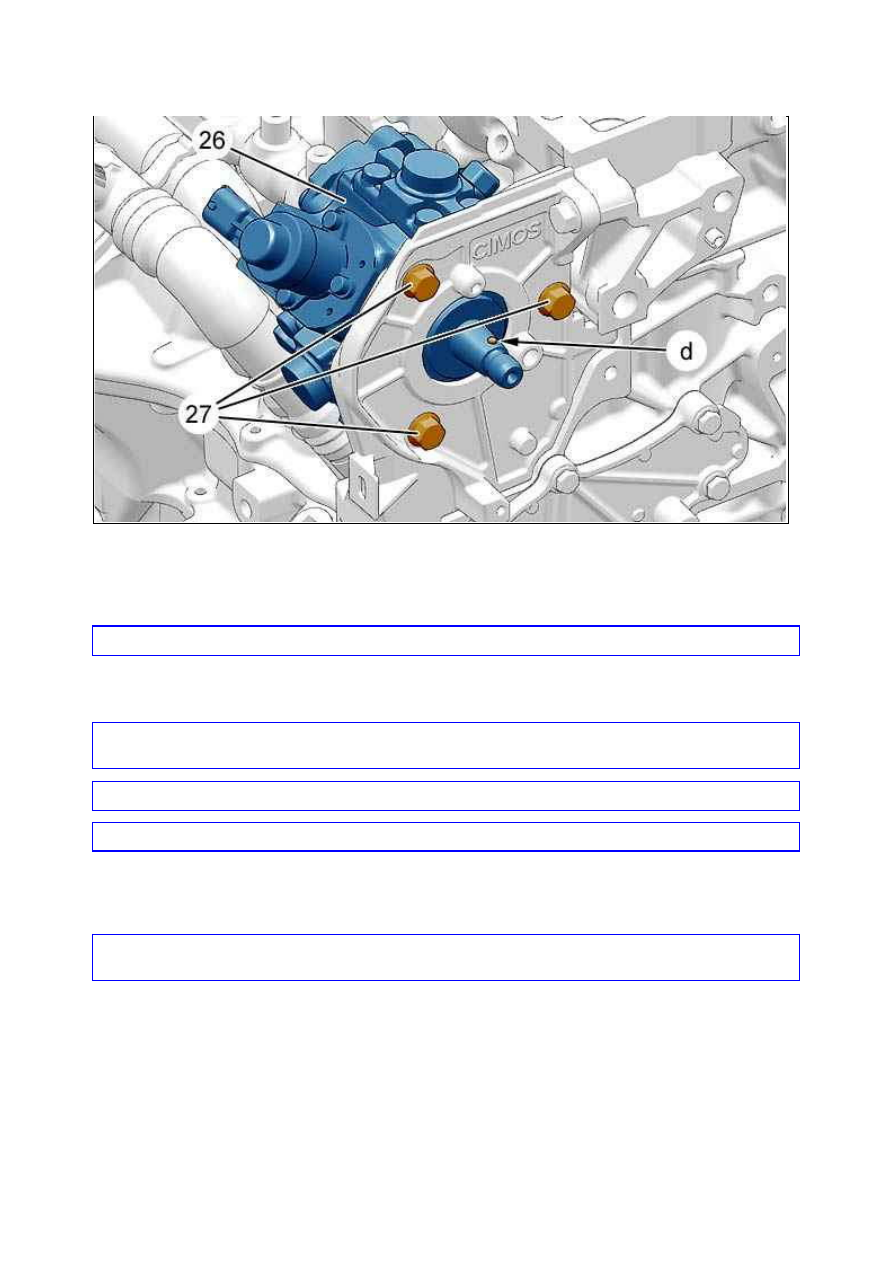

Снимите :



болтов (27)



Насос высокого давления подачи топлива (26)

ВНИМ АНИЕ : Проверить наличие штифта  (в "d").

3. У становка

ВНИМ АНИЕ :  Проверьте  состояние  свечи  накаливания  номер  4  перед  установкой  топливного  насоса
высокого давления (при необходимости замените свечу накаливания).

ВНИМ АНИЕ : При установке все снятые уплотнители необходимо заменить на новые.

ВНИМ АНИЕ : Замените одну или несколько снятых топливных трубок высокого давления.

Установите :



Насос высокого давления подачи топлива (26)



болтов (27) ; Затяните моментом 2,3 ± 0,2 дН.м

ВНИМ АНИЕ :  Перед  установкой  шкива  топливного  насоса  высокого  давления  убедитесь  в  наличии
штифта "c".

Установите :



Ш кив (25)



Гайку (24) ; Затянуть вручную

Зафиксируйте шкив (25) ; С помощью приспособления [2].
Затяните гайку (24) моментом 5 ± 0,5 дН.м.
Снимите приспособление [2].

Рисунок : B1HM0UMD
