Рисунок : E5AP3A9D

М етка  Обозначение  Номер (реферанс)   Номер (реферанс)

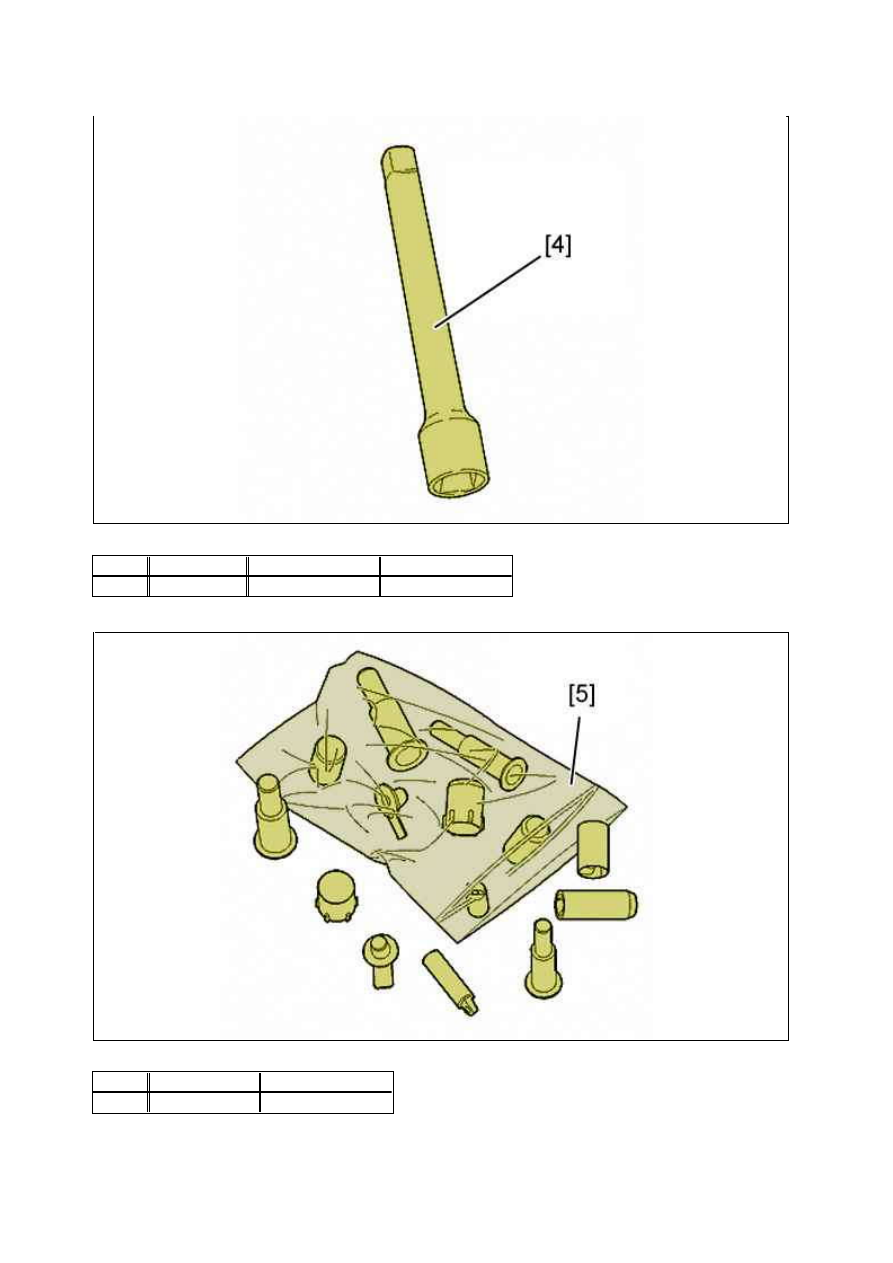

[4]

Удлинитель

4220­T.B

(­).1603­E

Рисунок : E5AP3AAD

М етка  Обозначение

Номер (реферанс)

[5]

набор заглушек  (­).0194/2­E

Рисунок : E5AP3ABD

М етка  Обозначение

Номер (реферанс)

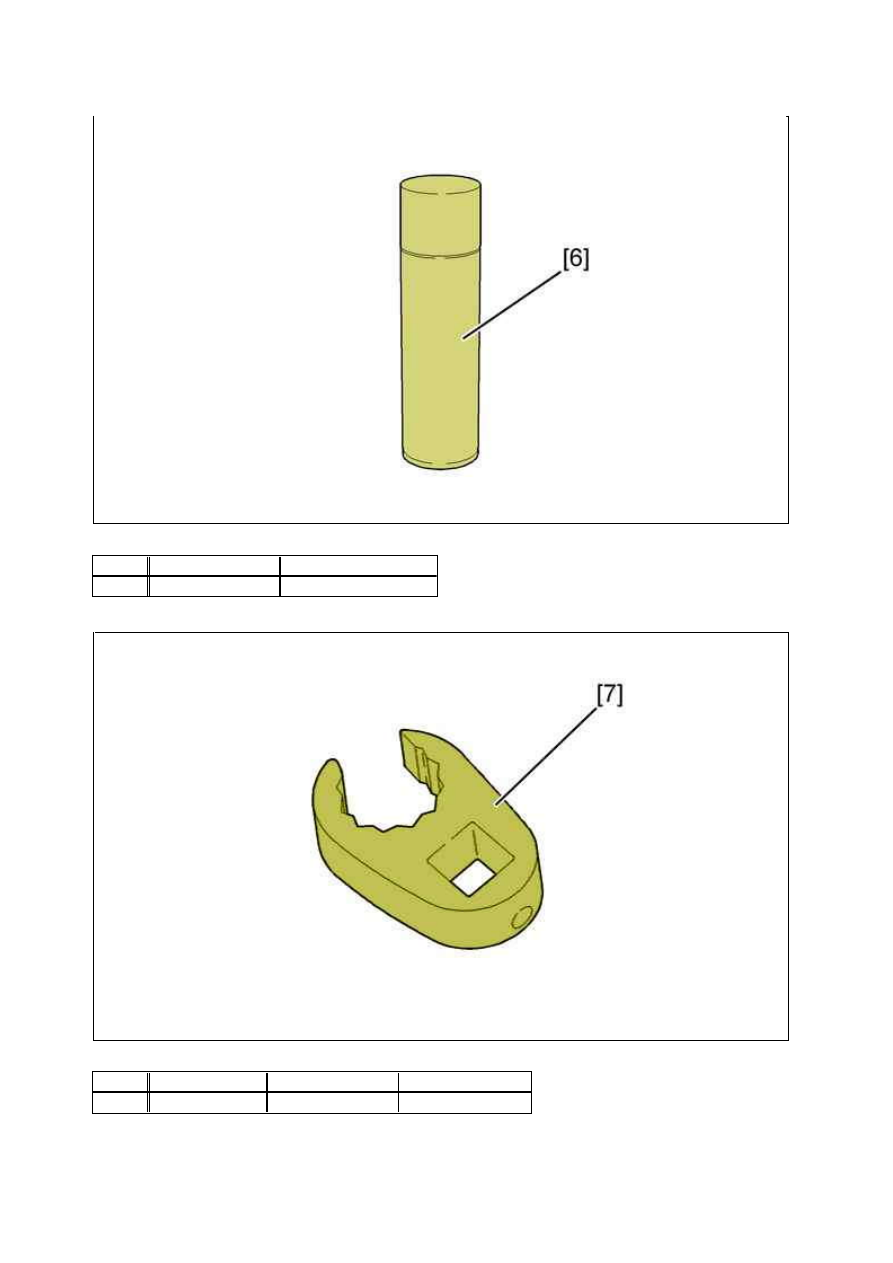

[6]

[/] детектор утечек  ARDROX 9D1 BRENT

Рисунок : E5AP3ACD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[7]

[/]трубный ключ  4220­T.D

(­).1603­G

2. Снятие

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

Отсоединить аккумуляторную батарею .

Рисунок : E5AP3ADD

М етка  Обозначение

Номер (реферанс)

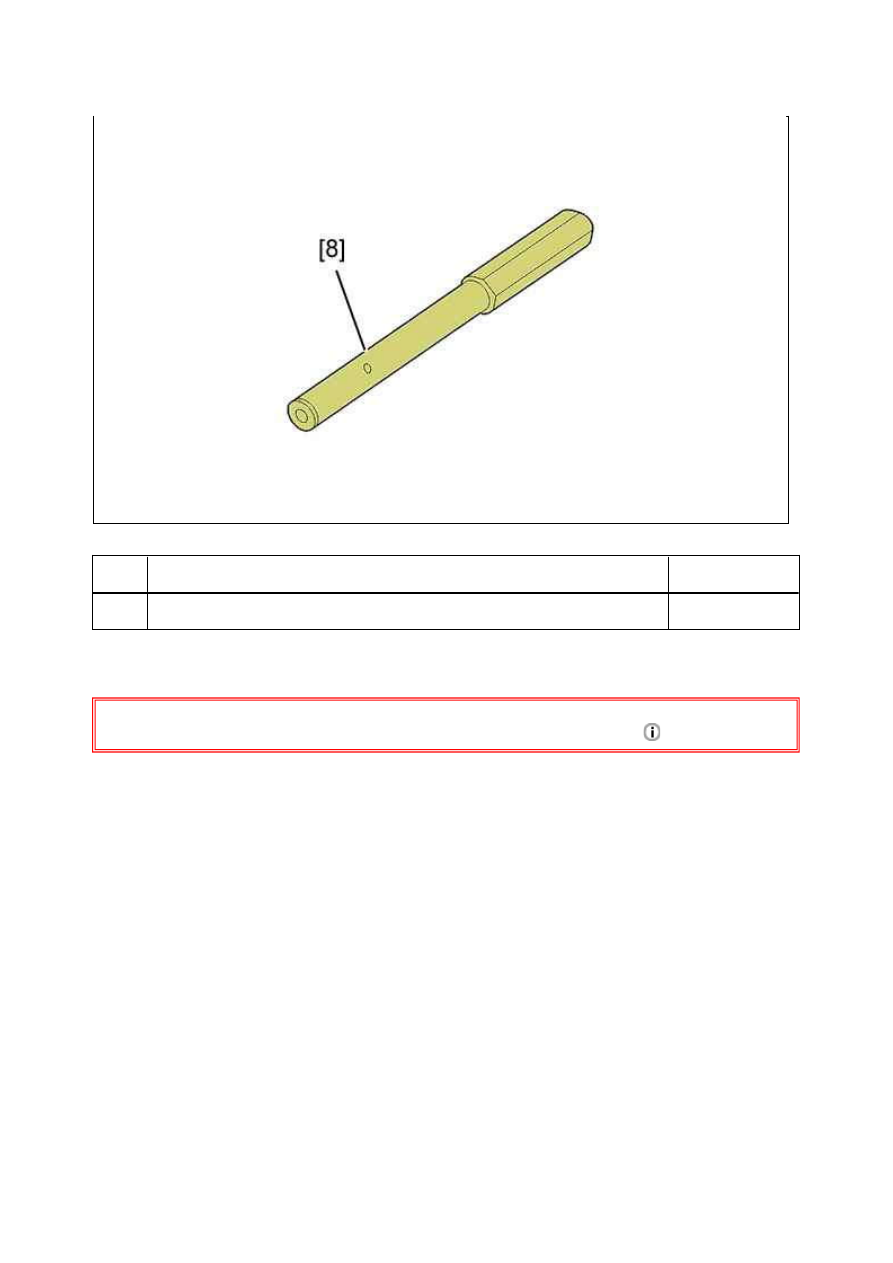

[8]

Установочный штифт для фиксации шкива топливного насоса высокого
давления

(­).0194­A

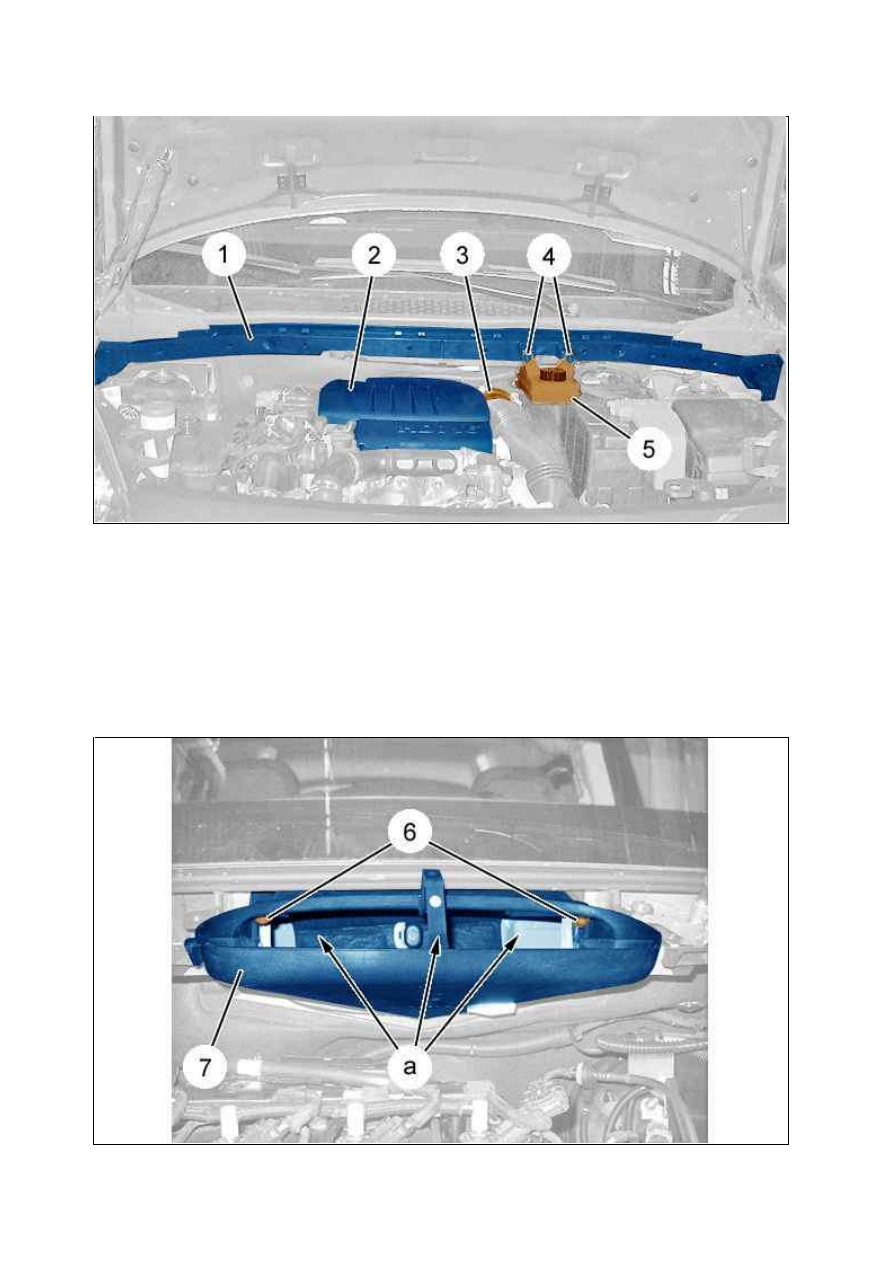

Снимите :



Декоративную крышку двигателя (2)



болтов (4)

Сдвинуть бачок для тормозной жидкости (5).
Снимите :



Решетку воздухозаборника перед ветровым стеклом (1)



Верхняя интегрированная система впуска воздуха (3)

Рисунок : B1HM0UFD

Рисунок : B1HM0UGD
