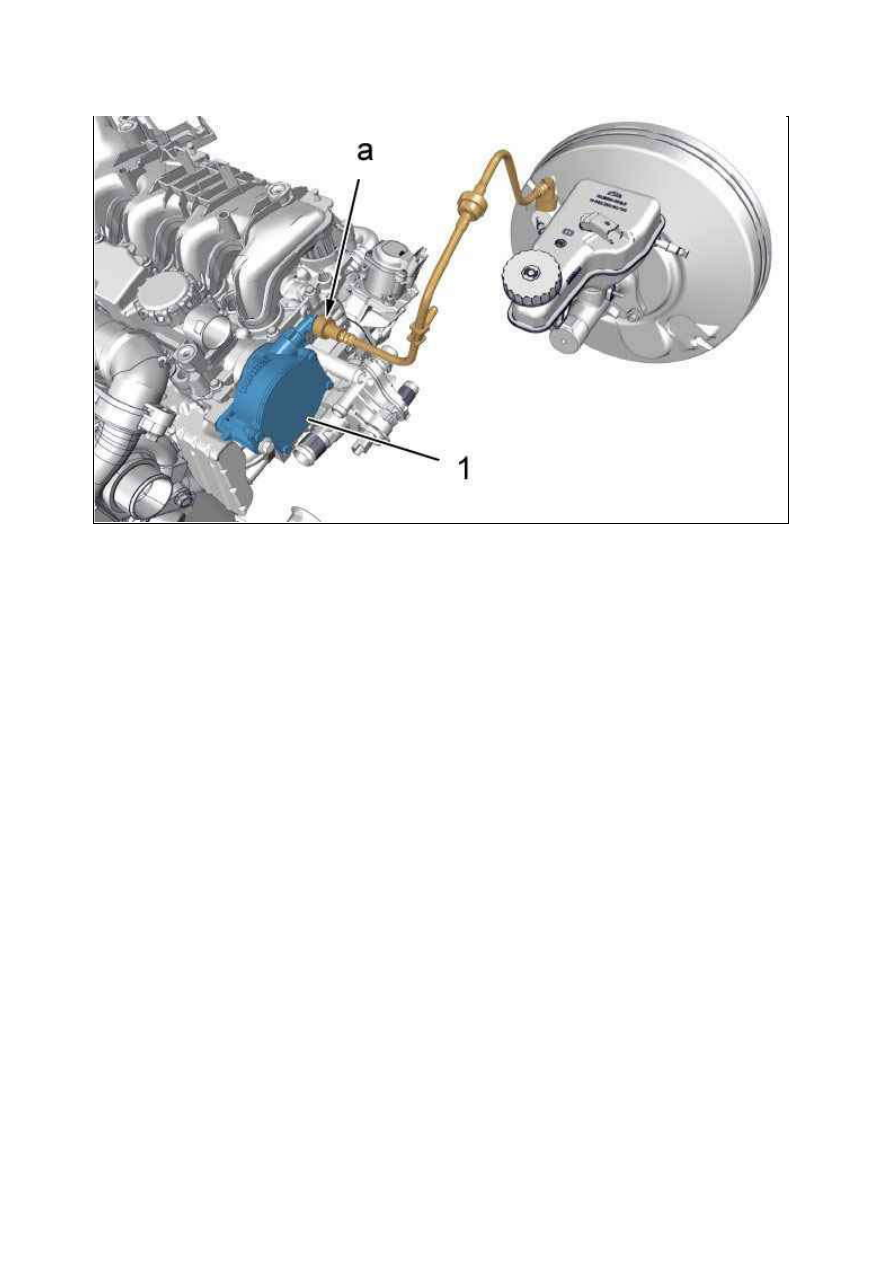

Отсоедините вакуумную трубку ( в "a").
Подсоединить приспособление [1] к вакуумному насосу (1) (в "a").
Запустите двигатель.
Подождите 30 секунд.
Величина разрежения должна быть 0,9 ± 0,1 на холостом ходу.

ПРИМ ЕЧАНИЕ :  Клапан  рециркуляции  отработавших  газов  не  связан  с  системой  питания  воздухом.
Компьютер двигателя управляет работой электромагнитного клапана рециркуляции отработавших газов .

2.2. К лапан регулирования давления наддува (GARRETT)

Рисунок : B1HP2XMD

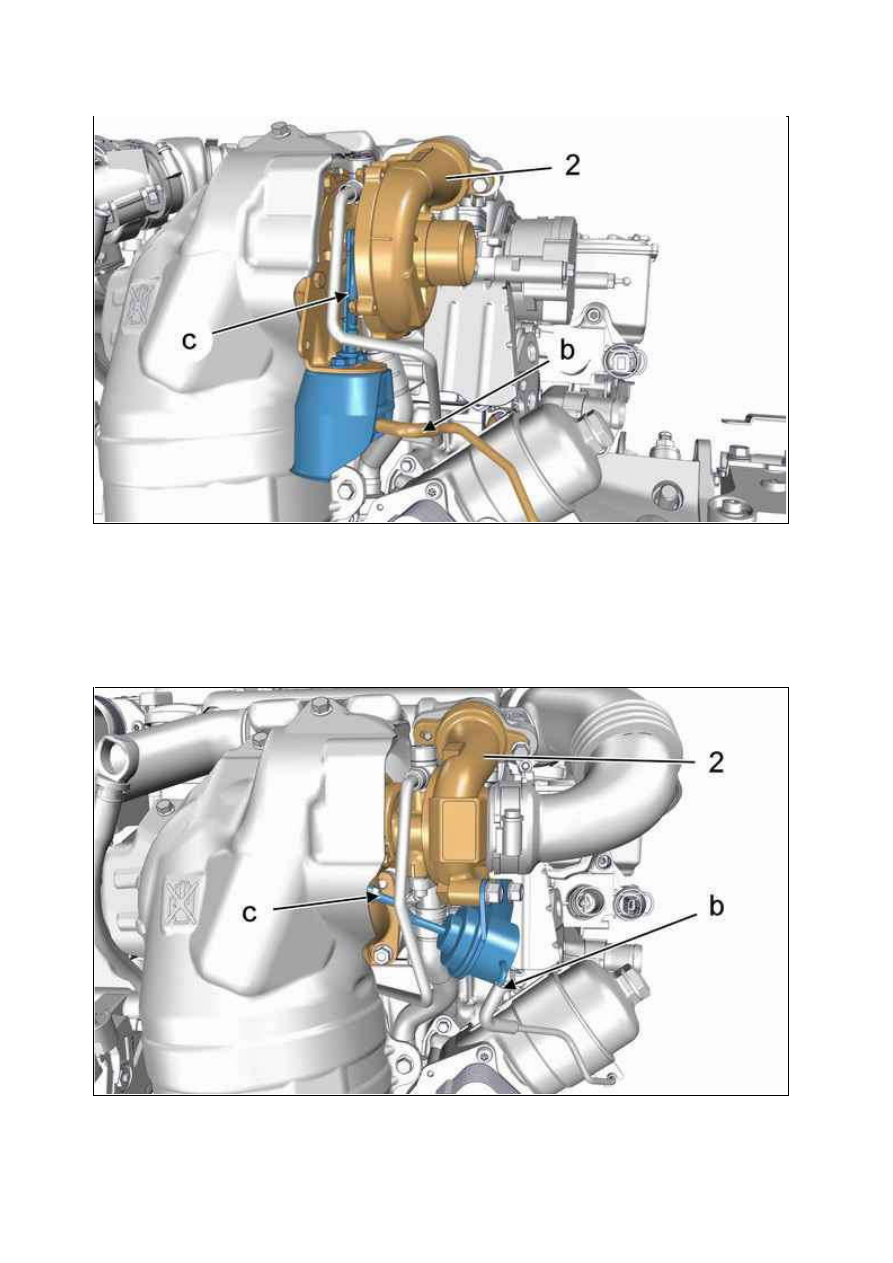

Отсоедините патрубок давления  (в "b").
Присоединить приспособление [1] к клапану регулировки наддува турбокомпрессора (2) (в "b").
Подведите разрежение, примерно равное 0,8 бар.
Ш ток "c" должен переместиться на 12 ± 2 мм.

2.3. К лапан регулирования давления наддува (M HI )

Отсоедините патрубок давления  (в "b").
Присоединить приспособление [1] к клапану регулировки наддува турбокомпрессора (2) (в "b").

Рисунок : B1HM03MD

Рисунок : B1HM0CWD

Подведите разрежение, примерно равное 0,8 бар.
Ш ток "c" должен переместиться на 6 ± 2 мм.

ПРОВЕРК А : ТОПЛИВНЫЙ К ОНТУ Р НИЗК ОГО ДАВЛЕНИЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Оборудование

2. Проверка

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

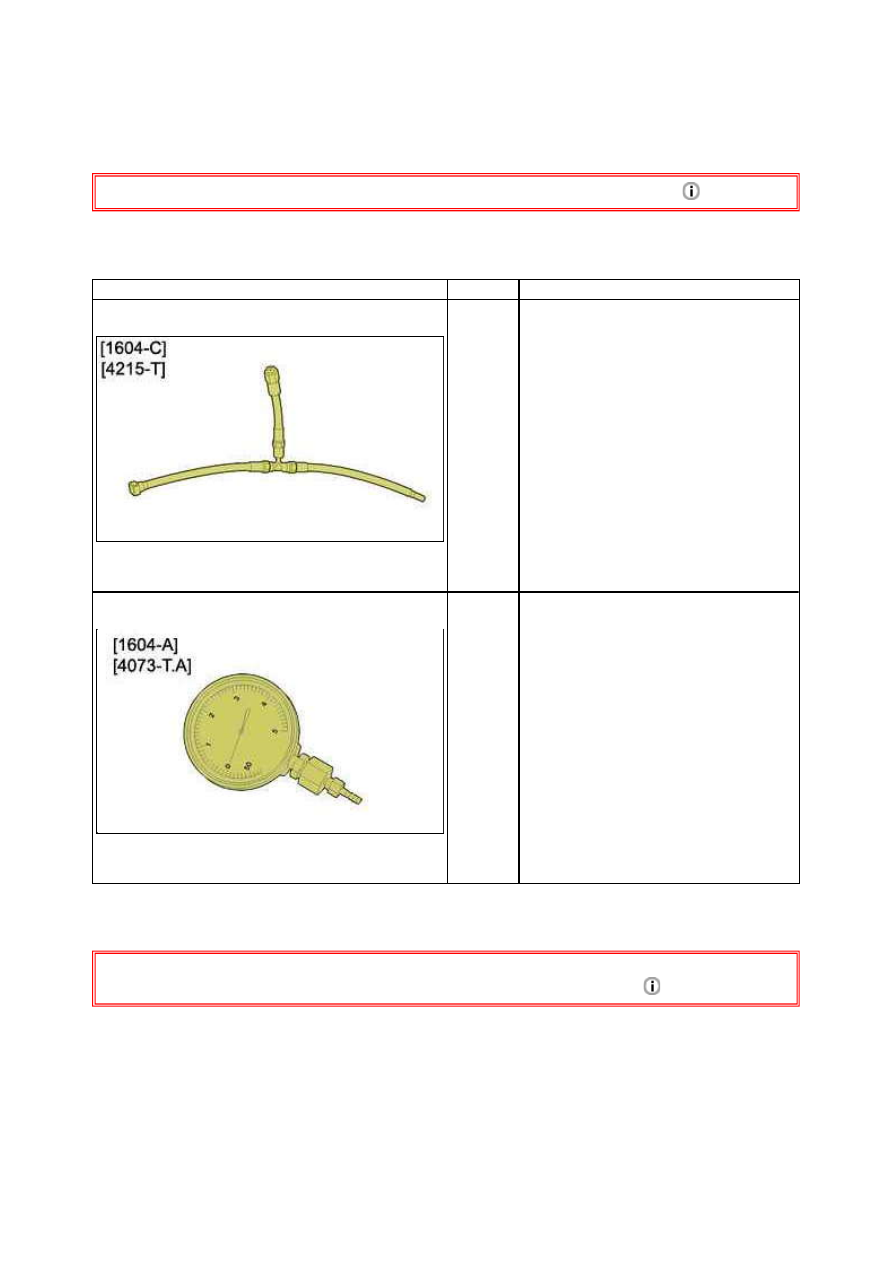

инструмент

Артикул  Обозначение

Рисунок : E5AB0TGT

[1604­C]
[4215­T]

Соединительный элемент трубки Ø 10 мм
для отвода низкого давления

Рисунок : E5AB0VKT

[1604­A]
[4073­
T.A]

манометр контроля давления наддува
