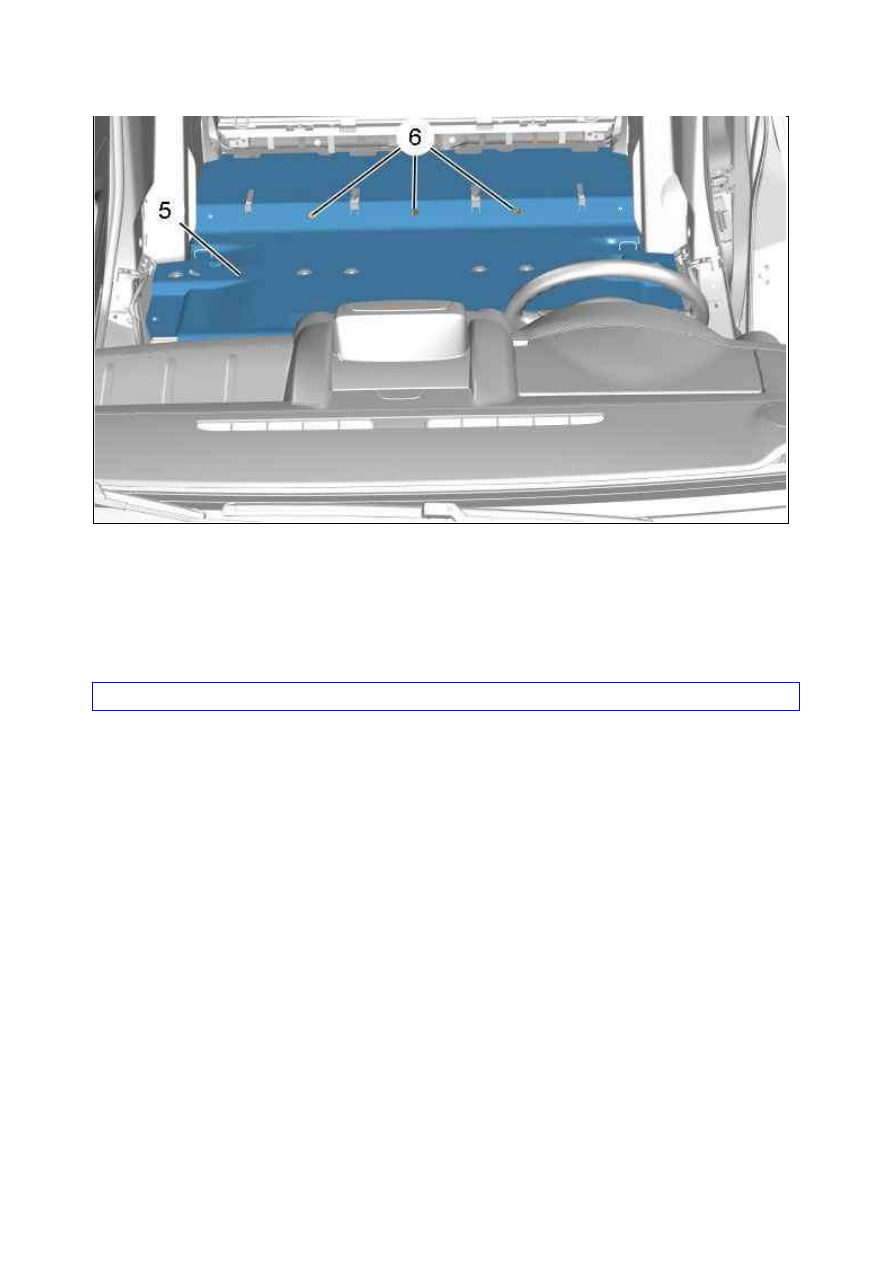

Снимите :



фиксаторов (6) ; С помощью приспособления [1]



Заднюю часть коврика (5)

3. У становка

ВНИМ АНИЕ : Заменить поврежденные фиксаторы.

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование электрооборудования.

Рисунок : C5GG05OD

18.01.2012

ИДЕНТИФИК АЦИЯ ­ ХАРАК ТЕРИСТИК И : К ОНТУ Р РАЗРЕЖЕНИЯ

1. Идентификация

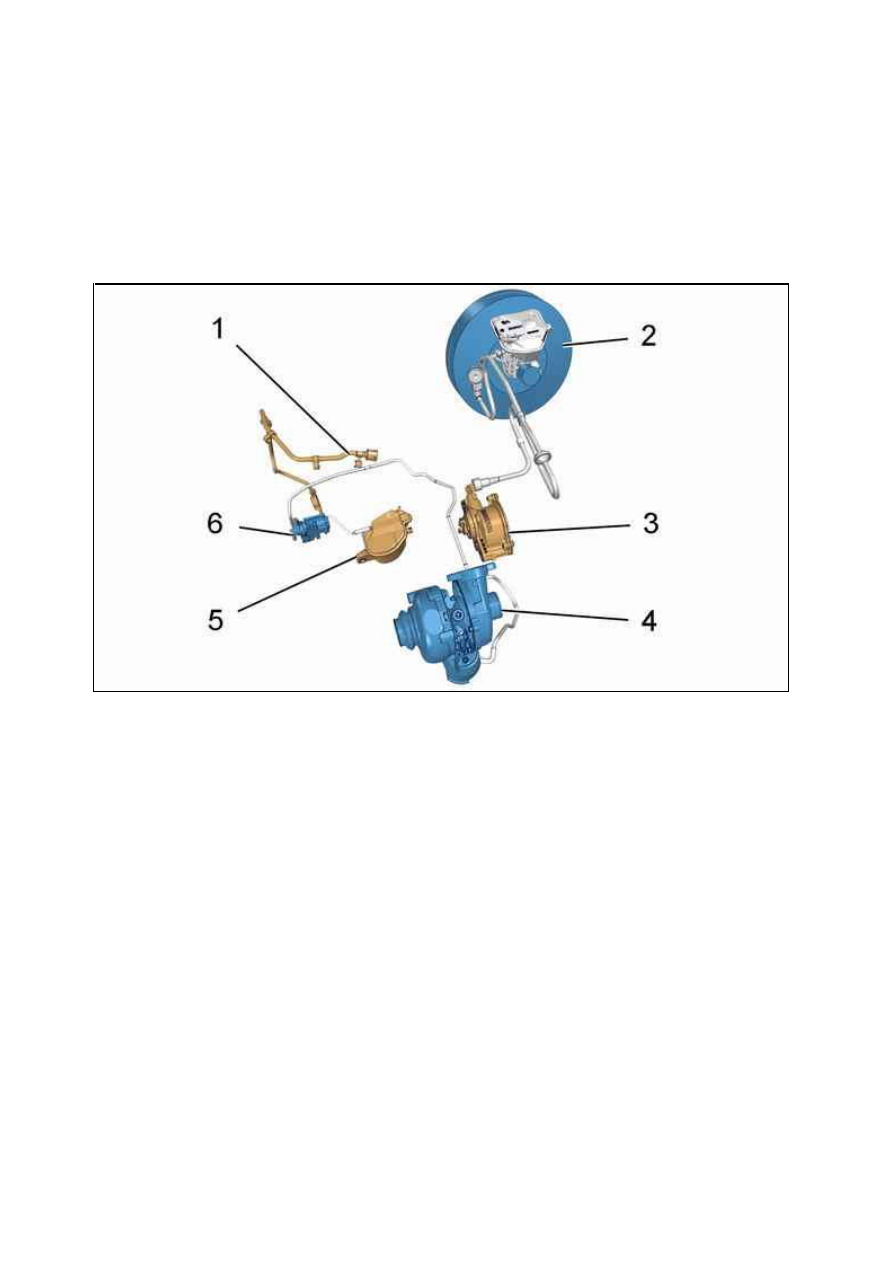

1.1. Двигателя dv6ted4

(1) открыть доступ воздуху.
(2) Усилитель тормозной системы.
(3) вакуумный насос.
(4) турбокомпрессор (GARRETT).
(5) Вакуумный бачок.
(6) Электромагнитный клапан регулирования турбокомпрессора .

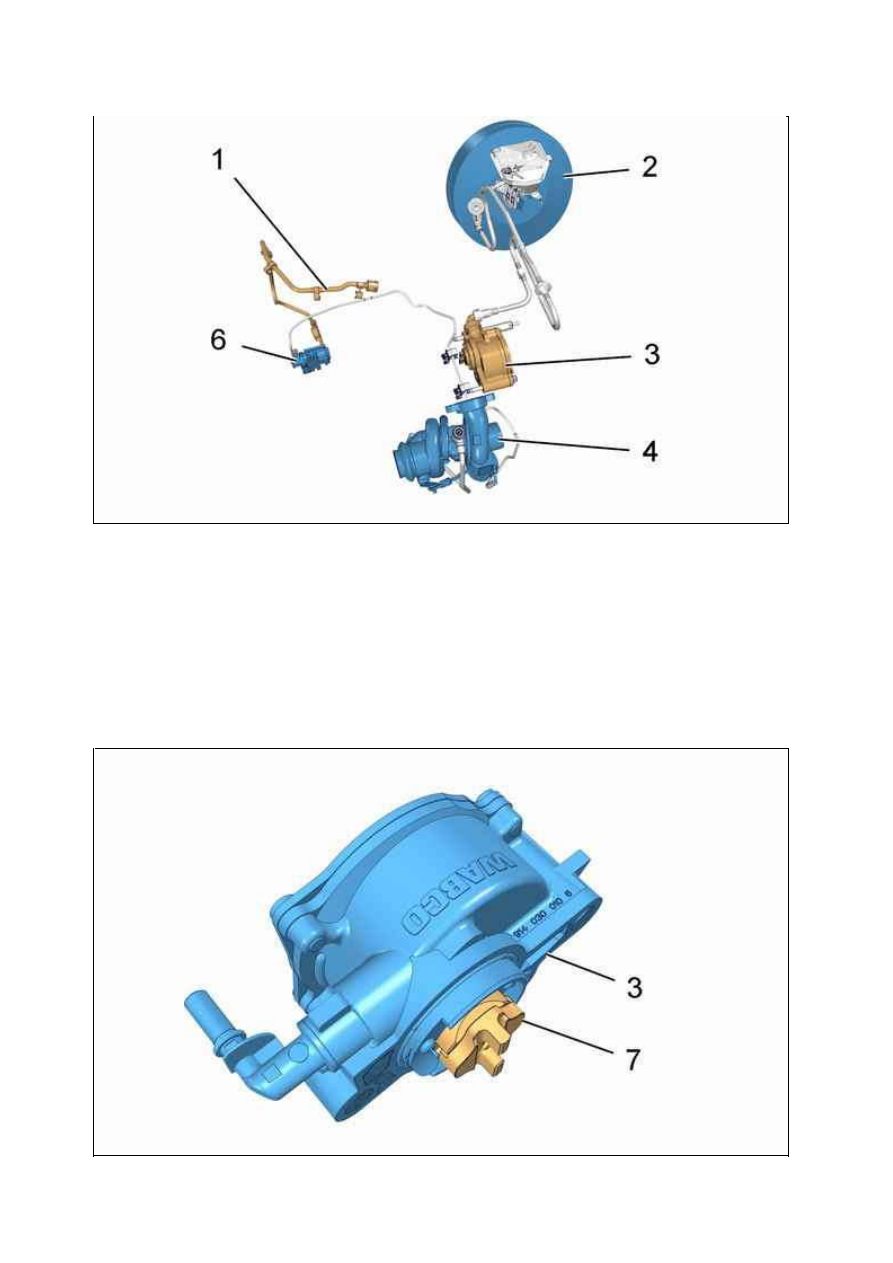

1.2. Двигатели DV6ATED4 / ATUD4 / BTED4 / BTUD4

Рисунок : B1BM0JUD

(1) открыть доступ воздуху.
(2) Усилитель тормозной системы.
(3) вакуумный насос.
(4) турбокомпрессор (MHI).
(6) Электромагнитный клапан регулирования турбокомпрессора  (в зависимости от комплектации).

2. Характеристики

2.1. вакуумный насос

Рисунок : B1BM0JVD

(3) вакуумный насос.
(7) Приводной толкатель .

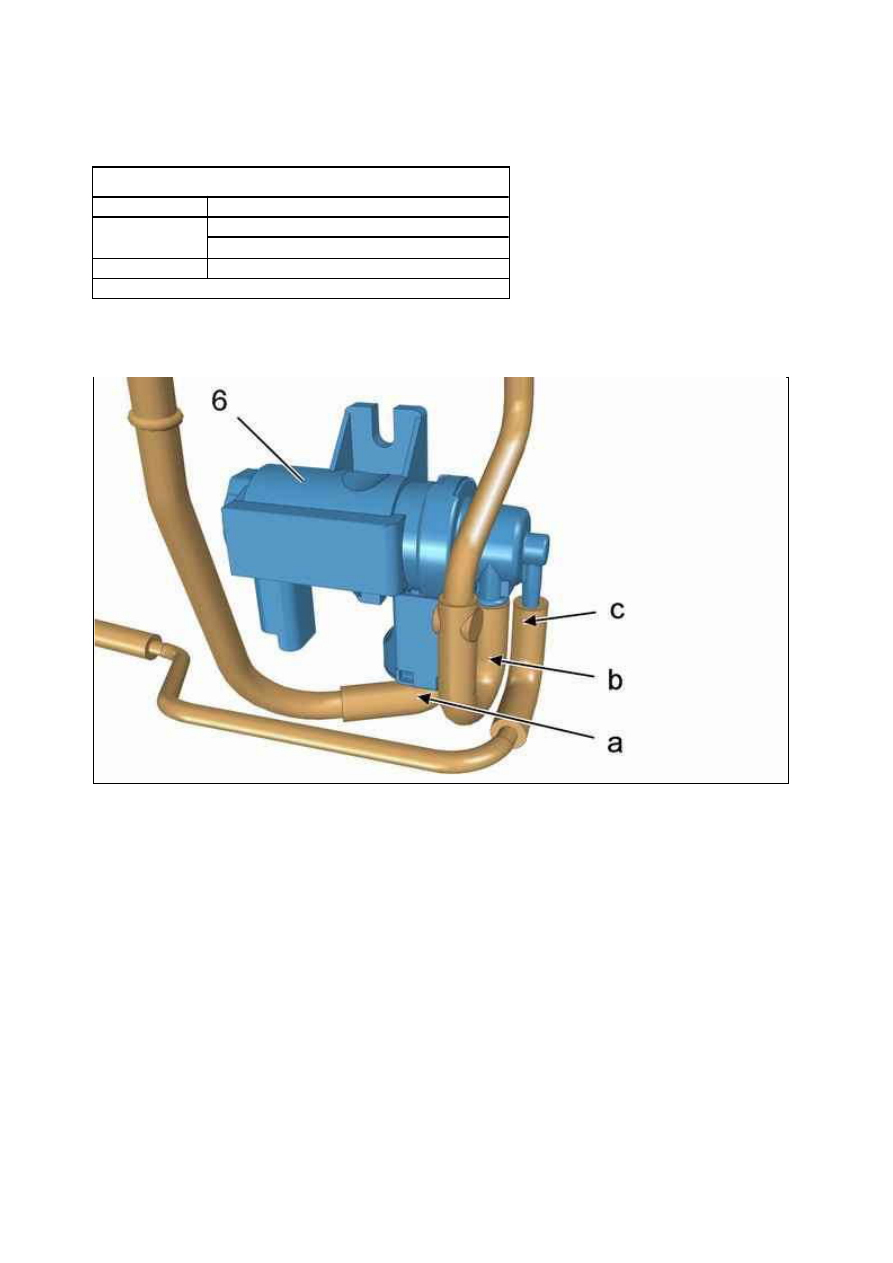

2.2. Электромагнитный клапан регулирования турбокомпрессора

Электромагнитный клапан регулирования турбокомпрессора (6) :



Муфта "a" без маркировки : (/) открыть доступ воздуху



Муфта "b" с маркировкой : Белая точка : Электромагнитный клапан регулирования турбокомпрессора



Муфта "c" без маркировки : Подвод разрежения

3. М оменты затяжки

Рисунок : B1BM0JWD

Вакуумный насос (3)

Тип

Вакуумный насос, однопластинчатый

поставщиков

BOSCH
WABCO

Емкость

130 см3 (Для двигателя DV6)

Насос продается в сборе с приводным толкателем и фиксатором
