Peugeot Partner (B9). Руководство - часть 416

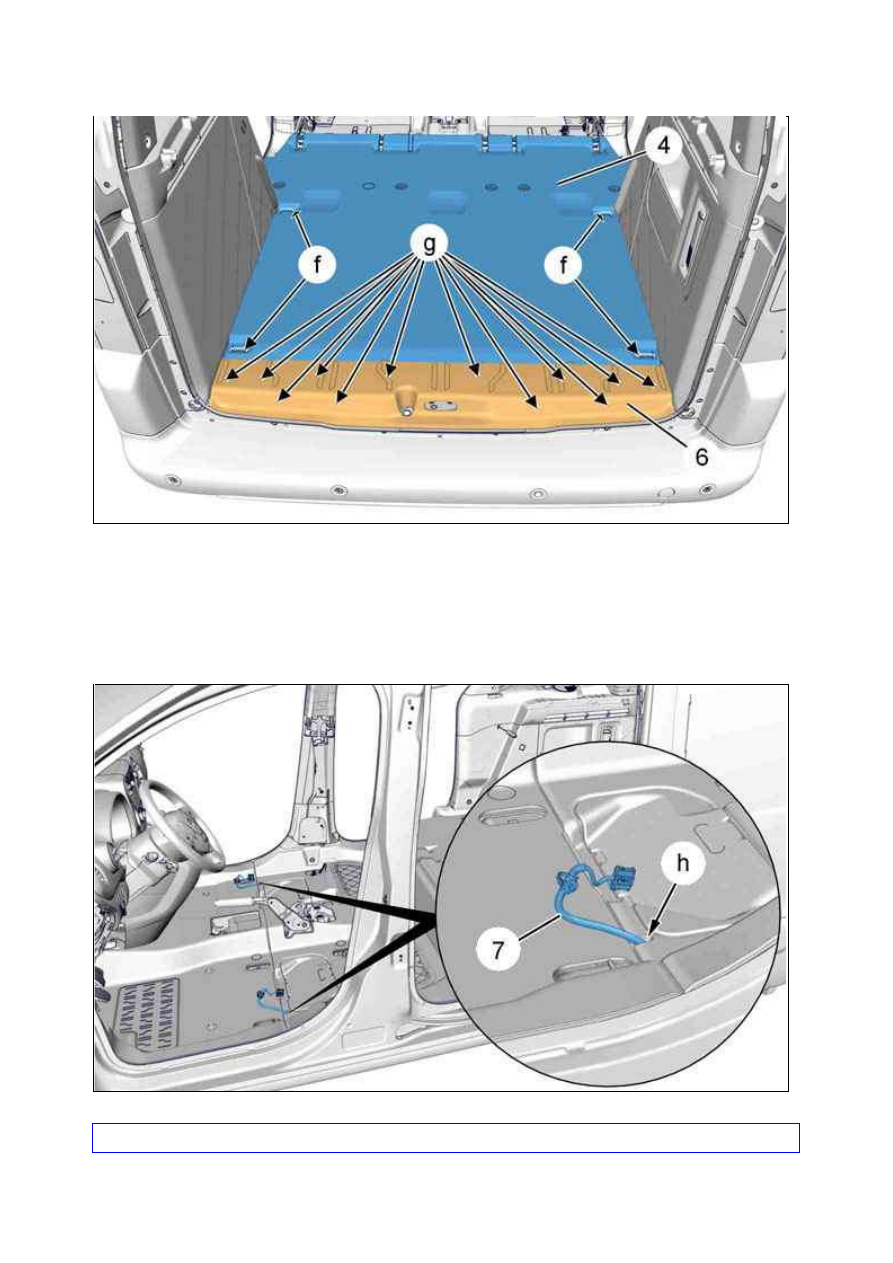

Отсоединить : Отделку багажника (6) ( в "g") ; С помощью приспособления [1].
Отсоединить заднюю панель пола (4) ( в "f").
Снять заднюю панель пола (4).

4. У становка

ВНИМ АНИЕ : Пропустить жгут проводов (7) (в "h"), чтобы присоединить разъемы переднего сиденья.

Рисунок : C5GM11AD

Рисунок : C5GM11BD

18.01.2012

Установка производится выполнением операций по снятию в обратном порядке.
Затяните гаек (5) моментом 0,8 ± 0,2 дН.м.
Проверьте функционирование различного оборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : К ОВРИК  ЗАДНЕЙ ЧАСТИ ПОЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте требования по обеспечению безопасности и чистоты

.

1. Инструменты

2. Снятие

Рисунок : E5AP30WD

18.01.2012

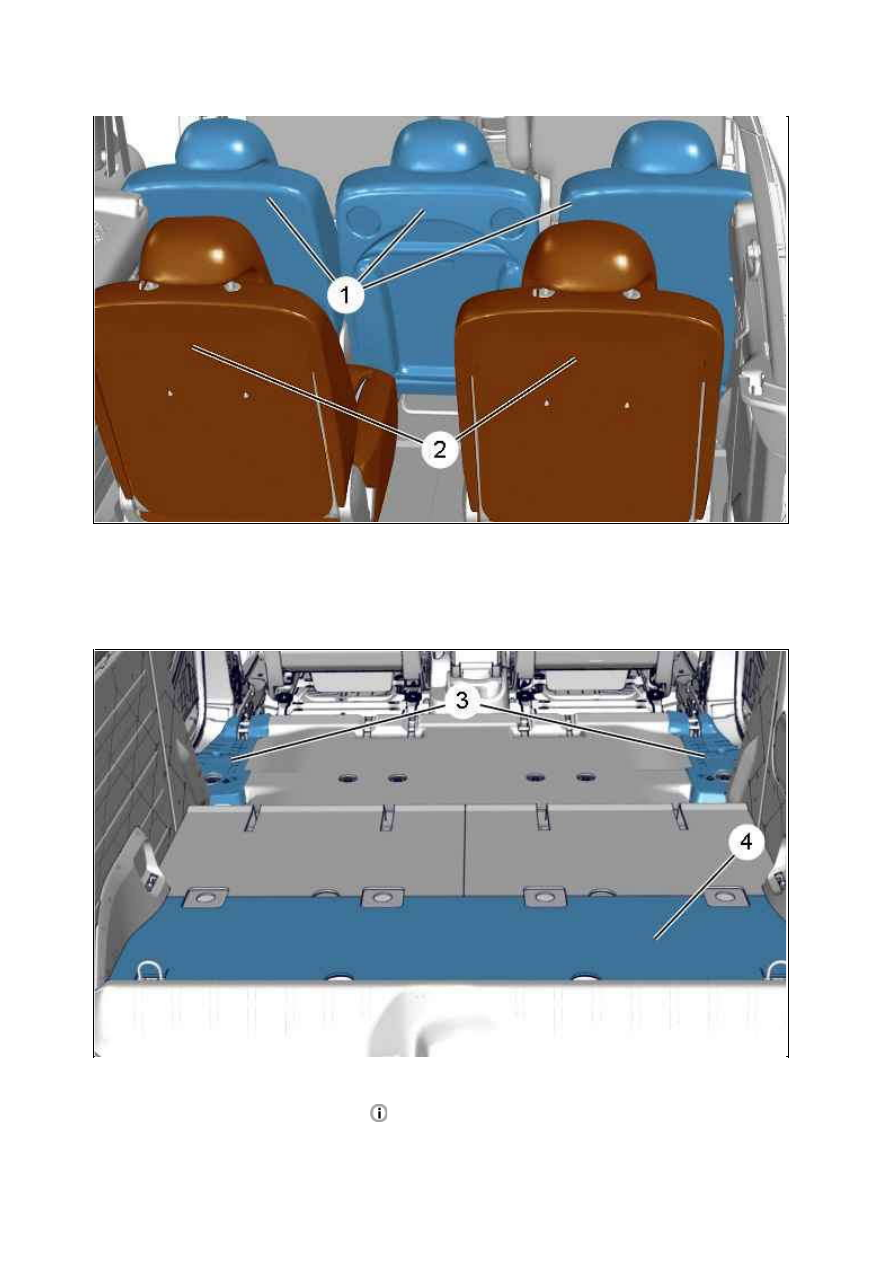

Снимите :



Задние сиденья (1) (Ряд 2) (См. руководство по эксплуатации)



Задние сиденья (2) (Ряд 3) (См. руководство по эксплуатации) (В зависимости от версии)

Снимите :



Панели отделки порогов дверей

: Боковой (3)



Коврик : Задний  (4)

Рисунок : C5GG05MD

Рисунок : C5GG05ND

18.01.2012
