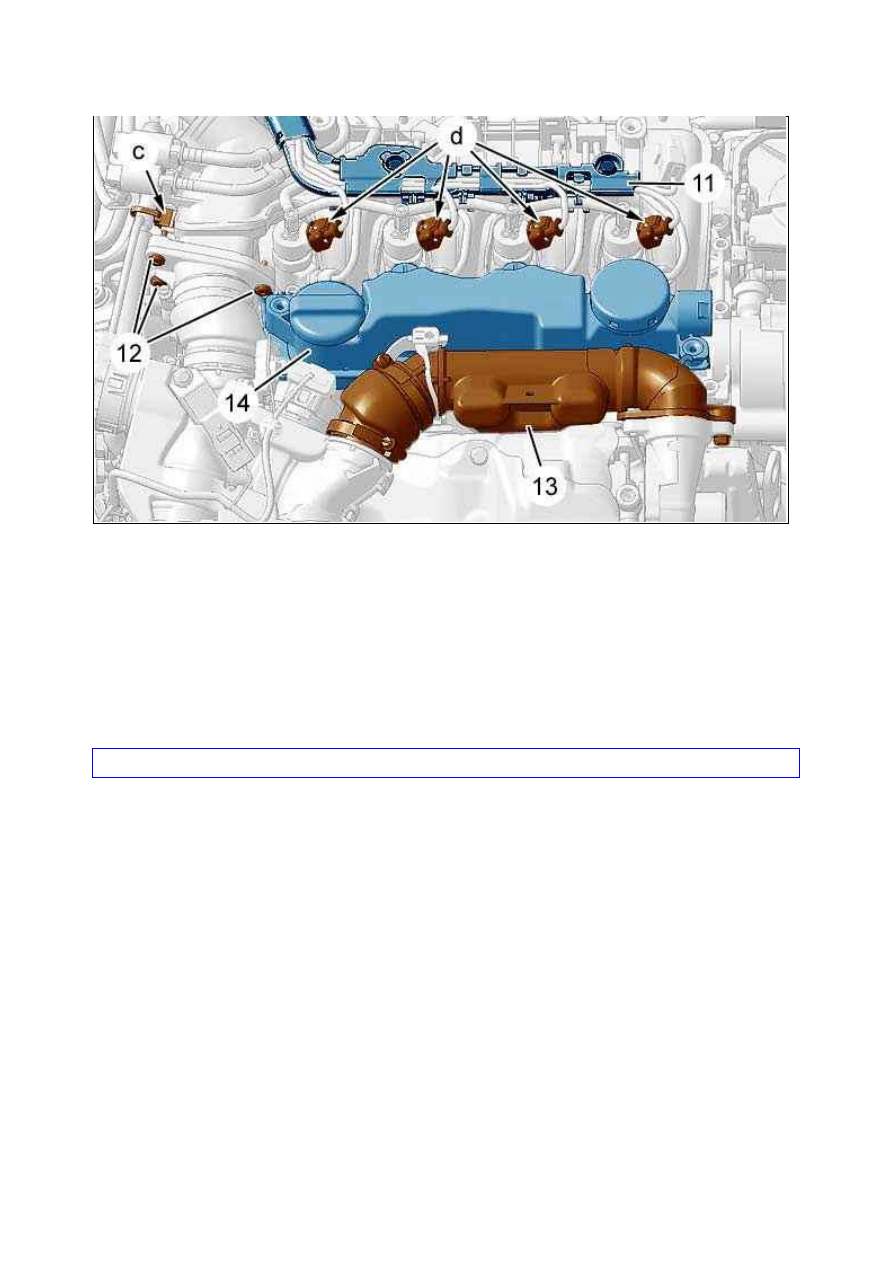

Отстегните и отведите в сторону жгут проводов (в "c").
Отсоедините разъемы дизельных форсунок (в "d").
Снимите и отведите в сторону кронштейн жгута проводов (11).
Снимите :

болтов (12)

Глушитель шума турбокомпрессора (13)

Маслоотделитель (14) ; Уложите на место приспособление [2]

ПРИМ ЕЧАНИЕ :  Снимите  глушитель  шума  турбокомпрессора,  повернув  его  относительно  оси
коллектора турбокомпрессора.

ВНИМ АНИЕ : Заглушить отверстия контура подачи воздуха .

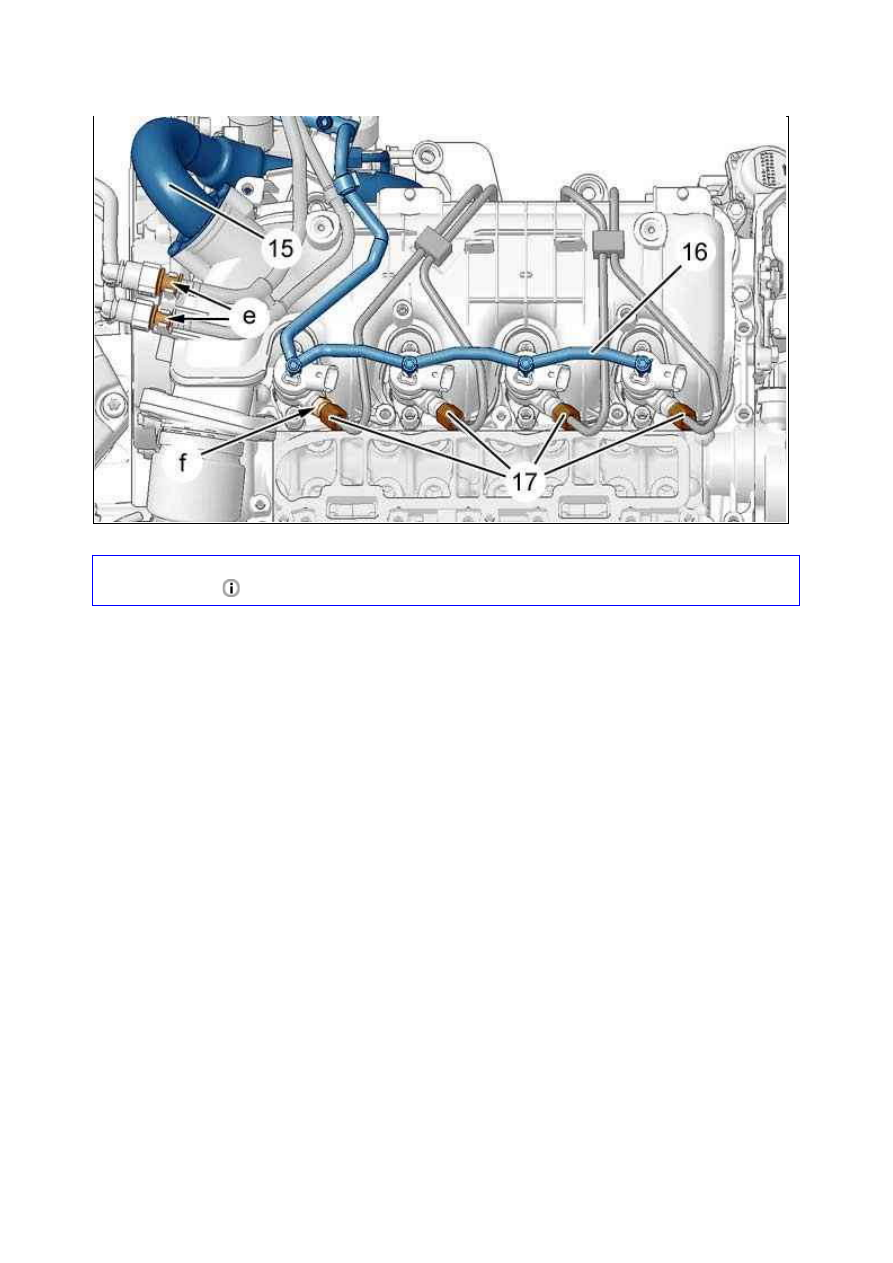

Рисунок : B1BM068D

ВНИМ АНИЕ

Очистите  крепежные  элементы  трубок  высокого  давления  ,  прежде  чем

отворачивать их

Отсоедините трубки подачи и возврата топлива (в "e") ; Заглушите с помощью приспособления [1].
Снять и отодвинуть :

Трубку рециркуляции отработавших газов (15)

Трубку возврата топлива от дизельных форсунок (16) ; Заглушите с помощью приспособления [1]

Ослабить штуцеры (17) форсунок дизельного двигателя ; При отворачивании гайки приложите
удерживающий момент (в "f").

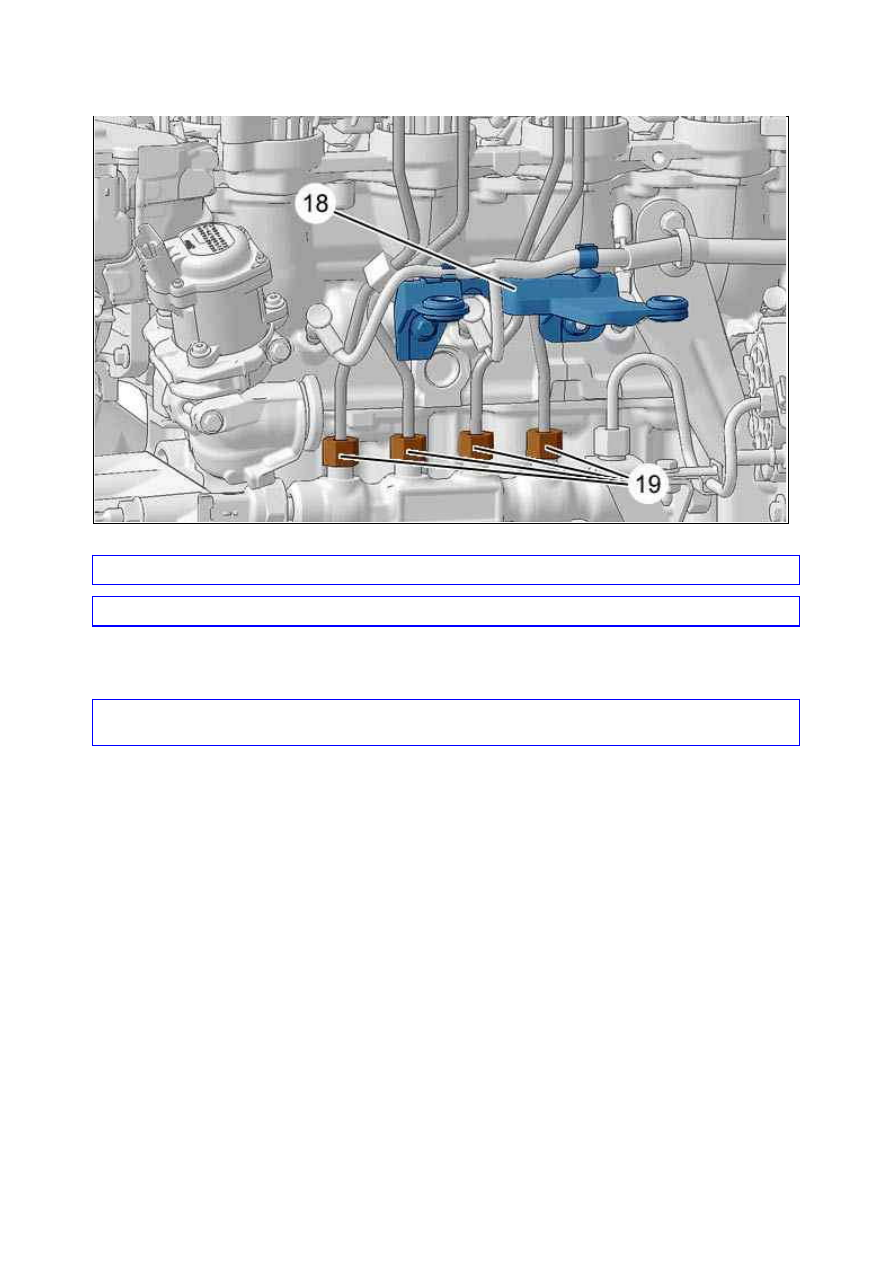

Рисунок : B1BM069D

ВНИМ АНИЕ : Используйте зеркало для выполнения перечисленных ниже операций (при необходимости).

ВНИМ АНИЕ : Не отключайте систему охлаждения теплообменника рециркуляции отработавших газов.

Снять опору (18).
Ослабить соединительные элементы (19) на топливной рампе высокого давления топлива.
Снимите трубки высокого давления .

ВНИМ АНИЕ : Заглушите соединительные элементы трубок на форсунках и на топливной рампе высокого
давления ; При помощи приспособлений [1].

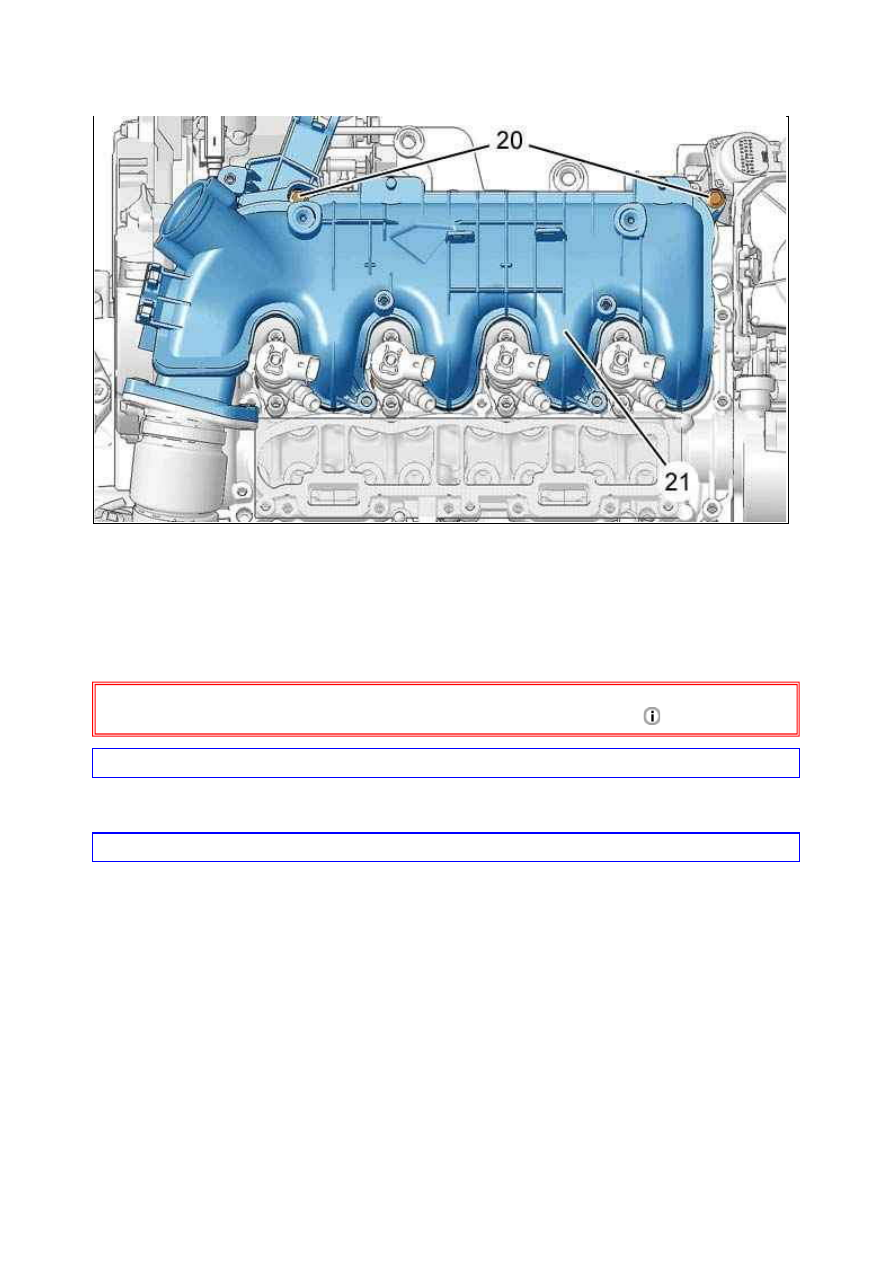

Рисунок : B1HM030D

Снимите :

болтов (20)

Впускной коллектор (21) ; Заглушить с помощью приспособления [3]

3. У становка

ОБЯЗАТЕЛЬНО

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

ВНИМ АНИЕ : При установке все снятые уплотнители необходимо заменить на новые.

3.1. Нижняя интегрированная система подачи воздуха

ВНИМ АНИЕ : Замените одну или несколько снятых топливных трубок высокого давления.

Снимите приспособления [3], [2], [1].

Рисунок : B1HM031D
