СНЯТИЕ ­ У СТАНОВК А : РУ ЛЕВОЙ М ЕХАНИЗМ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Рекомендуемое оборудование

2. Снятие

ВНИМ АНИЕ : Установить колеса в положение прямолинейного движения ; Заблокировать рулевое колесо
в этом положении.

Отсоединить аккумуляторную батарею .
Разблокируйте болты передних колес.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите :

Болты передних колес

Передние колеса

Передний правый подкрылок

Слейте рабочую жидкость из гидравлического контура рулевого усилителя

.

Снимите :

Подмоторная рама

Термозащита рулевого механизма

Закрепить рулевой механизм на выпускном коллекторе .

Рисунок : E5AP3F1D

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[1]

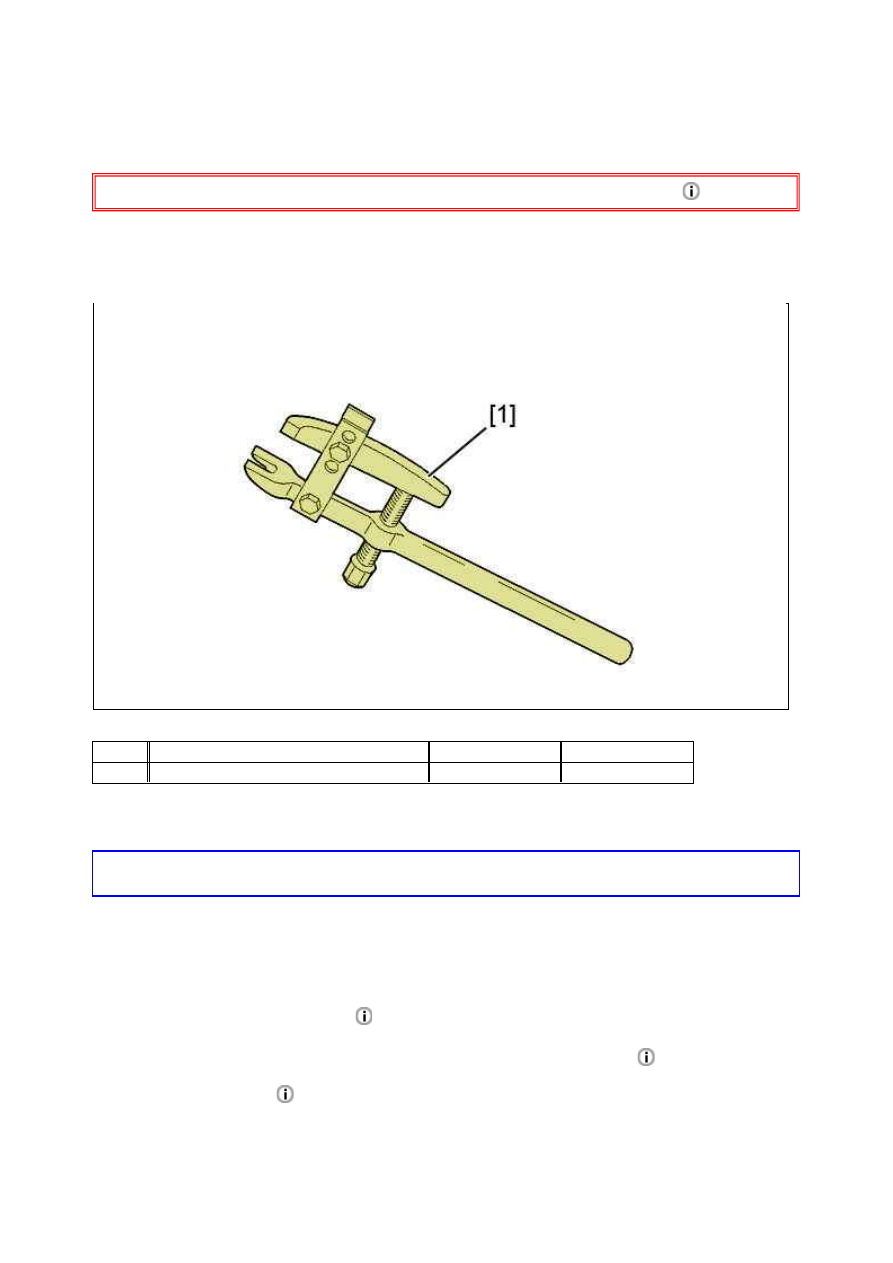

Съёмник шарового шарнира рулевой тяги  1892­T

(­).0709

ВНИМ АНИЕ :  Обращайтесь  с  клапаном  усилителя  рулевого  управления  с  осторожностью,  используя
надлежащий инструмент, во избежание повреждений.

"A" : с левым расположением рулевого колеса.
"B" : с правым расположением рулевого колеса.

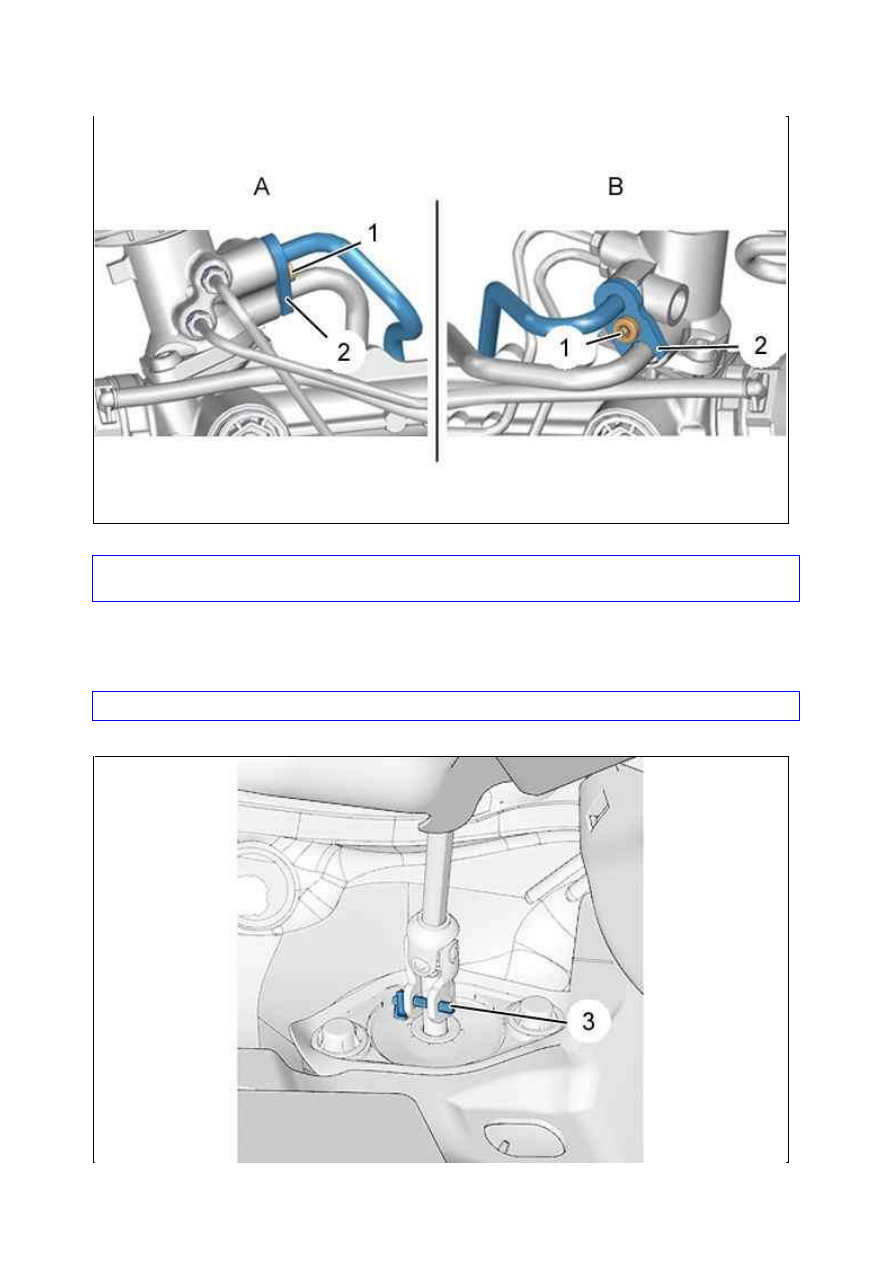

Снимите болтов (1).
Отсоединить хомут (2) клапана усилителя рулевого управления.

ВНИМ АНИЕ : Открывайте контур осторожно, чтобы не допустить попадания в него частиц загрязнений.

Рисунок : B3EM0ACD

Снимите болтов (3).
Отсоедините рулевую колонку от рулевого механизма .

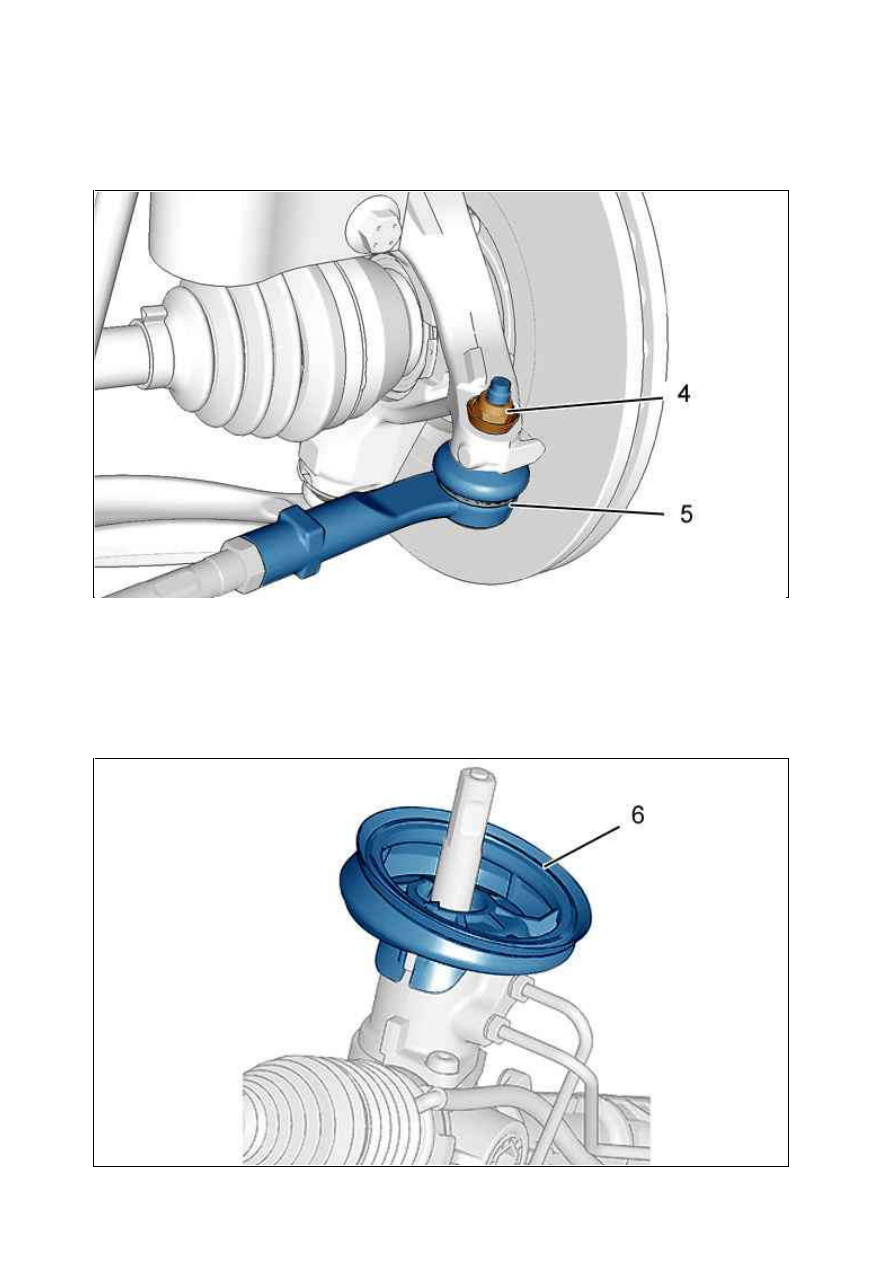

Снимите гайку (4) шаровой опоры рулевой тяги (с каждой стороны).
Отсоедините шаровую опору рулевой тяги (5) ; С помощью приспособления [1] (с каждой стороны).
Снимите рулевой механизм.

3. У становка

Рисунок : B3EP1B7D

Рисунок : B3EM0ADD

Установите новую резиновую прокладку(6).
Снять рулевой механизм ; Закрепите рулевое управление на выпускном коллекторе.
Подсоедините шаровую опору рулевой тяги (5) (с каждой стороны).
Установить гайку (4) рулевого наконечника ; Затяните моментом 4,5 ± 0,4 дН.м (с каждой стороны).

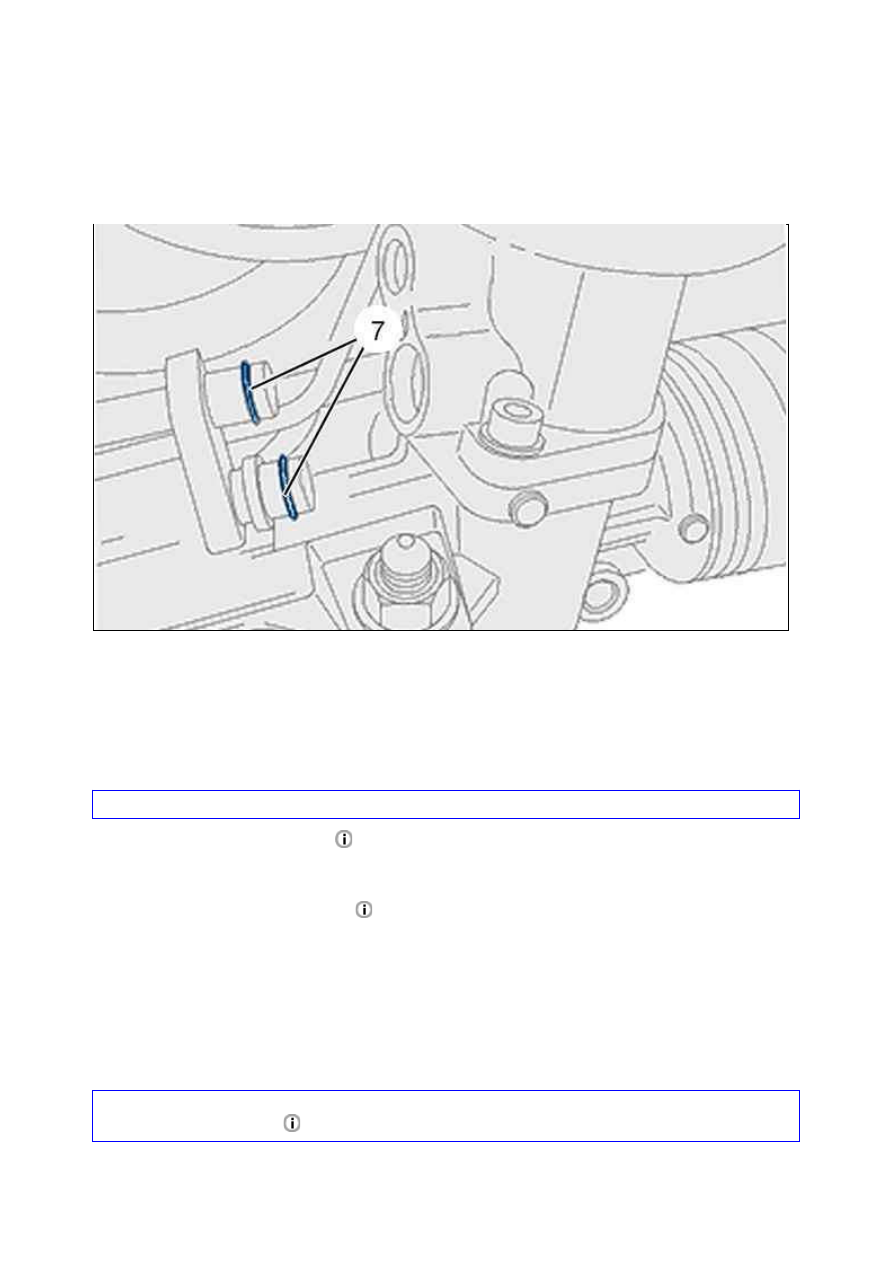

ПРИМ ЕЧАНИЕ : При каждом снятии : Периодически производите замену прокладок (7).

Присоединить хомут (2) клапана усилителя рулевого управления .
Установите :

Болт (1) ; Затяните моментом 1,9 ± 0,2 дН.м

Термозащита рулевого механизма

ВНИМ АНИЕ : Не забудьте уплотнительные кольца между подрамником и рулевым механизмом.

У становить передний подрамник

.

Присоединить рулевую колонку к рулевому механизму .
Установите :

Болт (3) ; Затяните моментом 2 ± 0,2 дН.м

Передний правый подкрылок

Передние колеса

Болты передних колес

Опустите автомобиль на землю.
Затянуть колесные болты :

Алюминиевый колесный диск : Затяжка моментом 9 ± 9 2 дН.м

Стальной штампованный колесный диск : Затяжка моментом 11 ± 11 2 дН.м

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ

Выполните  операции,  которые  необходимо  выполнить  после  снятия

аккумуляторной батареи

Рисунок : B3EP1B9D

Рисунок : B3EP1BAD
