СНЯТИЕ ­ У СТАНОВК А : ЗАМ ОК  ЗАЖИГАНИЯ

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ.

ВНИМ АНИЕ : Перед проведением любых работ ; Выставить колеса по прямой линии.

1. Рекомендуемое оборудование

[1] Приспособление для снятия обшивки (­).1350­ZZ.

2. Снятие

ПРИМ ЕЧАНИЕ : Операция производится одинаково при левом или правом рулевом управлении.

Выполните следующие операции :



Сдвиньте максимально назад переднее сиденье



Выключить зажигание



Подождать 3 минут, прежде чем отсоединять аккумуляторную батарею



Отсоединить аккумуляторную батарею

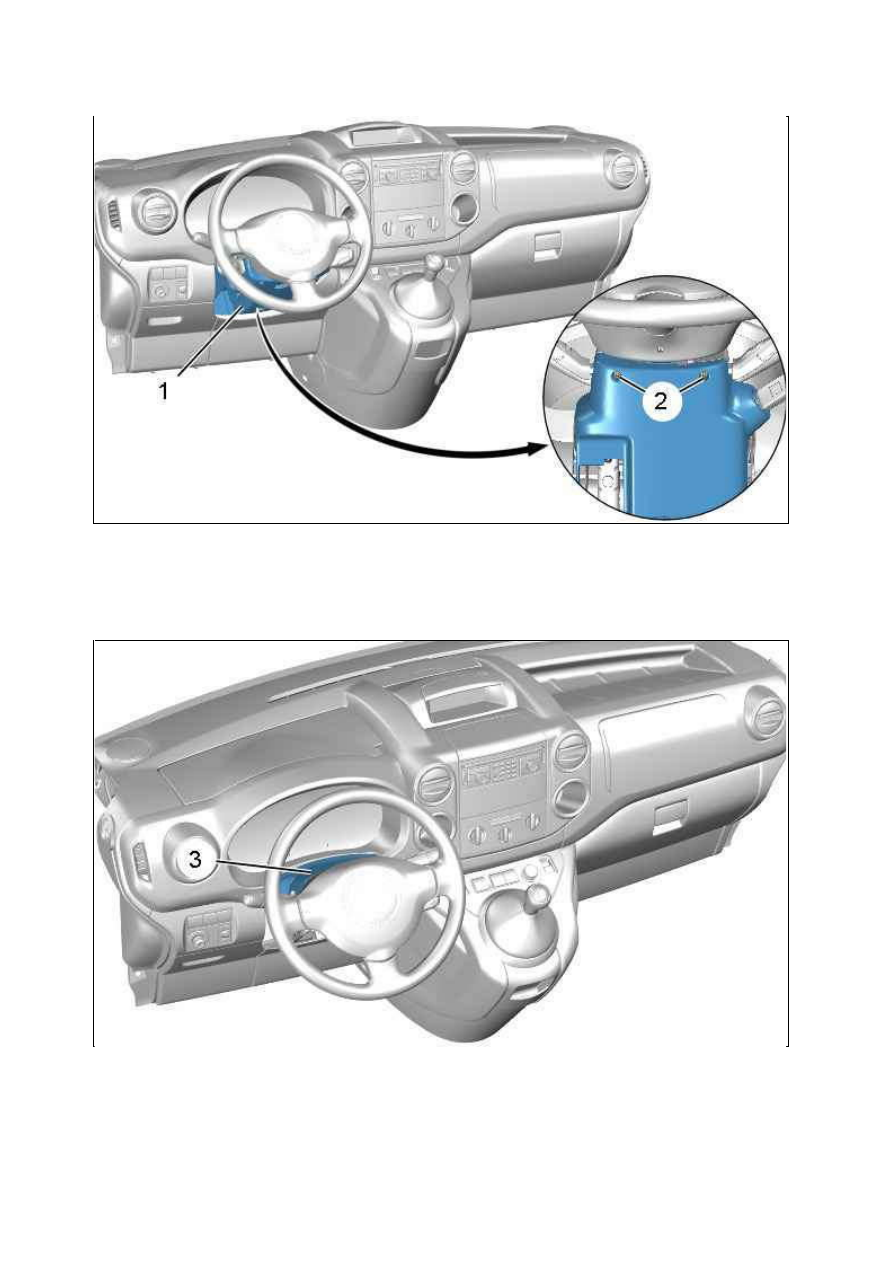

Рисунок : E5AP30WD

Разблокировать рулевую колонку, максимально вытянуть ее и опустить.
Отвернуть болты (2).
Снимите нижнюю накладку рулевой колонки (1).

Отделите : Верхнюю накладку рулевой колонки (3).

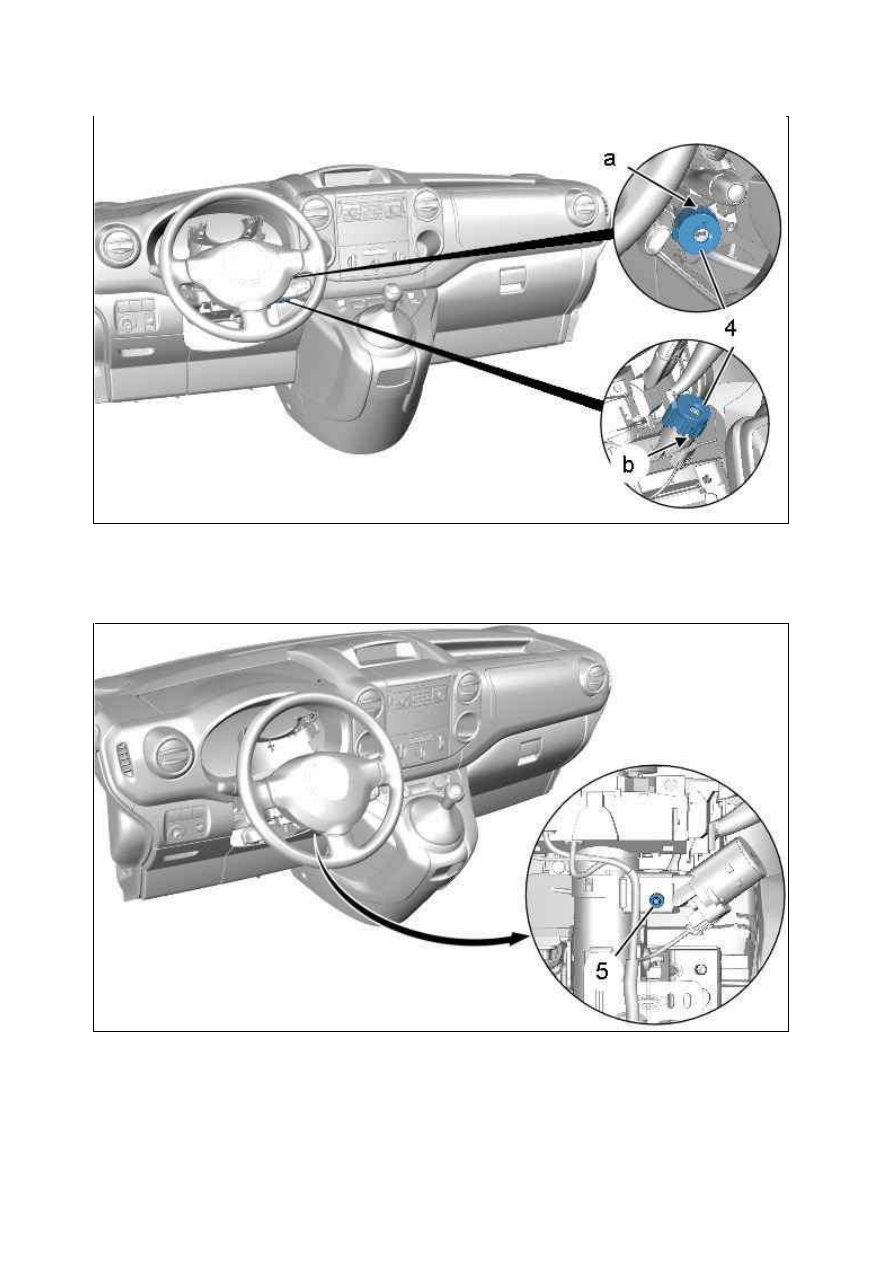

Рисунок : C5FM0H2D

Рисунок : C5FM0H3D

Отсоединить : Лапки крепления в зонах "a", "b" ; С помощью приспособления [1].
Отделите : Муфту электрической антенны транспондера (4).

Разблокировать : Саморазрушающийся болт (5) ; С помощью металлического стержня и молотка.

Рисунок : C5FM0H4D

Рисунок : C5FM0H5D

Отсоедините разъем ( в "d").
Установить ключ зажигания в положение "+АСС".
Нажать на выступ "c" ; С помощью отверток.
Снять замок зажигания с противоугонным устройством (6).

3. У становка

Установите : Замка рулевого механизма (6).
Вынуть : Ключ зажигания.
Проверить блокировку рулевого управления.
Завернуть новый болт (Болт ­ саморазрушающийся).

ПРИМ ЕЧАНИЕ : Затягивайте новый саморазрушающийся болт до срезания его головки.

Проверить блокировку выступа ( в "d").
Установите :



Муфту электрической антенны транспондера (4)



Нижнюю накладку рулевой колонки (1)

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Проверьте функционирование электрооборудования.

Рисунок : C5FM0H6D
