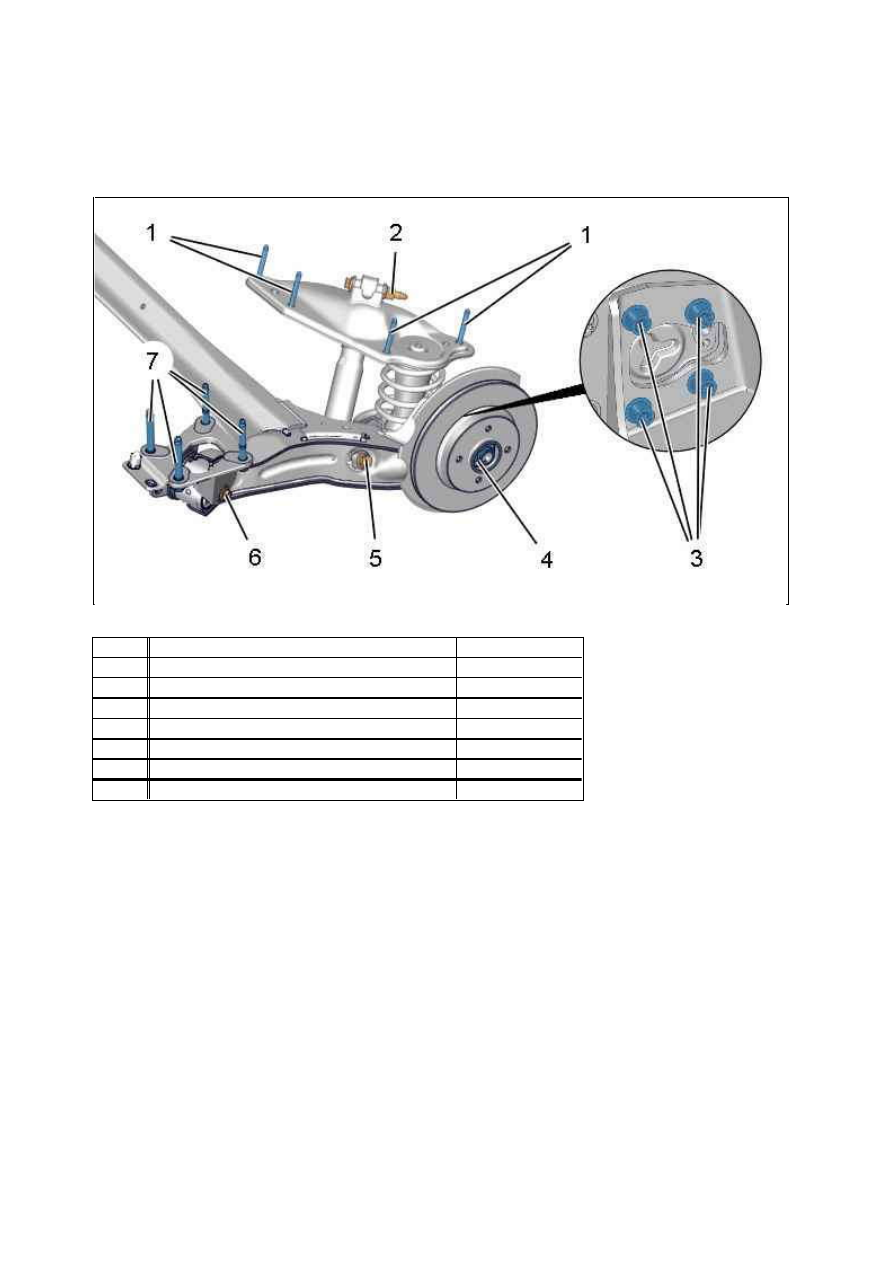

М ОМ ЕНТЫ ЗАТЯЖК И : ЗАДНИЙ М ОСТ

Рисунок : B3DM05YD

М етка  Обозначение

М омент затяжки

(1)

Крепление верхней чашки амортизатора

4,5 дН.м

(2)

Верхнее крепление амортизатора

12,1 дН.м

(3)

Крепление реактивной тяги к задней подвеске  11 дН.м

(4)

Гайка задней ступицы

30 дН.м

(5)

Нижнее крепление амортизатора

19 дН.м

(6)

Крепление опоры на задней подвеске

11,5 дН.м

(7)

Крепление задней подвески к кузову

11,5 дН.м

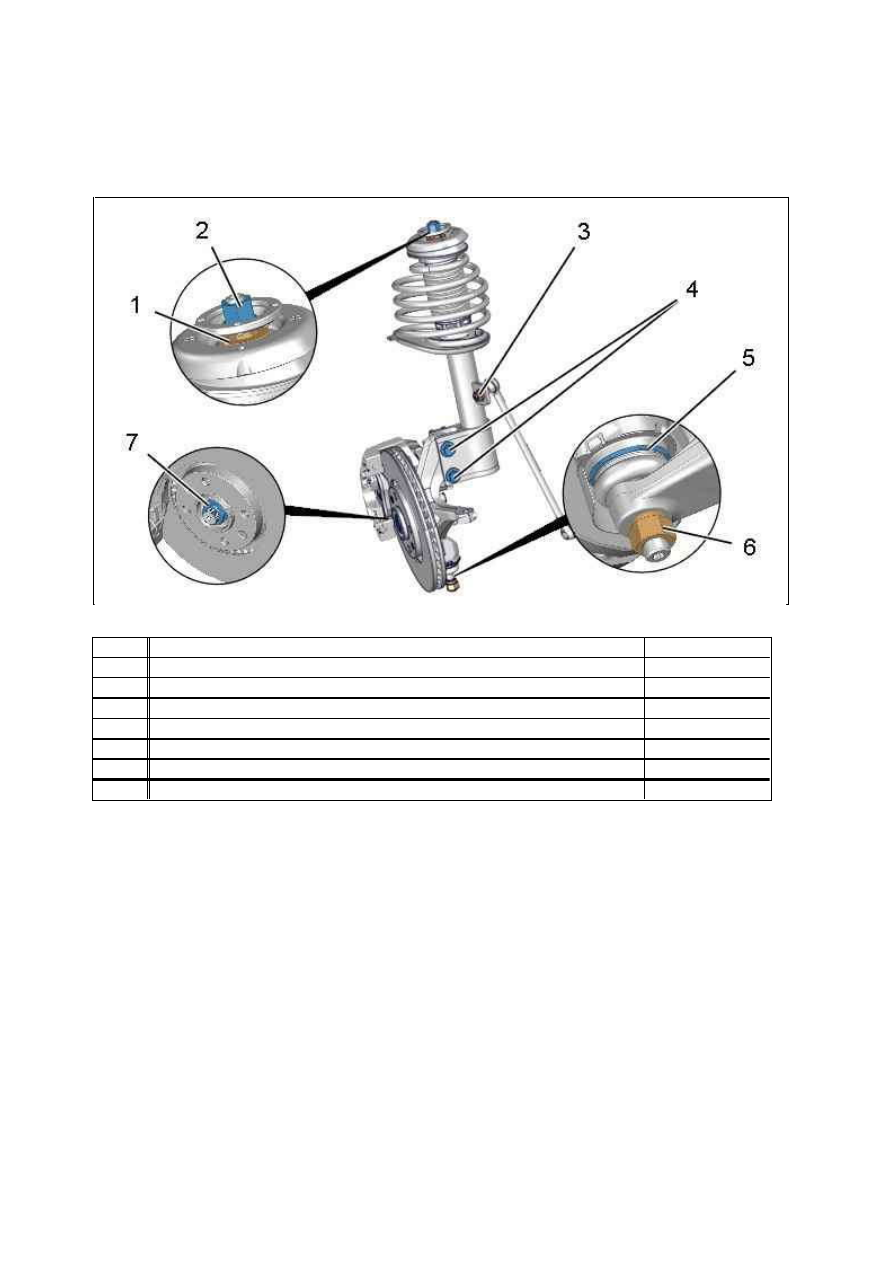

М ОМ ЕНТЫ ЗАТЯЖК И : ПЕРЕДНИЙ М ОСТ

Рисунок : B3CM055D

М етка  Обозначение

М омент затяжки

(1)

Гайка крепления верхней опоры амортизатора

6,9 дН.м

(2)

гайка ­ Крепление несущего элемента к кузову

6,9 дН.м

(3)

гайка ­ Верхнее крепление стойки стабилизатора поперечной устойчивости  4 дН.м

(4)

болта ­ Крепление несущего элемента на цапфе

8 дН.м

(5)

Крепление нижнего шарнира к поворотному кулаку

23 дН.м

(6)

гайка ­ Крепление нижнего шарнира поворотного кулака

4,2 дН.м

(7)

гайка ­ ступица

32,5 дН.м

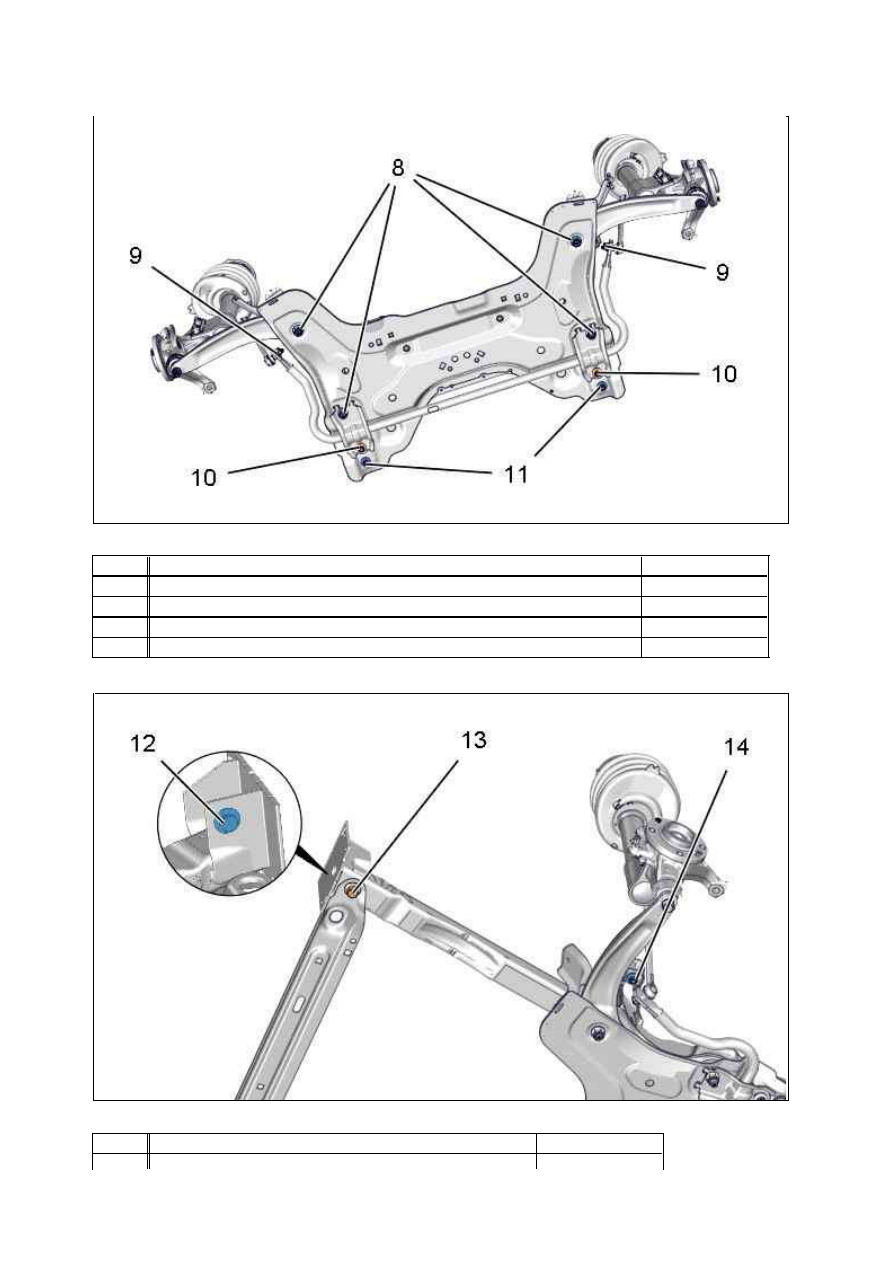

Рисунок : B3CM056D

М етка  Обозначение

М омент затяжки

(8)

гайка ­ Крепление рычага подвески к подрамнику

11,1 дН.м

(9)

гайка ­ Нижнее крепление стойки стабилизатора поперечной устойчивости  4 дН.м

(10)

болта ­ Кронштейн стабилизатора поперечной устойчивости

10 дН.м

(11)

Болт крепления переднего подрамника

9,8 дН.м

Рисунок : B3CM057D

М етка  Обозначение

М омент затяжки

(12)

болта ­ Крепление удлинителей подрамника

5 дН.м

(13)

болта ­ Крепление нижней передней траверсы подрамника  5 дН.м

(14)

Болт крепления переднего подрамника

9,8 дН.м
