3. Вентиль колеса

3.1. Автомобили, не оснащенные системой определения падения давления в шинах

Обязательно заменить колесные вентили при замене шин.

3.2. Автомобили, оснащенные системой определения падения давления в шинах

Соблюдать момент затяжки гаек вентилей колес : Затяните моментом 0,8 дН.м.

BOXER (15 дюймовые колеса)

16 дН.м

­

BOXER (16 дюймовые колеса)

18 дН.м

­

ЗНАЧЕНИЯ ДЛЯ ПРОВЕРК И И РЕГУ ЛИРОВК И : ГЕОМ ЕТРИЯ ПЕРЕДНЕГО И

ЗАДНЕГО М ОСТОВ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

2. У словия проверки и регулировки

Давление в шинах в норме.
Контроль геометрии мостов выполняется, когда кузов установлен на рабочую высоту.

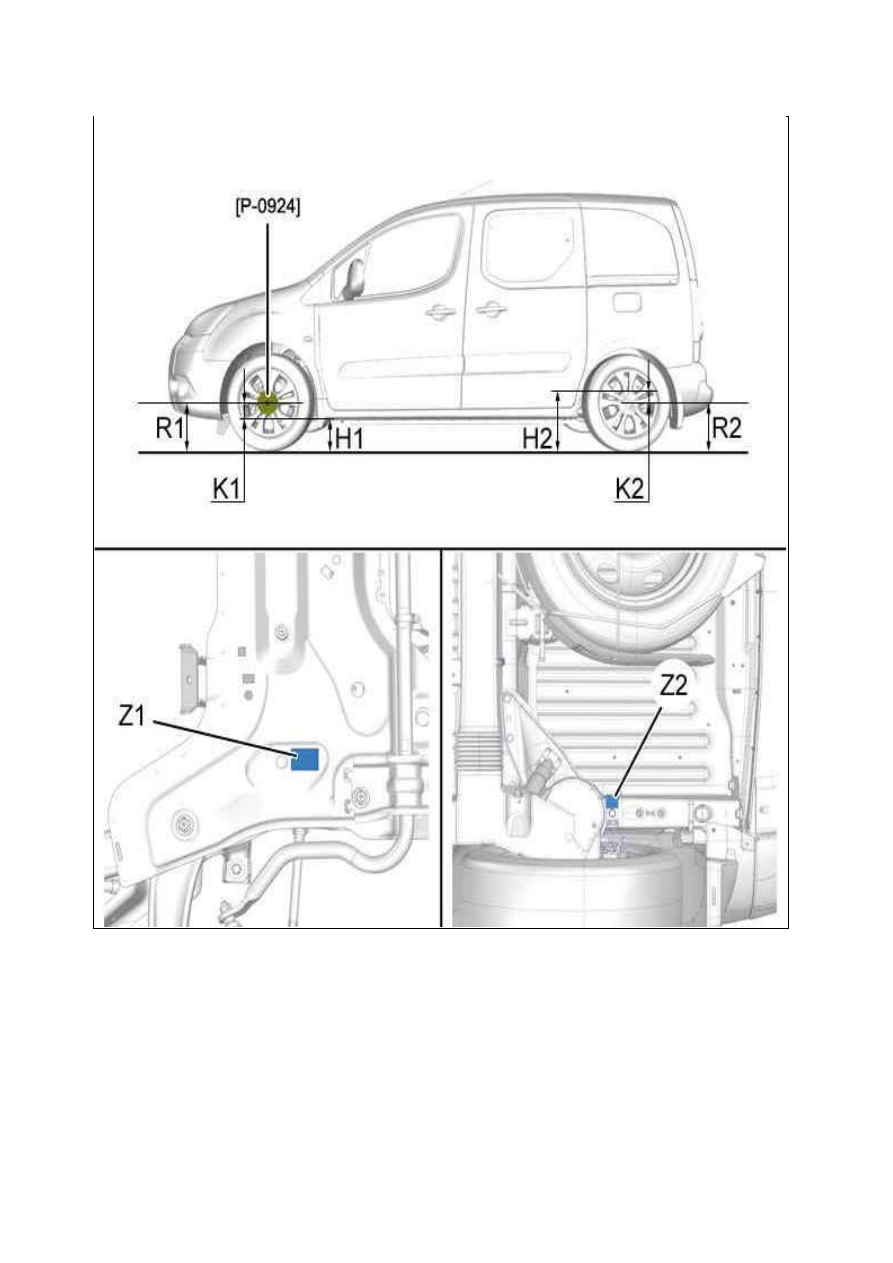

3. Идентификация : Зоны измерения ­ Высоты кузова автомобиля при его
установке на рабочую высоту

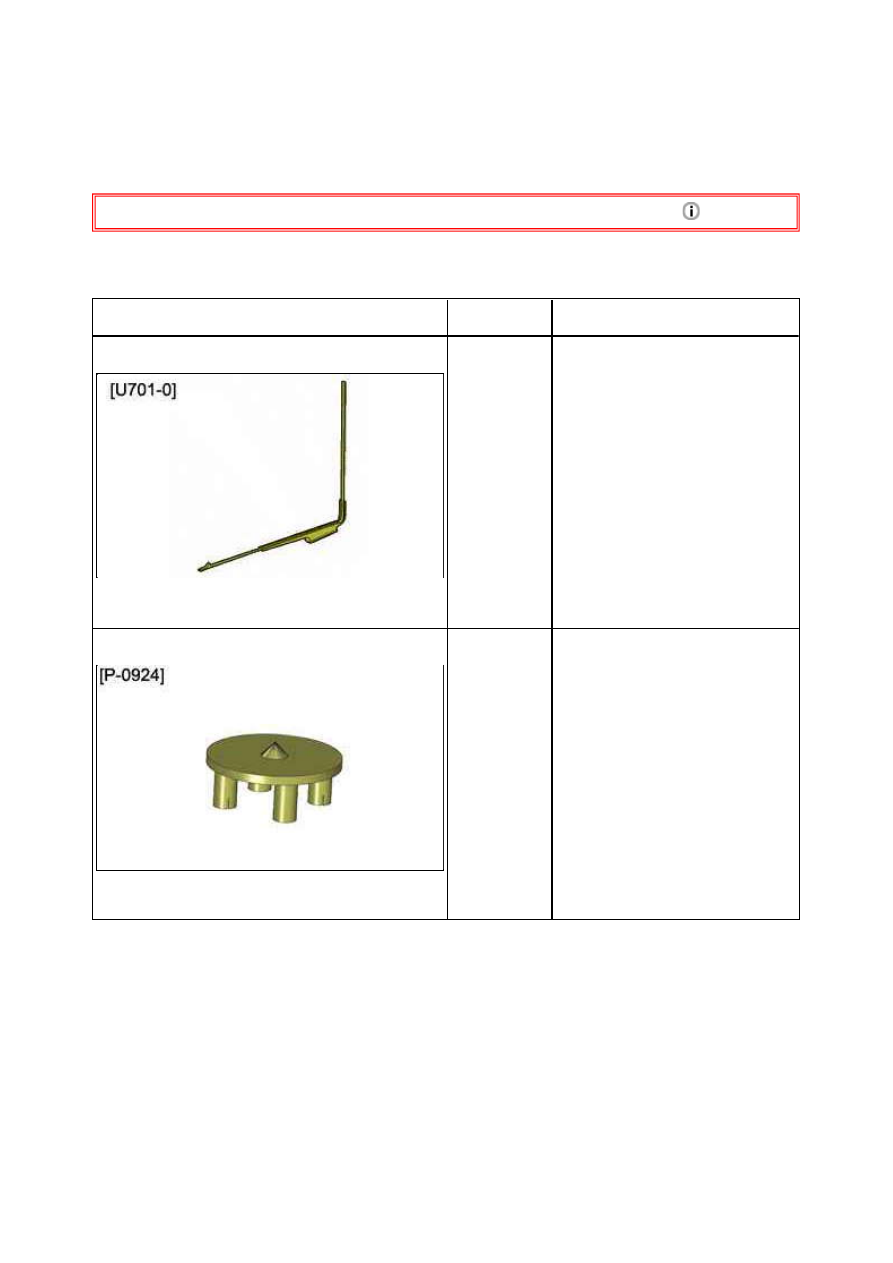

инструмент

Номер
(реферанс)

Обозначение

Рисунок : E5AB0IRT

[U701­0]

Измеритель посадки

Рисунок : E5AB0LIT

[0924]

Диск для определения положения
центра колеса (4 пальцев)

"R1" Радиус переднего колеса.
"R2" Радиус заднего колеса.
"H1" Расстояние между зоной измерения под передней подмоторной рамой и полом.
"H2": Расстояние между зоной измерения под задним лонжероном и полом.
"K1" Расстояние между осью колеса и зоной измерения под передней подмоторной рамой.
"K2" Расстояние от оси колеса до точки измерения под задним лонжероном.
"Z1" Зона измерения под передней подмоторной рамой.
"Z2" Зона измерения под задним лонжероном.
Место замера "Z2" располагается по крючкам крепления.

ПРИМ ЕЧАНИЕ : Справочный размер "H2" учитывает толщину крючков.

Рисунок : E1AB08BP

4. Номинальная высота кузова : Передний мост

Измерьте радиус переднего колеса "R1" ; При помощи приспособлений [U701­0], [0924].
Вычислить "H1" для передней части : "H1" = "R1" ­ "K1".

4.1. Легковой автомобиль

Измерить высоту спереди в "H1" между полом и зоной "Z1" под передней подмоторной рамой ; С помощью
приспособления [U701­0].

Сожмите переднюю подвеску до значения "H1"

 .

ПРИМ ЕЧАНИЕ : Разница в высоте между двумя сторонами переднего моста не должна превышать 10 мм.

4.2. К оммерческий автомобиль

5. Номинальная высота кузова : Задний мост

Измерьте радиус заднего колеса "R2" ; При помощи приспособлений [U701­0], [0924].
Вычислить "H2" для задней части : "H2" = "R2" + "K2".
Измерить высоту сзади в "H2" между полом и зоной "Z2" под задним лонжероном ; С помощью
приспособления [U701­0].

Сожмите заднюю подвеску до значения "H2"

 .

ПРИМ ЕЧАНИЕ : Разница в высоте между двумя сторонами заднего моста не должна превышать 10 мм.

5.1. Легковой автомобиль

5.2. К оммерческий автомобиль

6. У глы установки

Величина при рабочей высоте кузова

Принадлежность  Все типы (К роме XTR ­ VTC ­ CRD ­ PC и

системы Stop and Start)

У ровень оснащения XTR ­
VTC­ CRD ­ PC

Стоп и
старт

K1

141 мм

134 мм

146 мм

CRD = для сложных дорожных условий PC = "pack chantier"

Величина при рабочей высоте кузова

Принадлежность  Все типы (К роме системы "Stop and Start")   Стоп и старт
K1

141 мм

146 мм

Величина при рабочей высоте кузова

Принадлежность  Все типы (К роме XTR ­ VTC ­ CRD ­ PC и

системы Stop and Start)

У ровень оснащения XTR ­
VTC­ CRD ­ PC

Стоп и
старт

K2

88 мм

98 мм

83 мм

CRD = для сложных дорожных условий PC = "pack chantier"

Величина при рабочей высоте кузова

Принадлежность  Все типы (К роме системы "Stop and Start")   Стоп и старт

K2

78 мм

73 мм

У гол

Обозначение

Определения

Угол развала

Угол, образованный
плоскостью колеса с
вертикалью (Вид автомобиля
