Peugeot Partner (B9). Руководство - часть 347

Отсоедините шарнир рулевой тяги (4) с помощью приспособления [0709 / 1892­T].
Снять 2 гаек (3).

3. Левый приводной вал

Чтобы не повредить чехол трансмиссии, освободите поворотный кулак и поверните корпус амортизатора на
четверть оборота.

ВНИМ АНИЕ : Следите за тем, чтобы не перекрутить тормозной шланг .

Отделите трансмиссию от ступицы колеса.
Снимите левую полуось.

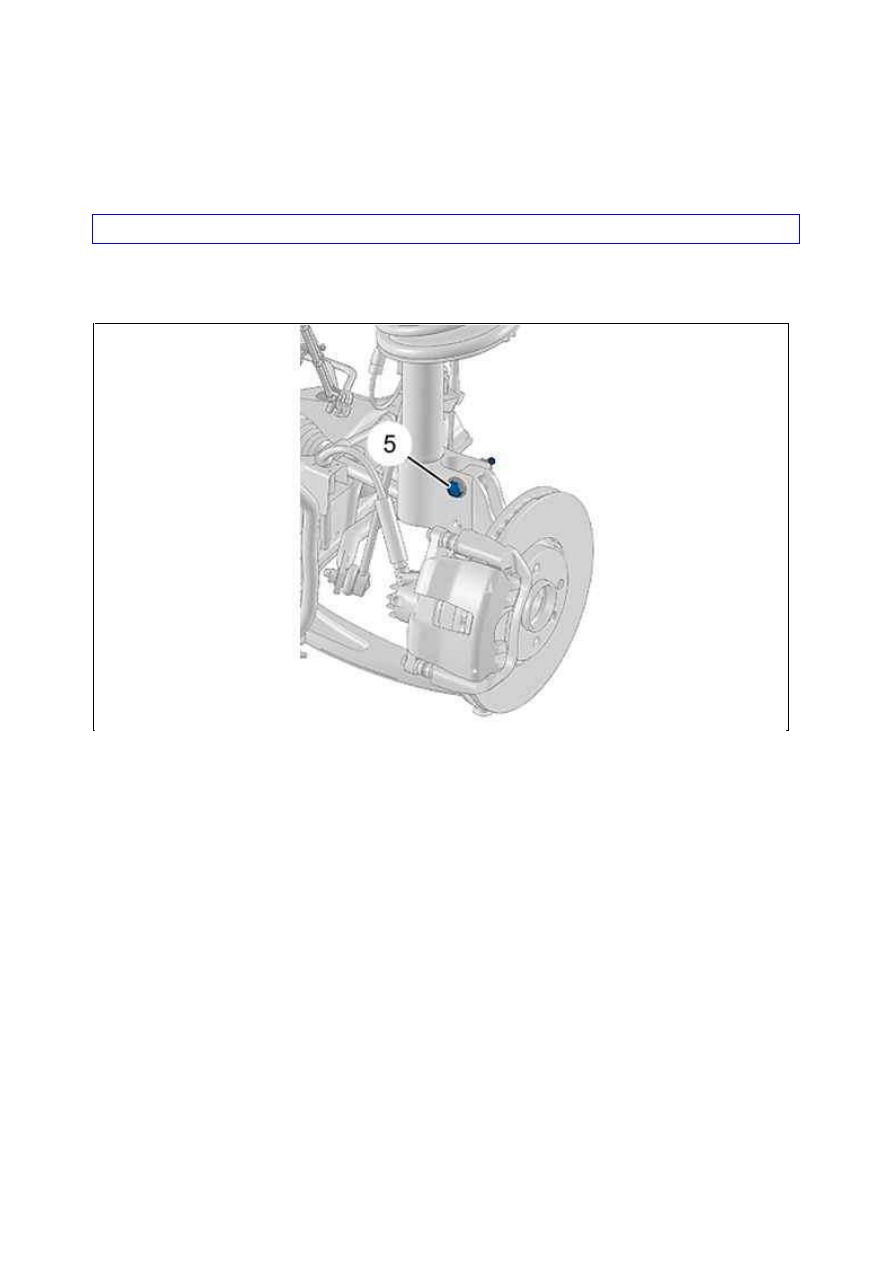

Установите ось корпуса амортизатора и закрепите ее болтом (5).

4. Правый приводной вал

Рисунок : B2FM00YD

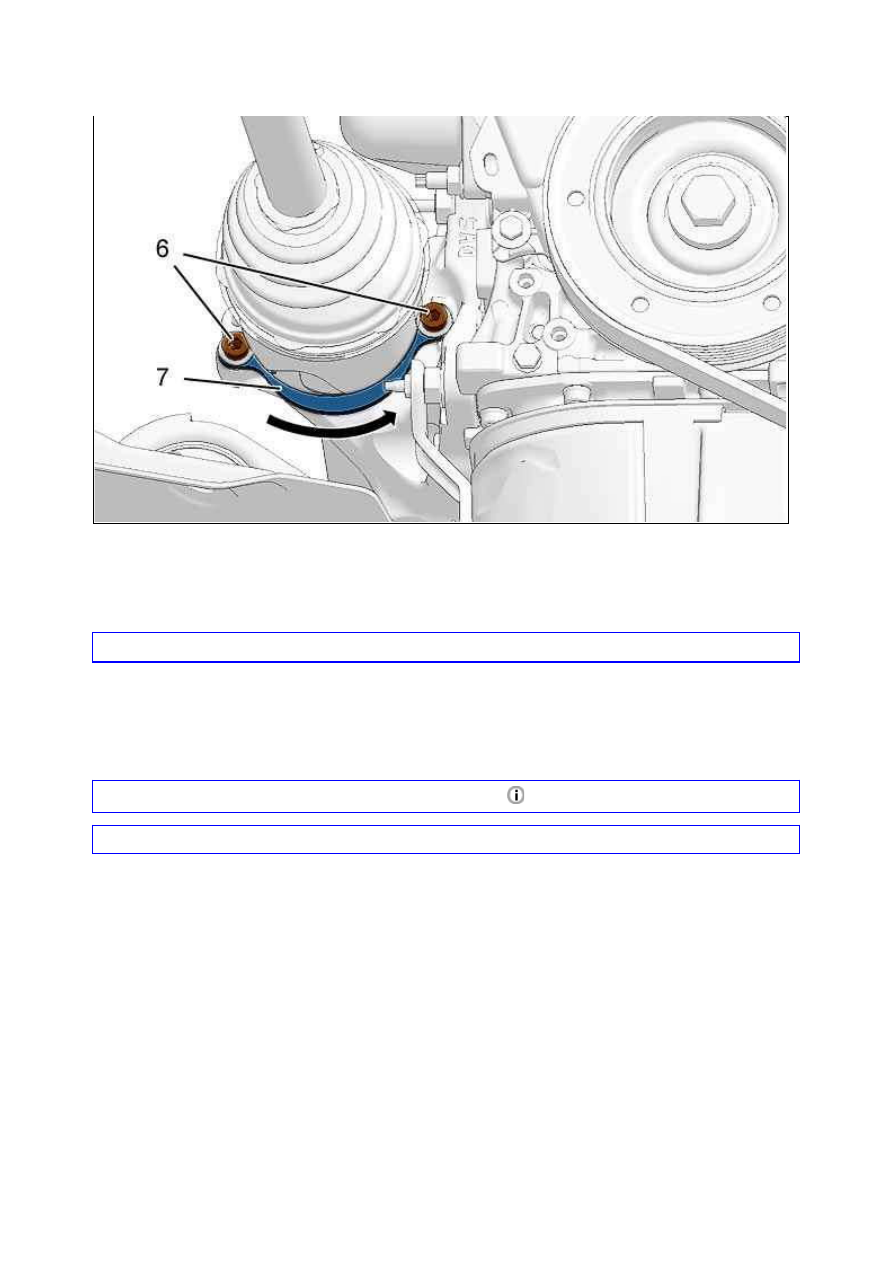

Открутите 2 винтов (6).
Поверните удерживающую пластину (7) (в соответствии со стрелкой ).
Чтобы не повредить чехол трансмиссии, освободите поворотный кулак и поверните корпус амортизатора на
четверть оборота.

ВНИМ АНИЕ : Следите за тем, чтобы не перекрутить тормозной шланг .

Отделите трансмиссию от ступицы колеса.
Установите правую полуось.
Установите ось корпуса амортизатора и закрепите ее болтом (5).

5. У становка

ВНИМ АНИЕ :

Соблюдайте требуемые моменты затяжки

.

ВНИМ АНИЕ : После каждого снятия заменяйте гайки Нильстопа.

Проверить :



Отсутствие зазора в соединениях приводного вала



Состояние чехлов



Состояние подшипника

Отремонтируйте приводные валы (при необходимости).

Рисунок : B2FM00ZD

Заменять после каждого снятия сальники, используя монтажную оправку :



[0317­U / 7114­ T.X], [0317­T / 7114­T.W] : Коробки пеердач BE4



[0346­S], [0346­R] : Коробки пеердач MCP/MCM

Заполнить смазкой промежуток между манжетами.
Смажьте наружную часть сепаратора подшипника трансмиссии.

ВНИМ АНИЕ :  Устанавливая  приводные  валы,  постарайтесь  не  повредить  манжеты  на  выходе  коробки
передач.

ВНИМ АНИЕ : Старайтесь не повредить чехлы во время установки трансмиссий.

Установите :



Приводной вал в промежуточную опору



Подшипник в его опору



Ш лицы в дифференциале



Трансмиссии в ступицы колеса

Установите : Ступицу колеса.
Установите :



болтов (5)



Гайки (3)



Ш аровые опоры рулевого механизма (4)



Гайки трансмиссии



Детали (2)



Ш тифты (1)

Установите : Поддерживающая пластина (7).
Затянуть болтов (6).
Установите :



Колеса



Автомобиль на землю

Заполните коробку передач маслом через вентиляционное отверстие.
Установить защитный щиток под двигателем .

Рисунок : B2FG078D

М ОМ ЕНТЫ ЗАТЯЖК И : К ОЛЕСА

1. Рекомендации

ВНИМ АНИЕ :  Использование  ударных  ключей  для  установки  на  место  колесных  болтов  и  колесных
болтов­"секреток" строго запрещено.

Следите за правильным позиционированием ключа­«секретки» во время обратной установки.

ВНИМ АНИЕ : Затяните колесные болты динамометрическим ключем.

2. М оменты затяжки : К олеса

ПРИМ ЕЧАНИЕ :  Двойная  затяжка  ­ затяжка  заданным  моментом  после  полного  освобождения
(отворачивания) соединения.

Автомобили

Ш тампованные стальные диски (Двойная
затяжка)

Алюминиевые
ободья

I ON

10 дН.м

10 дН.м

106

9 дН.м

9 дН.м

107

10 дН.м

10 дН.м

1007

9 дН.м

10 дН.м

206

10 дН.м

10 дН.м

206+

9 дН.м

10 дН.м

207 i (Иран)

9 дН.м

10 дН.м

207

10 дН.м

10 дН.м

207 рестайлинг

10 дН.м

10 дН.м

207 (Страны
M ercosur/К итай/Asean)
306

9 дН.м

10 дН.м

307

9 дН.м

10 дН.м

308

10 дН.м

10 дН.м

308 (К итай)

10 дН.м

10 дН.м

RCZ

­

10 дН.м

406

9 дН.м

10 дН.м

407

9 дН.м

10 дН.м

408 (К итай)

10 дН.м

10 дН.м

408 (Страны M ercosur)

10 дН.м

10 дН.м

508

10 дН.м

10 дН.м

508 (К итай)

10 дН.м

10 дН.м

607

9 дН.м

10 дН.м

806

9 дН.м

9 дН.м

807

10 дН.м

10 дН.м

3008

10 дН.м

10 дН.м

5008

10 дН.м

10 дН.м

4007

10 дН.м

10 дН.м

Звуковой сигнализатор (биппер)    9 дН.м

10 дН.м

Partner (M 49) ­ (M 59)

9 дН.м

9 дН.м

Partner (B9)

10 дН.м

10 дН.м

EXPERT

10 дН.м

9 дН.м
