Peugeot Partner (B9). Руководство - часть 320

СНЯТИЕ ­ У СТАНОВК А : М ЕХАНИЗМ  ПЕРЕДНЕГО СТЕК ЛООЧИСТИТЕЛЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350.

2. Снятие

ОБЯЗАТЕЛЬНО : Проверьте выключенное положение выключателя стеклоочистителя.

Открыть капот.

Отсоединить аккумуляторную батарею

.

Снять решетку воздухозаборника

.

Рисунок : E5AP30WD

18.01.2012

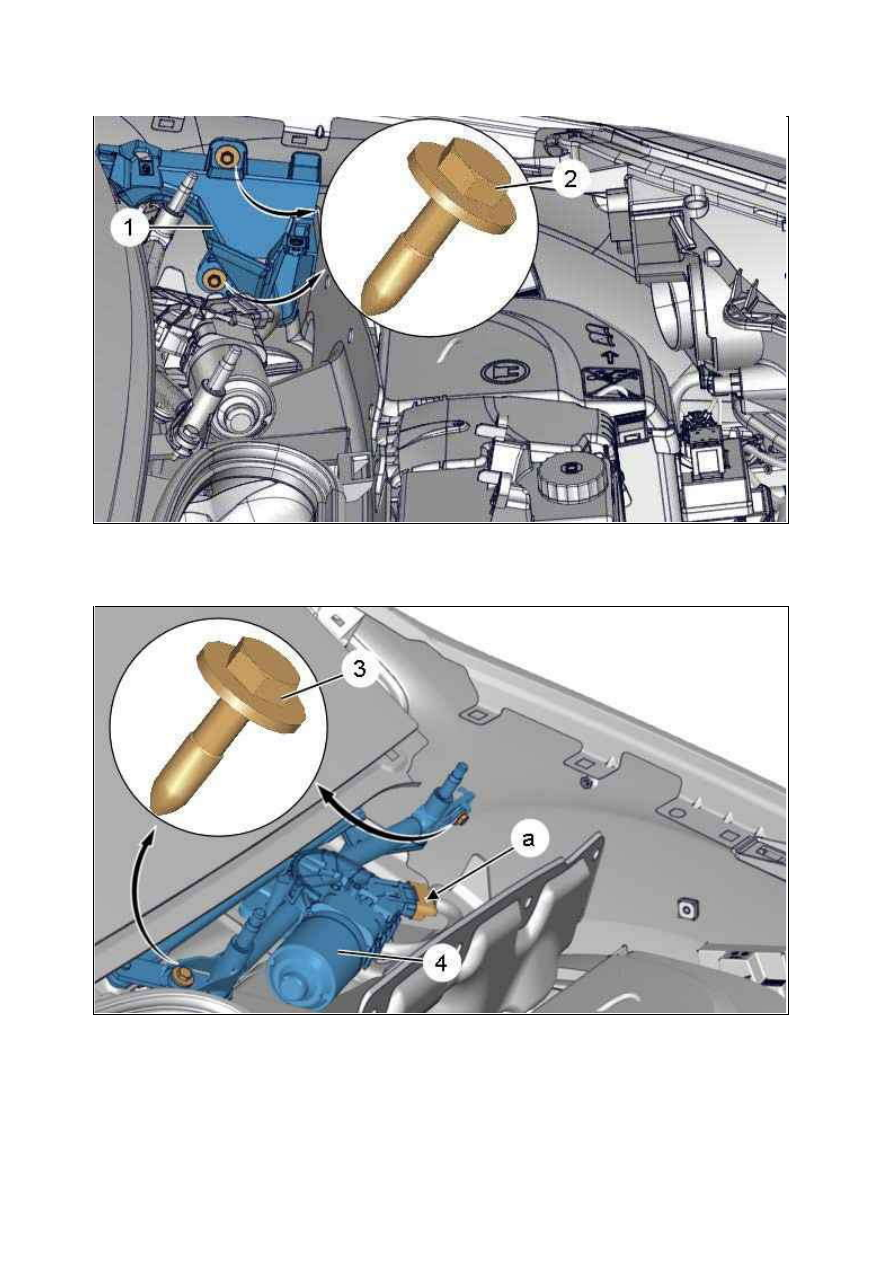

Снимите винты (2) бокового кожуха (1) (Операции выполняются симметрично).

Отсоединить  (в "a") Разъем (4) электродвигателя стеклоочистителя ; С помощью приспособления [1].
Отвернуть болты (3).

Рисунок : C5DM05AD

Рисунок : C5DM05BD

18.01.2012

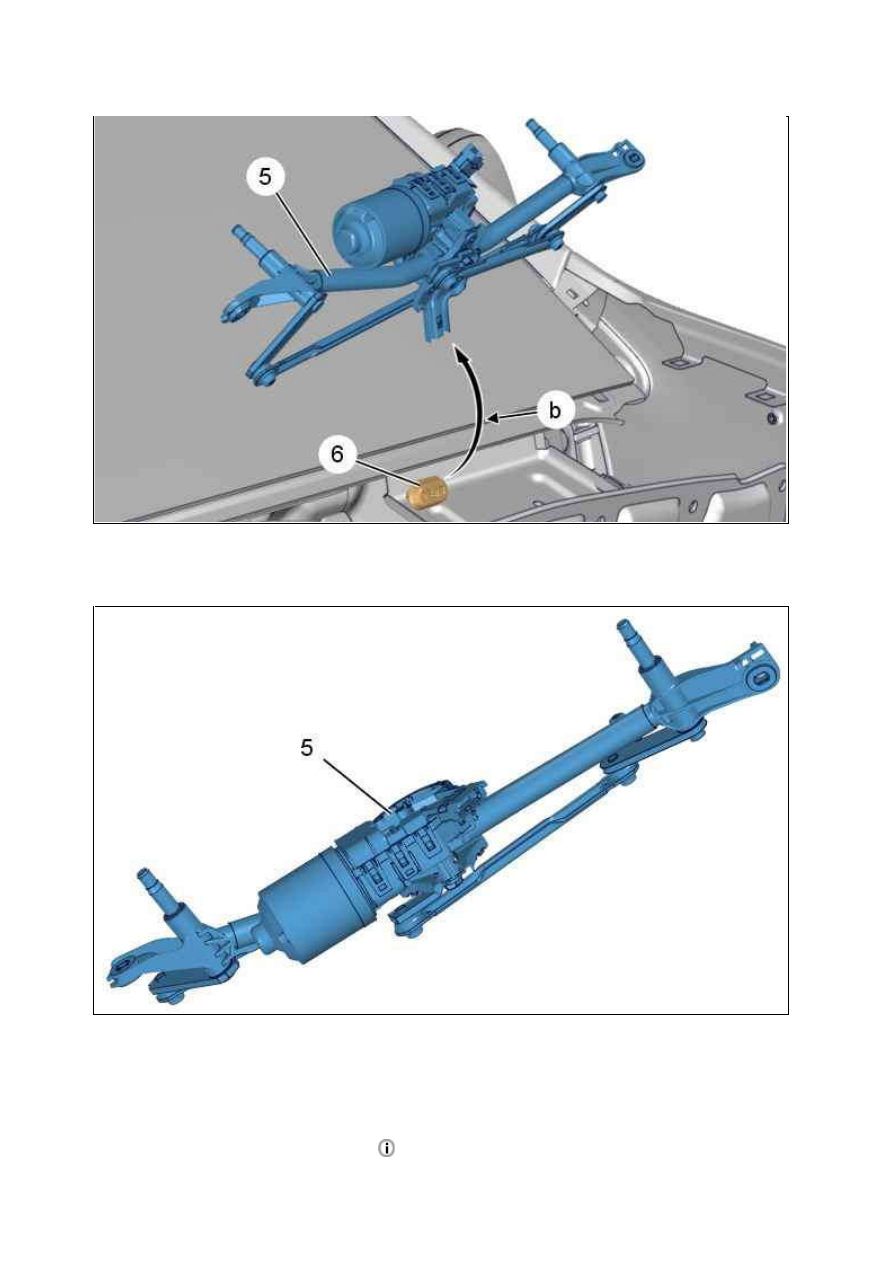

Освободите механизм стеклоочистителя (5) из направляющей опоры (6) (как показано " b ").

Снимите механизм переднего стеклоочистителя (5).

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Затяните болта (3) моментом 1 ± 0,2 дН.м.

У становить решетку воздухозаборника

.

Рисунок : C5DM05CD

Рисунок : C5DM05DD

18.01.2012

Подсоедините обратно аккумуляторную батарею

.

Проверьте функционирование электрооборудования.

18.01.2012
