Peugeot Partner (B9). Руководство - часть 321

СНЯТИЕ ­ У СТАНОВК А : РЕШ ЕТК А ВОЗДУ ХОЗАБОРНИК А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350.

Рисунок : E5AP30WD

18.01.2012

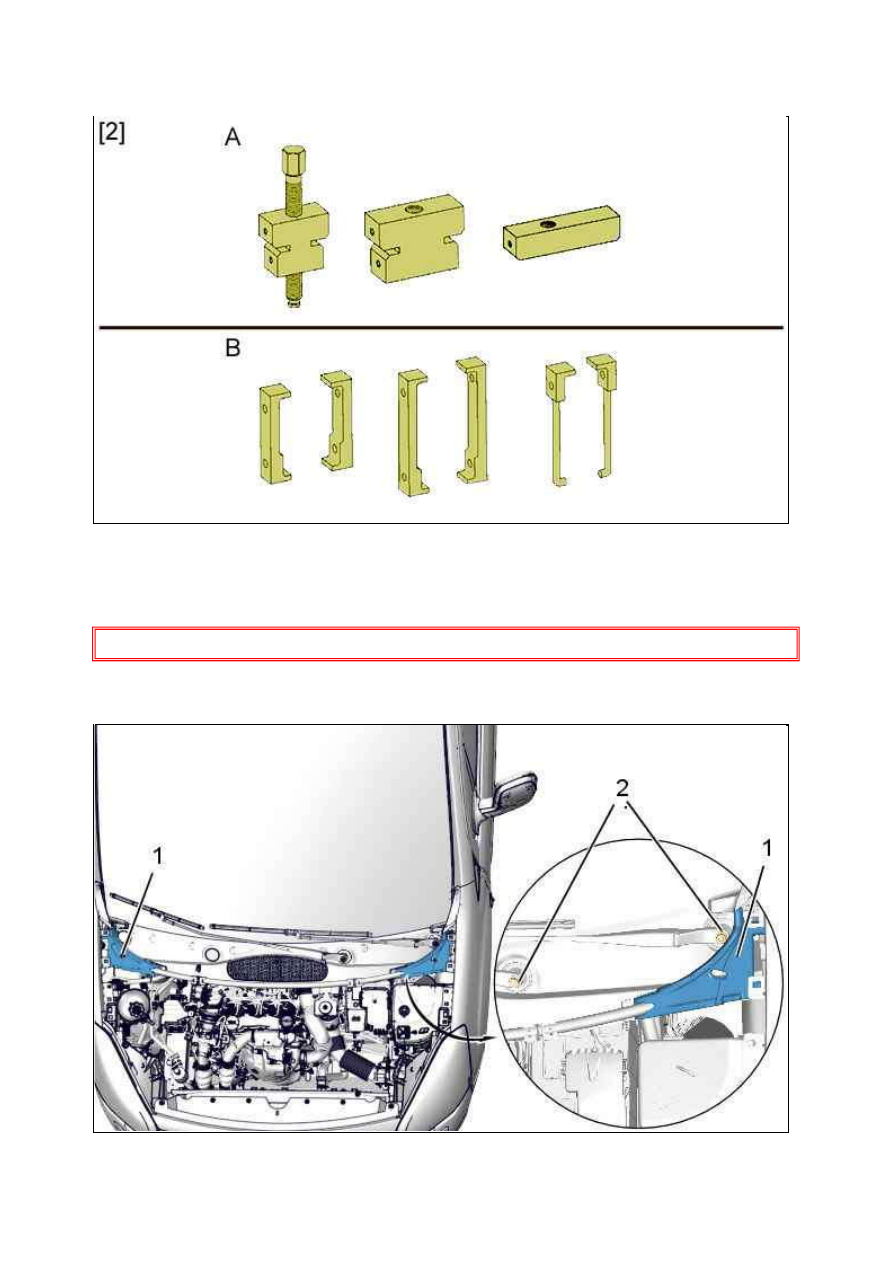

/2/ съемник для рычагов стеклоочистителя (­).1373.

2. Снятие

ОБЯЗАТЕЛЬНО : Проверьте выключенное положение выключателя стеклоочистителя.

Открыть капот.

Рисунок : E5AM0LHD

Рисунок : B1BM15DD

18.01.2012

Снимите :



Боковые уплотнения из вспененной массы (1)



Крепления рычагов стеклоочистителей (2)



Рычаги стеклоочистителя ; С помощью приспособления [2]

Снимите :



Крепления (3) шумоизоляции двигателя ; С помощью приспособления [1]



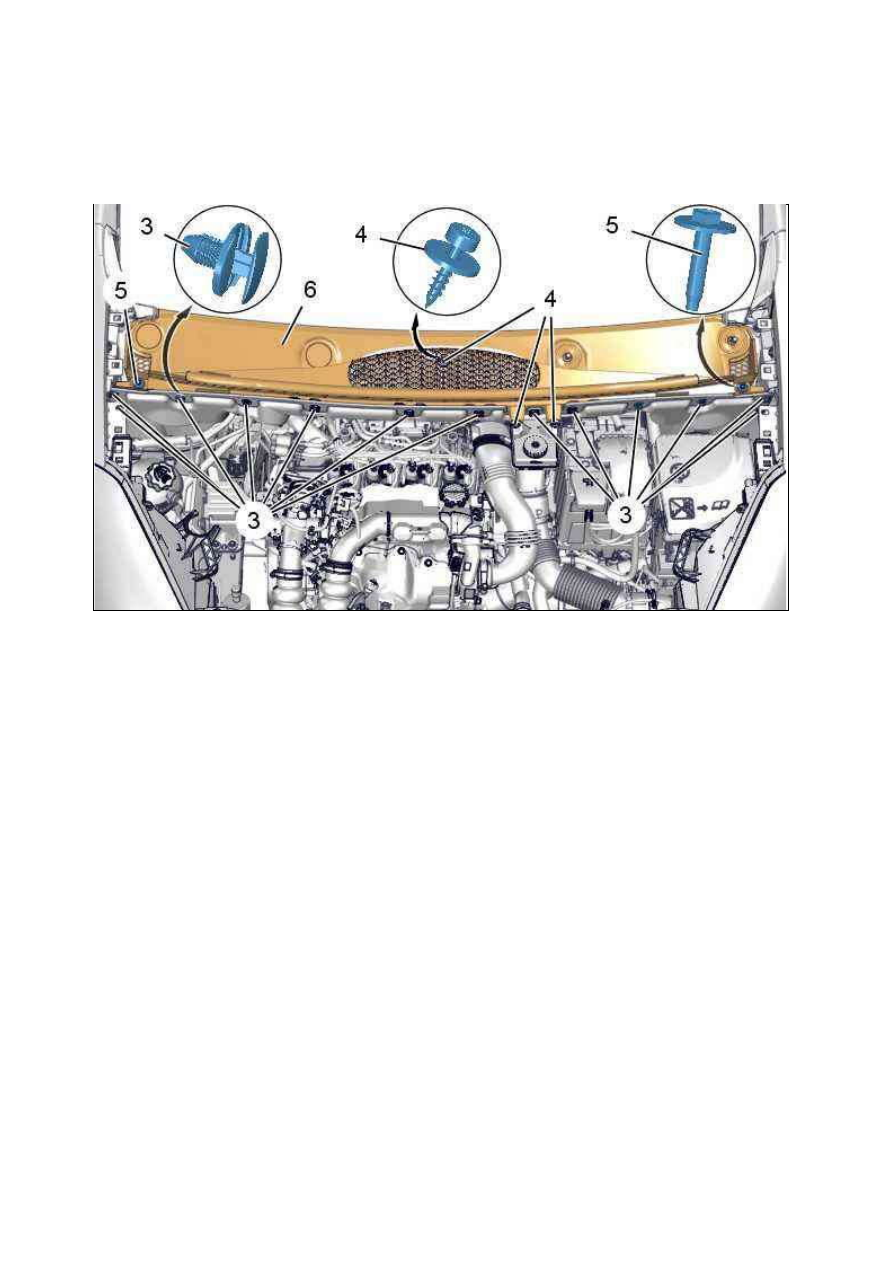

Винты (4) решётки воздухозаборника (6)



болта (4) бачка с тормозной жидкостью



Винты (5) решётки воздухозаборника (6)

Рисунок : B1BM15ED

18.01.2012

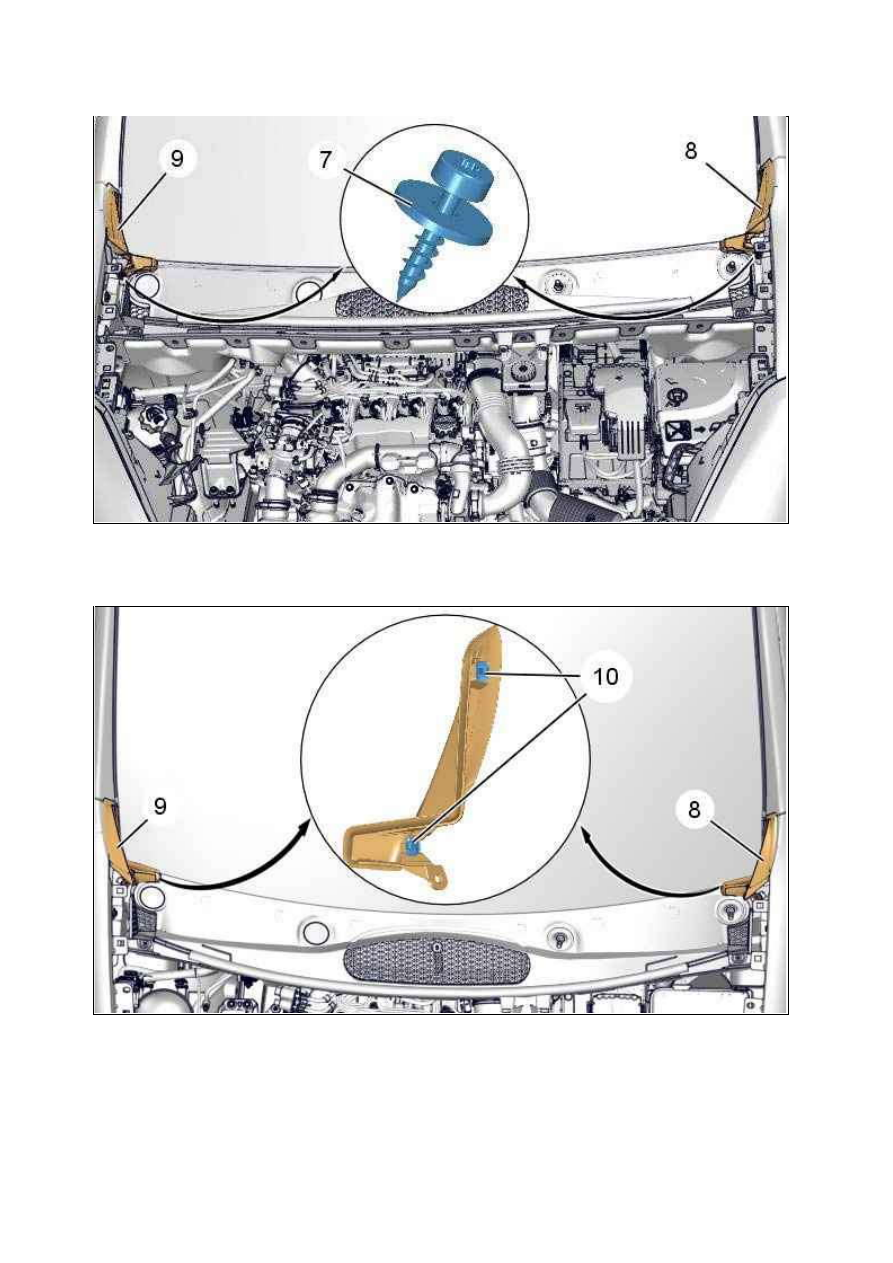

Снять винты (7) боковых решёток воздухозабора (8), (9).

Высвободить фиксаторы (10) боковых решёток воздухозабора (8), (9).

Рисунок : B1BM15FD

Рисунок : C4AM0SWD
