Снимите :

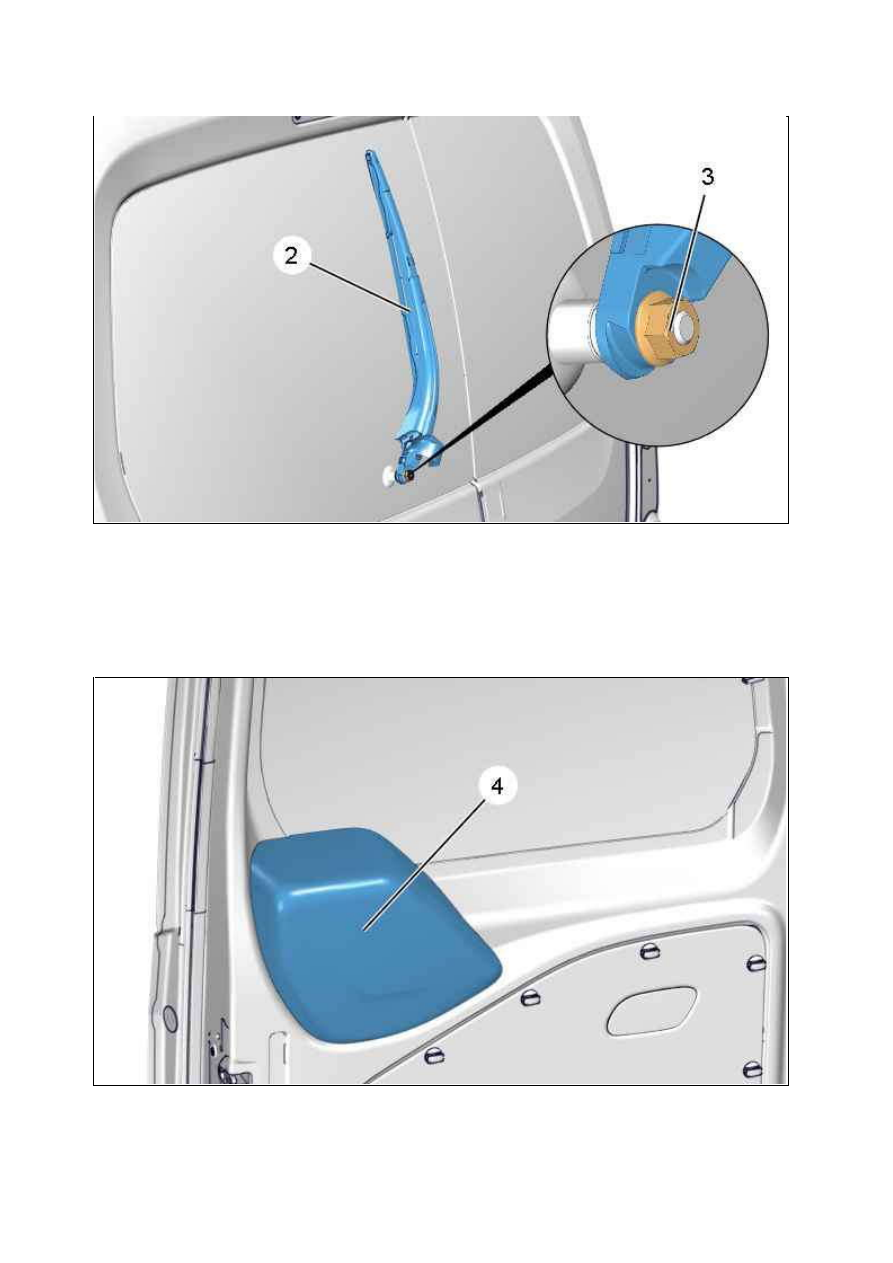

Гайку (3)

Рычаг заднего стеклоочистителя (2) ; С помощью приспособления [2]

Открыть откидную заднюю дверь.

Снять кожух (4) привода стеклоочистителя .

Рисунок : C5DM05VD

Рисунок : C5DM05WD

18.01.2012

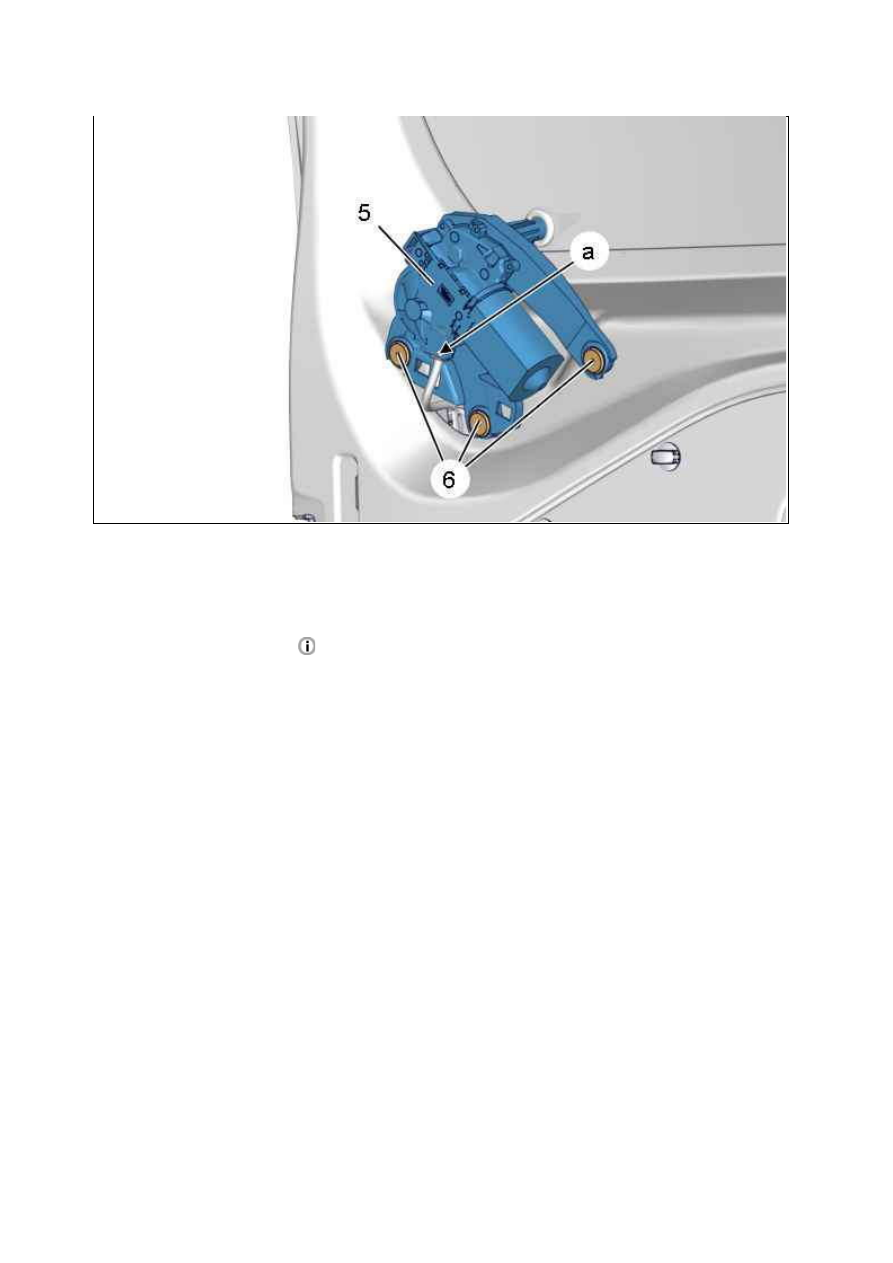

Отсоедините разъем  (в " a").
Срезать стержни заклепок , прежде чем начать сверление.
Высверлите головки заклепок (6) ; Сверлом диаметром 8 мм.
Снять привод стеклоочистителя (5).
Высверлить остальные заклепки.

Снять отделку задней двери

.

ПРИМ ЕЧАНИЕ : Удалить остатки заклепок из нижней части двери с помощью пылесоса.

2.2. М еханизм заднего стеклоочистителя : К рышка багажного отделения
 (фиксированное стекло)

Рисунок : C5DM05XD

18.01.2012

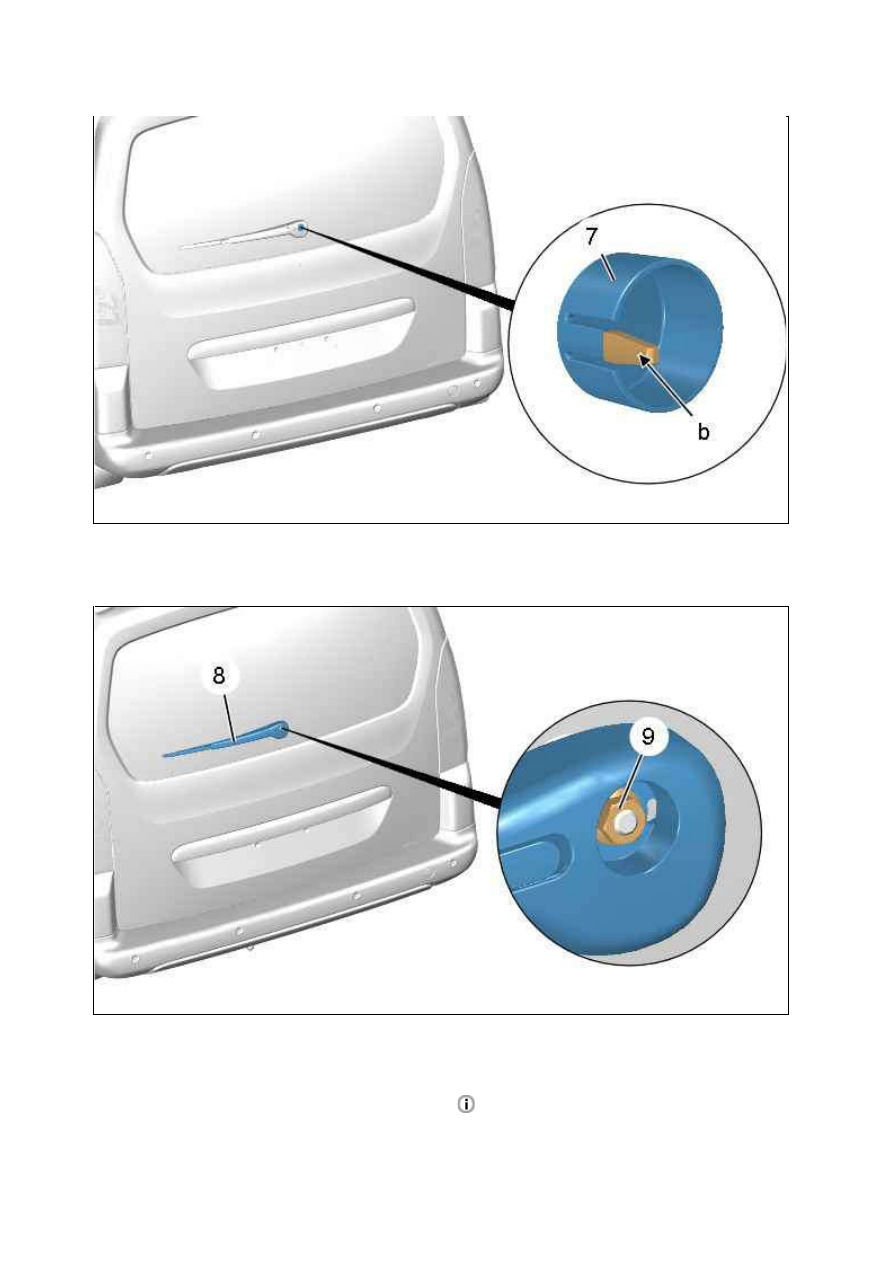

Отсоединить крышку (7) ; С помощью приспособления [1]  (в " b").

Снимите :

Гайку (9)

Рычаг заднего стеклоочистителя (8) ; С помощью приспособления [2]

Снять накладку двери багажного отделения

 (фиксированное стекло)

Рисунок : C5DM05YD

Рисунок : C5DM05ZD

18.01.2012

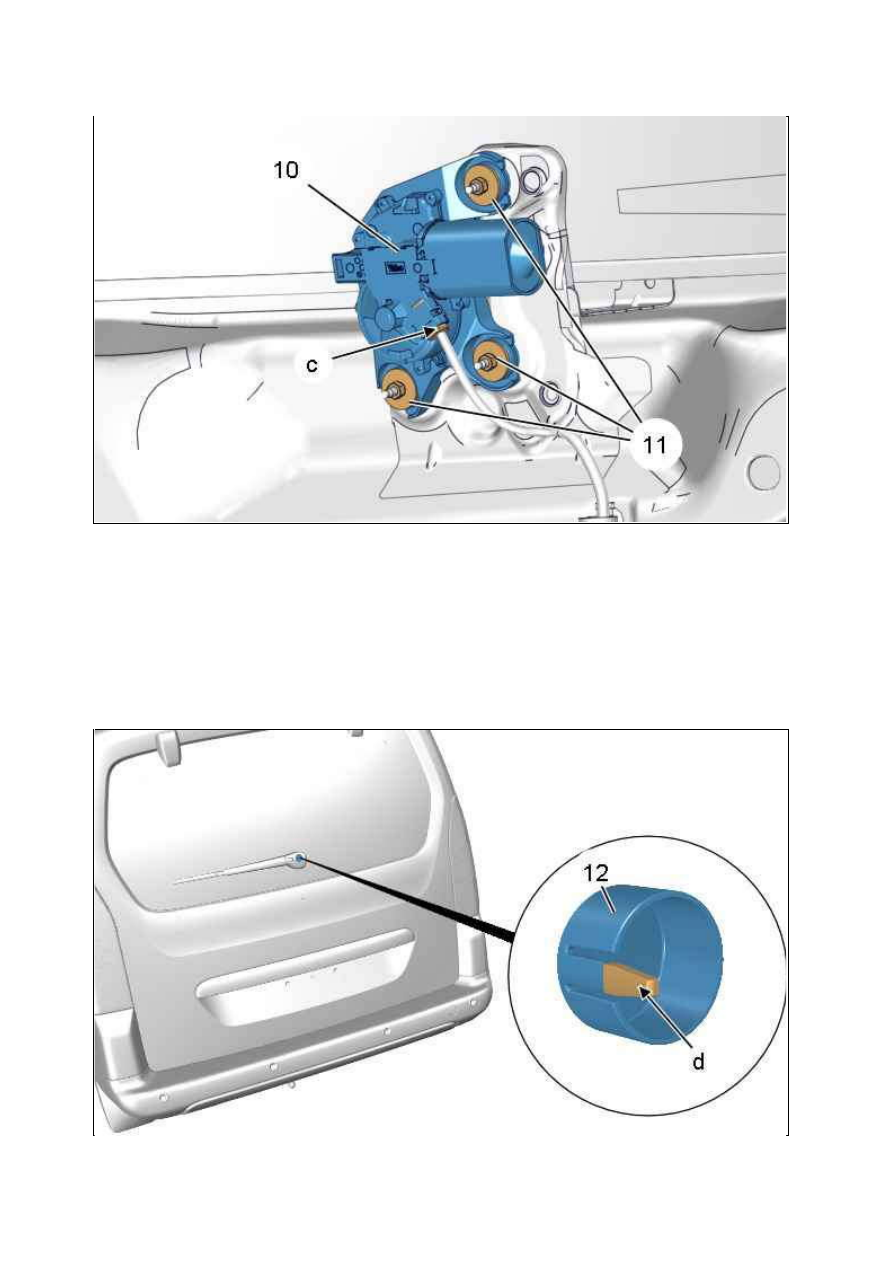

Отсоедините разъем  (в " c").
Снимите :

Гайки (11)

Привод заднего стеклоочистителя (10)

2.3. М еханизм заднего стеклоочистителя : К рышка багажного отделения (Подвижное
стекло )

Рисунок : C5DM060D

Рисунок : C5DM061D

18.01.2012
