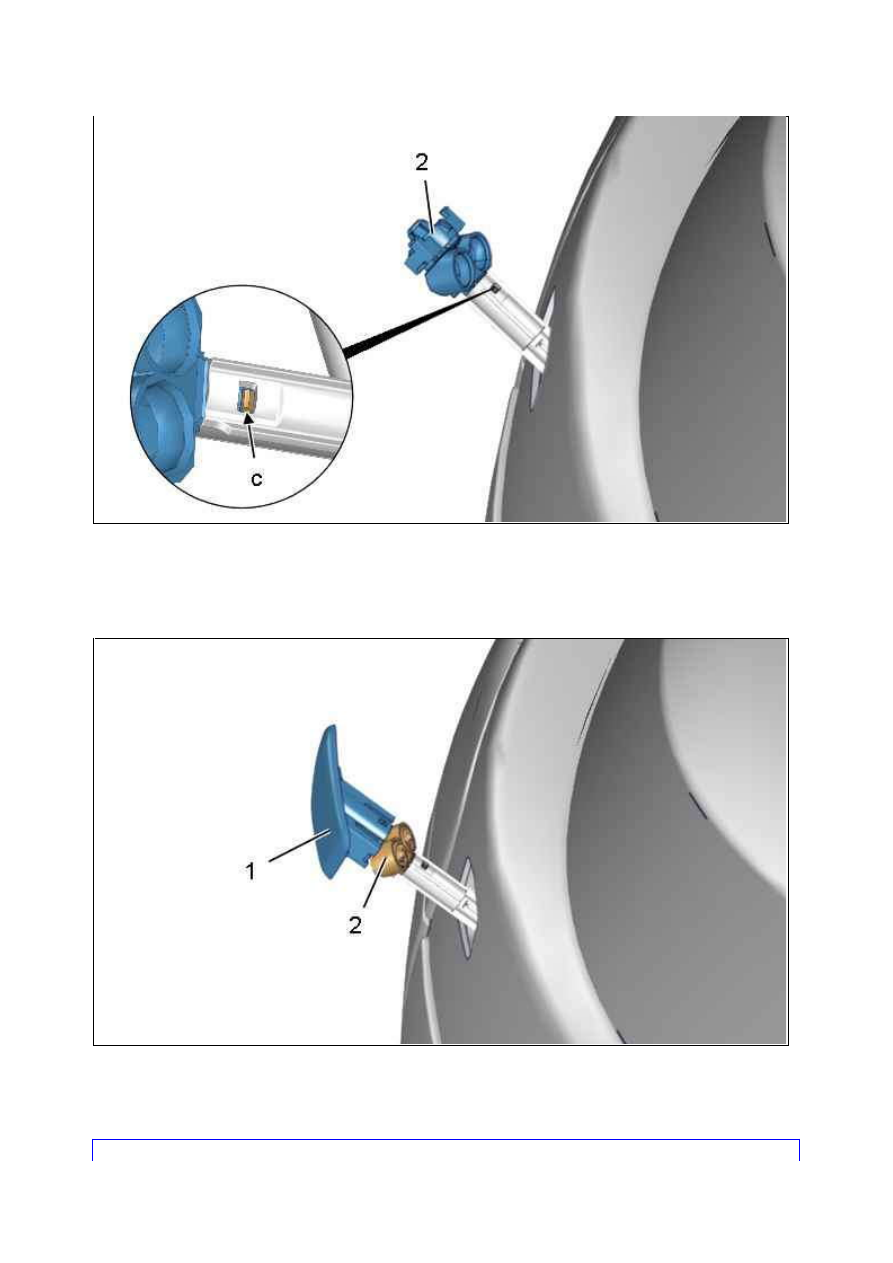

Подсоедините узел жиклеры/стеклоомыватель (2) (в зоне "c") к гидроцилиндру.

3.3. Декоративная накладка

Закрепите с помощью фиксаторов декоративный элемент (1) на узле в сборе жиклеров/омывателя фар (2).
Потяните узел в сборе жиклеры/омыватель фар (2) ­ декоративный элемент (1), чтобы убедиться, что он
прочно закреплен, и чтобы приподнять вилку[2].

ВНИМ АНИЕ :  Придерживайте  блок  жиклёров  при  его  возвратном  движении  до  касания  с  бампером

Рисунок : C5DM06AD

Рисунок : C5DM06CD

18.01.2012

(возвратное  движение  силового  цилиндра  может  быть  слишком  быстрым,  что  приведет  к  повреждению
бампера или силового цилиндра).

Проверить : Работоспособность омывателя фар.
При необходимости, отрегулировать жиклеры омывателя фар .
Проверить уровень жидкости в бачке стеклоомывателя.
Проверьте функционирование различного оборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  ОСВЕЩЕННОСТИ И ДОЖДЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

2. Снятие

Отсоединить аккумуляторную батарею .

инструмент

Номер
(реферанс)

Обозначение

Рисунок : E5AG02MT

[1350­ZZ]

Приспособления для снятия
обшивки

Рисунок : C5GM0UND

18.01.2012

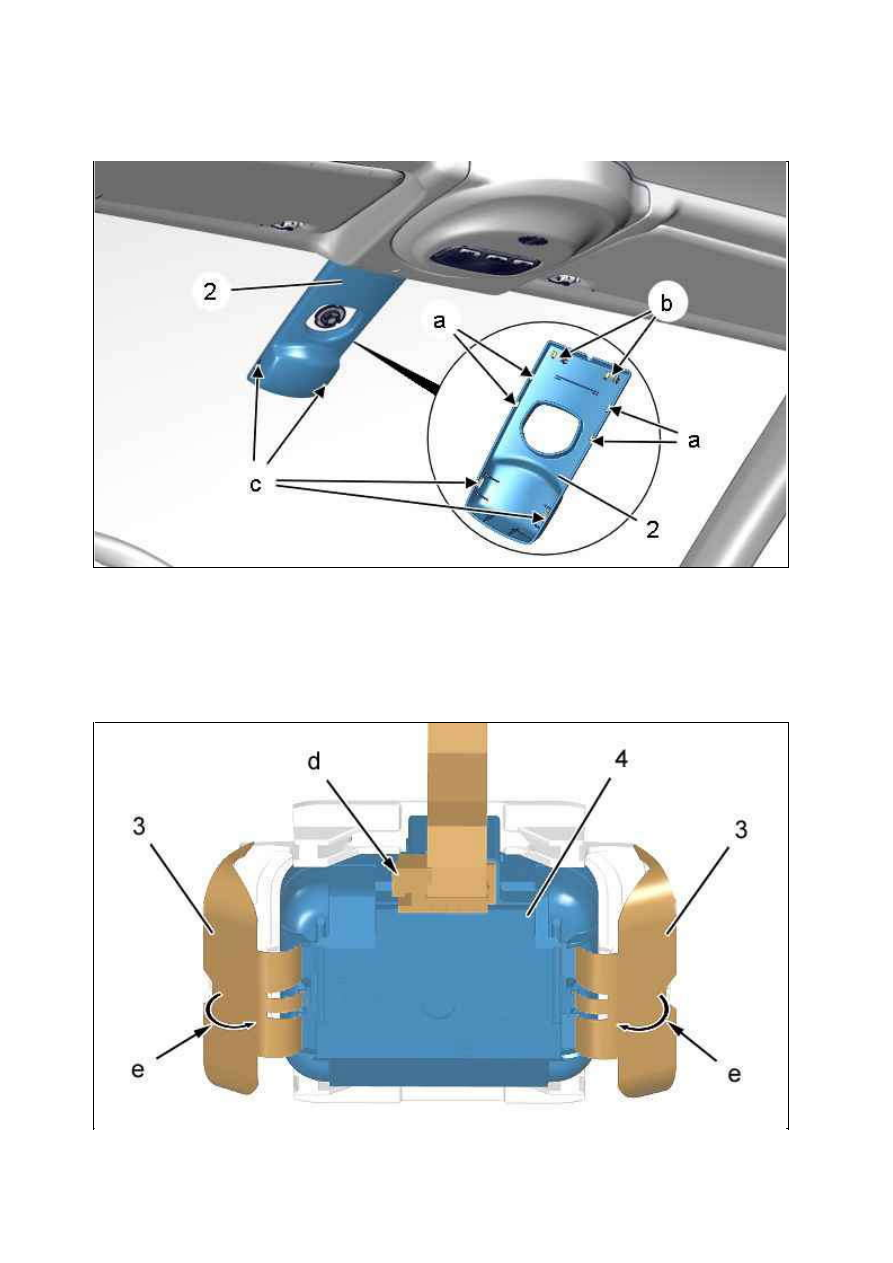

Снять внутреннее зеркало заднего вида (1) с основания (Повернуть на четверть оборота) (в соответствии со
стрелкой ).

Отсоединить :



Декоративный элемент (2) ( в "c") ; При помощи тонкой отвертки



Декоративный элемент (2) ( в "a", "b") ; С помощью приспособления [1350­ZZ]

Снять декоративную накладку (2).

Рисунок : C5GM0UPD

Рисунок : C5DM04VD
