Peugeot Partner (B9). Руководство - часть 317

Отсоедините разъем двойного датчика освещенности и дождя (4) ( в "d").
Установить пружины (3) в предварительное положение для блокировки под 45° (как показано " e ") ; С
помощью приспособления [1350­ZZ].
Снять рукой датчик освещенности и дождя (4) с его основания (перпендикулярно ветровому стеклу).

ПРИМ ЕЧАНИЕ :  При  необходимости  пропустить  приспособление  [1350­ZZ]  между  основанием  и
датчиком освещенности и дождя (4) (со стороны пружин) и поднять его одновременно с каждой стороны.

ВНИМ АНИЕ : Защитить подушку соединения сдвоенного датчика освещенности и дождя (4), с помощью
прозрачной клейкой ленты (в "f") ; Положить сдвоенный датчик освещенности и дождя(4) в конверт.

Снять двойной датчик освещенности и дождя (4).

3. У становка

ВНИМ АНИЕ :  Чистота  сдвоенного  датчика  освещенности  и  дождя  (4)  ветрового  стекла  не  зависит  от
функционирования  системы.  Не  касаться  поверхности  контактной  прокладки  пальцами  или  какими­либо
предметами (в  "f").  Запрещено  применять  химические  растворители.  Очистите  ветровое  стекло  и
внутреннюю поверхность гнезда датчика от всех загрязнений, остатков клея и других частиц; с помощью
полотенца из неволокнистой бумаги и растворителей для чистки стекол.

3.1. Новый двойной датчик освещенности и дождя

Снимите защитный колпачок.

ВНИМ АНИЕ :  Без  усилия  установить  датчик  освещенности  и  дождя  (4).  Убедитесь  в  отсутствии
пузырьков воздуха между датчиком и ветровым стеклом.

Установить датчик освещенности и дождя (4) в его основание.
Одновременно заблокировать пружины (3).
Подсоедините разъем ( в "d").
Установить на место декоративный элемент (2).

3.2. Повторно используемый двойной датчик освещенности и дождя

Рисунок : C5DM04WD

18.01.2012

ВНИМ АНИЕ : Не следует обязательно заменять датчик данного типа после каждого снятия.

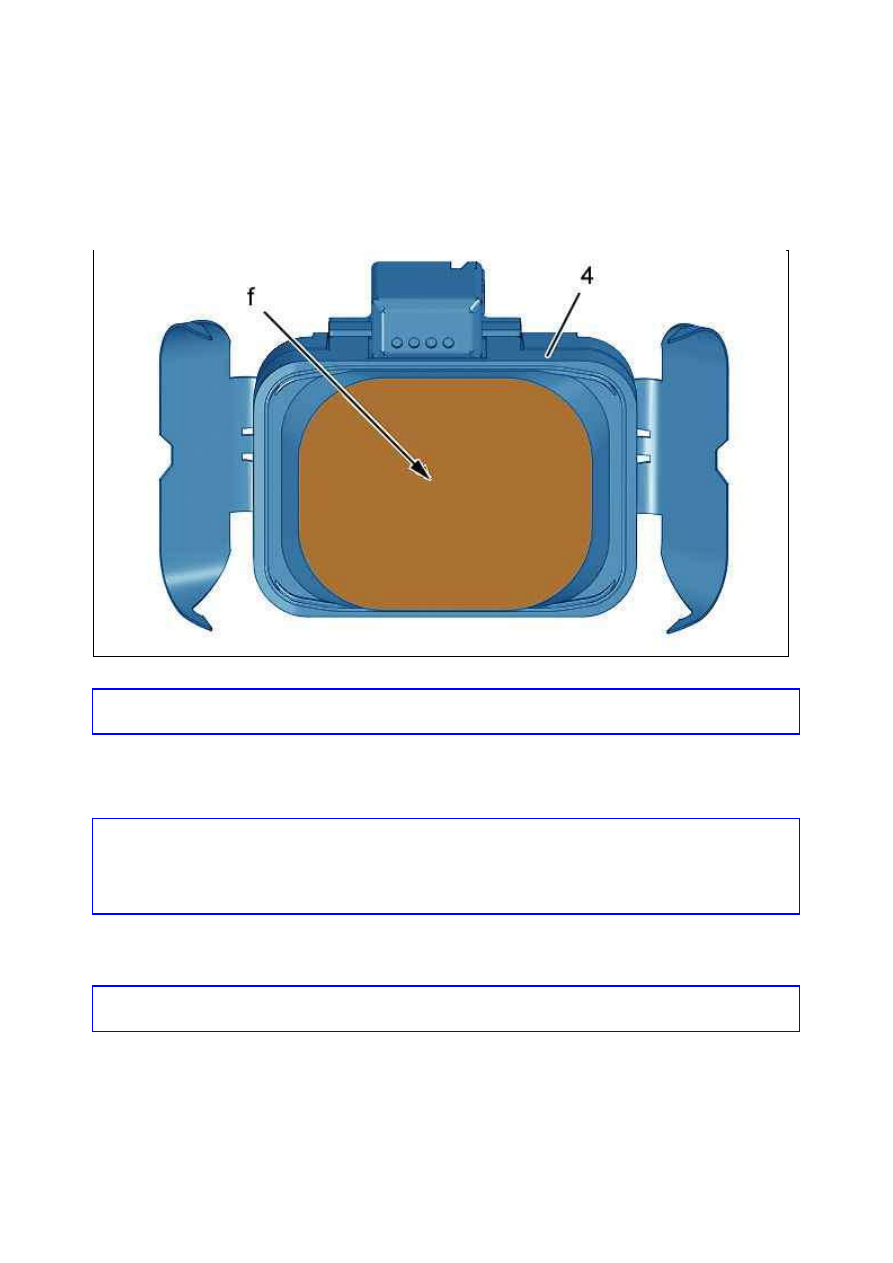

Снять прозрачную самоклеющуюся ленту ( в "f").

ВНИМ АНИЕ :  Очистить  поверхность  контактной  прокладки  с  помощью  прозрачной  самоклеющейся
ленты.

ПРИМ ЕЧАНИЕ :  Пружины  (3)  должны  находиться  в  предварительном  положении  для  блокировки  под
45°.

ВНИМ АНИЕ :  Без  усилия  установить  датчик  освещенности  и  дождя  (4).Убедитесь  в  отсутствии
пузырьков воздуха между датчиком и ветровым стеклом.

Установить датчик освещенности и дождя (4) в его основание.
Одновременно заблокировать пружины (3).
Подсоедините разъем ( в "d").
Установить на место декоративный элемент (2).

3.3. Общие операции

Установите : Внутреннее зеркало заднего вида (1).

4. Проверки

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Поверните ключ зажигания в положение "+APC".
Активировать функцию "allumage automatique des feux" (автоматическое включение света).

ПРИМ ЕЧАНИЕ : На многофункциональном дисплее появляется сообщение : "автоматическое включение
фар активно".

Запуск двигателя.
Закрыть датчик освещенности и дождя на ветровом стекле.
Проверить автоматическое включение приборов освещения .
Активируйте функцию "essuie­vitres avant automatique" (автоматическое включение стеклоочистителя
ветрового стекла).

ПРИМ ЕЧАНИЕ :  Активация  автоматической  системы  работы  подтверждается  одним  взмахом  щеток
переднего стеклоочистителя.

ПРИМ ЕЧАНИЕ :  На  многофункциональном  дисплее  появляется  сообщение  :  "essuie­vitre  automatique
activé" (автоматическое включение стеклоочистителя активно).

Распылить воду на зону датчика освещенности и дождя.
Проверить работу автоматического включения стеклоочистителя.
Установите выключатель стеклоочистителя в положение "0".
Остановите двигатель.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : М ЕХАНИЗМ  ЗАДНЕГО СТЕК ЛООЧИСТИТЕЛЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

[1] Приспособление для снятия обшивки (­).1350­ZZ.

Рисунок : E5AP30WD

18.01.2012

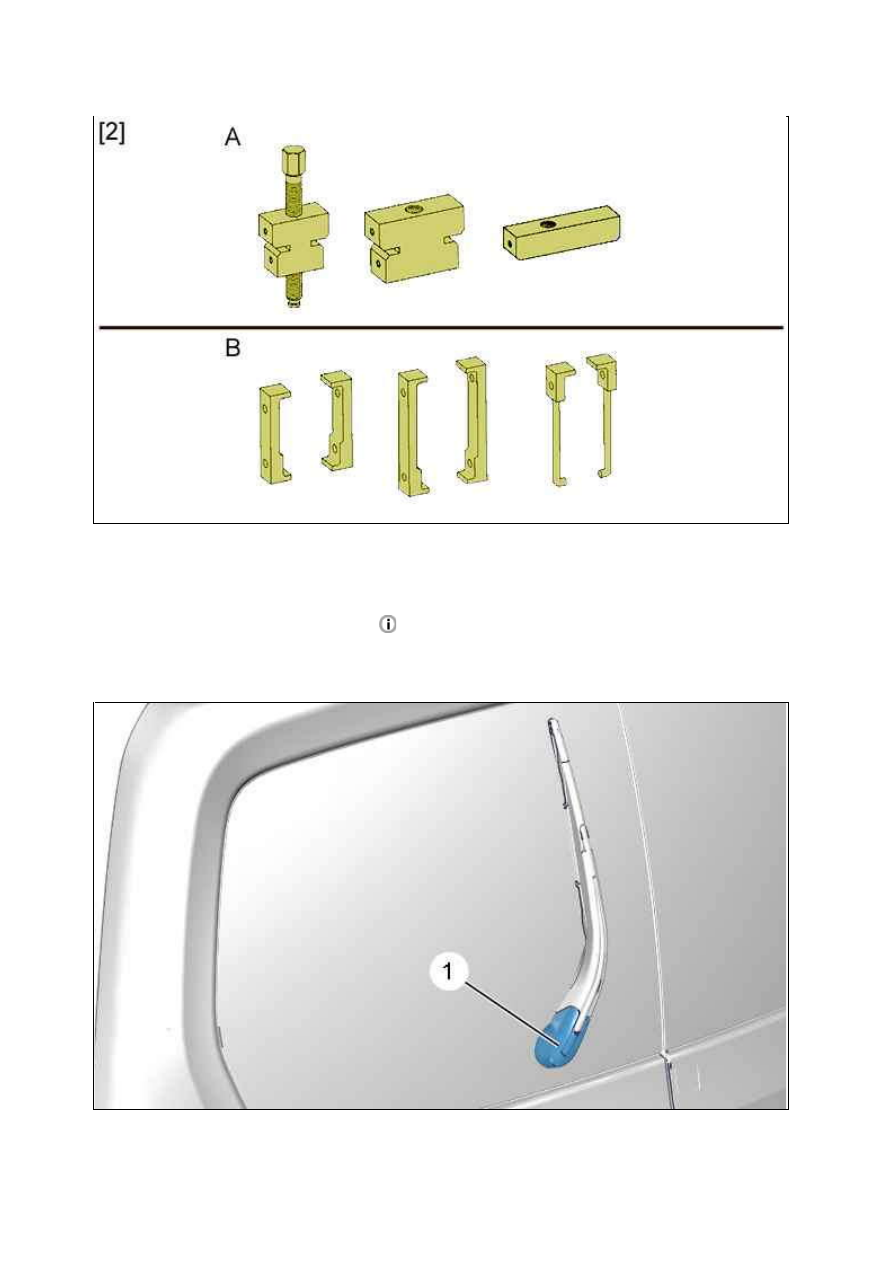

/ 2/ съемник для рычагов стеклоочистителя (­).1373­I.

2. Снятие

Отсоединить аккумуляторную батарею

.

2.1. М еханизм заднего стеклоочистителя : Задняя распашная дверь

Отсоединить крышку (1).

Рисунок : E5AM0LHD

Рисунок : C5DM05UD

18.01.2012
