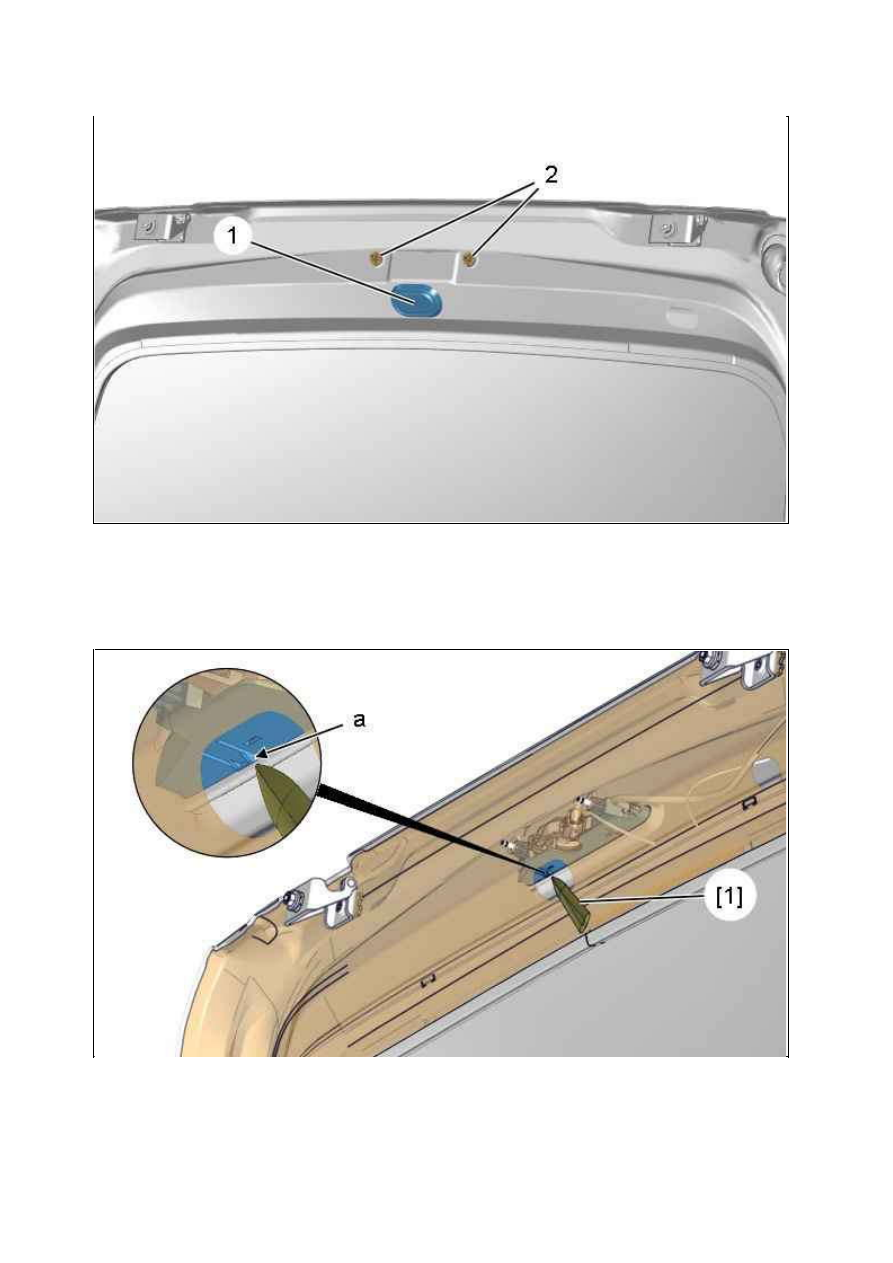

Снимите :



Заглушка (1) ; С помощью приспособления [1]



Пластмассовые гайки (2)

Отсоедините 3­й фонарь стоп­сигнала  (в "a") ; С помощью приспособления [1] (с каждой стороны 3­го стоп­
сигнала).

Рисунок : C4BM0TRD

Рисунок : C4BM0TSD

18.01.2012

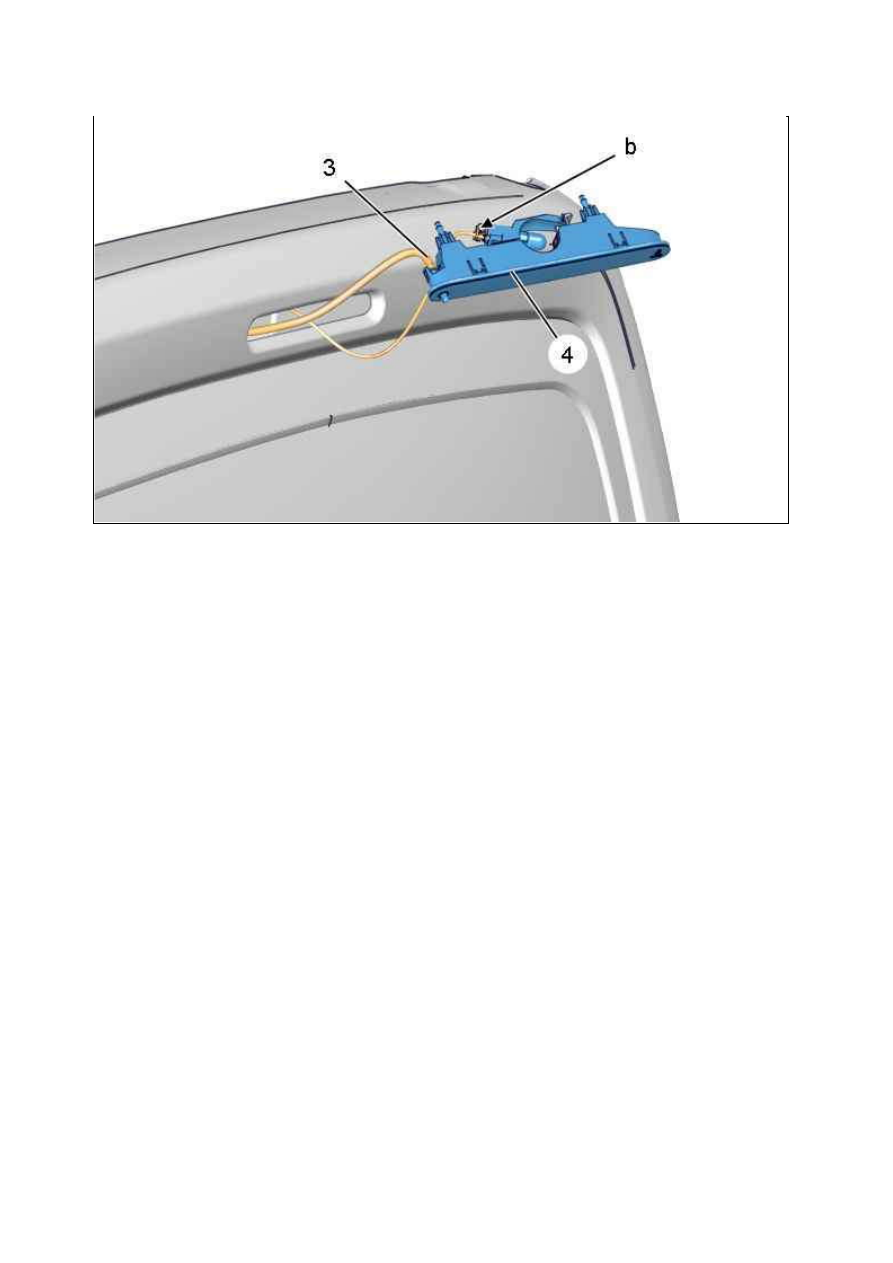

Отсоединить шланг стеклоомывателя (3).
Разблокируйте и отсоедините разъем "" (в "b").
Снимите 3­й фонарь стоп­сигнала (4).

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Проверить работу снятых элементов.

Рисунок : C5EM06KD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ОМ ЫВАТЕЛЬ ФАР

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

Рисунок : E5AP30WD

18.01.2012

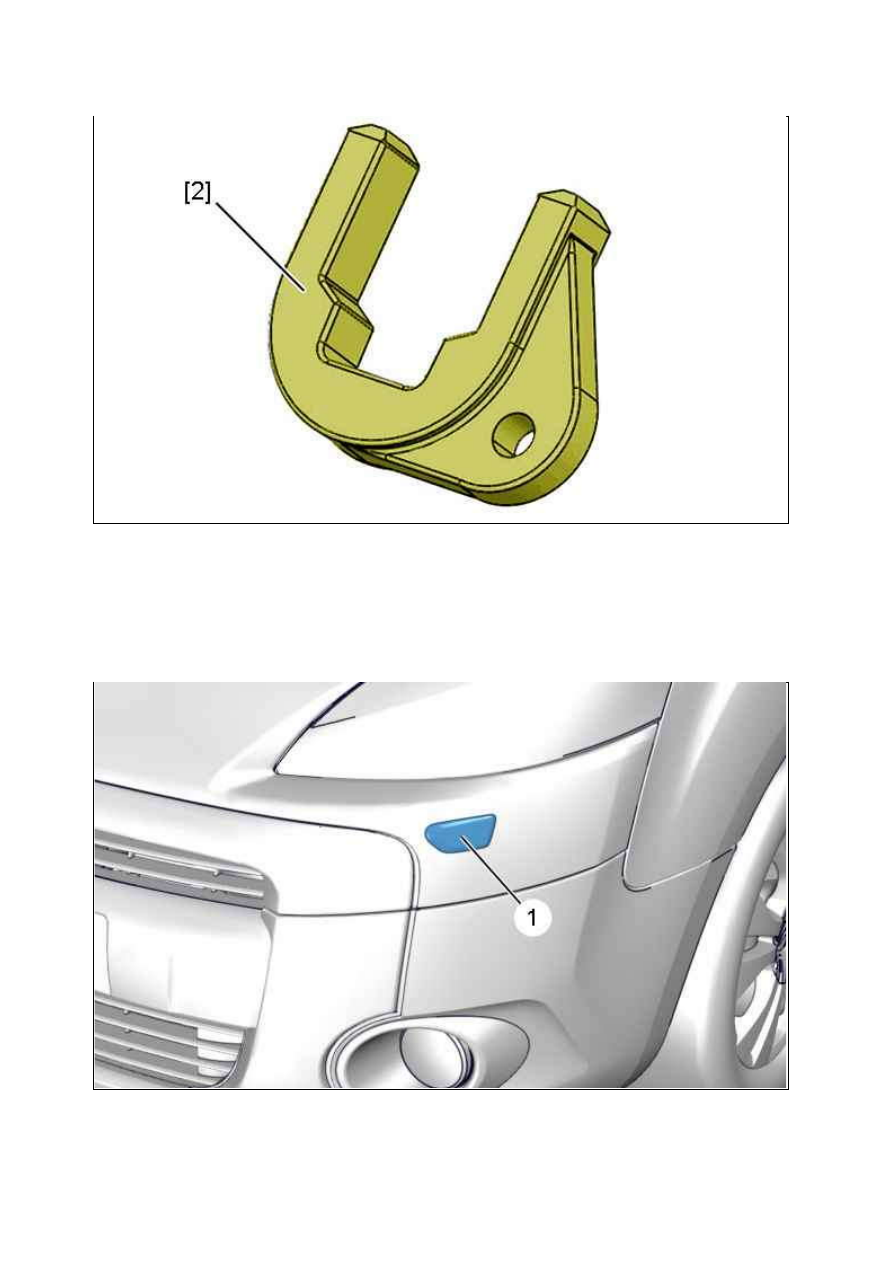

[2] Стопорная вилка для фиксации омывателя фары в неподвижном положении (­).1371­D.

2. Снятие

2.1. Декоративная накладка

Отделить накладку жиклера (1) от бампера ; С помощью приспособления [1].

Рисунок : E5AP397D

Рисунок : C5DM069D
