6. Переднего бампера

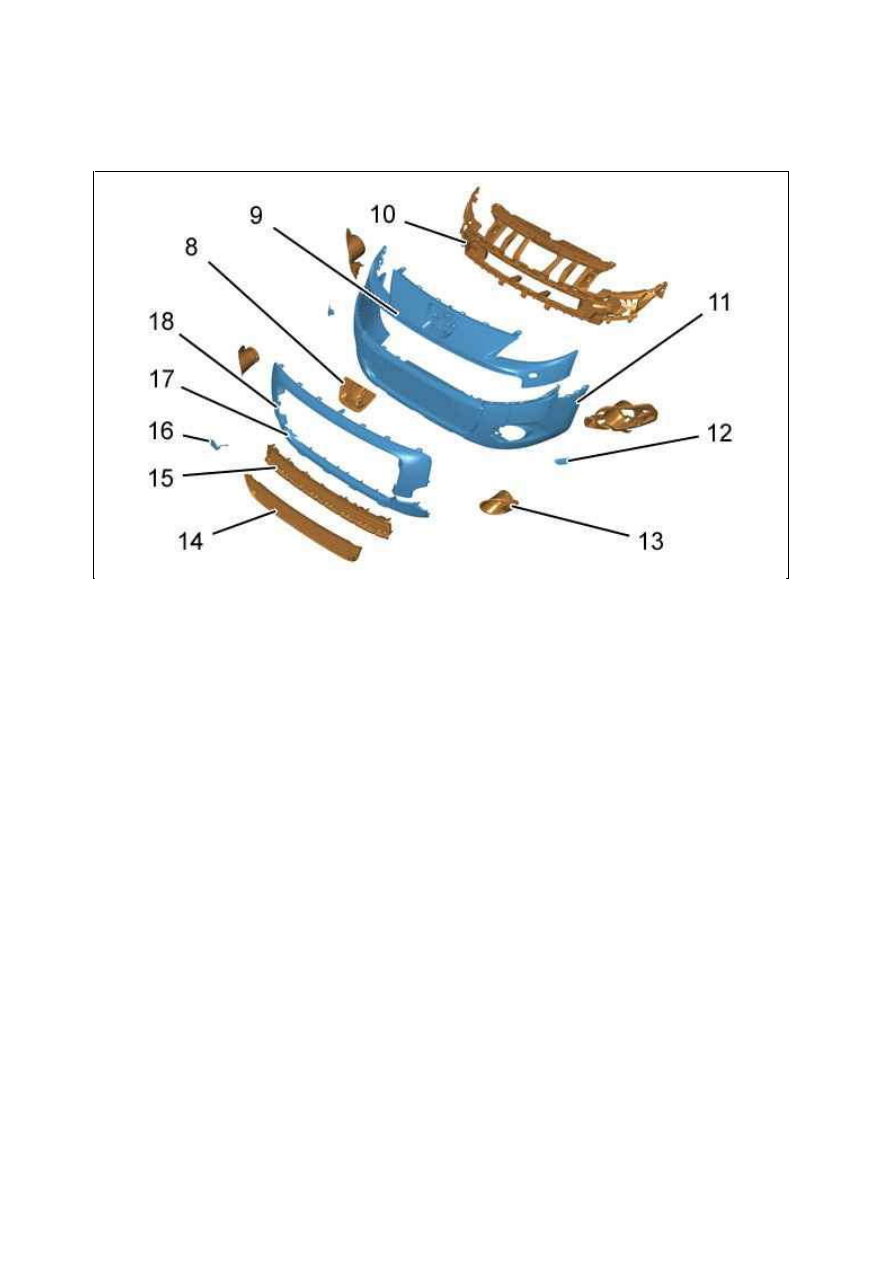

После демонтажа бампера от него можно отсоединить все перечисленные детали :



(8) Хромированный декоративный элемент (Эмблема)



(9) Облицовка радиатора



(10) Усилитель : Облицовка переднего бампера



(11) Облицовка переднего бампера



(12) Лючок омывателя фар



(13) Декоративный элемент противотуманной фары



(14) Нижняя решетка переднего бампера



(15) Верхняя решетка переднего бампера



(16) Крышка лючка доступа к буксировочной проушине



(17) Нижний декоративный элемент переднего бампера



(18) Верхний декоративный элемент переднего бампера

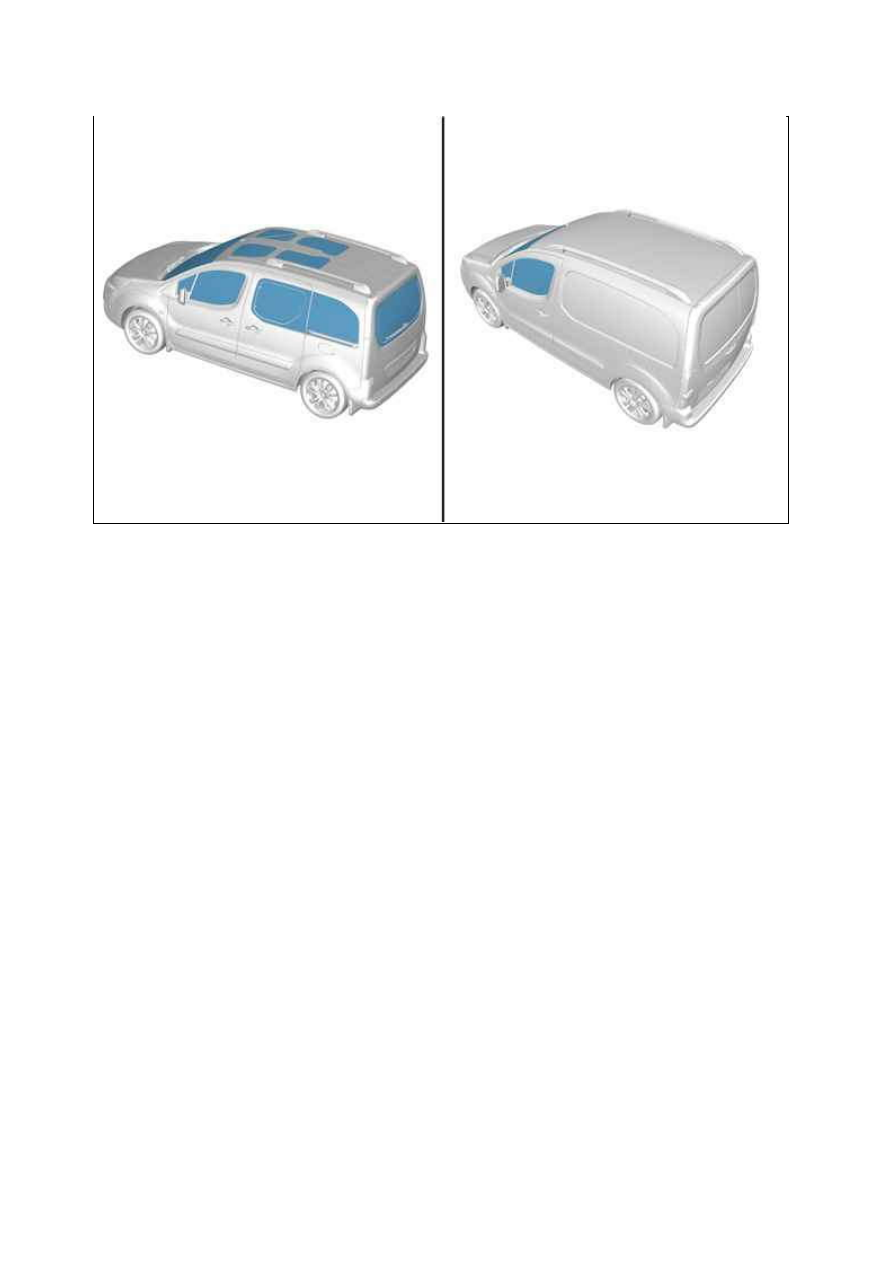

7. Остекление

Рисунок : C4AM0SVD

18.01.2012

7.1. ветровое стекло

В нижней левой части ветрового стекла нанесен номер VIN.
варианта :



ветровое стекло (С датчиком дождя и освещенности)



ветровое стекло (Без датчика дождя и освещенности)

7.2. Остекление задней двери

Варианты остекления задней двери :



Крышка багажника с неподвижным стеклом



Крышка багажника с подвижным стеклом



Задние распашные двери (остекленные)

ПРИМ ЕЧАНИЕ :  Для  автомобилей  с  распашными  задними  дверями  или  с  остекленной  задней  дверью
можно заказать тонированные стекла.

7.3. Боковые стекла

Варианты боковых стекол :



Неподвижные или открывающиеся стекла на уровне ряда 2



Только неподвижные стекла на уровне ряда 3

ПРИМ ЕЧАНИЕ :  Только  для  автомобилей  с  2­мя  сдвижными  боковыми  дверями  можно  заказать
тонированные стекла.

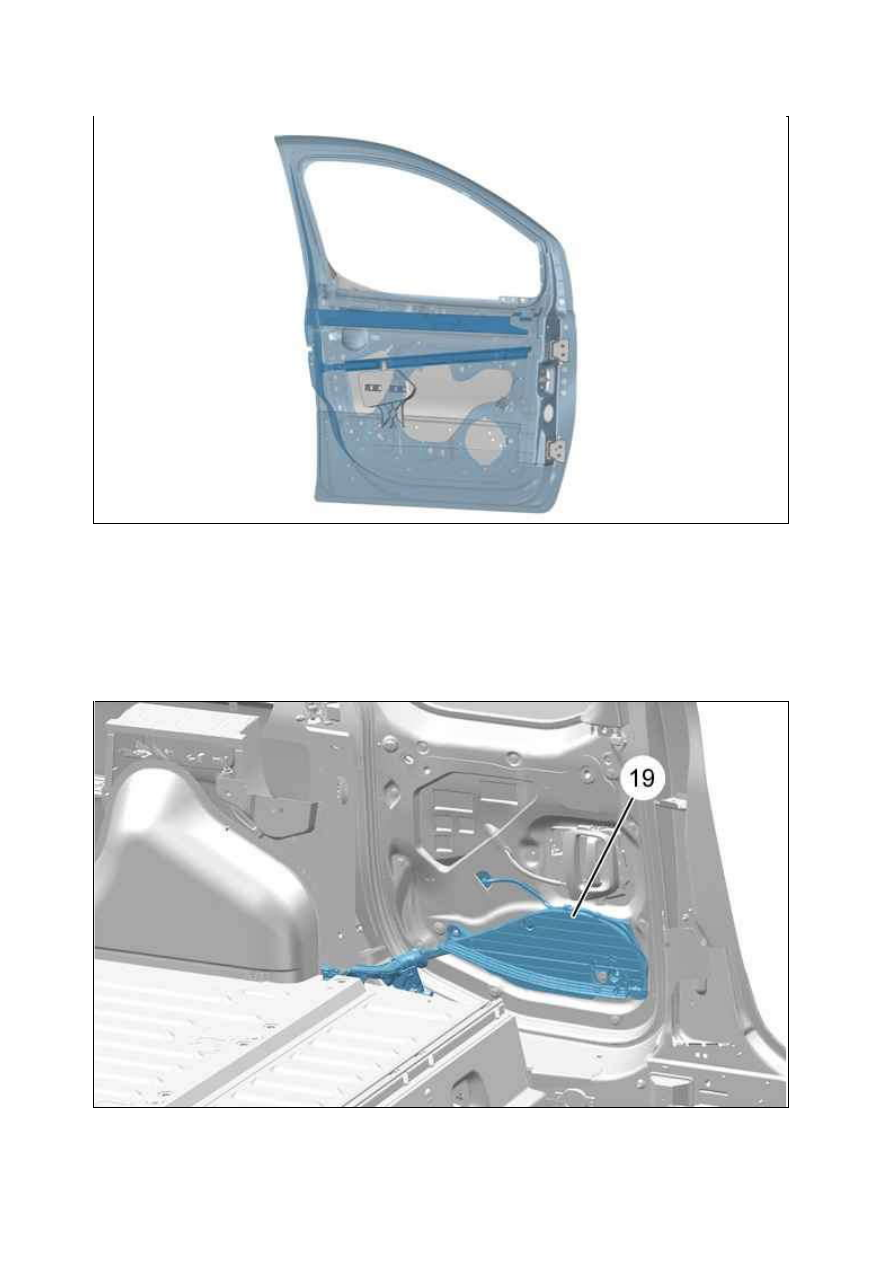

8. передние двери

Рисунок : E1AM08ZD

18.01.2012

Двери и их накладки сделаны из стали.
В дверях имеются оконные рамки.
Завальцовка дверных панелей требует использования специального оборудования (­).1130 (Каталожный
номер запчасти: 9776.EB).

9. Боковая сдвижная дверь

Электрическое напряжение постоянно подается к сдвижной боковой двери.

Рисунок : C4CM1YDD

Рисунок : C4CM1YED

18.01.2012

Чтобы обеспечить постоянную подачу тока при открывании и закрытии сдвижной двери, предусмотрена
катушка (19), на которую намотан провод.
Боковая сдвижная дверь удерживается в открытом положении с помощью точки, создающей сопротивление
перемещению, расположенной на центральной направляющей.

10. Зеркала заднего вида

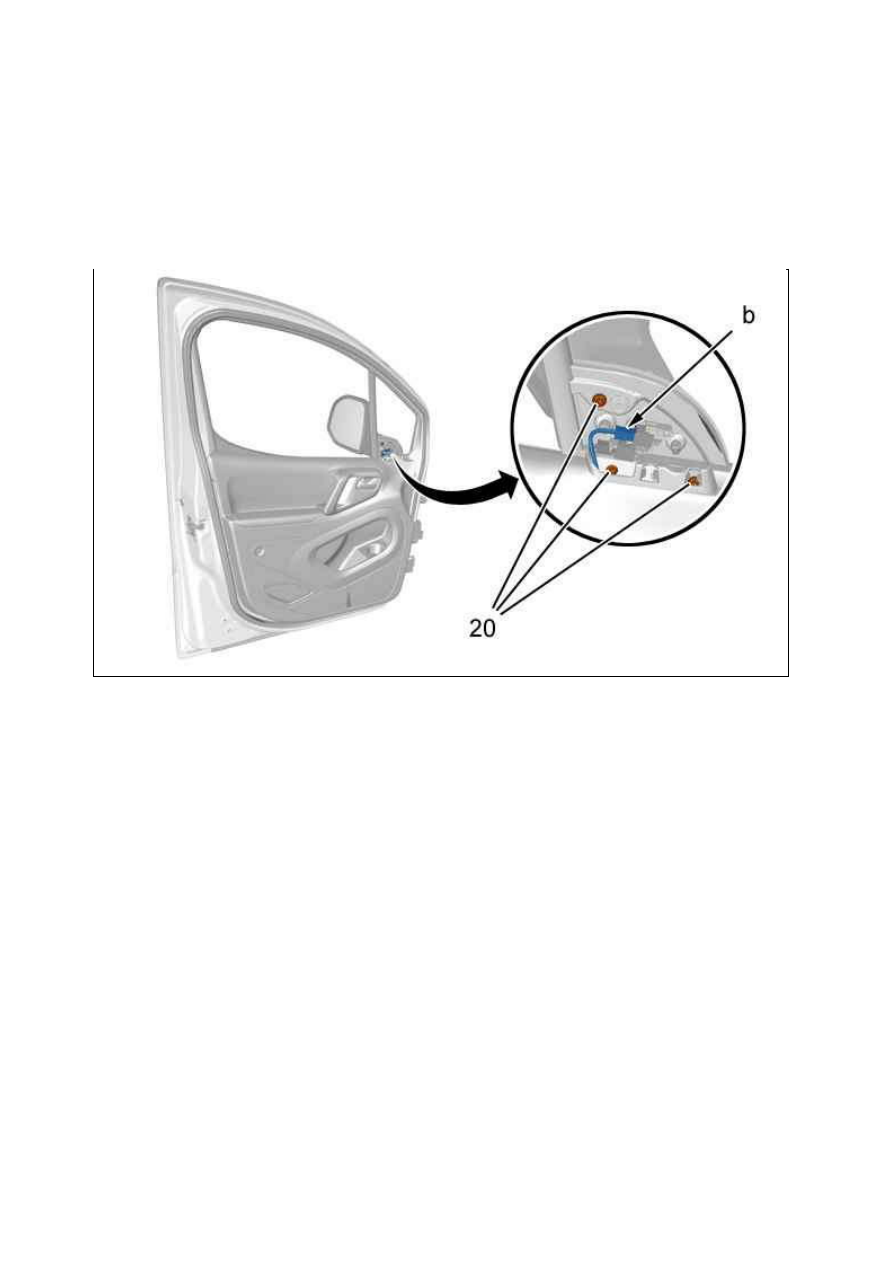

10.1. Наружного зеркала заднего вида

(20) Болты крепления основания зеркала заднего вида.
"b" Разъем электропривода зеркала заднего вида.

ПРИМ ЕЧАНИЕ : Для снятия наружного зеркала требуется снятие внутренней панели двери.

Датчик температуры наружного воздуха, который расположен на правом зеркале заднего вида, можно
заменить, используя ремонтный комплект для термосварки RAYCHEM.

Рисунок : C4CM1YFD

18.01.2012
